Izračunavanje grejanja u stanu i preporuke o izboru

Ovaj članak je upućen čitatelju, koji će živjeti u stanu u državi nakon graditelja. Po pravilu, to podrazumeva trčanje u stan i prigušene grančice iz podruma sistema grejanja. Moramo naučiti kako izračunati toplotnu snagu grejnih uređaja, a istovremeno se upoznati sa preporukama o njihovom izboru i instalaciji.

Zadaci

Počnimo sa formulacijom zadataka.

Imamo sljedeće:

1. Izračunajte količinu topline potrebne za održavanje udobne temperature u stanu.
2. Izaberite vrstu grejača i njihovu veličinu u zavisnosti od potrebe za toplotom.
3. Odlučite o veličini i materijalu cijevi.
4. Odaberite zaporni ventili.

Pored toga: ako je u vašem stanu jedini ulaz za grejanje za horizontalno ožičenje, bilo bi čudno da ga ne koristite i ne instalirate merač toplote. On je u mogućnosti da obezbedi vrlo opipljive uštede na komunalnim uslugama u grejnoj sezoni.

Izračunavanje toplotne energije

To je moguće na dva načina.

Obračun površine

Jednostavnija šema u kojoj se uzima toplotna snaga od jednog kilovata po 10 m2 površine. Pored toga, koriste se i regionalni koeficijenti:

Dakle, za stan površine 74 m2 u novoj zgradi u Jalti, potreba za izlazom topline iznosi 7,4 * 0,7 = 5,18 kW.

Uostalom, jednostavnost nije uvijek praćena visokom tačnošću proračuna.

Predložena šema daje značajne greške iz nekoliko razloga:

• Varijacija visine plafona dovešće do promene u zapremini prostora sa njenom konstantnom površinom. Jasno je da će grejanje povećane zapremine biti potrebno više toplote.
• Oba prozora i vrata su mnogo više zagrejana od zidova.. Logično je pretpostaviti da će svaki dodatni prozor povećati gubitak toplote.

• Lokacija stanova takođe se ne može ignorisati.: na uglu i na kraju apartmana veći broj zidova će biti uobičajen sa ulicom.

Obračun po zapremini

Zato se preciznija vrijednost toplotne energije može postići složenijom metodom:

1. 40 vati toplote se uzima po kubnom metru zagrejane zapremine.
2. 100 vata se dodaje svakom prozoru. Na ulaznim vratima - 200.
3. Za apartmane koji se nalaze u zadnjoj kući i imaju dodatnu, pored fasade, koriste zidovi sa ulicom, faktor od 1.2.
4. Konačno, gore navedeni regionalni koeficijent se takođe primjenjuje u ovom slučaju.

Kao primer, izračunajte potrebu za toplotom za dvosobni stan u sledećim uslovima:

• Površina je 58 kvadratnih metara.
• Visina plafona - 3 metra.
• Ukupan broj prozora - 4. Ulazna vrata - jedna.
• Stan se nalazi na kraju kuće.
• Sam kuća se nalazi u gradu Komsomolsk-na-Amuru na teritoriji Habarovske Ruske Federacije.

Dakle:

1. Zapremina sobe je 58 * 3 = 174 m3.
2. Osnovna vrijednost termičke energije je 40 * 174 = 6960 vati.
3. Četiri prozora i vrata će dodati 600 vati (100 * 4 + 200) na njega. 6960 + 600 = 7540.
4. Dodatni ukupni zid sa ulicom će primorati da pomnoži ovu vrijednost za 1,2. 7540 * 1.2 = 9048.
5. Pošto su zime u Komsomolsku prilično teške, uzimamo regionalni koeficijent jednak 1.6. 9048 * 1,6 = 14476,8 vati.

Izbor uređaja za grejanje

U prodavnicama opreme za grijanje možete naći sledeće glavne vrste grejača:

Navedite: prikazujemo prosečne vrednosti u okviru statistike koje su dostupne autoru. Aktuelne karakteristike grejača mogu se naći u pratećoj dokumentaciji ili na web lokaciji proizvođača.

O ovim grejačima je korisno znati nekoliko stvari.

• Zajednička bolest livenog gvožđa baterija - intersekciono curenje nakon nekoliko godina rada. Paronit brtve između sekcija postepeno gube elastičnost. Potrebno je hladiti radijator - a istovremeno i snižavanje temperature promjene linearne dimenzije sekcija stvaraju pojavu kapljica.

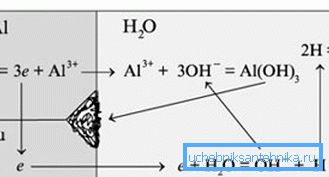

• Aluminijum oblikuje galvanski par sa bakrom. Voda, zahvaljujući soli rastvorenim u njemu, je elektrolit. Neophodno je kombinovanje aluminijskih radijatora sa bakarnim cevima u zajedničkom krugu - a proces migracije iona koji se javlja u njemu izazvaće brzu elektrohemijsku koroziju baterija.

Napomena: u sistemu centralnog grijanja, nikada ne znate koji tip cevi se koristi prilikom instalacije vašeg obloga od strane vaših komšija.

• Glavni nedostatak registara (koji uključuju cijevne čelične radijatore) je depresivno nizak toplotni fluks po jediničnoj zapremini. Povezan je sa prilično umerenom toplotnom provodnošću čelika: nema smisla snabdijevati ga razvijenim finim prostorom zato što će krajevi rebra biti znatno hladniji od hladnjaka.
• Lamelarni radijatori imaju suviše kratak vek trajanja (uglavnom ne više od 10 godina). Većina jeftinih uređaja za grijanje ove vrste napravljene su od nerđajućih čelika; kada zračenje ili odlaganje sistema grejanja za leto, korodiraju sa unutrašnje strane.

Koji uslovi će morati raditi uređaji za grijanje? Standardni parametri stanice centralnog grejanja su sledeći: pritisak - 3-4 kgf / cm2; temperatura je ograničena postojećim SNiP-om iu bilo kom inženjerskom sistemu stambene zgrade ne može biti veća od 95 C.

Zanimljivo je: u predškolskim ustanovama, temperatura rashladnog sredstva je u potpunosti ograničena na 37 C.

Izgleda da sa takvim parametrima možete koristiti apsolutno sve baterije: radne temperature i pritisci u svim slučajevima prevazilaze one koje nam daje, ali vrijedi smatrati da u stvarnim uslovima i temperatura i pritisak sistema centralnog grijanja može biti značajno veći.

Pod kojim okolnostima?

Dajemo par primjera.

• U teškoj hladnoći sa niskim grejanjem parametri u stanovima postavljeni su neprihvatljivo niska temperatura. Jedan od najefikasnijih načina za rješavanje ovog problema u kritičnim situacijama je rad montaže lifta bez mlaznice sa prigušenim zaglavljenjem.
• Sistem grejanja ne primi mešavinu rashladne tečnosti iz direktnih i obrnutih cjevovoda, već direktno iz dovodnog voda; u isto vrijeme, temperatura može da dostigne 150 ° C, a pritisak - 7 kgf / cm2.
• Kada pokrećete sistem grejanja, preporučuje se prvo otvoriti kućište na povratnoj cevi. Reza mora otvoriti izuzetno sporo; ona se dovodi do potpuno otvorenog položaja tek nakon izjednačavanja pritiska na stazi i konturi. Tek nakon otvaranja ventila na terenu.
• Neophodno je da bravar brzo požuri i otvori bilo koji ventil - a tzv. Hidraulični čekić će se pojaviti u praktično nekompresivnom vodenom medijumu. Na prednjoj strani vode koja napuni krug, pritisak više ne može da stigne do 3-4, već sve 20-25 atmosfere.

Zbog toga je za centralno grijanje moguće sa lakim srcem preporučiti samo dve vrste grejača:

1. Bimetalni radijatori. Oni su jezgro od čelika otpornog na koroziju sa spoljnom školjkom od aluminijuma. Čelik obezbeđuje mehaničku čvrstoću i otpornost na elektrohemijsku koroziju, razvijenu aluminijumom sa visokom toplotnom provodnošću.
2. Ako možete priuštiti da dodijelite značajnu količinu prostora za uređaje za grijanje, možete koristiti registar čelika.

Izračunavanje grejnih uređaja

Kako odabrati optimalan broj odeljaka radijatora za sobu? Kako izračunati toplotni kapacitet registra?

Obračun potreba za sobnom sobom je isti kao i za ceo stan. Nujnost: obračun treba uzeti u obzir količinu prostorija bez uređaja za grijanje (hodnik, kupatilo, toalet).

Dakle, ako prostorija, za grejanje koja zahteva 2 kW, pripada hodniku, za koji je izračunavanje dalo vrednost toplotnog toka od 400 vati, trebali biste brinuti o kupovini radijatora kapaciteta 2400 vati.

Radiator

Da biste preračunali ovu snagu u broju dijelova bimetalne baterije, dovoljno je podeliti ga toplotnim fluksom navedenim u dokumentaciji za jedan odeljak. Sa odeljkom snage 180 W, radijator od 2400 W bi trebao imati 2400/180 = 14 (zaobljeni) sekcije.

Ovde, međutim, postoji nekoliko suptilnosti.

1. Proizvođači pokazuju toplotni fluks za temperaturnu deltu između hladnjaka i vazduha na 70 stepeni. Ako želite da održite + 20C u sobi, radijator treba zagrejati do 90. Ako je temperatura delta polovina - očigledno, izlaz toplote uređaja će se smanjiti za pola, a biće potrebno nadoknaditi dodatnim odeljcima.
2. Sa dugačkim radijatorom, njegovi spoljni delovi će biti znatno hladniji od prvih od obloge. Jednostavna instrukcija će pomoći u rešavanju ovog problema: priključite uređaj prema šemi odozdo na dno.

Uzgred: s takvom vezom nećete imati problema s siliranjem radijatora. Protok rashladnog sredstva kroz donji manifold će nositi sve deponije.

Registrujte se

Kako izračunati registar ako je vaš izbor na njemu?

Toplotni fluks iz jedne horizontalne cevi izračunava se formulom Q = Pi * Dn * L * k * Dt, u kojoj:

• Q - željena vrijednost u vatima.
• Pi je broj pi od 3.1415.
• DN - spoljni prečnik cevi u metrima.
• L je njegova dužina (takođe u metrima).
• k - koeficijent toplotne provodljivosti, uzet za čeličnu cijev jednaku 11.63 W / m2 * C.
• Dt - isti temperaturni delta između rashladnog sredstva i vazduha u prostoriji.

Budući da se grejanje obično koristi višekoronske horizontalne registre, morate uzeti u obzir da će gornji dijelovi dati toplotu u smjeru naviše od donje cijevi. Pošto je njegova temperatura nešto viša od ambijentalnog vazduha, toplotni tok iz ovih sekcija će biti manji. Prema tome, za sve sekcije, osim prvog, koristi se dodatni faktor od 0,9.

Kao primer, uradimo sopstvene ruke izračunavanje snage registra sa četiri dijela prečnika 159 mm i dužine 3,2 metara na temperaturi od 70 stepeni i temperaturom vazduha od +18 ° C.

1. Toplotni tok iz prvog dela će biti jednak 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 vati (zaokruženo na celu vrijednost).
2. Toplotni fluks iz svakog od sledećih sekcija je jednak 967 * 0.9 = 870 vati.
3. Ukupna toplotna snaga je 967+ (870 * 3) = 3577 vati.

Cijevi

Materijal

Koje cijevi biste trebali radije prilikom ugradnje sistema centralnog grijanja?

Iz gore navedenih razloga, bolje je napustiti sve vrste plastičnih i metal-plastičnih cevi za grejanje.

U suvom ostatku - samo tri opcije:

• Čelične čelične cevi na zavarivanju.
• Pocinkovani čelik na navoje.
• Nerđajući čelik od nerđajućeg čelika sa priključcima za cevi.

Dodajte nekoliko komentara na listu.

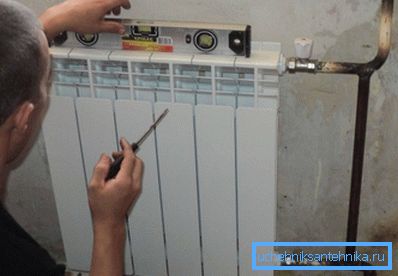

Crni čelik sa zavarenim spojevima je najpopularnije rešenje. U stvari, mnogo je lakše zavarivati ​​sekcije zavarivanja nego da se probijaju sa navojem i podešavaju veličinu cevi.

Čini se da cevi ne treba rđati: sistem grejanja se mora napuniti tokom cele godine, što garantuje da unutrašnja površina cijevi ne dođe u dodir sa atmosferskim kiseonikom.

Nije bilo tamo.

Ako u većini stanova postoje radijatori od livenog gvožđa, pre ili kasnije, curenje između njihovih dijelova postaje široko rasprostranjeno. Propuštanje počinje tek pošto se grejanje zaustavlja: tokom grejne sezone grijani odjekovi od gvožđa pouzdano stisnuju paronitne zaptivke.

Pogodite šta je lakše učiniti za bravara - svakodnevno se osjećate velikim i svijetlim osjećajima s remontom akumulatora u stanovima ili samo resetujte cijeli sklop za leto? I čim se sistem resetuje, vlažen vazduh počinje da radi svoj prljav posao.

Ali galvanizacija odlivaka od livenog gvožđa nema problem rđanja.

Postoji mišljenje da de cink premaz reaguje sa tehničkom vodom i brzo se sruši. Autor se usuđuje da primeti da je nakon pola veka rada više puta otvorio pocinkovane stubove. Njihovo stanje se nije razlikovalo od novih cevi.

Konačno, nerđajuće valovite cevi privlače dva svojstva:

1. Jednostavna instalacija pomoću para podesivih ključeva.
2. Mogućnost jednostavne demontaže fitinga i promjena konfiguracije sistema.

Ne postoje specifični problemi ili nedostaci u nehrđajućem čeliku. Proizvođači izjavljuju spremnost cijevi da izdrže hidraulički šok do 60 atmosfera i zagrevanje do 150 C.

Prečnik

Obično se vrši hidraulička obrada za izbor prečnika cevovoda, uzimajući u obzir pritisak u sistemu i ograničenja brzine hladnjaka. Međutim, govorimo o stanu u kojem je maksimalna dužina konture ograničena na 30-40 metara. Ako je tako, možemo preporučiti dosta specifične vrijednosti.

Pažnja: ne mešajte daljinski upravljač (uslovni prolaz) sa spoljnim prečnikom. Za čelične cijevi DN 15, spoljni prečnik je približno 20 mm.

Ventili

Šta bi trebalo da bude?

• Na ulazu u stan na oba konca postavili su kuglične ventile, potpuno odsečene od njenih stubova.
• Nakon što ventil na izvoru ne ometa sapun (predfilter). Ne dozvoljava pesak ili razmak da zaglavi tanke kanale u svojim baterijama.
• Svaki radijator je opremljen sa dovodnim ventilom i udubljenom ili termičkom glavom na povratnoj cevi. Pomeranje će pomoći u smanjivanju troškova vrućine, kako bi ih uskladili sa vašim potrebama.
• Sa donjim priključkom, jedan od ventila Mayevsky-a se stavlja u jedan od gornjeg utikača radiatora koji omogućava oslobađanje vazduha.

Zaključak

Nadamo se da će naše preporuke biti korisne za čitaoce u projektovanju i izgradnji grijanja u svom stanu. Kao i obično, video prilog u članku sadrži dodatne tematske materijale. Successes!
