Izračunavanje grejanja kućice: izbor, vrste uređaja i snaga,

S novom gradnjom ili velikim popravkama seoske kuce je veoma vazno pitanje grejanja. To zavisi od udobnosti življenja u zgradi tokom hladne sezone. Na osnovu toga, neophodno je izvršiti kompetentan proračun sistema grejanja u vikendici.

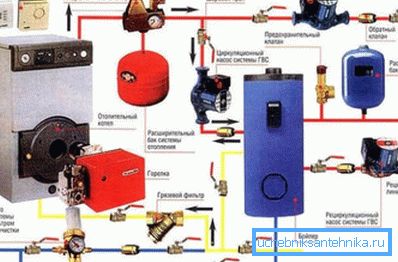

To grejanje je efikasno, treba ga izračunati.

U okviru ove mreže stručnjaci razumeju skup uređaja koji se sastoje od:

  • generator toplote;
  • cjevovod;
  • pumpe;
  • automatske uređaje;
  • dodatni uređaji, čija je svrha prenos topline u dnevne sobe.

Pouzdanost i efikasnost sistema uglavnom zavise od njegove ispravne instalacije, kompetentnog izračunavanja broja baterija i njihovih sekcija, dijagrama mreže itd.

Odgovarajući izbor toplotnog generatora

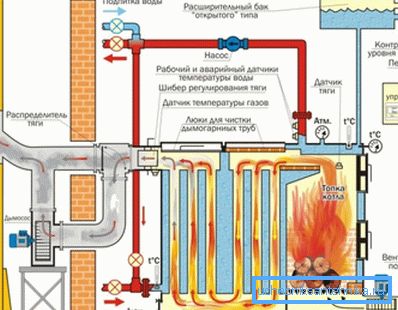

Na fotografiji - sistem sa kotlom na čvrsto gorivo.

Generatori toplote mogu raditi na:

  • gas;
  • struja;
  • tečno gorivo;
  • čvrsto gorivo.

Obratite pažnju! Prilikom izbora, potrebno je razmotriti nekoliko faktora. To je efikasnost uređaja za prenos toplote, jednostavnost rada, cijena određene vrste goriva u vašem području.

Vrste uređaja

  1. Dakle, električni uređaji imaju visoku efikasnost. Međutim, u Rusiji nisu veoma česti zbog visokih troškova električne energije i čestih prekida u snabdevanju. Takođe su važni padovi napona, što dovodi do oštećenja opreme.
  2. Jedinice za mazivo nisu ekološki prihvatljive..
  3. Analogi čvrstog goriva, zahvaljujući svojim dizajnerskim karakteristikama, ne mogu biti opremljeni pogodnom automatizacijom. Stoga, zahtevaju prisustvo operatora koji mora redovno stavljati gorivo u svoju peć (do 4 puta dnevno). Nivo prenosa toplote sa takvog uređaja je cikličan. Može varirati unutar 3/5 ° dnevno.
  4. Postoje dva načina za kompenzaciju nedostataka kotla na čvrsto gorivo.. Moguće je integrirati akumulator toplote (rezervoar za skladištenje) kapaciteta 2/10 m3 u krug grejanja. Ili produžiti period sagorevanja goriva, time povećavajući povrat energije i smanjenje broja peći. Ovo se može uraditi pomoću uređaja (na primjer, termo-balona) koji smanjuju snabdijevanje kiseonika za kotao.
  5. Kada zgrada ima gas, kotao na plinsko gorivo će biti najpogodniji i isplativiji. Savremeni modeli takvih uređaja imaju visok nivo sigurnosti i efikasnosti (90/95%). Zahvaljujući jeftini energetski nosiocu, uštedućete do 30% novca namenjenog za opremanje uređaja gorivom.

Obratite pažnju! Ako imate priliku da dodijelite zasebnu prostoriju za kotlovnicu, možete odabrati grejač s otvorenim kutijom za vatru. Takve jedinice su jeftinije. Ako ne postoji takva mogućnost, kupite analogni uređaj sa zatvorenim ložištem.

Snaga jedinice

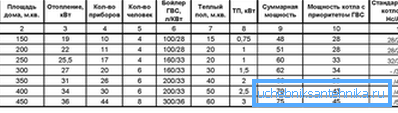

Tabela za izračunavanje snage generatora toplote.

Efikasnost kotla utiče na efikasnost zagrevanja i udobnost režima temperature u kući. Ako nema dovoljno energije, u sobama će biti hladno. Kod preterano visokih stopa, jedinica će potrošiti puno goriva.

Izračunavanje grejne snage vikendice uzeti u obzir:

  • površina sobe (S);
  • specifični kapacitet jedinice po 10 m3 prostora (Wu).

Poslednji parametar se prilagođava koeficijentom koji varira u zavisnosti od regiona lokacije lokacije.

Dakle, gustina snage je:

  • za Južni Rusiji - 0,7 / 0,9 kW;
  • za centralne regione zemlje -1,2 / 1,5 kW;
  • za sever od Ruske Federacije - 1,5 / 2 kW.

Potrebna snaga jedinice (Wk) izračunava se prema formuli: Wk = S • Wu: 10.

U uslovima života, zbog praktičnosti kalkulacija, često se koristi prosečna vrednost specifične snage po jedinici. Na osnovu toga se biraju potrebne performanse kotla po stopi od 10 kilovata po 100 m2 prostora.

Sistemski dijagram

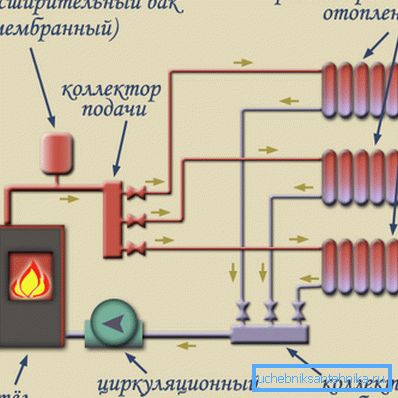

Sistem sa kretanjem prinudnog rashladnog sredstva.
  1. Izgled sistema grijanja zavisi od površine vikendice. Njegov gravitacijski partner (prirodna cirkulacija rashladnog sredstva) nije u mogućnosti da efikasno zagreje zgradu koja ima površinu veću od 100 m2. To je posledica male termičke inercije mreže.
  2. Za veću kolibu morate da izaberete sistem sa prisilnom cirkulacijom. One se izvode pomoću pumpi koje gurne rashladni fluid i ubrzavaju njen protok duž kontura.
  3. Da bi se produžio vek trajanja uređaja, može se montirati na povratnu granu cijevi koji dolaze od baterija do kotla. Tako ćete sačuvati pumpu od dejstva veoma vrućeg rashladnog sredstva.

Obratite pažnju! Zimi, pumpe se upravljaju skoro bez prekida. Na osnovu toga, uređaj koji ste kupili mora da bude pouzdan, izdržljiv, tih i ima malo potrošnje energije. Mnogi moderni kotlovi za grijanje već imaju ugrađene pumpe.

Funkcije cevovoda

Vrste cevi za grejanje.

Cevi za grejanje su podeljene u dve velike grupe, mogu biti:

  • metal: crni čelik, pocinčan, čelik-nerđajući čelik, bakar;
  • plastika: polietilen, polipropilen, kombinovano (aluminijum + plastika).

O tipovima cijevi

Ispod su neke od karakteristika ovih proizvoda.

  1. Crne čelične cijevi se rđaju. Pored toga, prilikom sklapanja cevi sopstvenim rukama potrebno je zavarivanje.
  2. Pocinčani proizvodi su pošteđeni od ovih nedostataka. Ne korodiraju, možete ih povezati sa navojnim elementima.
  3. Ako odlučite da sakrijete mrežu u zidovima, najbolje je da koristite bakarne cijevi. Oni se paraju u sistem sa lemljenjem srebra, koristeći visokotemperaturno lemljenje.

Takvi proizvodi mogu izdržati pritiske do 200 atmosfera i temperature hladnjaka do +200 stepeni. Njihova upotreba garantuje izdržljivost i pouzdanost cjevovoda već nekoliko decenija. Nedostaci proizvoda - visoka cena i složena instalacija.

Struktura metalnih cevi.
  1. Zbog metalnih proizvoda nedostaju polimeri. Najpouzdaniji od njih su alumoplastične cijevi. Sastoje se od gornjeg i donjeg sloja, između kojih se lepila aluminijumska folija.

Glavne prednosti takvih cevi:

  • visok nivo snage;
  • zaštita od difuzije kiseonikom, koja produžava život mreže i štedi ga od korozije;
  • mala količina hidrauličke otpornosti;
  • anti-statički;
  • lakoća instalacije;
  • sporo rast depozita na unutrašnjim zidovima i njihova nepoznanost.

Metalno-plastični cjevovodi se mogu montirati bez zavarivanja, koristeći navojne spojeve. Ova okolnost pojednostavljuje i smanjuje troškove montažnih radova.

  1. Ne manje pouzdani proizvodi od polipropilena sa ukrštenim vezom. Mogu izdržati produženo grejanje na +100 stepeni.

Vrste ožičenja

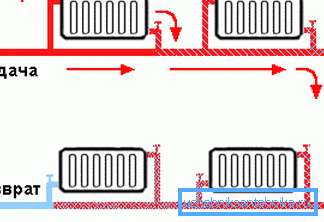

Monotube grejanje.

Broj cijevi potrebnih za uređenje sistema grijanja zavisi od vrste kablova koju izaberete.

  1. Dvodelna šema omogućava efikasno zagrevanje čak i velikih prostorija. Ako je sistem opremljen termostatima, moguće je podesiti temperaturne uslove u svim prostorijama odvojeno.

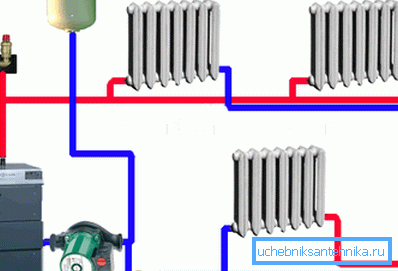

Sistem je dvocevni.
  1. Glavne prednosti jednosumnog sistema grejanja su jednostavnost dizajna, jednostavnost i niska cena instalacije.

Izračunavanje grejnih uređaja

Prenos energije iz rashladnog sredstva u sobe vrši se pomoću uređaja za grejanje.

Postoje takve vrste:

  • konvektivni ili rebrastani srodnici;
  • uređaji za zračenje, predstavljaju ih infracrveni emiteri;
  • zračno-konvektivni uređaji (radijatori svih vrsta).

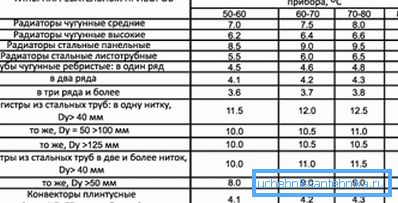

Prenos toplote različitih uređaja za grijanje.

U našoj zemlji najčešći su uređaji za grejanje - sekcijski radijatori.

Uputstvo upozorava da će prije njihovog instaliranja biti potrebno izračunati broj sekcija koje su potrebne za svaku prostoriju.

  1. Za proračune, morate znati toplotnu efikasnost jednog odsečaka radiatora. Podijeljen je sa 100. Postoji još jedan način - da saznate koja se područje može zagrijati u jednom dijelu. A onda, znajući područje čitave sobe, lako je izvršiti potrebne proračune.
  2. Standard se smatra visinom sobe 2,7 m.
  3. Dajemo primer. Izlaz toplote odseka je jednak 190 W (uvek ga označavaju proizvođači). Podelimo ovu vrijednost za 100, dobijamo površinu od 1,9 m2, koja se može zagrijati u jednom dijelu. Shodno tome, za sobu od 20 m2 biće potreban radijator sastavljen od (20: 1,9) 10,52 elementa i zaokružen - od 11.
  4. Kada soba ima pristup balkonu ili je završni kraj, poželjno je povećati broj sekcija za 2/3.

Zaključak

Ako želite kreirati efikasan sistem grijanja u vašoj vikendici, morate pažljivo izračunati sve njegove parametre. Proračuni za domaće prostore nisu toliko komplikovani i možete ih sami učiniti. Video u našem članku će vam pomoći u tome.
