Izračunavanje gcal za grejanje: metode merenja i formule

Šta je ova jedinica - gigakaloriya? Kako se to odnosi na uobičajene kilovat-sati toplotne energije? Koji podaci su potrebni za izračunavanje toplote stečene u prostoriji u gigalkorii? Na kraju, koje formule se koriste za izračunavanje? Pokušajmo odgovoriti na ova pitanja.

Šta je to

Počnimo sa sledećom definicijom. Kalorija je količina energije potrebne za zagrevanje 1 grama vode po stepenu Celzijusa pri atmosferskom pritisku.

Budući da, u poređenju sa troškovima toplote za zagrevanje prostorija, jedna kalorija je smešno mala količina, obračuni obično koriste gigakaloriju (Gcal) jednaku milijardu (10 ^ 9) kalorija.

Upotreba ove posebne vrijednosti utvrđena je Pravilnikom o računovodstvu za toplotnu energiju i hladnjaku izdato od strane Ministarstva za gorivo i energiju Ruske Federacije 1995. godine.

Informacije: prosječna standardna potrošnja toplote u Rusiji je 0,0342 gigakalorija po kvadratnom metru ukupne površine stanovanja mesečno. Standardi za različite regione razlikuju se u zavisnosti od klimatske zone i određuju ih od strane lokalnih zakonodavnih tela.

Šta je Gcal u grejanju u poznatijim vrednostima?

• Jedna gigakalorija je dovoljna da zagreje 1000 tona vode za jedan stepen.
• Odgovara na 1162.2222 kilovat-sati.

Zašto ti je to potrebno?

Stanovi zgrade

Sve je vrlo jednostavno: gigakalori se koriste u proračunima za toplotu. Znajući koliko je toplotne energije ostavljeno u zgradi, potrošač se može uplatiti prilično konkretno. Za poređenje, kada centralno grijanje radi bez metra, izdaje se faktura za područje zagrejane prostorije.

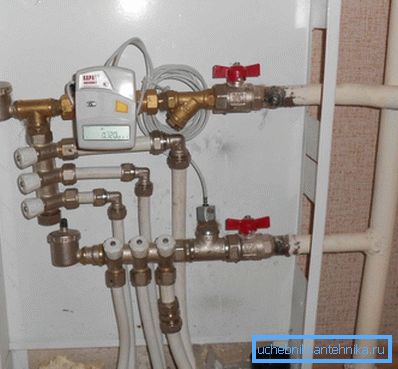

Prisustvo merača toplote podrazumeva vodoravno ili sekvencijalno ožičenje cevi za grejanje: stanovi dovodnih i povratnih cevi su ugrađeni u stan; konfiguraciju sistema zgrade stanova određuje vlasnik. Ova šema je tipična za nove zgrade i, između ostalog, omogućava fleksibilnu kontrolu potrošnje toplote, izbor između udobnosti i ekonomičnosti.

Kako je podešavanje?

• Sami gurnuli grejače. Gasa vam omogućava da ograničite prolaznost radijatora, smanjite njegovu temperaturu i, shodno tome, cenu toplote.
• Instaliranje zajedničkog termostata na povratnoj cevi. Brzina protoka rashladne tečnosti određuje se u prostoriji: povećava se kada se vazduh hladi i smanji se kada se zagreje.

Privatne kuće

Vlasnik vikendice je prvenstveno zainteresovan za cijenu gigakalorije toplote dobijene iz različitih izvora. Dozvoljavamo sebi da damo približne vrednosti Novosibirskom regionu za tarife i stope za 2013. godinu.

Za poređenje: centralno grijanje u vreme prikupljanja statističkih podataka kostalo je 1467 rubalja po gigakaloriyu.

Brojevi

Koji podaci su potrebni za obračun toplote?

Lako je pogoditi:

1. Hlađenje prolazi kroz uređaje za grejanje.
2. Njegova temperatura na ulazu i izlaz iz odgovarajućeg dijela kola.

Za merenje protoka koriste se dva tipa brojila.

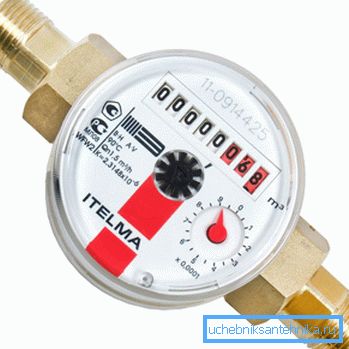

Brojevi radnog kola

Šalteri namijenjeni za grijanje i toplu vodu razlikuju se od onih koji se koriste za hladnu vodu samo pomoću materijala radnog kola: otporniji je na visoke temperature.

Sam mehanizam je isti:

• Protok tečnosti prouzrokuje rotiranje radnog kola.
• On prenosi rotaciju na merni mehanizam bez direktne interakcije pomoću trajnog magneta.

Uprkos jednostavnosti dizajna, mjerači imaju prilično nisku graničnu graničnu vrijednost i dobro su zaštićeni od prevare podataka: svaki pokušaj kočenja radnog kola sa vanjskim magnetskim poljem zasniva se na prisustvu antimagnetnog mehanizma ekrana.

Brojač sa diferencijalnim rekorderom

Uređaj drugog tipa mjerača zasnovan je na Bernoulovom zakonu, u kojem se navodi da je statički pritisak u toku tečnosti ili gasa obrnuto proporcionalan njegovoj brzini.

Kako koristiti ovu osobinu hidrodinamike kako bi izračunao protok tečnosti za hlađenje? Dovoljno je da blokira njegov put sa držačem. Pad pritiska na mašini će biti direktno proporcionalan brzini protoka kroz njega. Snimanjem pritiska sa par senzora, lako je izračunati protok u realnom vremenu.

Zanimljivo: uređaj za merenje podrazumijeva prisustvo elektronike u njemu. Većina modela ove vrste merila ne samo da pružaju sirove podatke - potrošnju vode i njegovu temperaturu - već i izračunavaju stvarnu upotrebu toplote. Kontrolni modul takvih uređaja ima priključak za povezivanje na računar i može se ponovo konfigurisati sopstvenim rukama pod izmenjenim proračunom.

A šta ako se radi o zatvorenom krugu grejanja, ali o otvorenom sistemu sa mogućnošću izbora tople vode? Kako zabeležiti tok tople vode?

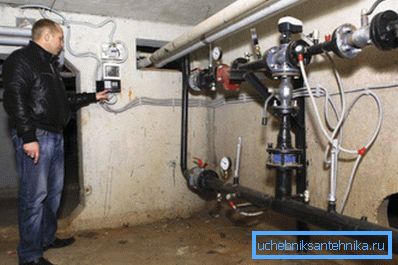

Rešenje je očigledno: u ovom slučaju, držači za podmazivanje i senzori pritiska postavljaju se na dovodne i povratne cijevi grijanja. Razlika između protoka tečnosti za hlađenje između navoja i pokazaće količinu tople vode koja je korišćena za domaćinstva.

Formule

Kako izračunati Gcal za grejanje u prisustvu brojača na obe linije za otvoreni (sa dovodom tople vode) ili zatvorenim sistemom (bez tople vode)?

Formula za izračunavanje je Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

U njemu:

• Q je potrebna količina toplotne energije u gigakalorijama.
• V1 i V2 - tok tečenja kroz protok i povratni tok u tona.

Korisno: brojači, iz očiglednih razloga, pokazuju potrošnju u kubnim metrima, a ne u tonama. Stvarna masa kubnog metra vrele vode u procesu se malo razlikuje od jedne tone; ali je razlika na pozadini grešaka brojila zanemarljiva, tako da možete bezbedno da koristite očitavanje brojača u kubnim metrima.

• T1 je temperatura na ulazu u kolo (protok).
• T2 - temperatura na izlazu iz kola (povratak).
• T je temperatura hladne vode koja hrani put da kompenzuje gubitke. Tokom grejne sezone pretpostavlja se da je + 5S, van sezone - +15 S.
• Podela za 1000 je neophodna upravo da bi rezultat ne bio u mega-, već u gigakalorijama. U suprotnom, morali bi da ponovimo potrošnju vode u hiljadama tona.

Dakle, sa protokom brojila pri isporuci od 52 m3, povratni tok je 44 m3, temperature toka su 95 C i povratni tok je 70 C u kući ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal toplote.

Napomena: potrošnja vode se puni odvojeno. Razmatramo samo potrošnju toplotne energije.

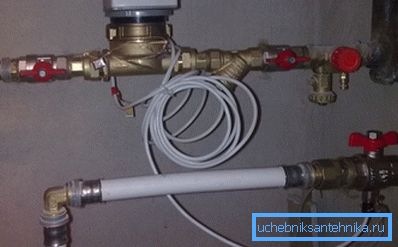

Koje su instrukcije za proračun, ako imate samo jedan kontra - na terenu? Naravno, podrazumijeva se da se radi o zatvorenom sistemu (bez tople vode).

Formula za izračunavanje je Q = V * (T1-T) / 1000.

Na primjer, brzinom protoka vode od 52 m3 i temperaturom rashladne tečnosti od 95 ° C, 52 * (95-5) / 1000 = 4.68 gigakalorija će ostati u stanu u stanu. Kako je lako vidjeti, takav sistem prebrojavanja je mnogo manje korisniji za potrošača.

Zaključak

Nadamo se da će informacije koje su ponuđene čitaocu pomoći da se uštede na grejanju. Kao i uvek, dodatni tematski materijali se mogu naći u priloženom videu. Successes!
