Izračunavanje dijela radijatora na podu: kako izračunati

Kako izračunati radijator na podu - stambeni ili industrijski? U ovom članku ćemo upoznati čitatelja sa nekoliko algoritama različite složenosti i predstaviti referentne pogodnosti za neke referentne podatke. Pa idi.

Naš zadatak je naučiti kako izračunati optimalne dimenzije grijača.

Faze izračuna

Zapravo, samo ih je dvoje.

  1. Prvobitno je procenjena potreba za prostorom u toplotnoj moći.
  2. Zatim, u zavisnosti od specifične vrednosti toplotnog fluksa (po odeljku, po grijaču, itd.), Izračunava se broj odgovarajućih konturanih elemenata.

Navedite: u mreži možete pronaći veliki broj tabela i kalkulatora, direktno dobivajući broj sekcija iz područja. Međutim, tačnost takvih proračuna je obično niska, jer potpuno ignorišu dodatne faktore koji povećavaju ili smanjuju gubitke toplote.

Izračunavanje snage

Šema 1

Najjednostavnija shema je prisutna u Sovjetskom SNiP prije pola veka: snaga radijatora za grejanje po sobi je odabrana po stopi od 100 vati / 1m2.

Izbor bimetalnih radijatora na podu može se izvoditi, vođeni ovom tabelom.

Algoritam je jasan, izuzetno jednostavan i netačan.

Zašto?

  • Stvarni gubici toplote su veoma različiti za ekstremne i srednje etaže, za uglovne stanove i sobe u centru zgrade.
  • Oni zavise od ukupne površine prozora i vrata, kao i strukture zastakljivanja. Jasno je da će drveni ramovi sa dvostrukom staklom pružiti mnogo veći gubitak toplote nego trostruko zastakljivanje.
  • U različitim klimatskim zonama, gubitak toplote će se razlikovati. U stanu u -50 C će očigledno biti potrebno više toplote nego u +5.
  • Konačno, izbor radijatora prema prostoru sobe smanjuje visinu plafona; U međuvremenu, potrošnja toplote na plafonima 2,5 i 4,5 metra visoka varira.
Visoki plafon stvara osećaj prostranosti, ali značajno povećava troškove grijanja.

Šema 2

Procjena toplotne snage i izračunavanje broja dijelova radijatora po volumenu prostorije daje značajno veću tačnost.

Evo uputstava za izračunavanje snage:

  1. Osnovna količina toplote je procenjena na 40 vati / m3.
  2. Za uglovne sobe povećava se za 1,2 puta, za ekstremne podove - za 1,3, za privatne kuće - za 1,5.
  3. Prozor doda 100 vati na potrebu za toplotom, vrata na ulicu - 200.
  4. Uveden je regionalni koeficijent. Uzeto je jednako:
Region Koeficijent
Chukotka, Yakutia 2
Irkutsk Region, Khabarovsk Territory 1.6
Regija Moskve, Leningradska oblast 1.2
Volgograd 1
Krasnodarska oblast 0.8

Uzmimo kao primer svojih ruku da nađemo potrebu za toplotom u uglu prostorije dimenzija 4x5x3 metara sa jednim prozorom koji se nalazi u gradu Anapa.

  1. Zapremina sobe je 4 * 5 * 3 = 60 m3.
  2. Osnovna potreba za toplotom procjenjuje se na 60 * 40 = 2400 vati.
  3. Pošto je prostor ugao, koristimo koeficijent 1.2: 2400 * 1.2 = 2880 vati.
  4. Prozor pogoršava situaciju: 2880 + 100 = 2980.
  5. Blaga klima Anapa čini svoja podešavanja: 2980 * 0.8 = 2384 vati.
Na fotografiji - zima u blizini Anapa. Njegova topla klima ne podrazumijeva visoke troškove grijanja.

Šema 3

Oba prethodna šema su loša jer ignorišu razliku između različitih zgrada u pogledu zidne izolacije. U međuvremenu, u savremenoj energetski efikasnoj kući sa spoljnom izolacijom i ciglarskom radionicom sa jednokomponentnim zastakljenjem, toplotni gubitak će biti, blago rečeno, drugačiji.

Radijatori za industrijske prostorije i kuće sa nestandardnom izolacijom mogu se izračunati po formuli Q = V * Dt * k / 860, u kojoj:

  • Q - snaga kruga grejanja u kilovatima.
  • V - zagrevana zapremina.
  • Dt je izračunata delta temperature sa ulicom.

Napominjemo: sobna temperatura se uzima od sanitarnih standarda ili tehnoloških zahteva; ulica se procenjuje prosečnom temperaturom za najhladnije 5 dana zime.

  • k - koeficijent zagrevanja. Gde dobiti svoje vrijednosti?
k Opis sobe
0.6-0.9 Vanjska izolacija, trostruko zastakljivanje
1-1.9 Zidne zidove od 50 cm debljine, prozori sa dvostrukom zastakom
2-2.9 Zidarstvo, jedno staklo sa drvenim okvirima
3-3.9 Neizolovana soba

U ovom slučaju dopustite da u ovom slučaju pratimo algoritam za izračunavanje sa primjerom - računamo termičku moć koju radijatori proizvodne sobe čine 400 kvadratnih metara visine 5 metara, debljine 25 cm debljine opeke i jedno zastakljivanje. Ova slika je prilično tipična za industrijske zone.

Slažemo se da je temperatura najhladnije petodnevne nedelje -25 stepeni Celzijusa.

Industrijske prostorije karakteriše veliki gubici toplote.
  1. Za proizvodne radionice, donja granica dozvoljene temperature smatra se za +15 C. Dakle, Dt = 15 - (-25) = 40.
  2. Koeficijent toplotne izolacije je jednak 2.5.
  3. Prostor je 400 * 5 = 2000 m3.
  4. Formula će imati oblik Q = 2000 * 40 * 2.5 / 860 = 232 kW (sa zaokruživanjem).

Izračunavanje grejnih uređaja

Livno gvožđe, aluminijum i bimetalne baterije, čelični cevasti radijatori, ploče i ploče, kao i konvektori se široko koriste u stambenim prostorijama za grejanje.

Kako utvrditi toplotnu snagu svakog uređaja?

Za panele, konvejere, neizdržljive cijevne baterije i ploče, možete se fokusirati samo na karakteristike koje proizvođač daje. Uvek su prisutni u pratećoj dokumentaciji ili na veb lokaciji proizvođača.

Za segmentne baterije sa standardnom (500 mm) vertikalnom veličinom, možete se usredsrediti na sledeće vrednosti toplotnog toka:

  • Odsek od gvožđa - 140-160 W;
  • Aluminijum - 180-200;
Aluminijumske baterije vode u specifičnom prenosu toplote.
  • Bimetalni - 170-190.

Važna tačka: nazivna snaga je naznačena za razliku od 70 stepeni između radijatora i vazduha u prostoriji. Ako je razlika pola, specifični prenos toplote će se smanjiti za isti iznos.

Dakle, kada je potreba za toplotnom snagom od 2,3 KW, aluminijumski radijator (200 W / sekcija) treba da ima 2300/200 = 12 (sa zaokruživanjem) sekcija.

Poseban slučaj

Tipični radijatori za grejanje za industrijske prostorije su čelični sve zavareni registri. Niska cijena materijala, zajedno sa visokom čvrstinom, čini ih mnogo atraktivnijim od drugih rešenja.

Njihova moć se može izračunati pomoću sledećeg algoritma:

  • Za jednu horizontalnu cev je jednak Q = 3.14xD * L * 11.63 * Dt, gdje je D prečnik cevi u metrima, L je njegova dužina u metrima, a Dt je delta temperature između prostorije i rashladne tečnosti.
  • U višekratnom horizontalnom registru, faktor 0.9 se koristi za izračunavanje dijela počevši od drugog.

Prema tome, desetometarski registar sa jednim odjelom prečnika 250 mm, kada se zagreje pomoću pregrejane pare (20 ° C) i na temperaturi u radionici od 15 ° C, datiće 3.14 * 0.25 * 10 * 11.63 * (200-15) = 16.889 vati toplote.

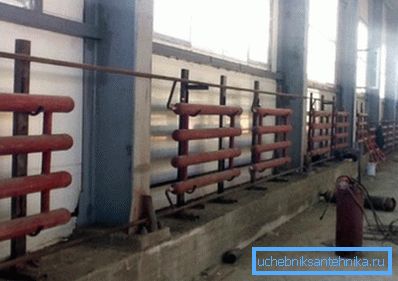

Industrijsko grijanje. Svi zavareni registri se koriste kao uređaji za grejanje.

Zaključak

Kao što vidite, primenjene šeme proračuna su relativno jednostavne i sasvim razumljive čak i za osobu koja je daleko od dizajniranja sistema grejanja. Dodatne tematske informacije mogu se, kao i obično, naći u video snimku ovog članka. Successes!
