Izračunavanje bimetalnih radijatora za površinu, zapreminu i

Kakav je proračun bimetalnih radijatora na području stanovanja? Kako izračunati broj odseka potrebnih za zagrevanje kuće ili stana sa nestandardnom visinom plafona? U našem članku ćemo pokušati pronaći odgovore na ova i neka druga pitanja.

Faze izračuna

Izračunavanje bimetalnih delova radijatora grejanja sastoji se od dvije faze:

1. Procjena potrebe za toplotnim kapacitetom;

Napomena: po površini se može izračunati samo standardnim (u skladu sa postojećom SNiP) izolacijom koverata zgrade i standardnom (2,5 metra) visinom plafona. U drugim slučajevima, šema poravnanja je znatno komplikovana.

1. Preračunavanje toplotne energije u broju sekcija uzimajući u obzir toplotni fluks koji odgovara jednom odseku.

Vruća struja u odjeljak

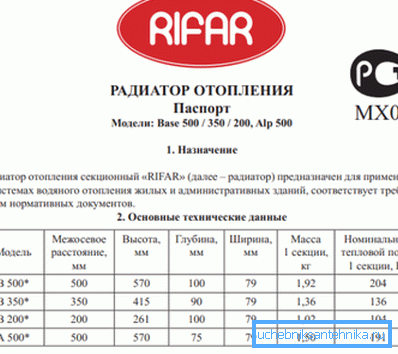

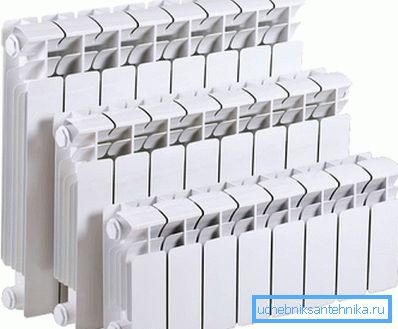

Počnimo sa jednostavnim zadatkom. Izračunavanje sekcije bimetalnog radijatora podrazumeva potrebu za referentnim podacima - toplotni fluks za jedan odsek. Evo procijenjenih vrijednosti za različite veličine grejača:

Međutim, kao što je uobičajeno u takvim slučajevima, trik je u detaljima.

• Proizvođači prijavljuju vrijednost protoka toplote za temperaturu rashladne tečnosti u 90C na temperaturi u zagrejanoj sobi + 20S (Dt = 70S). Trošak smanjenja temperature rashladnog sredstva na +55 C (Dt = 55 C) je dvostruko opadanje u dijelu snage;

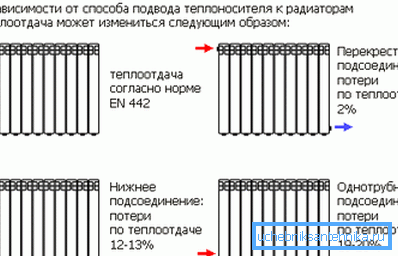

• Kod bočne veze radijatora i njegove značajne dužine, snaga krajnjih sekcija (posle 10.) će se smanjiti za 10-40%;
• Povezivanje sa donje na dno će dovesti do smanjenja snage od 10 do 13%, ali garantuje jedinstveno grejanje u cijeloj dužini;
• Dijagonalni priključak na bilo kojoj dužini baterije obezbeđuje prenos toplote 2-3% ispod nominalnog;

• Pritiskivanje krajnjih delova tokom nekoliko godina ponovo će smanjiti njihov prenos toplote za 1,2-1,5 puta;
• Na kraju, ugradnja grijača u nišu ili kutiju takođe će imati štetan uticaj na efikasnost grijanja.

Savet: izračunavanje snage najbolje se vrši sa sigurnosnim faktorom od 1,2. Višak napon se može smanjiti zagušenjem uređaja pomoću konusnog ventila ili termičke glave.

Šeme

Jednostavna proračunska površina

Izračunavanje površine bimetalnih radijatora je izuzetno jednostavno:

1. Po 1 m2 zagrejanog prostora u projektu postavljena je termička snaga od 100 vati;

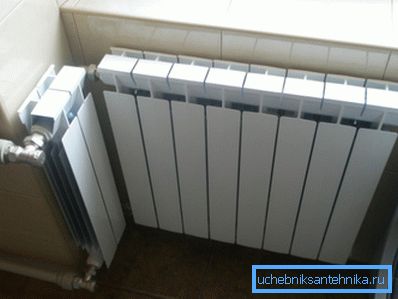

2. Za hladne i topao regione zemlje koristi se korekcioni faktor (od 0,7 za Krasnodarsku teritoriju do 2,0 za Čukotku i Jakutiju). Dakle, za prostoru od 15 metara na teritoriji grada Khabarovsk (regionalni koeficijent od 1,6) biće potrebno 15 * 100 * 1,6 = 2400 vati toplote. Sa snagom od 180 vati, njihova minimalna količina će biti 2400/180 = 14 (sa zaokruživanjem) komada.

Zanimljivo: tipičan kalkulator za izračunavanje bimetalnih radijatora za grejanje na veb stranicama prodavaca ili proizvođača koristi upravo takav algoritam za izračunavanje. Dodatni faktori, kao što su stepen izolacije zgrade ili visine plafona, su izuzetno retki.

Obračun po zapremini

Jasno je da će se uz značajnu visinu plafona u stanu potreba za toplotom dramatično povećati: što je veća zapremina vazduha, potrebno je više toplotne energije da se zagreje do temperature koja odgovara sanitarnim standardima.

Za sobe nestandardne visine, često se koriste nekoliko ispravljenih uputstava, imajući u vidu niz dodatnih faktora:

• Na 1 m3 zapremine u projektu položeno je 40 W toplotne energije;
• Za uglove i prednje stanove u stambenoj zgradi koristi se faktor za izmjenu od 1,2, za ekstremne podove, 1,3;

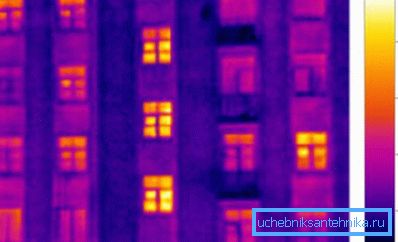

• Za svaki prozor se dodaje dodatnih 100 vata;

• Regionalni koeficijent (0,7 - 2,0) takođe se uzima u obzir.

Uradimo to s vlastitim rukama kako bismo izračunali potrebu za toplotom sobe sa jednim prozorom koji se nalazi u sred stambene zgrade u gradu Jalti (Krim) dimenzija 4,6 x 5,7 metara i visine plafona 4,5 metra.

1. Zapremina sobe će iznositi 4,6 * 5,7 * 4,5 = 118 m3;
2. Regionalni koeficijent za Jaltu (prosečna januarska temperatura +4 C) je 0,7; Ne postoje drugi faktori korekcije;
3. Potreba za toplotom će biti (118 * 40 + 100) * 0,7 = 3374 vati;
4. Izračunavanje broja odseka bimetalnih radijatora grejanja će nam dati na odjelu od 180 vata vrijednost 19.

Podsjetimo: sa takvom dužinom grijača, povezano je od dna do dna ili dijagonalno.

Izračunavanje po zapremini za ne-standardno zagrevanje

Najopštija šema, koja uzima u obzir volumen prostorije, temperaturnu razliku sa ulicom i integralni koeficijent izolacije zgrade: Q = V * Dt * k / 860.

Sa ovim:

• Snaga Q dobijamo u kilovatima;

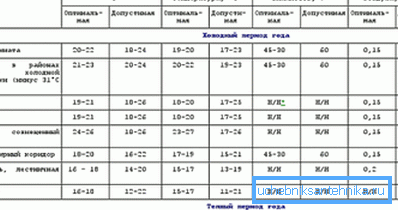

• Kao Dt, koristi se razlika između srednje unutrašnje temperature (za stanovanje - sanitarna norma temperature) i prosečan minimum najhladnijeg mjeseca zime;

• k se uzima iz sledeće tabele:

Hajde još jednom da izračunamo potrebu za toplotom za našu sobu u Jalti, ali sa nekoliko novih uvodnih:

• Zgrada nije izolovana spolja i napravljena je od cigle. Debljina zidova - 500 mm. Dvostruko zastakljivanje;
• Sa sanitarnom normom zimske temperature u stambenom području od +18 C, prosečan minimum januara u Jalti je -3C.

Nastavljamo sa proračunima.

• Ranije smo izračunali zapreminu prostorija - 118 m3;
• Dt je jednak razlici od + 18C i -3C - 21 stepeni;
• Koeficijent izolacije iznosi 1.1;
• Izračunavanje u cjelini će imati oblik Q = 118 * 21 * 1.1 / 860 = 3.16 kW, odnosno 3160/180 = 18 sekcija.

Zaključak

Kao što vidite, primenjene šeme proračuna za uređaje za grejanje su prilično raznovrsne i predvidljivo daju neke varijacije u rezultatima. Saznajte više o tome kako izračunati bimetalne radijatore, pomoću video zapisa u ovom članku. Successes!
