Izračun sistema grejanja: kako odabrati pravo grejanje za

Grejanje kuće u klimi u Rusiji nije luksuz, već je vitalna nužnost. Ako u gradskim uslovima ne morate razmišljati o tome - postoje toplotne stanice, toplotne i elektrane, kotlovske kuće koje će u potpunosti obezbijediti stanovanje za grijanje, a onda u svojoj kući morate sami razmišljati o svemu.

U ovom slučaju, stan treba biti opremljen autonomnim sistemom grejanja. Pre instaliranja mreže, ona mora biti projektovana i izračunata. To ćemo izgubiti u ovom članku.

Pre dizajniranja sistema grejanja mora se izračunati.

Izračunavanje grejnih uređaja

Kao nosač toplote, u svojim kućama je obično obična voda. I sam sistem grejanja može biti zatvoren ili otvoren.

Vrsta bojlera

Na slici - kotao za pirolizu uređaja.

Tip generatora toplote koju treba odabrati, s obzirom na vrstu energije koja je najpristupačnija i jeftinija u vašem području.

Ispod kategorije uređaja prema vrsti goriva koji se koristi.

  1. Električni kotlovi. Grejanje kuće na osnovu njih nije baš popularno kod nas, jer struja je skupa i može se isporučiti sa prekidima ili padom napona. Za pouzdan rad takvog uređaja potreban je stabilan sistem napajanja.
  2. Uređaji čvrstog goriva. Najjednostavnije jedinice. Rusko tržište predstavlja mnoge svoje modele, i sa ručnim i automatskim punjenjem goriva. Cena najnovijih analogija, naravno, je veća.
  3. Plinski agregati. Ovi uređaji imaju visoku efikasnost. Njihovi postojeći modeli imaju potpuno automatizovane radne cikluse. Oni su kompaktni sa visokim performansama. Takav uređaj je optimalan ako je vaš dom povezan na centralnu mrežu za snabdevanje gasom.

Obratite pažnju! Napravite račun za napajanje sistema grejanja, obratite pažnju na to da se cijeni gasa sve više povećavaju. Zbog toga je poželjno opremiti grejnu mrežu sa sistemima uštede energije i automatizacije.

Dizajn jedinice za gorivo.
  1. Uređaji za tečnost. Ovi kotlovi rade na dizel, kerozin, mazut, naftni rad. Oni su visoko produktivni, praktični, takvo gorivo je dostupno i jeftino.

Slični generatori toplote se mogu staviti na dacha, u kućice i kuće. Međutim, tečno gorivo je vatrootporno i eksplozivno. Stoga, za rezervoare sa njim morate dodijeliti zasebne prostorije i pažljivo pridržavati se mjera predostrožnosti.

Neke tačke treba razmotriti

  1. Kotlovi za ulje za grejanje imaju jednu važnu prednost. Njihov gorionik se može zameniti za analogni gas, a jedinica će moći da radi na odgovarajućoj nosiocu energije.
  2. Od uređaja na čvrsto gorivo najbolje je postaviti svoje vlastite pirolize. Oni su najekonomičniji, njihova efikasnost, zahvaljujući poboljšanom dizajnu, dostiže 85%. Takve jedinice imaju dva sanduka. U prvom od njih, gorivo polako pali i emituje toplotnu energiju, kao i zapaljivi (piroleski) gas. Posljednji, zajedno sa vazduhom, ulazi u drugu vatrodnu komoru, gdje se spali, stvarajući dodatnu toplotu.

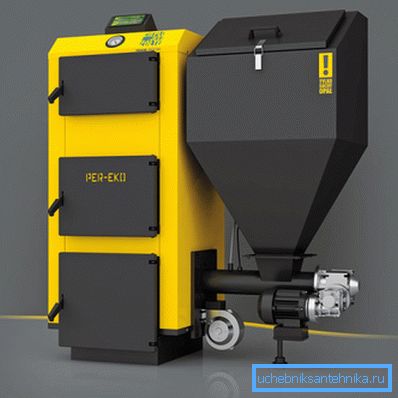

Uređaj čvrstog goriva sa bunkerom.
  1. Konvencionalni kotlovi na čvrsta goriva imaju značajan nedostatak - oni ne mogu biti opremljeni efikasnim sistemima automatizacije. S obzirom na to, neophodno je ručno postaviti gorivo svakih 4/6 sati.

Postoje modeli jedinica na koje možete povezati bunker. Gorivo iz nje automatski ulazi u kotao.

Međutim, traje ne više od 1,5 dana. Zatim morate ručno da učitate kapacitet.

Izračun karakteristika

Nakon izbora tipa generatora toplote, izvođenja projektovanja i proračunavanja sistema grejanja, neophodno je odrediti njegov kapacitet i opšte karakteristike sistema.

Da bi izvršio preliminarni proračun, dovoljno je da se površina prostora pomnoži sa koeficijentom klimatske snage generatora toplote. Rezultat obračuna je dalje podeljen sa 10.

Ovo je najjednostavnija formula pogodna za životne uslove. Uz pomoć, moguće je izvršiti približni proračun i projektovanje sistema grijanja sa malim brojem poznatih faktora.

Malo više o ovim proračunima.

Za izračunavanje potrebno je znati područje zagrejanih prostorija.
  1. Što se tiče zagrejane površine, često se svodi na sve površine kuće. Ovo je greška, jer Po pravilu se zagrevaju samo one sobe u zgradi u kojoj je bar jedan zid spoljašnji. Ovaj izračun toplinske tehnike je tačan, u kojem se uzimaju u obzir samo sobe sa spoljnim zidovima. Istovremeno, mala produktivnost za kotao se dodaje rezultatima kalkulacija. Neophodno je za situaciju kada će zima biti surova za vašu oblast.
  2. Koeficijent klimatske moći je veoma važan za praktične kalkulacije grejanja. Njegova vrijednost zavisi od područja u kojem se nalazi kuća.
    • Dakle, za Centar Ruske Federacije broj je 1,3 / 1,6 kW;
    • za jug - 0,8 / 0,95;
    • za severu Rusije - 1.6 / 2.2.

    Primer izračunavanja sistema grejanja (snaga kotla) za zgradu od 100 m2 za centralne regione Ruske Federacije:

    Vk = 100 • 1.2: 10 = 12 kW

    Broj baterijskih sekcija

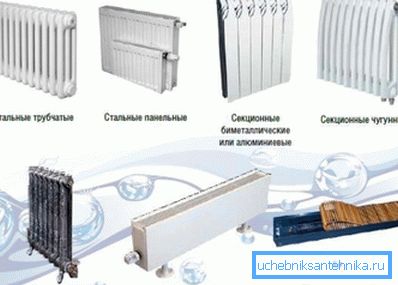

    Izlaz toplote grejača zavisi od njegovog materijala.

    Uputstvo napominje da je kompetentan projekt grijanja nemoguć bez utvrđivanja potrebnog broja dijelova radijatora. Ovaj parametar se može izračunati po najjednostavnijoj formuli: površina prostorija se pomnoži sa 100, rezultujuća cifra se deli sa snagom jednog dela radijatora.

    Razmotrimo pozicije formule detaljnije.

    1. Grijani prostor. Snaga uređaja za grijanje se izračunava za svaku specifičnu sobu. Dakle, formula treba da uključuje i prostor jedne prostorije. Međutim, postoji izuzetak. Ako želite da budete topli u susednoj prostoriji, sa onom u kome će biti radijatori, onda se sumira površina obe prostorije.
    2. Broj 100 se uzima iz SNiPa. To znači da je za 1 m2 dnevnih soba potrebno 100 W toplotne energije baterija.
    3. Performanse jedne radijatorske sekcije mogu biti različite i zavise od materijala njegovog izrade i karakteristika dizajna. Kada ne možete precizno da saznate ovaj parametar, možete raditi sa vrijednošću od 200 vati. Jednako je prosečnoj snazi ​​svakog odseka modernih radijatora.

    Dati smo konkretan primer izračunavanja. Neka prostor bude 20 kvadratnih metara. Snaga jednog odseka odabranih radijatora je 170 W za to. Odredite broj potrebnih sekcija:

    N = 20 • 100: 170 = 11.7 = 12.

    Obratite pažnju! Ako je prostor ugao ili kraj, a nakon izvršenja proračuna, njihov ukupan broj se mora pomnožiti sa koeficijentom od 1,2. Tako dobijate broj delova radijatora, uzimajući u obzir povećan gubitak toplote sobe.

    Specifični profesionalni proračuni u formulama

    Razmislite kako izračunavanje i instaliranje grejnih sistema od strane profesionalaca.

    Šta je hidraulički proračun?

    Zadaci ukupnog hidrauličkog izračunavanja sistema uključuju sledeće.

    1. Određivanje poprečnog preseka cjevovoda iu vezi sa ovim - izračunavanje količine vode u sistemu grejanja.
    2. Pronalaženje veličine pritiska (radnog pritiska) u različitim delovima mreže.
    3. Izračunavanje padova pritiska / glave.
    4. Tačno povezivanje svih tačaka mreže u dinamičkim i statičkim modovima. Ovo je neophodno da bi se obezbedio dozvoljeni pritisak i željeni pritisak u sistemu.

    Osnovne računske zavisnosti

    Program za hidrauličku obradu.

    Zaštitne karakteristike okruglih konstrukcija karakterišu njihova otpornost na prenos toplote (Ro).

    1. Ovo se izražava u formuli: Ro = Rvn + Rk + Rv. Simbol Rvn je otpor prenosa toplote unutrašnjeg dela ograde, koji je, pak, opisan kao (m • 2 • ° C): Bm.
    2. Rv = 1:? C. Ovde? In je koeficijent toplotnog povratka unutrašnjosti zatvorenih struktura, jednak je 8,7 • (m • 2 • ° C): Bm.
    3. RK je termički otpor zatvorene strukture sa sekvencijalno postavljenim slojevima. Rc = R1 + R2 + ... + Rn + Rt spoljnog vazduha.
    4. R1 =? /?. Ovde? znači debljina sloja u milimetrima, eh? - koeficijent toplotne provodljivosti, koji je opisan kao Bm: (m • 2 • ° C).
    5. Rb je otpor pri prenosu toplote sa spoljašnje strane kućišta.
    6. Rv = 1:? N. ? n je koeficijent toplotnog povratka spoljnog dela ograde, izražen je kao 23 • Bm: (m • 2 • ° C).
    7. Koeficijent prenosa toplote k izračunava se prema formuli: k = 1: Ro.

    Dakle, pre izračunavanja sistema grejanja izračunava se debljina glavnog izolacionog sloja.

    Mi damo konkretan primjer.

    1. Spoljni zid betona:? = 2400 kg / m? /; ? 1 = 1,92 W / m • ° C; ? 1 = 100 milimetara.
    2. Zagrevanje od poliuretanske pene:? = 2400 kg / m?; = 1,92 W / m • ° C; ? = Ro-1: C-1: N-1: 1.

    Snaga sistema

    Približna zavisnost moći sistema grejanja, zasnovana na tipu stanovanja.

    Termalna snaga sistema grijanja, u vatima, daje se prema formuli: Qc = Qo + Qi-Qb.

    Ovde:

    • Qo je gubitak toplote u vatima kroz zatvorene strukture;
    • Qi je gubitak toplote za zagrevanje infiltracionog vazduha koji prolazi kroz vrata, prozore, utore (W);
    • Qb - ulaz toplote iz kućnih aparata, takođe u vatima.

    Hidraulički proračun cjevovoda

    Izračunavanje zapremine sistema grijanja je nemoguće bez hidrauličkih kalkulacija prečnika cevovoda. One se izvode na već utvrđenim toplinskim opterećenjima i izračunatom pritisku (cirkulaciji) u sistemu.

    Shema dvocevnog grejanja.

    Na primjer, u dvocevnoj vrsti mreže, glavna cirkulaciona prstena se montira u slučajevima raspodjele cijevi od mrtvih. Drugim rečima - kroz donji radijator najopterećenijih i najudaljenijih iz toplotnog centra postolja.

    U ovoj situaciji možete koristiti kalkulator za izračunavanje sistema grejanja koji se nalazi na Internetu ili sami izvršite proračune.

    Da bi se to uradilo, neophodno je odrediti pomoćni parametar - prosječna vrijednost specifičnog gubitka pritiska zbog trenja (Rav, u Pa / m), po metru cijevi. Formula izgleda ovako:

    Rcp =? • pp: L; u pa / m

    U njemu, simboli znače:

    • ? - ovo je koeficijent koji uzima u obzir gubitak pritiska, zbog lokalnih otpornosti, od ukupnog izračunatog pritiska (pritisak cirkulacije), za mreže sa prisilnom cirkulacijom, ovaj parametar je 0,65;
    • pp je raspoloživi pritisak u projektovanom sistemu grejanja, u paskalima;
    • L je ukupna dužina cirkulacionog prstena, u metrima.

    Sobni gubitak toplote

    Glavni toplotni gubitak zgrade.

    Glavni gubitak toplote Qo (u vatima), kroz omotač zgrade, nalazi se prema formuli Qo = f • k • (tv-tnn) • n.

    Ovde:

    • k je koeficijent termičkog transfera kućišta;
    • f je izračunata površina ograde, u kvadratnim metrima;
    • tv je temperatura vazduha u sobi, u stepenima;
    • tnn - temperatura spoljašnjeg vazduha, u stepenima;
    • n je koeficijent koji zavisi od lokacije spoljašnje površine u odnosu na spoljašnji vazduh.

    Izbor radijatora, na osnovu njihovih karakteristika

    Pre nego što izračunate količinu vode u sistemu grijanja, birajte vrstu radijatora koji ćete koristiti. Dole je tabela karakteristika svih sorti koje se trenutno proizvode.

    Radiator Pritisak: rad, ispitivanje pritiska,

    maksimum

    Mačevanje, Ph Corr. akcija O2 Corr. Action

    besplatno

    struje

    Corr. Action

    električni par

    Dijelovi napajanja, vati Garancija
    cevasti čelik 6/129/18

    27

    6.5 / 9 postoji postoji slab 85 1 godinu
    liveno gvožđe 6/912/15

    20/25

    6.5 / 9 br br br 110 10 godina
    aluminijum 10/2015/30

    30/50

    7/8 br postoji postoji 175/199 3/10 godina
    bimetal 3557

    75

    6.5 / 9 postoji postoji slab 199 3/10 godina

    Zaključak

    Dugotrajno funkcionisanje sistema grejanja je moguće samo uz odgovarajuće proračunavanje i naknadno pravilno instaliranje. Dakle, dizajn mreže treba uzeti vrlo ozbiljno. Video u članku će dopuniti informacije.
