Izračun radijatora za grejanje privatne kuće: koje su

Zagrevanje i zagrijavanje sopstvenog doma uvijek ima jednu od primarnih vrijednosti u životu osobe, posebno ako živi u hladnim predelima, stoga možete koristiti kalkulator za računanje radijatora u privatnoj kući ili sami vršiti takve proračune, što će biti tačnije.

Ali neće biti dovoljno da izračunate koliko vam sekcija zahteva za određenu sobu, morate takođe voditi računa o maksimalnom prenosu toplote uređaja, koja je povezana sa njihovom vezom i vrstom kola, kao i pravilnom lokacijom uređaja, što je takođe od velikog značaja za stvaranje mikroklime.

Krug unutrašnjeg radijatora

Naravno, postoje mnogi zahtevi, ali nisu sve komplikovane kako izgleda na prvi pogled, što ćemo vam sada reći, a takođe ćemo pokazati i na temu video snimka u ovom članku.

Kako izračunati moć radiatora

Postoje prilično složeni proračuni koji se koriste u dizajnu stambenih i javnih zgrada, koji uzimaju u obzir mnoštvo različitih nijansi, koje se, možda, mogu poznati samo dizajnerima.

Nudimo vam jednostavniji način izračunavanja, u kojem su male greške moguće, ali, ipak, ova metoda funkcioniše i nikoga nije propustila.

Šta su radijatori

Bimetalni radijatori
  • Bimetalni radijatori za grejanje danas je moguće nazvati najzahtevnije ne samo za autonomne, već i za centralizovane sisteme - uprkos činjenici da je njihova cijena viša od livenog gvožđa, stanari ih umesto livenog gvožđa ugradjuju u svoje privatne stanove. Takva popularnost nije uzalud - uređaj je napravljen od dva metala - unutra je čelik, koji može izdržati gotovo bilo kakav pritisak u grejnom krugu, čak iu višespratnim zgradama, a na vrhu je aluminijum koji ima vrlo toplotnu provodljivost. Kao po pravilu, takve baterije su odsečnog tipa, a veličina jednog uređaja zavisiće od snage potrebne za grejanje određene prostorije.
Proizvođač Označavanje Udaljenost između ose Parametri W / W / H (mm) Maksimalni radni pritisak (bar) Segment toplotne moći (W) Zapremina sekcije (l) Masa (kg) Max ? C Garantni period
Globalni STIL 350 350 425/80/80 35 125 0.16 1.56 110 10
STIL 500 500 575/80/80 35 168 0.2 1.97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0.17 1.5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0.19 1.94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0.22 1.22 120 10
TENRAD 500 500 550/80/77 24 161 0.15 1.45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0.15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0.15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0.26 1.55 120 5
GRANDINI 500 500 530/80/80 16 167 0.38 1.85 120 5

Tabela parametara od nekih proizvođača na bimetalnim radijatorima

Čelični panelni radijatori
  • Najviše budžeta mogu se nazvati čelični grijači., gde postoji veoma visok prenos toplote, koji se dobija zbog udaljenosti između osa i ploča u obliku slova U, koje se nalaze na cevima, gdje cirkulira tečnost. One mogu biti po jedan, po dva ili po tri, iz kojih se, naravno, snaga uređaja povećava sa istom količinom vode koja cirkuliše u njoj.
  • Takve strukture su dovoljno jake i izdržljive pod visokim pritiskom, ali njihov glavni problem leži u njihovoj osetljivosti na koroziju. i to je verovatno glavni razlog zašto instrukcija ne preporučuje da ih koristite u centralizovanom grejanju - prilikom spuštanja vode kiseonik ulazi u rezervoar, što izaziva reakciju i uređaj će rđati. Takođe, čelični radijatori se koriste kao zagrijevači za peškiri, ali kao baterije su napravljeni samo po pojedinačnom redosledu, pošto je ovdje potreban pocinčan ili nerđajući čelik, a to je vrlo skupo.

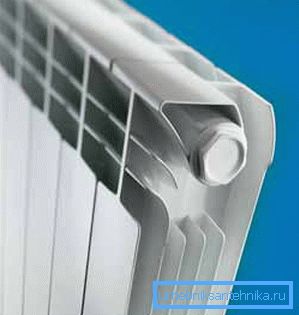

Segmentni aluminijumski radijator
  • Aluminijski radijatori imaju najveću toplotnu disipaciju., koji se mogu napraviti, i presek i panel, a napravljeni su ili ubrizgavanjem ili ekstruzijom (druga metoda je nešto jeftinija, ali ovde je slaba tačka lepljena ili zavarena). Naravno, uređaji za grijanje napravljeni od takvog metala su veoma skupi, ali, kako vi shvatate, plaćaju kvalitet i, naravno, puno novca, ali se mogu koristiti samo za autonomne sisteme. Činjenica je da hladnjak koji kruženje u takvim uređajima treba da bude antifriz sa posebnim aditivima koji se odupiru koroziji i skaliranju, a to je moguće samo u autonomnim kolima.

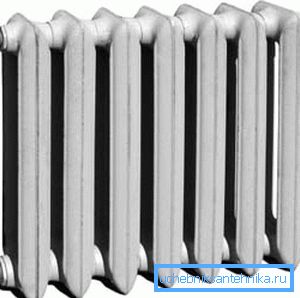

Radijator od livenog gvožđa
  • I, naravno, bolno je poznato svim litijum-litijumskim baterijama., kao na slici iznad, koji su montirani u ogromnoj većini stanova u višespratnim zgradama i postavljeni su u nove zgrade do danas, a oni se dobro uspostavili. Glavni nedostaci takvih uređaja uključuju veliki kapacitet sekcija (potrebno je zagrevati puno vode) i debelih zidova, koje se dugo zagrijavaju, ali i dugo se hlade. Međutim, centralizovani sistemi grejanja savršeno se savladaju sa takvim nedostacima - zapremina tamo ne znači malo u odnosu na opštu pozadinu, ali sporo hlađenje je vrlo zgodno, pošto je povezano sa periodičnim ciklusima cirkulacije - kada sistem ne radi, toplota se čuva (za autonomne krugove takvi radijatori će biti skupi za rad) .

Izračunajte snagu

Napomena Treba istaći da je najefikasnije mjesto za postavljanje radijatora ispod prozora. Topli vazduh iz uređaja, koji se podiže, predstavlja prepreku hladnim potezima koji se kreću od stakla.

Najefikasnije mjesto za postavljanje radijatora je ispod prozora.

Kao što smo već rekli, nećemo morati da se bavimo složenim proračunima, jer je moguće jednostavnije izračunati grejne radijatore za privatnu kuću, iako to nije sasvim tačno, međutim, ovo je efikasno i većina vodoinstalatera to radi upravo bez pokretanja sistema u rad bez pritužbi.

Ali postoje dva načina izračunavanja - u smislu površine i zapremine prostora - prva opcija je moguća samo ako visina plafona ne prelazi 270 cm, ali ako se ova brojka ispostavi više, onda se u takvim slučajevima snaga izračunava iz norme po kubnom metru.

Obratite pažnju! Za Moskvu i Moskvu po kvadratnom metru prostora potrebno je 100 W toplotne energije, a ako se računaju po zapremini, onda je potrebno 41 vati po m 3.

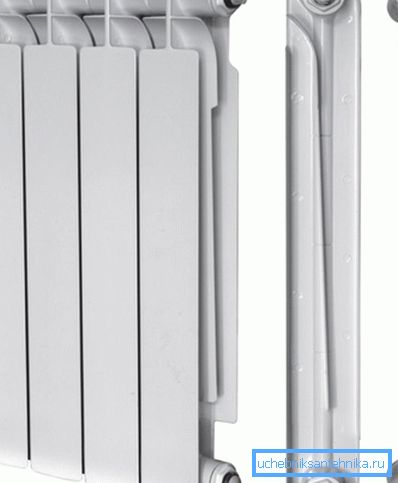

Sekcije se mogu ukloniti ili dodati

Naučimo kako izračunati broj radijatora u privatnoj kući po površini (plafoni ne viši od 270 cm) i za to ćemo koristiti formulu K broj odseka = S * 100 / P, gdje je S veličine naše sobe, a P je termička snaga jednog odseka. Na primer, uzmimo malu sobu od 34m, što znači da imamo S = 12m2, a za jedinicu uzimamo Grandini dio 130W radijatora.

U ovom slučaju, ako imamo takve podatke, onda ćemo ih zamijeniti u formuli, onda je K broj dijelova = S * 100 / P = 12 * 100/130 = 9.23. Ali, po pravilu, zaokruživanje se vrši na velik način, što znači da za prostoriju od 12m2 vam je potreban radijator iz 10 sekcija, ako je Grandini 350 (za druge uređaje pogledajte vrijednost snage u tabeli).

Za one slučajeve, ako je tavan, na primjer, ima 3m, pogodna je i druga formula - V * 41 / P i uzimamo sobu sa istom površinom, onda je K broj segmenata = V * 41 / P = 4 * 3 * 3 * 41/130 = 11.35 ili 12 sekcija sličnog radijatora.

Zaključak

Treba napomenuti da možete samostalno izrađivati ​​proračune za bilo koji radijator, a metal nije bitan ovdje - snaga sekcije ili panela je u svakom slučaju naznačena od strane proizvođača. Samo uređaje na ploči koje ne morate računati u sekcijama, već u komadima, koristeći slične formule, gdje će P biti jednak moći jednog grijača panela.
