Izračun radijatora za grejanje po površini i zapremini

17-06-2018
Grijanje

Obračun radijatora za grejanje tokom izgradnje privatne kuće ili veće popravke gradskog stana, postupak je obavezan. U ovom slučaju, ona ne igra veliku ulogu, koja grijača se koristi. Čelik, čelik, aluminijum ili bimetal, sve ove jedinice imaju sopstveni dizajnirani kapacitet, na kome su zasnovani u proračunima. Kalkulator za proračun radijatora je odlična stvar, ali šta ako nije oko? Pokušaćemo da odgovorimo na ovo pitanje.

Fotografije modernih radijatora.

Važno: izradom takvih kalkulacija, inženjeri dizajna koriste više od desetak različitih vrsta recepta i definicija. Međutim, osnovni zakonski propis se smatra SNiP 41-01-2003. Na njemu se kontrolne vlasti oslanjaju na proces prihvatanja predmeta.

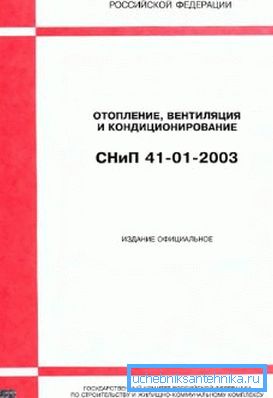

Standardi.

Kako dobiti indikativne podatke

Nije uvek potrebno precizno izračunati broj radijatora. Uradite veliki remont u gradskom stanu, biće vam dovoljno indikativnih podataka koji se mogu dobiti za nekoliko minuta na osnovu standardnih prosjeka.

Izračunajte veličinu baterije na području sobe

Ovaj metod se smatra najjednostavnijim i sjajnim za vlasnike stanova u standardnim urbanim viškovima. U zgradama visokog stepena, u principu je nerealno značajno uticati na većinu parametara prostorije, zbog čega često nema smisla proučavati labirint složenih termičkih inžinjerija.

Približna opcija izračunavanja.

Prema odobrenom SNiP-u, kako bi zagrejali 1m? stanovnici stanova centralnog dijela naše velike zemlje trebaju 100 vati. Ova vrijednost uzima se kao prosjek za stanove sa standardnom izolacijom i plafonima ne više od 3m. Pod istim uslovima na sjeveru, potrebno je 150-200 W. U južnim područjima, po pravilu, oni su orijentisani na 60 vati.

Uputstvo za bilo koju bateriju sadrži podatke o svojoj moći. Samo treba razmnožiti kvadrat prostorije za 100 W i podijeliti po nazivnoj vrijednosti jedne od dijelova izabranog radijatora.

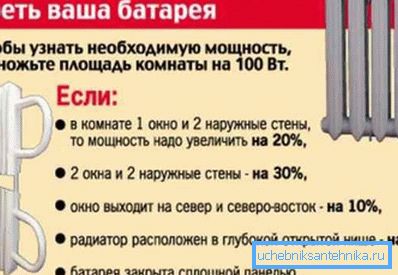

Približne tolerancije.

Važno: prema odobrenim pravilima, dokumentacija na bateriji označava snagu koju će se izdati na temperaturi rashladne tečnosti od 70 ° C. Ako je temperatura u sistemu niža, izlaz toplote proporcionalno se smanjuje i potrebno je instalirati više sekcija. U ovom slučaju, pogodno je koristiti kalkulator za izračunavanje broja radijatora, gdje možete podesiti stvarnu temperaturu.

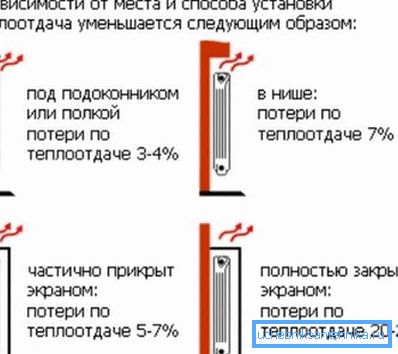

Gubitak toplote u zavisnosti od lokacije baterije.

Kao što smo rekli, ovaj metod izračunavanja je približan, kao što su prisustvo balkona, broj i veličina prozora u prostoriji, kao i niz drugih amandmana nisu jasno uzeti u obzir. Da bi se nadoknadile sve ove vrste toplotnih gubitaka, uobičajeno je povećanje završne cijene za 20%. Ako se obračun vrši za kuhinju, onda možete ostaviti sve što jeste, bez gubitaka toplote. Kako kuhinja ima dodatne izvore toplote.

Zavisnost broja sekcija na zapremini sobe

Ovim metodom preferiraju vlasnici otvorenih planova sa visokim plafonima. Takođe se dobro uklapa kada morate da izračunate veličinu baterije u privatnoj vikendici ili u sobi sa dva ili više nivoa.

Izračunavanje potrebnog broja radijatora ovde se zasniva na zapremini prostora. To jest, prvo morate računati broj kubnih metara, pomnožujući dužinu, širinu i visinu.

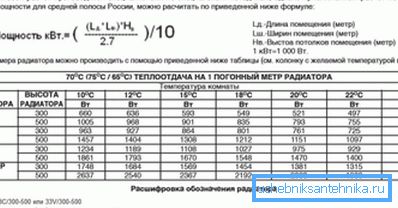

Formula približni proračun.

Kao iu prvom slučaju, uslovni podaci se uzimaju kao osnova. Veruje se da je za centar Rusije za grejanje 1m? u panelnoj kući sa standardnom toplinom, potrebno je 41 vati energije. Za zidove od cigle debljine 2 ili više cigle, kao i za privatne kuće sa poboljšanom izolacijom potrebne su 34 vati. Poznavajući zapreminu sobe i snagu 1 sekcije, lako je izračunati broj sekcija.

Na primer, zapremina kuhinje u opečnoj kući starije zgrade od tri do četiri metra sa visinom plafona 4 metra biće 48 metara? (3x4x4 = 48). Shodno tome, za grejanje potrebno je 1.632 KW (48x34 = 1.632). Prosječni deo snage poznatog livena gvožđa MS-140 je 160 W. Sada je 1.632 kW, podelite 160 W i dobijate 10.2 sekcije.

Horizontalni izgled sekcije.

Pošto smo razmišljali o kuhinji, možete ga zaokružiti. Za druge prostorije, uobičajeno je da se okupi. Plus, kako bi se nadoknadili sve vrste toplotnih gubitaka u običnim prostorijama, konačna vrijednost se povećava za 20%.

Savet: Da se ne bi smetalo približnim proračunom broja baterija u tipičnim zgradama, razvijen je stol za računanje radijatora. Ovo je pogodan uređaj, često ga koriste konsultanti prodavnica hardvera.

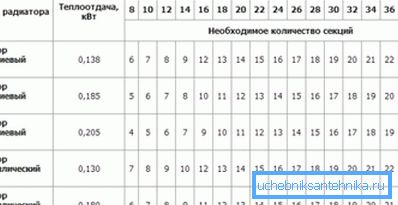

Tabela za aluminijum i bimetalne sekcije.

Tačne proračune

Tačan proračun radijatora grejanja se, po pravilu, vrši tokom izgradnje privatne kuće ili prilikom remonta modernih stanova sa slobodnim rasporedom. Cijena visokokvalitetnih bimetalnih, čeličnih ili livenih radijatora je prilično visoka, tako da svaka dodatna sekcija ima značajan uticaj na budžet.

Precizno proračunavanje sopstvenih ruku nije toliko težak kakav se čini. Princip samog obračuna se ne razlikuje mnogo od prethodnih opcija, osnovna formula je sasvim jednostavna. Cijeli problem je u nadležnom odabiru više faktora, od kojih je svaki odgovoran za specifične karakteristike i karakteristike zgrade.

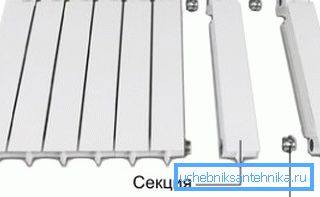

Princip povezivanja sekcija.

CT = NhShK1hK2hK3hK4hK5hK6hK7

  • U ovom slučaju (CT) ovo je potrebna količina toplote potrebna za održavanje udobne temperature u sobi oko 20? S;
  • (N) je konstantna vrijednost i karakteriše tabelarni iznos toplote po kvadratnom metru. To je ista vrednost koju smo koristili u približnom proračunu zasnovanom na kvadraturi. 100 W za centar Rusije, 150-200 W za sever i 60 W za jug;
  • (S) u našoj formuli, to je prostor u prostorijama za koje se proračunato grejanje;

Zatim dolazi niz koeficijenata podizanja i spuštanja, koji su ustvari odgovorni za glavne karakteristike zgrade.

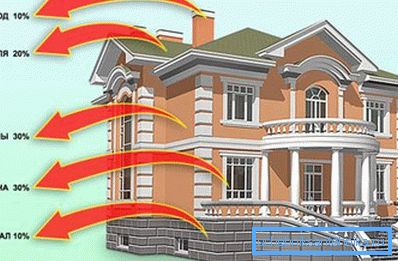

Prosječan gubitak toplote u kući.
  • K1 je odgovoran za nivo i kvalitet zastakljivanja zgrade:
  • Stari drveni ramovi sa dva panela imaju faktor od 1,27;
  • Moderna plastika sa dvostrukim zastakljenjem uslovno uzeta kao jedinica;
  • Ojačani okvir sa trostrukom zastakljenošću računa se kao 0,85;
  • K2 je odgovoran za kvalitet izolacije spoljnih zidova:
    • Staro armirano-betonske ploče obložene pločicama imaju koeficijent od 1,27;
    • Postavljanje u dve cigle ili ploče sa dodatnom spoljnom izolacijom uzima se kao jedinica;
    • Savremeni građevinski materijali kao što su pjenasti i gasni beton, kao i obloga sa izolacijom mineralne vune ili pene imaju vrednost od 0,85.

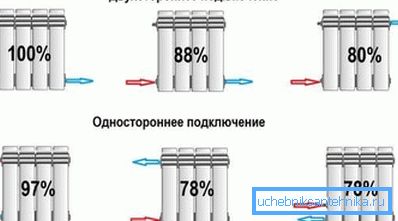

    • Gubitak toplote u zavisnosti od vrste priključka baterije.
      • K3 je odgovoran za najhladu sedmicu godine, tačnije za prosječnu temperaturu preko 7 dana na vrhuncu zimskih mraza. Ovde počinjemo sa -10? S.

      Dalje, pri svakom smanjenju temperature za -5 ° C, 0,2 se dodaje koeficijentu:

      • Dakle, kod -10? Sa vrijednošću 0,7 je uzeto;
      • Na -15? S uzima se vrednost 0,9;
      • Na -20? Uz vrednost 1.1 je uzet;
      • Na -25? Sa vrijednošću 1,3;
      • Na -30 ° C, uzima se vrednost 1,5, i tako dalje;
      • K4 karakteriše procentualni omjer kvadrata poda do površine prozora za prozore.

      Tu je i određena regularnost sa povećanjem površine za 10%, koeficijent se povećava za 0,1:

      • Za 10% vrednost je 0,8;
      • Za 20% vrednost je 0,9;
      • Za 30% vrednost je 1;
      • Za 40% vrijednost je 1.1;
      • Za 50% vrijednost je 1,2, i tako dalje;

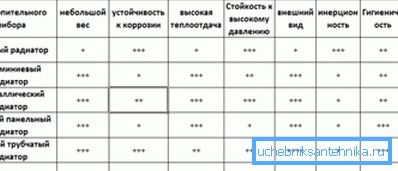

      Upoređivanje radijatora.
      • K5 karakteriše prostor koji se nalazi na sledećem, spratu:
      • Ovdje je uobičajeno uzeti neogrevani tavan kao jedinica;
      • Za toplo potkrovlje, ova vrijednost će biti 0,9;
      • Ako se stambeni stan nalazi iznad, onda će koeficijent biti jednak 0,8;
    • K6 je odgovoran za broj zidova koji su direktno okrenuti ulici:
      • Za 1 zid će biti jednako 1.1;
      • Za 2 zidova će biti 1,2;
      • Za 3 zida će biti jednako 1.3;
      • Ako su svi zidovi okrenuti ulici, onda je koeficijent 1.4;
      • K7 je odgovoran za visinu plafona.
      • Evo koraka ide gore, za svako pola metra vrednost se povećava za 0,05:

        • Visina plafona od 2,5m se smatra referencom i uzima se kao jedinica;
        • Plafon od tri metra ima odnos od 1,05;
        • Tri i po metara 1.1, itd.

        Kada ste odlučili o koeficijentima, izvršili proračun i konačno dobili količinu toplote, on će, kao iu prethodnim slučajevima, morati biti podijeljen toplotnim kapacitetom od 1 odseka.

        Moderni čelični radijator.

        U ovom članku prikazani su primeri kalkulacija.

        Zaključak

        Naravno, izračunavanje radijatora za grijanje pomoću programa kalkulatora je neuporedivo pogodnije i brže. Ali, kao što vidite, čak i bez takvog asistenta, sasvim je realno napraviti tačan proračun sa svojim rukama.

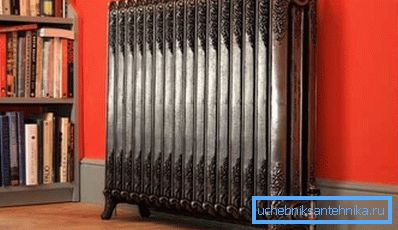

        Vanjski liveni radijator.
