Izračun radijatora za grejanje po kvadratnom metru: opcije

Ovaj članak se odnosi na broj kvadrata za koje je namenjen jedan radijator. Mi ćemo saznati kako izračunati broj sekcija sa poznatom površinom sobe i saznati koji dodatni faktori utiču na potrebu za toplotom kuće ili stana.

Tabela moći u odnosu na oblast.

Jednostavna proračunska površina

Opcija 1

U prvoj aproksimaciji, broj radijatora po kvadratnom metru može se izračunati korišćenjem najjednostavnije šeme: jedan deo zagreva 2 m2 stambenog prostora. Stoga, za sobu od 20 m2, dovoljno je baterija u deset dijelova.

Uputstvo je izuzetno jednostavno, pristupačno i daje izuzetno netačne rezultate. Razlozi?

Molimo vas:

  • Prema Sovjetskom SNiP-u za umerenu klimatsku zonu, snaga radiatora po kvadratnom metru treba biti jednaka 100 vati. Dozvolite mi da pitam, dragi čitalac: za koji deo Rusije karakteristična temperamentna klima? Jasno nije za sve, zar ne?

Referenca: potrošnja toplote kroz zatvorene konstrukcije sa istom strukturom izolacije proporcionalna je temperaturnoj razlici sa ulicom. Na +20 u sobi, potreba za toplotom za spoljnu temperaturu na 0 i na -40 će se razlikovati tačno tri puta.

  • Dati proračun za izračunavanje podrazumeva da se radijatorski deo daje 200 vati toplote. U međuvremenu, ovaj prenos toplote je tipičan samo za aluminijumske i bimetalne radijatore na temperaturi rashladne tečnosti od 90 stepeni. Dogovorite se da će koliko kvadrata jedan dio aluminijuma radijatora zagrijavati u idealnim uslovima biti prilično stajao za sve vrste uređaja za grejanje.
Čelični radijator sekcije prelazi na aluminijum u smislu prenosa toplote za pola.

Opcija 2

Dobićemo precizniji rezultat ako podijelimo račune u dva koraka:

  1. Prvo, izračunamo potrebu za toplotom za sobu, uzimajući u obzir klimatsku zonu;
  2. Zatim pronađemo potreban broj segmenata uređaja za grijanje, uzimajući u obzir njihov stvarni prenos toplote.

Potreba za toplotom po kvadratnom metru za različite klimatske zone je sljedeća:

Region Potreba za toplotom, vati / m2
Krasnodarska oblast 70
Moskovska oblast 120
Novosibirsk region 150
Khabarovsk region 160
Chukotka, Yakutia 200

Međutim, prosečne vrednosti prenosa toplote iz različitih uređaja za grejanje za temperaturu rashladne tečnosti su +90 i sobna temperatura je +20:

Tip radijatora Protok grejanja, vati / sekcija
Aluminijum 200
Bimetalni 180
Liveno gvožđe 160
Čelik 120

Da razjasnimo: izračunavanje radijatora za grejanje celika preko kvadrature u sobi pomoću nominalne nominalne snage dati će donekle tačan rezultat samo za cevne sekcijske uređaje. U slučaju panelnih radijatora i grejnih konvektora, možete se oslanjati isključivo na njihove karakteristike pasoša.

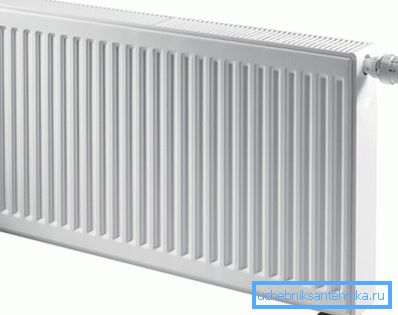

Prilikom procene snage panela radijator će morati da se osloni na tehničku dokumentaciju.

Dozvolite nam, na primjer, da napravimo svoje proračune za čelične radijatore po kvadratnom metru i za čitav prostor za 20 metara prostora u Yakutsku.

  • Jedan deo cijevne baterije može da grije 120/200 = 0,6 m2 sobe.
  • Ukupna potražnja za sobom biće 20 * 200 = 4000 vati, što odgovara 4000/120 = 33 (sa zaokruživanjem) sekcija.

Obračun po zapremini

U nekim slučajevima, pitanje koliko je odeljaka radiatora po kvadratnom metru neophodno za grejanje je potpuno besmisleno.

Kada tačno

  1. Sa nestandardnom visinom plafona. Grejanje će zagrejati celokupan volumen stanova; Složićete se da će se ova zapremina značajno razlikovati sa visinom plafona 2,5 i 4,5 metra.

    Što je veći tavan, to je veći trošak grijanja.

  2. Sa kvalitetom izolacije, znatno se razlikuju od onih koje preporučuju kućni kodovi. Vrijednost od 100 vati / m2 bila je značajna za tipične projekte kuća sovjetske ere; moderne, energetski efikasne zgrade, čak i uz standardnu ​​visinu stropa, ne zahtevaju više od 60 W / m2.

Opcija 1

Prva proračunska šema pogodna je za sobe sa nestandardnim visinama stropa i standardnom izolacijom.

  • 40 vati termalne energije uzima se po kubnom metru zapremine prostorije;
  • Za uglove i kraj sobe u stambenoj zgradi se koristi faktor od 1,2, za ekstremne podove, 1,3, za zasebne privatne kuće, 1,5;
  • Prozor dodaje 100 W za gubitak toplote, vrata koja vode do ulice - 200;
Termička kamera vam omogućava da procenite gubitak toplote kroz prozore.
  • Uvodi se regionalni koeficijent (0,7 - 2,0 u zavisnosti od klimatske zone).

Hajde još jednom da izračunamo potrebu za toplotom u našoj sobi u Yakutsku, navodeći da je visina plafona u njemu 3,2 metara, soba se nalazi na prvom spratu i ima dva prozora.

  1. Zapremina površine 20 m2 biće 20 * 3,2 = 64 m3.
  2. Pomnožite jačinu zvuka na bazi 40 W / m3: 64 * 40 = 2560.
  3. Prvi sprat povećava gubitak toplote kroz plafon: 2560 * 1.3 = 3328.
  4. Dva prozora dodaju 200 vata na ovu vrijednost. 3328 + 200 = 3528.
  5. Klima Jakutsk-a (prosječna januarska temperatura je -38 ° C) prisiljava maksimalnu vrijednost regionalnog koeficijenta: 3528 * 2 = 7056.

Primenjujući ovu snagu u broju delova aluminijumskih baterija, doći ćemo u stanje blage panike: za grejanje vam je potrebno 35 sekcija! I to je u savršenim uslovima.

Opcija 2

U praksi, ako se termička snaga izračunava kvadratnom, radijatori će biti previše za područje sobe. Činjenica je da visoka cena energije čini graditelje da poboljšaju kvalitet toplotne izolacije zgrada.

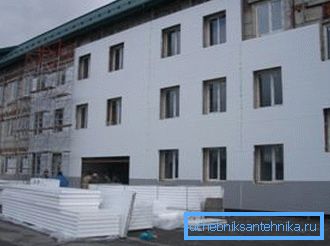

Zagrijavanje fasade može smanjiti gubitak toplote za pola.

Za sobe sa proizvoljnom visinom plafona i nestandardnom izolacijom, koristi se sledeća formula za proračun toplotne energije:

Q = V * Dt * k / 860.

U njemu:

  • Q - snaga u kilovatima;
  • V - zapremina u kubnim metrima;
  • Dt je izračunata razlika u temperaturi sa ulicom (delta između sanitarnog standarda sobne temperature i prosečnog minimuma zime);
  • k je koeficijent stepena zagrevanja.

Vrednosti k se uzimaju jednako:

  • Za zgrade sa trostrukom zastakljenom energijom i spoljašnjom pjenom ili kaputom od mineralne vune - 0,6-0,9;
  • Za kućište od opeke sa debljinom zida od 500 mm i dvostrukim zastakom - 1-1,9;
  • Za cigle zgrade sa debljinom zida od 250 mm i prozorima od jednog stakla - 2-2,9;
  • Za neizolirane zgrade - 3-4.

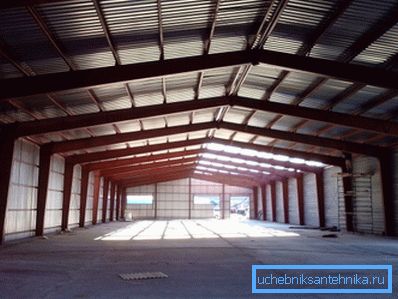

Primer izgradnje ove druge kategorije mogao bi poslužiti kao hladno skladište na fotografiji.

Za naše uslove:

  1. Zapremina sobe koju smo već izračunali i iznosi 64 m3;
  2. Dt = 22 - (-41,5) = 63,5 C;
  3. Koeficijent toplotne izolacije za sve nove kuće izgrađene u uslovima krajnjeg sjevera može se sigurno uzeti jednako 0,6 - 0,8.
  4. Izračunavanje je u obliku Q = 64 * 63.5 * 0.6 / 860 = 2.84 kW.

Zaključak

Koja od šema izračunavanja će izgledati čitaocu koja je najpogodnija za njegove uslove, zavisi od njega. Dodatne tematske informacije možete dobiti tako što ćete pogledati priloženi video u ovom članku. Successes!
