Izračun radijatora: određivanje optimalnih performansi

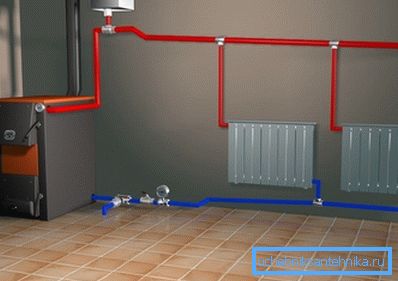

Izračunavanje broja radijatora mora se izvršiti u fazi projektovanja sistema. Na ovaj način ćemo moći unaprijed saznati koliku količinu proizvoda trebamo kupiti i kako ih bolje urediti za efikasnije grijanje.

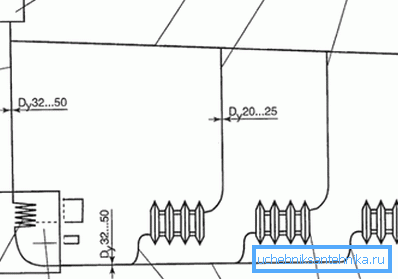

Preporuke o proračunu parametara kruga grijanja, kao i sve potrebne podatke za ovo, predstavljamo u našem članku.

Nominalna emisija toplote različitih radijatora

Prije izračunavanja broja radijatora, potrebno je odrediti koje vrste uređaja za grijanje ćemo koristiti. Činjenica je da različiti modeli grejača imaju svoje karakteristike prenosa toplote, te stoga, sa istim zahtjevima performansi, morat ćemo ih kupiti i instalirati različite količine.

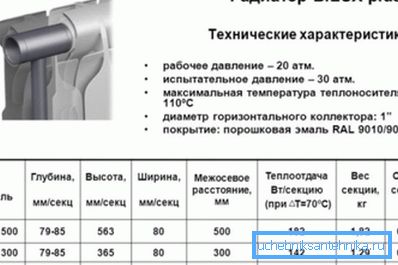

Po pravilu, podaci o prenosu toplote su navedeni u specifikaciji proizvoda, tako da će glavni izvor informacija biti uputstva za određeni model baterije. Međutim, u nastavku ćemo vam dati referentne podatke koji će vam omogućiti da izvršite barem približni proračun.

Obratite pažnju! Uz naziv "prenos toplote" u dokumentima često daju definiciju "snage" ili "toplotnog fluksa". Ovi izrazi znače približno istu stvar, tako da možete lako koristiti podatke koje je proizvođač pružio za proračune.

Performanse grejne baterije zavise prvenstveno od materijala iz kojeg je napravljen:

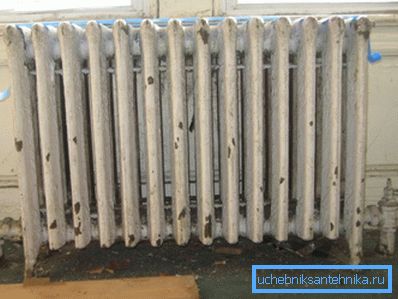

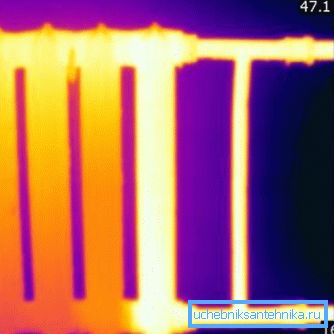

• Radijatori svinjskog željeza u ovom parametru su očigledni autsajderi. Prema tome, nominalna brzina prenosa toplote jednog dela modela MC140 je oko 180 W, ali stvarne cifre retko prelaze 60-70 W. To je zbog činjenice da umesto nominalne 90 ⁰C u cevima voda retko greje iznad 80 ⁰C, tako da se izračunavanje radijatora od livenog gvožđa treba obaviti sa dobrom marginom.

• Čelični radijatori karakterišu vrijednosti od 170 do 190 W po odjeljku. Treba napomenuti da ovakvi tipovi toplotnih gubitaka radijatora pri zagrevanju same površine baterije neće biti toliko veliki kao kod livenog gvožđa. Ali uz smanjenje temperature vode u cevi do 70 ⁰Sa (ne neobičnim) snagom će se značajno smanjiti.
• Aluminijski radijatori pokazuju prilično dobre performanse prenosa toplote - od 200 do 220 W / sekcija. Ukoliko nije bilo visoke cijene i podložnosti za koroziju u kontaktu sa zagađenom vodom, mogli bi se sigurno preporučiti kao idealno rješenje.
• Izračunavanje snage radiatora sklopljenih pomoću bimetalne tehnologije (čelične cevi sa aluminijumskim hladnjakom) obično se zasniva na vrijednostima sličnim modelima aluminijuma. U proseku, performanse se kreću od 150 do 200 W, što je dovoljno za kvalitetno grijanje.

Obratite pažnju! Ponekad, umesto vatova, karakteristike proizvoda su označene kalorijama na sat. Prevođenje vrednosti je prilično jednostavno: 1 W = 860 cal / h.

Poznavajući koliko toplota odlazi na radijator, izračunavanje snage grejne baterije može se izvesti bez ikakvih poteškoća.

Određivanje broja baterija

Izračunavanje potrebne snage

Pitanje kako izračunati grejnu bateriju za određenu kuću ili stan se zasniva na minimalnoj snazi ​​koja je potrebna za zagrevanje sobe. Ako ima previše baterija, nadoplataćemo za zagrijavanje, a sa nedostatkom radijatora nećemo moći postići ugodnu temperaturu. Shodno tome, moramo pronaći "središnje mesto" sopstvenim rukama. Ovo se može učiniti na dva načina.

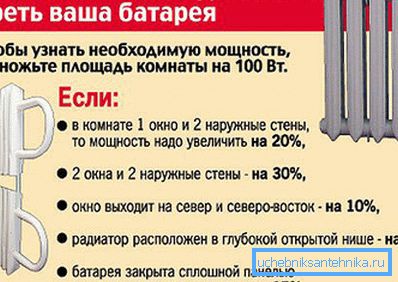

Prvi način obračuna je izuzetno jednostavan i baziran je na analizi ukupne površine sobe:

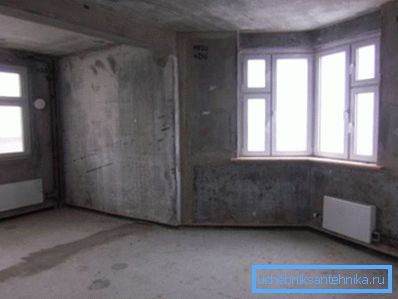

• Ako postoji jedan prozor i jedan spoljni zid u prostoriji za koju se obračun vrši, onda za svakih 10 m² potrebno je 1 kW toplotnog kapaciteta baterija.
• Ako postoje dva ili više prozora ili dva spoljna zidova, minimalni kapacitet se povećava na 1,3 kW na svakih 10 kvadratnih metara.

Obratite pažnju! Sve frakcijske vrednosti dobijene tokom proračuna su zaokružene. Tako ćemo dobiti potrebnu rezervu snage, koja će biti vrlo korisna ili u ekstremnim hladnim uslovima ili kada se temperatura rashladne tečnosti smanjuje.

Drugi metod je precizniji.

Obračun se vrši formulom W = S * h * 41, gdje:

• W - minimalno rasipanje toplote baterija.
• S je prostor sobe.
• h - visina plafona.
• 41 - faktor konverzije u vatima.

Izračun radijatora za određeni primer će biti dat u sledećem poglavlju.

Primer računanja

Dakle, da bismo olakšali razumevanje svih nijansi, izračunajte koliko radijatora treba instalirati za zagrevanje uslovne prostorije dužine 5,5 m, širine 4 m, visine plafona 2,7 m.

Zamijenite ove cifre u formuli i dobijamo:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (kao što se zapamtimo, zaokruživanje je veliki način).

Sada izračunavamo broj segmenata radiatora za različite metale:

• Baterije od livenog gvožđa: 2500/120 = 20.8. Okrugli do 21.

Obratite pažnju! Za izračunavanje uzimamo prosječnu vrijednost od 120 W po odjeljku kako bi kompenzirali gubitke usled smanjenja temperature rashladne tečnosti. Na isti način, mi ćemo na neki način potcijeniti nominalne vrijednosti za čelične i aluminijumske baterije.

• Čelik: 2500/160 = 15.6. Za zalihu imamo 16.
• Aluminijum i bimetal: 2500/190 = 13.1. 14 ivica treba biti dovoljno.

Važno je napomenuti i to da se neki modeli čelika, aluminijuma i bimetalnih radijatora proizvode u obliku monoblokova, tj. ne zbirom pojedinačnih ivica, već holističnom konstrukcijom. U ovom slučaju, izračunavanje treba da sadrži informacije o učinku cjelokupne jedinice i izračunati potreban broj takvih dijelova.

Zaključak

Nakon što smo izvršili izračunavanje grejne baterije prema svim pravilima, garantujemo da će sistem koji smo mi opremili moći osigurati održavanje optimalne mikroklime u odabranoj sobi. U ovom slučaju neće biti viška toplote, što dovodi do nepotrebnog otpada niti njegovog nedostatka. Video priloženi članak će pomoći početnicima da bolje razumeju složenost postavljenog pitanja.
