Izračun radijatora grejanja: potreba za toplotnom energijom

Tema ovog članka je izračunavanje radijatora za grijanje u stanu ili privatnoj kući. Moramo da saznamo kako se proračunava potreba za sobom u toploti i koji bi termički kapacitet odseka grejnih uređaja trebalo da bude orjentisan.

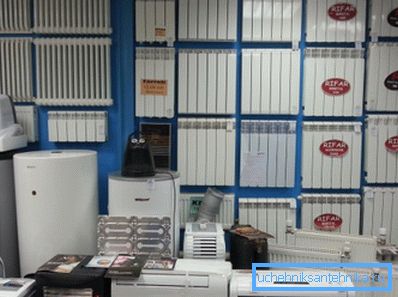

Kupovina treba početi sa proračunima.

Potražnja toplote

Iz očiglednih razloga, izračunavanje broja radijatora počinje sa procjenom potrebe za toplotom. Graditelji obično koriste prilično složene šeme koje uzimaju u obzir toplotni otpor zidova, temperaturu najhladnijeg pet dana i puno drugih faktora. Međutim, nećemo ići u divljine složenih formula i upoznati se sa par najjednostavljivijih metoda.

Procjena površine

Jednostavan proračun područja će dati pouzdan rezultat ako se radi o stanu u stambenoj zgradi sovjetske gradnje negde u centralnoj Rusiji. Za privatnu kuću, to nije pogodno već zbog značajnih varijacija u visini plafona: promjena u ovom parametru utiče na količinu vazduha koji se zagreva sistemom grijanja i površinom zidova kroz koje kuća gubi toplotnu energiju.

Izračunavanje toplotne moći radijatora vrši se jednostavnim deljenjem površine zagrejanog prostora za 10: jedan kilovat toplote omogućava zagrevanje površine od 10 kvadratnih metara.

Odnos između prostora i potrebe za toplotnom energijom.

Da, kao primer, procenimo potrebu za toplotom u dvosobnom stanu od 59 kvadratnih metara.

Grejane sobe - 20-metara hodnik, 18 metara spavaće sobe i 8-metara kuhinja.

  1. Ukupna toplotna snaga grejača bi očigledno bila 59/10 = 5,9 kW.
  2. Ova snaga treba podeliti između soba u odnosu 20: 18: 8. Zašto ne bi koristili jednostavan proračun radijatora za grejanje na području svake sobe? Da, jer baterije moraju grijati ne samo ove prostorije, već i kupatilo i hodnik, bez grejnih uređaja. Rešavanje jednostavne jednačine će nam dati vrednosti radijatora od 2.5 KW, 2.4 KW i 1 KW, respektivno.

Nuance: pošto kuhinja ima dovoljno vlastitih izvora toplote (bar - peć i izmjenjivač toplote frižidera), jer se toplotna snaga grejanja obično uzima nešto manje nego za sobe - 0,6-0,8 KW / 10 m2.

Procenjeno po zapremini

Malo komplikovanije je izračunavanje snage radijatora po zapremini prostora.

Pored same količine vazduha, ova shema za izračunavanje uzima u obzir niz dodatnih parametara:

  • Prisustvo vrata i prozora. Kao po pravilu, kroz njih se gubi više toplote nego kroz prazan zid.
Na ekranu snimača jasno je vidljiva toplotna curenja kroz prozore.
  • Tip objekta (stan u stambenoj zgradi ili privatnoj kući). U drugom slučaju, grijana prostorija ima veliku površinu običnih zatvorenih objekata sa ulicom, što povećava gubitak toplote kroz njih.
  • U slučaju stana - njegova lokacija u kući. Apartman u uglu opet ima najmanje dva zajednička stana sa ulicom.
  • Konačno, formula izračunavanja uzima u obzir klimatske karakteristike regiona u zemlji. Očigledno je da će u Yakutsku potreba za toplotom biti veća nego u Sočiju.

Pa kako možete izračunati grejnu snagu po kubnim kapacitetima?

  1. Za baznu vrednost se uzimaju 40 vati po kubnom metru zapremine zagrejanog prostora.
  2. Za uglovne stanove u stambenoj zgradi koriste se koeficijenti od 1,2 - 1,3 (zavisno od površine zidova koji su uobičajeni sa ulicom). Za privatnu kuću, koeficijent je jednak 1.5: kao što se sećamo, to će izgubiti toplotu kroz sve zidove, pod i krov.
Ugaona lokacija apartmana povećava gubitak kroz zidove.
  1. Rezultat multiplikacije se dodaje 100 vata na svaki prozor i 200 na svaka vrata koja vode do ulice.
  2. Dobijena vrijednost se pomnoži sa regionalnim koeficijentom:
Region Vrednost koeficijenta
Krasnodarska oblast, Krim 0,7 - 0,9
Moskvi i Lenjingradskim regijama 1.2 - 1.3
Siberia, Daleki Istok 1.5
Yakutia, Chukotka 2.0

Hajde da izračunamo prenos toplote sa radijatora - radijator, konvektor, registar ili bilo koji drugi tip grejača - u sledećim uslovima:

  • Ogrevana soba je privatna kuća u Verkhoyansku (prosječna januarska temperatura je -45,4 ° C, minimum je -67,6 ° C) dimenzija 12x6 metara sa plafonom visine 3,2 metra.
Verkhoyansk se raspravlja sa Oimyakonom za naslov hladnog stuba na sjevernoj hemisferi.
  • Kuća ima dva vrata i četiri prozora.

Hajde da započnemo

  1. Grejani volumen biće jednak 12 * 6 * 3,2 = 230 m3 (sa zaokruživanjem).
  2. Osnovna vrednost toplotne energije je 40 * 230 = 9200 vati.
  3. Budući da je ovo privatna kuća, propuštanje toplote kroz omotač zgrade nas primorava da pomnožimo rezultat za 1,5. 9200 * 1,5 = 13800 vati.
  4. Prozori i vrata će pogoršati situaciju: 13800+ (4 * 100) + (2 * 200) = 14600.
  5. Na kraju, klimatska zona će takođe napraviti sopstvena podešavanja: 14600 * 2 = 29200 vati.

Zanimljivo: tipičan online kalkulator za proračun radijatora ne dozvoljava vam da navedete minimalnu temperaturu na ulici ispod -30 - -35C. Shodno tome, on procenjuje potrebu za našom izgradnjom u termoenergetici približno u polovini rezultata dobijenog od nas.

Sa spuštenim izlazom grijanja, kuća će teško biti topla.

Radijatori

Vrsta

Prvo, upoznajte se sa vrstama radijatora koji se koriste u sistemima grejanja i njihovim ključnim karakteristikama.

  • Aluminijumske baterije - najpopularnije rešenje za nezavisne sisteme grejanja. Njihova glavna prednost je prilično skromna cena (od 250 rubkova po sekciji); mane mogu biti sasvim uslovno pripisane malom toplotnom kapacitetu i umerenom otpornosti na unutrašnji pritisak (do 10-16 atmosfera).
Vodeni čekić razbio bradavicu od aluminijumskih niti.

Nuance: aluminijum stvara galvanski par sa bakrom. Aluminijski radijatori se ne mogu koristiti u istom krugu sa bakarnim cevima: slaba struja koja se javlja između metala doprinosi njihovoj ubrzanoj koroziji.

  • Liveno gvožđe se malo razlikuje od aluminijuma otpornošću na hidraulični pritisak (iste 10-16 atmosfere); ali ima mnogo veći kapacitet toplote. Toplotna inercija sistema grejanja je vrlo korisna za njegovo funkcionisanje od kotla na čvrsto gorivo sa periodičnim potapanjem.
  • Određivanje imovine čeličnih baterija je najviša snaga. Omogućava da se ti grejači koriste u svim sistemima centralnog grejanja: temperaturni i pritisni pritisci su apsolutno sigurni za sve zavarene konstrukcije.

Nedostaci čeličnog radijatora uključuju umerenu toplotnu provodljivost materijala, što čini da je fino nanošenje gotovo beznačajno: krajevi rebara uvek će biti mnogo hladniji od hladnjaka.

  • Bimetalni radijatori u potpunosti rešavaju ovaj problem.. Čelično jezgro odseka pruža svoju zateznu čvrstoću, a aluminijumska školjka obezbeđuje veliku površinu ploče sa visokom toplotnom provodnošću. Ova vrsta baterije je nedavni hit sa vlasnicima stanova sa centralnim grejanjem.

Nuance: kada instalirate sistem centralnog grejanja sopstvenim rukama u kompletu sa bimetalnim radijatorima, bolje je izabrati čelične cijevi, a ne metal-polimer ili plastiku. U čemu je razlog za obuku - lako je razumeti: koja je tačka sastavljanja baterija sposobnih da izdrže nagib pritiska do 50 kgf / cm2, ako se napojna linija lomi već na 15?

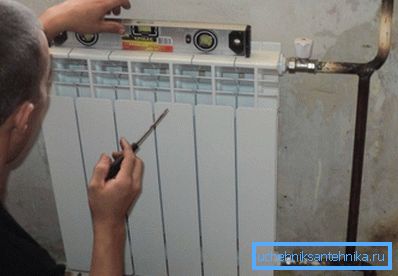

Bimetalni radijator na fotografiji montiran je na čeličnu liniju.

Tipične vrednosti prenosa toplote

Nakon izračunavanja kapaciteta radijatora grejanja za određenu sobu, moramo izračunati broj sekcija u njemu. Očigledno, za ovo morate znati glavni parametar - prenos toplote jednog odseka.

Tačne vrednosti se uvek mogu naći u pratećoj dokumentaciji za grejač ili na veb lokaciji proizvođača.

Tipično - za većinu proizvoda na tržištu su sledeći:

  • Odeljak od livenog gela standardne veličine (sa rastojanjem od 500 mm na bočicama) u mogućnosti je osloboditi oko 160 vati toplote.
  • Izračunavanje bimetalnih radijatora grejanja se može izvršiti, počevši od prenosa toplote od 180-vatne sekcije.
  • Obračun radijatora za grijanje aluminijuma obično se vrši na osnovu vrednosti od 200 vati po odjeljku.
Vrednosti prenosa toplote za neke vrste grejača.

Dakle, za našu kuću u Verkhoyansku nam treba 29.200 / 200 = 146 aluminijumskih sekcija.

Kao i uvek, postoji niz nijansi.

  1. Proizvođači označavaju vrednosti toplotnog toka na temperaturi rashladnog sredstva jednaka 90C. Stvarne vrijednosti su obično manje.
  2. Sa jednostranim priključkom dugog grejnog prekidača, poslednja sekcija će uvek biti hladnija od prve. Radiator u 10 ili više sekcija bolje je povezati sa dve strane; Na taj način ćemo obezbediti kanal hladnjaka duž cele dužine kolektora. Osim toga, u ovom slučaju, baterija ne treba da se pere.
Bilateralno povezivanje baterije će omogućiti zagrevanje na svim dužinama.
  1. Izračunavanje čeličnih radijatora je problematično jednostavno zato što nemaju sekcije, a dimenzije variraju od modela do modela. Za informacije o toplotnoj snazi ​​uređaja morat ćete otići na web lokaciju proizvođača.

Zaključak

Nadamo se da će predložene metode izračunavanja pomoći čitaocu u projektovanju sistema grijanja za svoje kuće.

Priloženi video, kao i uvek, sadrži dodatne informacije. Successes!
