Izračun ekspanzijske posude za grejanje: jednostavni i
Ovaj članak govori o tome kako izračunati ekspanzioni rezervoar za grijanje u vašem privatnom domu. Predstavljamo neophodne formule za proračune i neke dodatne podatke koje možda čitaocu treba. Pa idi.
Rezervoar
Prije nego što počnemo sa proračunima, vrijedi razumjeti jednu suptilnost. Ukupna zapremina ekspanzionog rezervoara i proširenje hladnjaka su dve vrednosti koje su međusobno povezane, ali uopšte nisu jednake jedna drugoj.

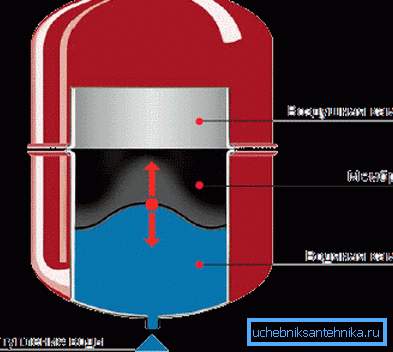

Ovo direktno proizlazi iz šeme rada uređaja koji istražujemo:
- Kapacitet je podeljen na dva dela elastičnom gumenom membranom.. Jedan deo rezervoara je dizajniran da bude napunjen hladnjakom, dok je drugi ispunjen vazduhom sa nekim nadpritiskom.
- Dio kontejnera namenjen za nosač toplote isporučuje se sa priključnom cijevi za priključak na krug. Zračna komora, zauzvrat, završava se sa bradavica, koja omogućava da se oslobodi pritisak ili povećava pomoću ručne ili električne pumpe.
Važno: kada se pokreće grejanje, u komori ekspanzionog rezervoara stvara se nadpritisak jednak hidrostatičkom pritisku. Jednostavno rečeno, kada je visina gornje tačke kruga iznad nivoa instalacije rezervoara 5 metara, podešava se na pritisak od 0,5 kgf / cm2 (pritisak od 1 kgf / cm2 odgovara glavi od 10 metara).
Prema tome, zapremina naznačena od strane proizvođača treba da sadrži i zamenjenu vodu toplotnom ekspanzijom i vazduhom, koji će, kada padne pritisak, povratiti u kolo.
Šeme plaćanja
Jednostavno
Najjednostavnija formula je sledeća: ekspanzioni rezervoar je uzet jednako 10% ukupne količine tečnosti za hlađenje. Ako ispunjavanje kola zahteva 600 litara vode, potreban vam je 60-litarski proizvod; ako popunite grejanje 800 litara - 80 i tako dalje.
Kao i sve jednostavne šeme, ovaj ima veliku marginu greške. Trošak velike greške je mala preplata za višak dimenzija, ali ako je rezultat previše nizak za ono što je potrebno, dobićemo stalan odgovor sigurnosnog ventila.
Kako napraviti preciznije računanje svojim rukama?
Tačan
Preciznije, vrednost koja nam je potrebna izračunava se prema formuli V = (Vt x E) / D, u kojoj:
- V je željena vrijednost.
- Vt - ukupna količina grejanja - radijatori, cijevi, kotao, itd.
- E je koeficijent ekspanzije rashladnog sredstva.
- D je koeficijent efikasnosti rezervoara ekspanzije membrane.
Da bi nastavili, očito nedostaje nekoliko referentnih vrednosti.
Zapremina rashladnog sredstva u sistemu
Kako možete saznati pun kapacitet vašeg sistema grejanja?
- Napunite vodom i potpuno iscedite u mjerni kontejner.
- Uočavajući promjene u očitanju vodomera prilikom punjenja sistema iz hladno-vodenog kola.
- Postavljanje kapaciteta svih uređaja za grejanje (podaci se mogu naći u dokumentaciji za njih) i svi cevovodi (za svaki prečnik se računaju pomoću formule V = Pi * R ^ 2 * H, gdje Pi = 3.1415, R je pola unutrašnjeg prečnika cevi i H je njegova dužina).
- Konačno, kapacitet balansiranog sistema grijanja može se procijeniti brzinom od 15 litara po kilovatu toplotne energije kotla. Prema tome, kotao 24 kW je obično priključen na krug ispunjen sa 24x15 = 360 litara vode.
Proširenje
U većini slučajeva, obična voda se koristi kao hladnjak. Evo koeficijenta njegovog proširenja za različite temperature tokom zagrevanja od početne vrednosti od + 10 ° C.
Toplota, stepen Celzijusa | Ekspanzija,% |
30 | 0.75 |
40 | 1.18 |
50 | 1.68 |
60 | 2.25 |
70 | 2.89 |
80 | 3.58 |
90 | 4.34 |
100 | 5.16 |

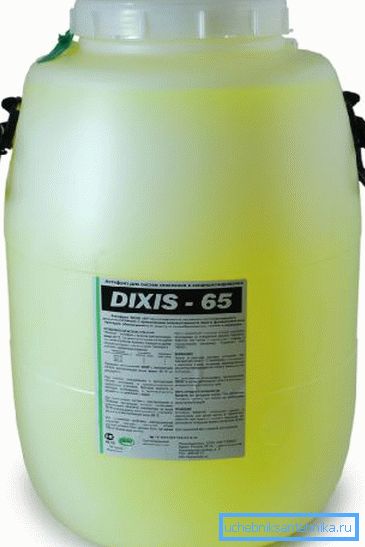

Napomena: dodatak antifriza - etilen ili propilenglikol povećava termičku ekspanziju, ali ne toliko. Dakle, sa temperaturom delta od 100 stepeni i sadržajem glikola u rashladnom sredstvu jednako 30%, ekspanzija će se povećati samo za 0,45%.
Koeficijent efikasnosti rezervoara
Uputstva za izračunavanje vrednosti efikasnosti rezervoara su takođe prilično jednostavna.
Ovde koristimo formulu oblika D = (PV - PS) / (PV + 1). U njemu:
- D je željeni koeficijent;
- Pv je maksimalni radni pritisak (za koji je sigurnosni ventil isključen).
- Ps - pritisak punjenja rezervoara. Kao što smo ranije saznali, to odgovara hidrostatičkom pritisku u krugu grejanja.
Primer računanja
Hajde da izvršimo proračun više tačnih šema za sledeće uslove:
- Moramo zagrejati dvospratnu kuću, vrh grejnog sistema u kojem se iznad ekspanzionog rezervoara nalazi na 5 metara.
- Ukupna površina kuće sa standardnom izolacijom je 240 metara. Procijenimo potrebu za toplotnom energijom kotla koristeći najjednostavniju formulu: 240/10 = 24 KW.
- Maksimalno zagrijavanje vode koja se koristi kao tečnost za hlađenje, uzimamo jednako 80 stepeni.
Dakle:
- Standardni maksimalni radni pritisak za autonomne sisteme je 2,5 kgf / cm2.
- 5 metara visine konture donose hidrostatički pritisak od 0,5 kgf / cm2.
- Koeficijent efikasnosti rezervoara biće (2,5 - 0,5) / (2,5 + 1) = 0,57.
- Koeficijent ekspanzije kada se zagreje na 80 stepeni može se uzeti jednako 0.036 (prema tabeli je jednako 3.58%).
- Ukupna zapremina kola, izračunata snagom kotla, pretpostavlja se da je 24 x 15 = 360 litara.

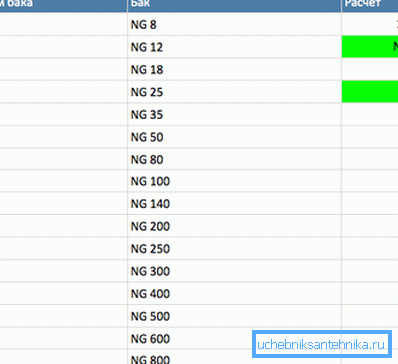

- Dakle, minimalna zapremina rezervoara je jednaka (360 x 0,036) / 0,57 = 22,7 litara (zaokruženo na najbližu standardnu vrijednost - 24-25 litara).
Lako je vidjeti da je komplikovanija proračunska šema u ovom slučaju pomogla da uštedimo relativno jednostavniji 11-12 litara kapaciteta.
Zaključak
Da li da provede vreme na preciznom proračunu ili da upotrebi jednostavnu šemu - čitalac će morati sam odlučiti. Kao i uvek, priloženi video će vam pružiti pažnju na dodatne tematske informacije.
