Izbor radijatora za grejanje: kriterijumi selekcije

Pokušaćemo da vam kažemo kako da izaberete radijator. Mi ćemo napraviti rezervu da će ovo biti samo opšti pregled, a ne specifična indikacija, jer je to prilično pojedinačno pitanje.

Ipak, sami možete odrediti šta ćete izabrati, ako zamijenite karakteristike tehničkih uslova vašeg doma pod određenim kriterijumima. Pored toga, to će biti pitanje ne samo materijala iz kojih se vrši grejanje, već i njihove moći i obračuna, ali će se tematski video snimak konsolidovati.

Instalacija radijatora

Radijatori. Izbor

Napomena Prilikom izbora radijatora za kuću ili stan, potrebno je razmotriti nekoliko kriterijuma. Prvo, to je njegov radni pritisak i procenjeni pritisak u sistemu, drugo, materijal za proizvodnju za kompatibilnost sa hladnjakom, treće, njegova vrednost u odnosu na zapreminu prostora i, četvrti, estetski izgled.

Liveno gvožđe

Liveno gvožđe

Na vrhu fotografije vidite bolno poznato, pogotovo starijoj generaciji, koja je uspela da živi u SSSR-u, liveno-akumulatorsku bateriju, čija proizvodnja do sada nije zaustavljena, pored toga se konture takvih uređaja potpuno opravdavaju. Glavna prednost ovakvog uređaja može se nazvati njegova kompatibilnost sa bilo kojim sredstvom za hlađenje, a jačina sivog gvožđa ne uzrokuje žalbe.

U stambenim zgradama Hruščovog doba, u nekim stanovima još uvijek postoje radijatori koji su postavljeni prilikom izgradnje kuće! Ovo može izgledati neverovatno, ali to je tačno - moje komšije nisu popravile grejanje 52 godine (kuća je izgrađena 1963. godine) i tokom tog vremena curenje je bilo samo na cevima!

Naravno, to ne znači da bi liveno gvožđe trebalo da traje dugo - ima mnogo slučajeva kada se javlja curenje u roku od 10-20 godina, iako instrukcija obično garantuje 30-godišnji radni vijek. Međutim, takvi neuspesi se mogu javiti ne zbog lošeg stanja gvožđa, već od slabijeg kvaliteta montaže sekcija - po pravilu sam materijal se ne pojavljuje.

Priloženi dokumenti ukazuju na radni pritisak - u zavisnosti od debljine zida može biti 9-12 atmosfera, iako test pritiska (test) dostigne 14-16 atmosfera, instrumenti mogu biti jednokanalni i dvokanalni.

Liveno gvožđe ima jednu karakterističnu karakteristiku - zadržava toplotu dugo vremena, što je vrlo pogodno za centralno grijanje, ali nije sasvim pogodno za autonomiju, s obzirom na to da nije lako zagrevati debeli zid. Pored toga, u tim odeljcima postoji veoma visoka potrošnja vode, što opet zahteva energetske resurse. Težina jedne sekcije, u zavisnosti od veličine uređaja može biti od 3,5 kg do 7,1 kg.

Čelik

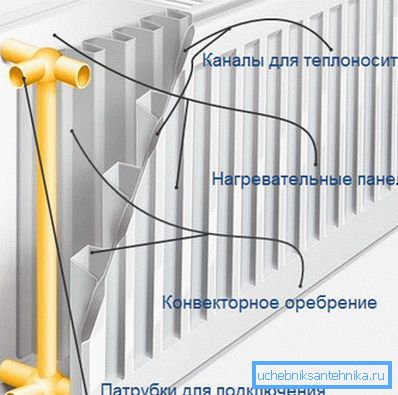

Tip panela

Radijatori grejanja od čelika su verovatno najniža cijena svih sličnih uređaja, ali to uopšte ne ukazuje na neuspjeh strukture - samo materijalno i proizvodni troškovi mnogo manji.

Ako govorimo o panelima, onda oni mogu biti jedan, dva ili tri komada, ali svaki se sastoji od dva profila koji imaju žigosane kanale za tečnost i zavareni zajedno valjkom zavarivanjem. Takvi dijelovi međusobno povezani povezivanjem, kao što se vidi u gornjoj slici.

U zavisnosti od toga koliko se panela sastoji od uređaja, dodatni elementi prate ih kako bi optimizovali konvekciju vazduha.

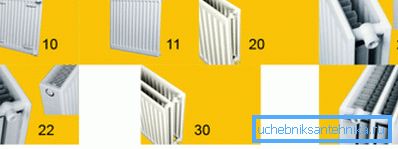

Upišite brojeve

Objašnjenja za fotografiju:

  • 10 - jednostruki panel, bez konvektora i obloga;
  • 11 - jednoredni bez rešetke, sa konvektorom;
  • 20 - dvokrilna, sa zračnom konveksnom maskom, bez konvektora;
  • 21 - dvokrilne, konvektivne ploče, kućište;
  • 22 - dvostruki red, dve konvektivne ploče, kućište;
  • 30 - trostruko, konvektivno finiranje je odsutno, krevetnica na vrhu;
  • 33 - trostruke, tri konvektivne ploče; kućište

Napomena Efikasnost prenosa toplote takvih radijatora, koja su navedena iznad, zavisi od mogućnosti manje ili više konvektnog vazduha. Tipovi br. 10 i br. 11 daju toplotnu energiju samo iz zida, dakle, oni su najslabiji.

Zbog jeftinosti takvih uređaja, njihove male veličine i jednostavnosti instalacije, njima se daje prednost u privatnom sektoru. Radni pritisak gore navedenih uređaja, u zavisnosti od proizvođača, iznosi od 8 do 10 atmosfera.

Cijevni čelični radijatori

Cevasti uređaji od čelika su mnogo skuplji i složeniji u dizajnu - izgledaju veoma slični radijatorima od livenog gvožđa koji su mnogi poznati, ali se zagrevaju mnogo brže, a ne inferiorno radnom pritisku - najmanje 12 atmosfera i 16 atmosfera na testiranju pod pritiskom. Glavni problem takvih grejača je njihov veoma visok trošak - domaći uređaj košta više nego uvezeni bimetal.

Aluminijum

Aluminijski radijatori

Glavna prednost aluminijuma kao metala u ovom slučaju je visok prenos toplote i mala težina, ali nije sve jednostavno - napravljene su od legura. Jedna od metoda proizvodnje je metoda livenja, gde se dodaju 12% silicija - legura koja se naziva silumin.

Takav uređaj je opremljen dovoljno debljim zidovima i može da izdrži radni pritisak od 6 do 16 atmosfera.

Druga metoda je ekstruzija, odnosno odvojeni vertikalni delovi uređaja izrađeni su od ekstrudiranja aluminijuma, ali ipak, kolektor se baca iz istog siluminuma, mada se u nekim slučajevima proizvodi i ekstruzijom. Posle toga, svi delovi su pritisnuti zajedno.

Međutim, radijatori od livenog i ekstruzijskog materijala nisu posebno kvalitetni - oni mogu proći na zglobovima i toplota od njih nije ravnomerno raspoređena.

Potpuno drugačija linija su anodizirane baterije, za proizvodnju čiji se prečišćeni aluminijum najvišeg kvaliteta koristi - anodna oksidacija se pravi tokom procesa proizvodnje, što menja strukturu metala, nakon čega se ne plaši korozije.

Spojnice se koriste za povezivanje delova, a njihova prednja strana je vrlo glatka, a izlaz toplote je ravnomeran i visok. Osim toga, postoji veoma visok radni pritisak i, u zavisnosti od modifikacije, može doseći 50-70 atmosfera, ali je cijena takvih grijača veoma visoka.

Napomena Aluminijski uređaji (osim anodnih) treba koristiti samo u nezavisnim sistemima grejanja. Pored toga, antikorozivni aditivi moraju biti dodati u rashladno sredstvo.

Bimetal

Bimetalni dizajn radijatora

Odmah treba reći da postoji bimetal i polibimetal koji utiče na tehničke karakteristike radijatora. Svako, naravno, razume da sam pojam podrazumeva povezivanje dva metala na nivou adhezije, bez topljenja.

Zavareno čelično jezgro pod visokim pritiskom se sipa sa aluminijumom - kao rezultat, hladnjak kontaktira samo čelik (opasnost od korozije nestaje), a aluminijska košulja služi kao izvrsni provodnik toplote, čime se stvara i dobar estetski izgled.

Takođe, jezgro u nekim slučajevima može biti napravljeno od bakra - izbor radijatora za grejanje za autonomne sisteme uz dodavanje antifriza u rashladno sredstvo korodira čelik. Ova opcija je najoptimalnije rešenje.

U polibimetalnim radijatorima, jezgro se sastoji od dva metala - čelika i aluminijuma, gdje su vertikalni kanali izrađeni od čelika, a horizontalni - aluminijum. Ova kombinacija dovodi do povećanja prenosa toplote, ali istovremeno alkalije u tople vode (posebno u centralnom grejanju) uzrokuju koroziju od aluminijuma. Pored toga, različita fizička svojstva Al i Fe kada se zagrevaju mogu dovesti do pomeranja kanala.

Bimetalni grejači mogu biti segmentni ili monolitni, ali se u tehničkim indikatorima jasno razlikuju:

Tip radijatora Lifetime Radni pritisak Termička snaga
Monolit 50 godina 100 bar 100-200W
Sekcija 20-25 godina 20-35 bar 100-200W

Tabela poređenja

Takvi radijatori su pogodni za autonomno i centralno grijanje, ali u drugom slučaju (posebno u visokim zgradama) ovo je prava panaza, gde pritisak u sistemu može ponekad da dostigne 9-12 atmosfera, a voda se tamo ne očisti i nosi različiti aktivni elementi opasni za obojene metale.

Izračunavanje snage

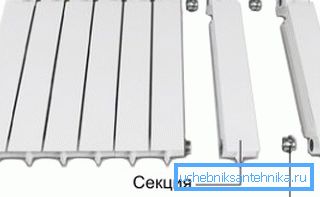

Montažni deo
  • Da vidimo kako izračunati potrebnu snagu radijatora iznad podnog prostora, ako plafoni u njemu ne prelaze standardnu ​​visinu od 240-260 cm i ovde za jedan kvadratni metar prema SNiP 2.04.05-91 * potreban vam je 100W toplotne energije. Na primer, uzmimo sobu od 3.55.5 m, što znači da će nam trebati 3.5 * 5.5 * 100 = 1925W ili 1.925kW i moramo odabrati grejni uređaj za ovu vrijednost.
  • Ako odaberete panel radiatora, onda morate samo obratiti pažnju na svoju snagu i uzeti jedan ili dva uređaja tako da je količina najmanje 2 kW (uvijek zaokružena), ali u slučaju sekcija, samo treba izračunati njihovu ukupnu snagu. Uzmite, na primer, bimetal, gde prosečna oblast snage dostiže 170W ili 0.17kW, i izračunati broj komada za istu oblast. 1,925 / 0,17? 11,35, onda će vam trebati 12 sekcija.
  • I kako odabrati radijator za grejanje, ako je prostorija sa visokim stropovima - ovde, prema istom SNiP-u, norma je 41W / m3. Uzmite sobu sa istom površinom, ali sa 3m plafona, to znači da će potrebna snaga biti 3.5 * 5.5 * 3 * 41 = 2367.25W, a zatim 2367.25 / 170? 13.9, što znači da će vam trebati 14 sekcija, što može se sastaviti u jednom ili dva uređaja.

Zaključak

Ako želite da ugradite grejanje u vašoj kući sopstvenim rukama, onda prilikom izbora i izračunavanja moći radijatora uvek treba uzeti u obzir gubitak toplote koji se javlja velikim brojem prozora, od guranja, sa čestom ventilacijom i tako dalje. Prema tome, u zavisnosti od mogućnosti gubitka toplote, uvek dodajte do 100-200W ili samo jednu odeljak. Successes!
