Izbor i polaganje cevi za podno grejanje: instalacione

Savremeni analitičari predviđaju povećanje tarifa za električnu energiju u bliskoj budućnosti. Dakle, cena će se povećati ne samo za korišćenje električnih uređaja, već i za zagrevanje prostora. U vezi sa takvim predviđanjima, potražnja za najisplativijom metodom kućnog grejanja postaje sve važnija.

Pored jeftine, takođe želim da ovaj sistem ne prelazi estetsku privlačnost, zadržavajući uobičajeni komfor u kući. Jedno od najčešćih rešenja koja ispunjavaju ove zahteve je ugradnja "toplih poda" u kuću. Vodeni tip polipropilenskih materijala se pokazao kao najisplativija oprema za grejanje.

Karakteristike različite vrste sistema

Prednosti instaliranja sistema "toplog poda" mogu ceniti svi koji su barem malo upoznati sa osnovama fizike.

Danas, u zavisnosti od tipa rashladne tečnosti, postoje dvije vrste sličnih konstrukcija:

1. Voda;
2. Electric.

Obratite pažnju! Načelo rada u prvom i drugom slučaju veoma je slično. Pod površinom poda drže cevi ili specijalizovani kablovi, koji će ga zagrejati, a sa zagrejane površine topli vazduh će se podići na plafon.

Obično je ovakav tip konstrukcije ugrađen u kuhinju ili kupatilu, a keramičke pločice su ugrađene u njih za podne obloge, zbog odličnih parametara toplotne provodljivosti. Naravno, topli pod nije teško opremiti u bilo kojoj drugoj prostoriji, ali u zavisnosti od vrste podnih obloga, efikasnost njegovog rada će se takođe smanjiti.

Da biste instalaciju ili izbor cevi za takav sistem sami rukovali, morate imati najmanje minimalno znanje o svojim tehničkim karakteristikama.

Obratite pažnju! Proizvođači često pominju sve prednosti predloženog proizvoda, čuvajući svoje nedostatke, ali kako bi se napravio pravi izbor, neophodno je upoznati sa punom sliku parametara, posebno pošto je cijena takvog sistema dosta visoka.

Glavni parametri vodenog poda

Cev koja se koristi za stvaranje "toplih podova" je ekološko bezbjedna i ekonomična, ali je neophodno dodatno opremanje i pripremni građevinski radovi koji mogu značajno povećati troškove (čitajte i članak Čelične pravougaone cijevi - tehničke informacije i regulatorne zahtjevi).

Polaganje cevi gusti pod za oko 10-15 cm. Takođe ćete provesti neko vreme na testiranju i startovanju. Ali u svakom slučaju, grejanje, koje će po količini potrošene električne energije biti mnogo ekonomičnije.

Prednosti

Prednosti takvih struktura uključuju:

• Jednako grejanje celokupne površine, čak i ako se pri izboru cevi za topli pod, zaustavljate na bakru;
• Puni masking uređaji;
• Sposobnost grijanja velikih površina po niskoj ceni;
• Rad kola nije povezan sa različitim vrstama zračenja štetnih po zdravlje;
• Troškovi instalacije su jednokratni po prirodi, zbog nedostatka potrebe za održavanje sistema;
• Nema troškova održavanja.

Nedostaci

Pored prednosti, ovakvi sistemi imaju i neke mane:

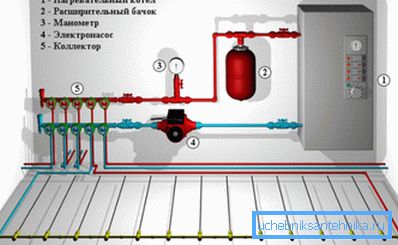

• Potreba za kupovinom pumpe za vodu;
• Složenost procesa instalacije pri upotrebi polipropilenskih cevi;
• Problemi sa smanjenjem pritiska u grejnom kuli;
• Teškoće u otkrivanju curenja kola nakon finalnog instaliranja.

Ugradnja vodenog poda

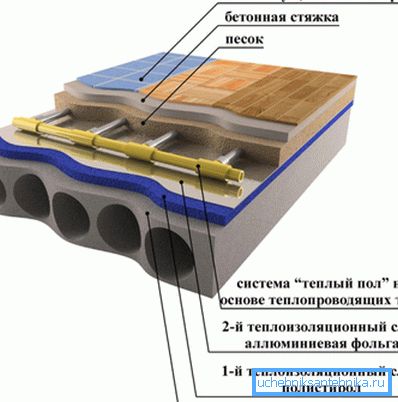

U ovom sistemu grijanja vode glavni grejač je toplotno izolirana ploča betona. Unutar ove ploče postoje ugrađene cijevi konstrukcije, kroz koje cirkulira vruća rashladna tečnost.

Kratka uputstva za ugradnju takvih sistema sastoje se od sledećih koraka:

1. Na podu se stvara idealno ravna cementna peskovita košuljica;
2. Na estrihu duž zida postavljeni su termoizolacioni podovi sa aluminijumskim folijom, koji će sprečiti gubitak toplote;
3. Uz pomoć specijalizovanih spajalica, cev se postavlja na termoizolacionu podlogu prema tome kako je to propisano raspoređivanjem cevi zagrejanog poda;
4. Stvorena kontura je ispunjena cementom;
5. Pod je postavljen na sušeni cement.

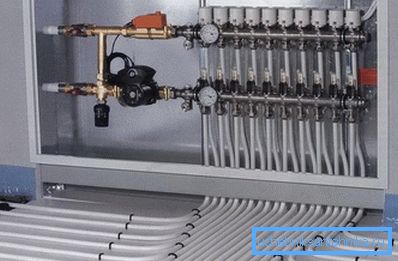

Obratite pažnju! Da bi stvoreni sistem funkcionisao ispravno, neophodno je kupiti i instalirati opremu koja će kontrolisati protok rashladnog sredstva u cijev.

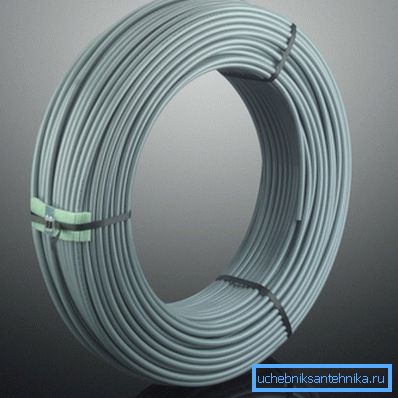

Kako odabrati cijev

Da biste kreirali takve sisteme, koristite sljedeće tipove cevi:

• Polybutene;
• Čelik;
• Metal-plastika;
• Bakar;
• Polipropilen.

Normativna dokumentacija zabranjuje korištenje materijala crnih metala za stvaranje takvih sistema, pošto proizvodi šiva se ne mogu zidati zidovima i podovima.

Veliki zahtevi za cijevi se primjenjuju zbog činjenice da nakon postavljanja strukture sipati betonom i svaka šteta će morati da razbije cement. Za stvaranje "toplog poda" koriste se specijalizovani materijali, a ne cijevi koji se koriste za ugradnju vruće i hladne vode.

Vijeće Najprikladniji su materijali prečnika 16 do 18 mm. Odabir takvih proizvoda, možete blago povećati debljinu poda, a za dovoljnu hidrauliku nije potrebno kupiti dodatnu opremu.

Materijali bi trebalo da imaju sledeće parametre:

• Opstrukcija difuzije kiseonikom;
• Koeficijent linearnog širenja od 0,025 Mm / mK ili manje;
• Termička provodljivost - 0,43 W / mK.

Obratite pažnju! Da biste napravili sistem u jednoj prostoriji, neophodno je kupiti jedan cjelokupan komad, čiji operativni period mora biti jednak životu same zgrade.

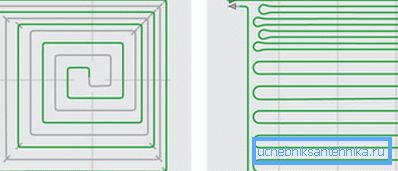

Polaganje cijevi za ovaj tip grijanja može se obaviti sljedećim metodama:

1. Spirala ili puž;
2. Zigzag;
3. Obe metode.

Prilikom polaganja na različite načine, troškovi će biti jednaki, ali efikasnost takvih sistema će biti drugačija.

Obratite pažnju! Potrošnja cevi na toplom podu direktno zavisi ne samo od površine sobe, već i od nagiba površine.

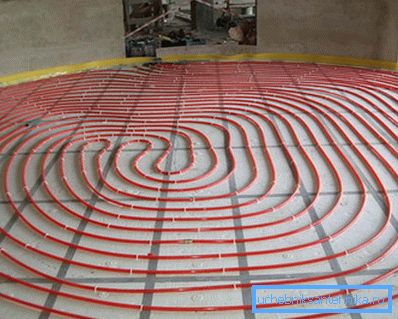

Spiralni stil

U tom slučaju, cevi sa različitim vrstama potoka se međusobno zamenjuju - vruća cev je u blizini hladnijeg dela kola.

Ovaj oblik polaganja obezbeđuje najjednorazvoju distribuciju toplote. U apartmanima se obično koristi.

Vijeće Puž nije pogodan za prostoriju, pod kojim se nalazi nagib.

Polaganje zigzaga

Kod ovog načina lepljenja treba pripremiti činjenicu da će pod na vanjskom zidu biti toplije, a prevazilaženje udaljenosti, ona će se hladiti duboko u prostoriju. Da bi se obezbedila jedinstvenost grejanja, neophodno je kupiti dodatne pumpe, koji stvaraju veći stepen kretanja tečnosti za hlađenje.

Razmak cijevi

Rastojanje između cevi podnog grejanja, takođe nazvanog kotao cevi podnog grejanja, izračunava se zavisno od svrhe prostorije. Što je manja površina cevi prilikom polaganja toplog poda, površina će se zagrijati.

U ovom slučaju, toplota se distribuira preko radija, pa je za najefikasnije zagrevanje potrebno voditi računa da se ti radijusi ne preklapaju.

Vijeće Polaganje treba vršiti na oznakama koje su prisutne na izolatoru.

Neke od karakteristika dizajna

Zapravo, proces dizajniranja takvih grejnih struktura nije tako jednostavan.

Da biste ispravno izračunali cev na toplom podu, morate uzeti u obzir niz faktora, kao što su:

1. Željena temperatura;
2. Svrha sobe;
3. Parametri korišćenih materijala itd.

Obratite pažnju! Dizajn takvih sistema napravljen je danas uz pomoć specijalizovanih kompjuterskih programa. Korištenje ovog softvera omogućava vam da utvrdite ne samo količinu materijala i opreme, već i koja će biti maksimalna dužina cevi za grejani pod.

Zahtjevi za instalaciju

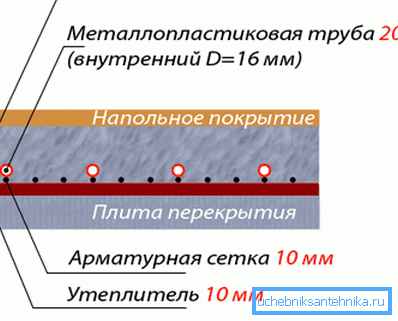

Rad na ugradnji "toplog poda" je moguć samo nakon završetka potrebnih pripremnih radova. Debljina stvorenog poda biće oko 10-13 cm.

Zbog toga je neophodno poštovati zahtjeve dostupnosti najmanje 70 mm u okviru ove konstrukcije. U suprotnom, debljinu grejnog poda treba povećati.

Ako se instalacija grejnog kruga vrši u kupatilu, dizajn će primorati podizanje poda ove prostorije na viši nivo. Ako ne uzmete u obzir ovu činjenicu, u slučaju nužde, voda iz ove prostorije će se odvoditi u sobe.

Ako je pod prostoru blizu tla, onda treba osigurati da je dobro izolovan. Ako je bitumen bio korišćen za hidroizolaciju, pod toplotnim izolatorom treba postaviti podlogu od polietilena ili kartona.

Smeša cementnog peska treba da ima savršeno ravnu površinu. Dozvoljena količina nepravilnosti je samo 1 cm.

Na mjestima gdje su prisutne visinske razlike, cijev može dobiti ukrivljeni oblik, što doprinosi stvaranju vazdušnog prostora u sistemu, što sprečava cirkulaciju hladnjaka.

U zaključku

Izabrali ste u korist podnog grejanja vode, garantujete toplinu i udobnost vašeg doma. Osim toga, ekološki prihvatljiv dizajn neće imati štetan uticaj na vaše zdravlje i zdravlje vašeg domaćinstva (pogledati članak Vodovod i Gas i njegove karakteristike).

A video u ovom članku će vam otkriti još više tajni ugradnje ovog tipa grejnog kruga i suptilnosti izbora cijevi.
