Ispitivanje tlaka sistema grijanja: svrha, karakteristike,

Ispitivanje pritiska i ispiranje sistema grejanja je obavezan postupak pre puštanja u rad grejanja. Na kraju postupka završen je formular sertifikata o testiranju, što je obavezan dokument koji ukazuje na uspešnu instalaciju grejne mreže.

Reći ćemo vam šta je grijanje grejanja i kako to treba učiniti.

Hidraulički test cjevovoda

Definicija i procedura

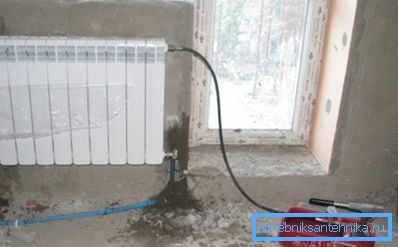

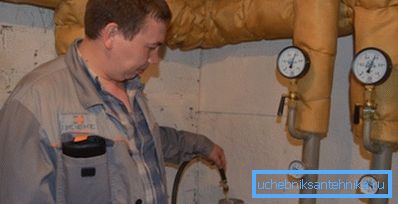

Testiranje pritiska i ispiranje sistema grejanja je neophodna procedura, koja se sastoji u hidrauličkom testiranju objekta za prisustvo curenja i loše kvalitete priključaka. Test je da je cevovod napunjen vodom, vazduh se uklanja pomoću ventila za odzračivanje ventila, a oprema za ispitivanje pritiska povezana je i sistem grejanja (pogledati i članak Upoznajte - Sistemi grijanja zraka).

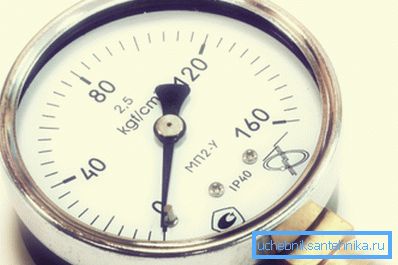

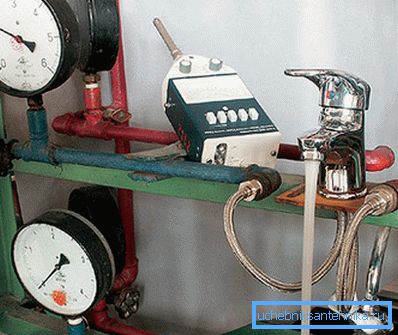

Kompresor ubrizgava pritisak, koji je 20-50% veći od naznačenog operativnog, a gasovod se ostavlja u ovom stanju 30 minuta. Tokom ovog vremena, pritisak se kontroliše meračem pritiska, a ako ne padne, to znači da je mreža čvrsta. Novi moderni krugovi grejanja se testiraju dvostrukim viškom radnog pritiska.

Ako se, međutim, u roku od 30 minuta zabeleži pad pritiska, onda je pritisak za pritisak sistema grejanja isključen, voda se ispušta, a svi delovi grejanja se proveravaju za curenje. Kada se pronađe i utvrdi curenje, postupak se ponavlja.

Na kraju, na osnovu obavljenog posla, napravljena je procena za presovanje sistema grejanja, što ukazuje na troškove svake pojedinačne faze rada i troškove mjere u cjelini (prema OKDP-u "4530195 Test hidrauličnih i pneumatskih cjevovoda"), kao i ispitivanje pritiska.

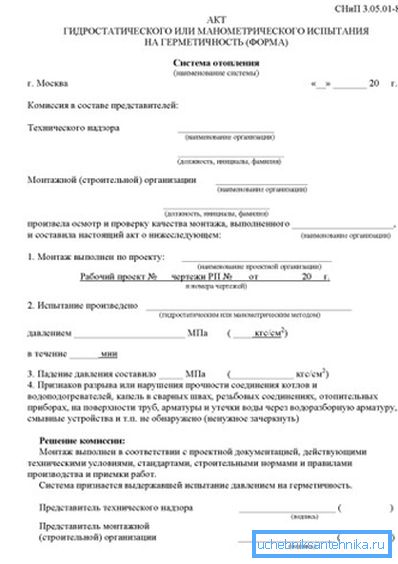

Obratite pažnju! Nakon uspešnog testa, inspektor sastavlja certifikat o testiranju, koji potpisuju predstavnik organizacije za instalaciju i predstavnik tehničkog nadzora. Po završetku, objekat se ispire i pusti u rad.

Oprema i osoblje za ispitivanje pritiska

Klasičan primer opreme za vođenje hidrauličkog ispitivanja je presa za grejanje. Ovaj uređaj je povezan sa kolom za kontrolisano povećanje pritiska u cevima.

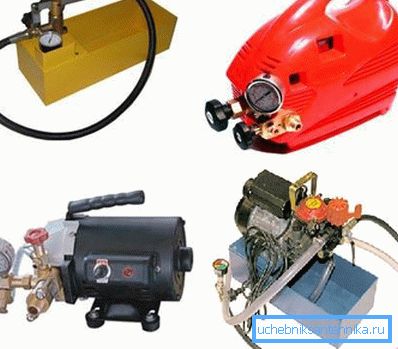

Pumpa za ispitivanje pritiska grejnih sistema može biti ručna ili električna. Pošto za većinu lokalnih mreža za grejanje privatnih kuća i kućica pod visokim pritiskom nije potrebno ručno testiranje pritiska je dovoljno.

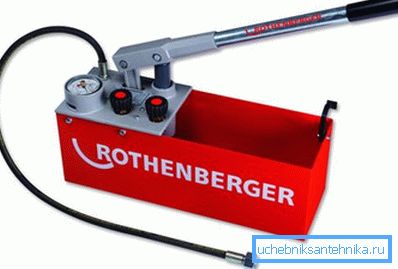

Ručne pumpe za ispitivanje pritiska grejnih sistema mogu razviti napor od 25 do 60 bara ili više, što je sasvim dovoljno da se provjeri nejončaj ne samo u dvorištu, već iu gradskoj petočlani zgradi.

Prednosti korišćenja ručnih uređaja:

• Mala veličina i težina uređaja čini ga mobilnim čak iu normalnom stanu grada. Ručna pumpa će biti pogodna kako za profesionalnu aktivnost, tako i za ličnu upotrebu;
• Relativno niska cijena opreme čini je pristupačnom za široku javnost.. Za razliku od specijalizirane električne opreme, ručne prese ima sasvim pristupačne cjenovne oznake;
• Opseg radnih parametara u potpunosti zadovoljava potrebe malih i srednjih uređaja za grejanje.. Pumpa vam omogućava da postignete dvostruke operativne performanse u normalnoj mreži privatne kuće;
• Jednostavan dizajn karakteriše visoka pouzdanost i dugotrajan rad bez kvarova i kvarova.. Pumpa je vrlo jednostavna, i nema ništa posebno u tome što ga razbije.

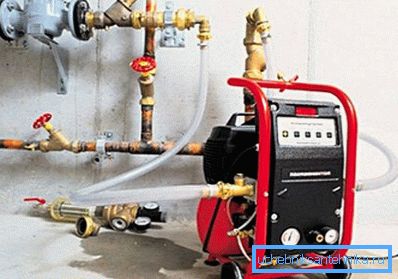

Za testiranje velikih i obimnih krugova na velikim lokacijama, višenamjenskim zgradama, proizvodnim pogonima itd. koristite električne pumpe koje pumpaju vodu pod visokim pritiskom, nedostižno za ručne mehanizme. Opremljeni su pumpom za samousisnuću i mogu razvijati snagu do 500 kgf / cm2 (bar).

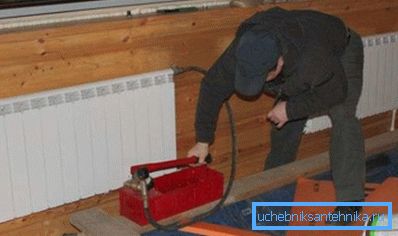

Električne jedinice mogu biti ugrađene u liniju ili povezane sa bilo kojom rupom. Najčešće, crevo je priključeno na odvodni ventil ili poklopac kroz koji je cev napunjena vodom. Takođe se vežbao priključak na radijator preko konektora za dizalicu Mayevsky.

Električne mašine obično su opremljene kontrolnom jedinicom sa automatskom zaštitom od pregrevanja. Ako se temperatura motora povećava iznad predefinisane granice, onda zaštita oslobađa pritisak i omogućava uređaju da se odmara.

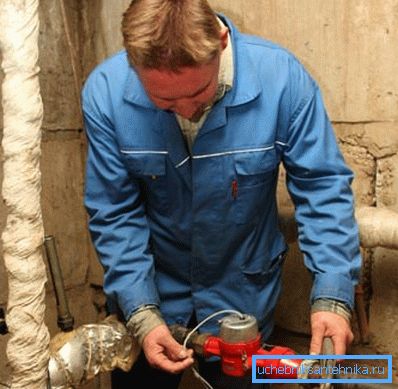

Za male mreže, tipične za domove i druge male zgrade, nivo truda je manji - do 2 atm. Takve mreže se mogu proveravati uz uobičajeni pritisak vode. Cevovod za grejanje je priključen na centralnu vodovodnu mrežu, u njemu se pojavljuje pritisak od oko 2 kgf / cm2, a zatim se objekat pregleda za curenje i druge nedostatke.

Obratite pažnju! Ako ste ugradili grejanje u zemlji svojim rukama, onda možete da se nosite sa testom bez pomoći stručnjaka. Ali u slučaju gradskih zgrada, instrukcija zahteva obavezno učešće komunalija i usluga koje obavljaju održavanje objekta.

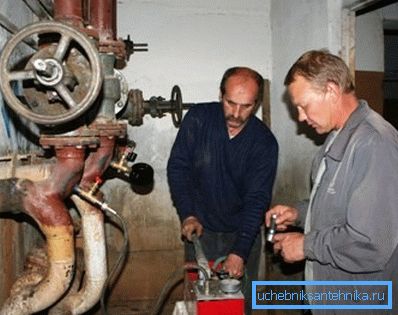

Predstavnik tehničkog nadzora ili predstavnik kupca radova prihvata radove.

U kojim slučajevima vrši testiranje pritiska

Ostaje da se otkrije kada je neophodno testirati cev za snagu.

Prema odredbama SNiP-a, provjera se vrši u takvim slučajevima:

• Posle montiranja novog objekta. Za grejanje u rad, neophodno je testirati sa visokim pritiskom;
• Nakon popravka bilo kog dela mreže ili bilo kog grejnog uređaja, pribora, opreme. Svaka depresurizacija zahteva ponovno testiranje;
• Nakon zamene bilo kog dela cevovoda, nakon ukidanja bilo kakvog kršenja integriteta cevi ili lošeg kvaliteta veze;
• Pre početka grejne sezone.

Obratite pažnju! Pre nego što pritisnete sistem grejanja, autsajderi i stanovnici treba evakuisati iz prostorija. Iz sigurnosnih razloga, rad se obavlja na praznom objektu.

Zaključak

Pregledali smo test pritiska na grejanje i rekli šta je to. Ako ste zainteresovani za detaljnije informacije, gledajte video i pročitajte druge materijale na našoj web stranici.
