Instaliranje radijatora u stanu: kako montirati radijatore

Sistem grijanja je jedna od najvažnijih inženjerskih mreža bilo kog doma. O tome kako pravilno instalirani radijatori i cevi zavisi od temperature u prostoriji i efikasnosti rashladnog sredstva. Ako tokom popravke odlučite da uštedite novac i ugradite radijatore u stan sopstvenim rukama, pomoć će vam pružiti detaljna uputstva koja možete naći ispod.

Instalacija baterije je odgovorna procedura.

Priprema

Pre izbora, kupovine i montaže radijatora za stan morate se temeljno pripremiti.

Pre svega, trebali biste saznati koju vrstu grejanja primjenjuje u vašem domu.

Savremeni inženjeri znaju dve glavne sorte:

  • jedan-cevni sistem grejanja kod kuće - tipičan za većinu urbanih stanova stare zgrade, povezan sa centralizovanim sistemom snabdevanja rashladnim fluidom (iako postoje izuzeci);
Krug za grejanje jedne cevi
  • dvocevna - češća u modernim kućama, opremljena individualnim kotlovima.

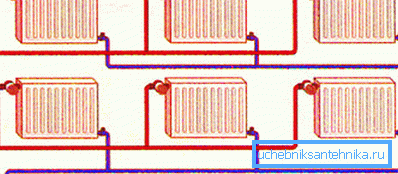

Dijagram povezivanja radijatora sa dve cijevi

Obratite pažnju! U zavisnosti od broja dovodnih cevovoda i potrebe za nabavkom pribora: fitinge, filtere za cijevi, ventile i tako dalje. Zbog toga, ako ste pogrešno identifikovali sistem, možda neće biti dovoljno detalja, ili će ostati mnogo dodatnih.

Alati

Da biste instalirali radijatore, učinili ste se bolje, morate koristiti sledeće alate:

  • momentne ključeve, pomoću kojih možete precizno dozirati sile prilikom zatezanja pogona;

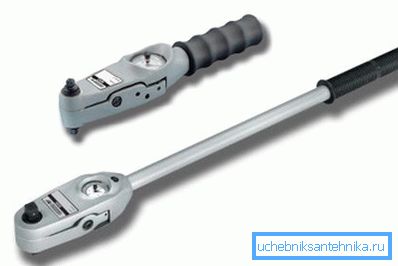

Na slici - momentni ključevi
  • materijali za zaptivanje koji sprečavaju curenje na spojevima cevi sa baterijama.

Neophodna oprema

Da razmotrimo detaljnije koji su drugi detalji, pored radijatora, možda potrebni:

  1. Obilaznica. Potrebno sa jednim sistemom za povezivanje cevi. To je cev koja povezuje dolazeće i izlazne dijelove cevovoda, zaobilazeći samu bateriju. Omogućava vam da organizujete ravnomerniji protok rashladne tečnosti, a takođe omogućuje zamjenu ili popravku oštećenog radijatora bez zaustavljanja rada cijele mreže grijanja.
  2. Fitingi. To uključuje adaptere, čizme, spojnice, uglove i tako dalje. Njihov broj i sorte se određuju u zavisnosti od konfiguracije cevovoda u stanu i korišćene šeme njihove instalacije.

    Pribor za baterije se može prodati u kompletu

  3. Ventili. Ako nemate dovoljno iskustva u instaliranju grejnih mreža, preporučljivo je kupiti standardne slavine koje se koriste za priključivanje cijevi sa radijatorima. Moderni sistemi sa automatskim ili kuglastim ventilima teže se instaliraju i zahtijevaju odreĎeno znanje i iskustvo od instalatera. Prilikom kupovine proverite da li se podudaraju parametri i veličine ventila, cevi i radijatora.
  4. Montažne konzole. Njihov dizajn zavisi od vaših želja, međutim, potrebno je uzeti u obzir i dizajn baterije. Na primer, za proizvode od livenog gvožđa potrebni su izdržljivi kukovi nego za aluminijum.

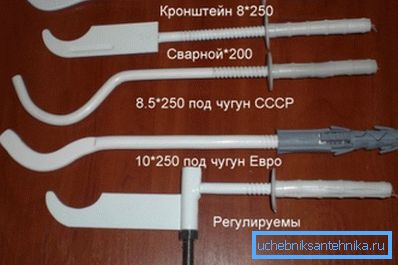

Varijante zagrada za ugradnju baterija

Savjet! Prilikom izbora dowels i sidrenih vijaka, morate zapamtiti da će morati izdržati ne samo težinu samog radijatora, već i masu vode koja teče kroz njih. Vodite računa o znatnoj margini sigurnosti.

  1. Ventil za vazduh (Kran Mayevskog). Ovaj potreban element je ugrađen u gornjem delu radijatora i koristi se za uklanjanje utikača za vazduh koji se formiraju nakon što izlaze rashladni fluid u sistem.

Izbor lokacije za instalaciju

Zapamtite da sistem gravitacionog grejanja (u kojem tečnost fluida nije organizovana od strane pumpe, ali zbog razlike u temperaturi i pritisku rashladne tečnosti) mora biti montirana sa nagibom od protoka vrele tečnosti do izlaza, inače će baterije stalno oblikovati utikač za vazduh.

Najčešće mesto za ugradnju radijatora je ispod otvorenih prozora, jer su izvor hladnog vazduha. Grejna ploča mora biti postavljena tako da sredina pada na sredinu prozora. Ovaj zahtev nije neophodan, međutim, baterija instalirana na ovaj način će izgledati organski u unutrašnjosti sobe.

Najbolja lokacija za bateriju je ispod prozora.

Potrebno je strogo poštovati sledeće uslove:

  • sekcije cevi koje dovode rashladni fluid u radijator montiraju se na nagibu od 0,005 do 0,01 (ovo znači da je odstupanje od horizontalnog za svaki metar cjevovoda 5 mm);
  • minimalno rastojanje od donje ivice baterije do poda je 10 cm;
  • minimalno rastojanje od gornjeg dela radijatora do prozora je 10 cm;
  • minimalno rastojanje od površine zida do baterije iznosi 5 cm.

Ovi brojevi su važni u tome što pružaju prirodnu konvekciju (mešanje) vazduha u prostoriji. Takođe ne zaboravite da posmatrate vertikale i horizontale prilikom priključivanja baterije.

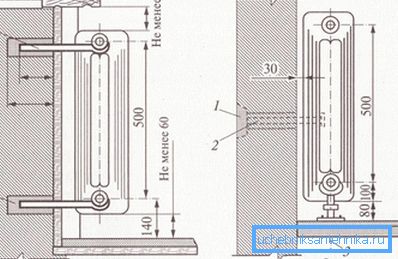

Šema instalacije radijatora

Savjet! Da biste poboljšali efikasnost sistema grijanja, na zidu iza radijatora možete postaviti listu materijala koji odražava toplotu ili pokrivati ​​površinu specijalnim jedinjenjem koji ima nizak koeficijent toplotne provodljivosti.

Montažne konzole

Svi savremeni radijatori su montirani iz sekcija. Njihov broj zavisi od materijala baterije i površine zagrejane prostorije. Tema izračunavanja struje neće se razmatrati u okviru ovog materijala, ali morate znati da 1 m2 mora biti podržano jednim nosačem.

Mogu se proizvoditi nezavisno od gvozdenih šipki odgovarajuće debljine ili kupljene u prodavnici. Često s modernim aluminijumskim, čeličnim ili bimetalnim radijatorima u kompletu već postoje dijelovi sa kojima su montirani.

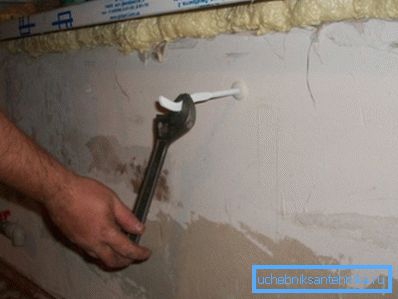

Ugradnja zagrada za radijator je važna faza rada.

Instalacioni hardver se instalira na sledeći način:

  • označavanje mesta rupa za bušenje (svaka kuka mora biti između dijelova baterije);
  • rupice su bušene (ovde morate biti pažljivi da ne pomerate bušilicu na jednu ili drugu stranu);
  • u rupu se ubacuje uložak, nakon čega je pričvršćena konzola (neke vrste pribora su pričvršćene sidama: u ovom slučaju se ne upotrebljavaju kliješta).

Obratite pažnju! Ova faza rada je možda najvažnija, jer zavisi od tačnosti njenog ponašanja kako će ispravno baterija "pasti" na mesto predviđeno za to.

Montaža

Prije započinjanja rada isključite krug grejanja i izvadite rashladno sredstvo iz njega. Da biste to uradili, servirajte dizalice koji se nalaze u stanu (ako je vaš dom opremljen sa individualnim sistemom grejanja) ili u suterenu (u slučaju priključka na centralno grijanje).

Nakon toga, preporučljivo je još jednom provjeriti instalaciju pričvršćivača na zidu. Jer to je nivo vode ili lasera. Zapamtite, u pokvarenoj bateriji, rashladna tečnost će pogrešno cirkulirati, što će dovesti do neujednačenog zagrevanja i depozicije soli rastvorenih u vodi.

Baterijski spoj sa cijevima

Sama procedura instalacije nije teška:

  • instalirani proizvod se oslobađa od svih utikača koji sprečavaju prašinu da ulazi u mlaznice;
  • u gornjem dijelu je fiksiran kran Majaškog;
  • priključen je bypass (ako se koristi jedno-cijevni sistem grejanja);
  • baterija je visila na konzolama i pričvršćena cevima.

Povezivanje se vrši pomoću specijalnih rukava - sgona, koji se prethodno uvlače na cijevi. Zglobovi se zaptivaju pomoću vučnog i silikonskog zaptivača. Imajući iskustvo u plinskom zavarivanju, možete zavariti cijevi (ova metoda nije pogodna za sve radijatore).

Plinsko zavarivanje je pouzdan ali dugotrajan način instaliranja radijatora

Savjet! Ako montirate aluminijumske ili čelične baterije, preporučuje se da ne uklonite ambalažu od njih do kraja izgradnje i montaže kako biste izbjegli oštećenje površine.

Na kraju ugradnje baterija vrši se takozvano presovanje mreže grejanja. Za to je potreban poseban uređaj, čija cijena je dovoljno visoka da bi je kupila radi jedne operacije. Zbog toga je preporučljivo tražiti pomoć od kancelarije za stambene poslove ili specijalizovanog preduzeća.

Zaključak

Toplina u kući zavisi ne samo od izabranog modela i kvaliteta instalacije radijatora. Potrebno je uzeti u obzir mnoge druge nijanse: sastav hladnjaka, prisustvo termostata i tako dalje. Detaljnije o instalaciji klimatske opreme možete naučiti iz video snimka koji se nalazi ispod.
