Instaliranje cirkulacione pumpe u sistemu grijanja:

U ovom članku ćemo pričati o tome kako instalirati cirkulacionu pumpu u sistem grejanja bez pomoći stručnjaka. Tema članka je relevantna, pošto se u većini sistema grejanja koriste specijalizovani ventilatori.

Uprkos činjenici da se neki kotlovi za grejanje proizvode sa integriranom pumpom, većina kotlova se i dalje koristi pomoću opreme za daljinski pritisak.

Prije nego što uzmemo u obzir karakteristike instalacije, definišemo za početak, koji su razlozi za instalaciju i upotrebu cirkulacionih pumpi.

Potreba za cirkulacionom pumpom

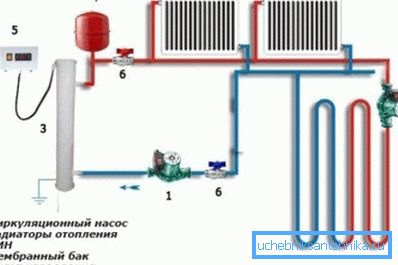

Najčešći problem u radu grejnih sistema u privatnoj kući je neujednačena distribucija toplote. Prilikom rada krugova sa prirodnom cirkulacijom, nije neuobičajeno da se radijatori zagrevaju u prostorijama udaljenim od kotla, dok u blizini baterija već kruži (saznajte kako je pravilno instaliran dvovodni sistem grejanja).

U takvim slučajevima neophodno je preduzeti mjere kako bi se rashladna tečnost intenzivno kretala kroz sistem.

Za ravnomerniju distribuciju toplote kroz cevovod i baterije danas se koriste sledeće metode:

• Ugradnja cevi većeg prečnika u odnosu na ono što je prvobitno instalirano.

Kompletna zamena cevi sopstvenim rukama je efikasan metod koji vam omogućava da značajno povećate performanse sistema. Ali, odlučujući da koristite ovu metodu, morate zapamtiti da će vam trebati profesionalni proračun odnosa prečnika preseka sa dužinom cijevi. Štaviše, cena cevi za zamenu čitavog sistema bit će značajna, a za instalaciju će biti potrebno vremena.

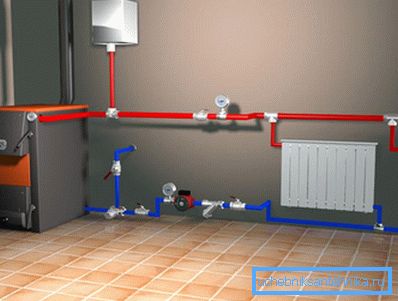

• Instalacija u sistemu grejanja pumpe za prisilnu cirkulaciju rashladnog sredstva.

Instalacija cirkulacione pumpe u sistemu grijanja omogućava vam da radite bez zamene cjevovoda i, s toga, smanjite troškove vremena i materijala.

Rezultat ugradnje ove opreme biće uniformnost pokazivača temperature u čitavoj kući. Štaviše, zbog intenzivne cirkulacije tečnosti za hlađenje, moguće je isključiti verovatnoću priključka za vazduh, što pozitivno utiče na vek trajanja opreme za grejanje.

Princip rada i dizajnerskih karakteristika

Pre ugradnje cirkulacione pumpe za grejanje, razmotrite princip rada ovog uređaja. Kao što je već pomenuto, oprema je osmišljena da osigura prisilno cirkulaciju rashladnog sredstva u zatvorenom sistemu.

Dizajn pumpe se sastoji od elektromotora, rotora i osovine sa radnim kolom. Svi elementi konstrukcije su zatvoreni u zapečaćenoj metalni kućištu.

Princip mehanizma je jednostavan. Uređaj je ugrađen u rupturu cevovoda. Zbog rotacije vratila sa radnim kolom, rashladna tečnost se ubrzava u željenom pravcu.

Kao po pravilu, pritisak koji proizlazi iz rotacije radnog kola dovoljan je za efikasno premještanje tečnog medija sa kotla na najdalju tačku sistema i nazad.

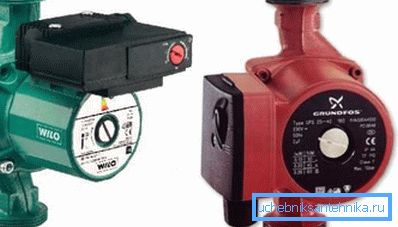

Glavne sorte

Na tržištu su dostupne sledeće vrste cirkulacionih pumpi:

1. Modifikacije "suvog" tipa, u kojima rotor ne dolazi u direktan kontakt sa hladnjakom.

Radni deo takvog uređaja izolovan je od električnog motora pomoću zaptivnih prstenova od nerđajućeg čelika. Kada mehanizam funkcioniše, prstenovi se rotiraju relativno jedni prema drugima. Zbog razlike pritiska na jednoj i drugoj strani prstenova obezbeđen je odgovarajući stepen zaptivanja.

Među prednostima ovog rešenja, primećuje se visoka efikasnost i dostigla 80%. Međutim, postoji značajan nedostatak, ova vrsta opreme karakteriše prekomjerna buka. Prema tome, instalaciju treba izvršiti u odvojenoj prostoriji za zvučnu izolaciju.

"Suve" pumpe, zauzvrat, imaju tri vrste:

• vertikalne modifikacije s položajem mlaznica na jednoj osi i vertikalnom položaju motora;
• horizontalne modifikacije sa horizontalnim motorom, mlaznicom za ubrizgavanje na kućištu i usisnom mlaznicom na prednjoj strani vratila;
• blok modifikacije, u kojima tečnost rashladnog sredstva teče u pravcu uzdužne ose i radijalno se prikazuje na opterećenju.

1. Pumpe "mokre vrste" se razlikuju od "suvih" kola u tome što su radno kolo i rotor u napunjenom stanju.

U ovom slučaju, rashladno sredstvo deluje kao hladnjak i mazivo. Rotor je odvojen od motora specijalnim "staklom" od nerđajućeg čelika.

Među prednostima ovog uređaja zabeležili smo nizak nivo buke. Međutim, postoji značajan nedostatak - efikasnost vlažnih pumpi ne prelazi 50%, što je reda manja od pokazatelja pokazanih suvim analogama.

Kada se odlučimo za izbor pumpne opreme, razmislite kako ga instalirati.

Mogućnosti instalacije

U početnoj fazi treba izvršiti obračun cirkulacione pumpe za grijanje. Ovo se radi po sledećoj formuli:

Q = N / t2-t1,

gde je Q kapacitet pumpe, t je temperatura na izlazu kotla, a N je snaga opreme za grejanje.

Svi ovi parametri mogu se naći u uputstvima priloženim odabranom uređaju.

Instrukcije za instalaciju su jednostavne i stoga ćete moći samostalno da se nosite sa ovim zadatkom bez angažovanja stručnjaka.

• Pre instalacije, pročitajte uputstvo za uređaje i dijagram ožičenja.

Važno: Instaliranje treba izvršiti sa očekivanjem da je ovo mjesto lak pristup.

• Ispraznite svu vodu iz sistema.
• Isecite cev kako je naznačeno na dijagramu.
• Instalirajte pumpu u skladu sa uputstvima.
• Uređaj je povezan na standardnu ​​električnu mrežu od 220 V.

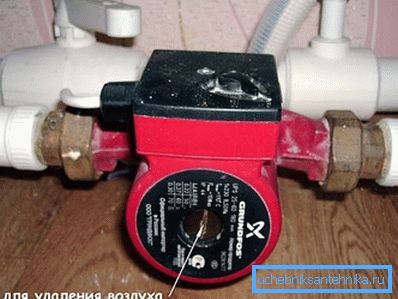

• Po završetku instalacije, sistem se napuni vodom i iz njega se povlači višak vazduha. Nakon toga, možete započeti uključivanje pumpe.

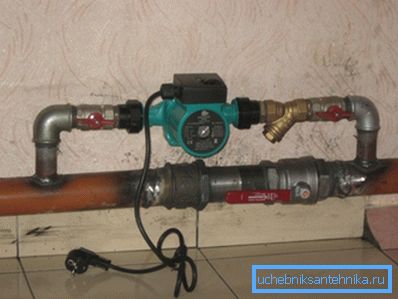

Važno: Tokom instalacije, preporučljivo je zaobići (bypass). Zbog ovakvog obilaznice, sistem će funkcionirati na prirodan način uz isključenje napajanja.

Zaključak

Dakle, pogledali smo kako i kroz koju opremu možete učiniti sistem grijanja funkcionalnijim i produktivnijim. Ostaje kupiti odgovarajuću pumpu i nastaviti sa njegovom instalacijom (pogledati i članak Testiranje sistema grijanja: svrha, karakteristike, postupak rada).

Više korisnih informacija o ovoj temi možete pronaći tako što ćete gledati video u ovom članku.
