Instalacija sistema grejanja: faze rada i vodič po koraku

Instalacija sistema za grijanje nije jednostavan zadatak, što će zahtijevati od vas da imate određena znanja i vještine. Razmotrićemo glavne faze rada koje su preuzele instalacione tehnologije sistema za grejanje, kako biste mogli sami da se nosite sa ovim zadatkom.

Pripremna faza

Dizajn i nabavka materijala

Kao i svaki tehnički rad, izgradnja sistema grejanja zahteva obavezan dizajn. Da biste pravilno izračunali i odabrali sve elemente sheme, trebat će vam određena kvalifikacija i poznavanje tehnike, pa je bolje da ovlastite ovaj posao profesionalcu.

Na ovaj ili onaj način, kao rezultat morate imati projekat koji će sadržati:

• Izračunavanje energetske opreme i uređaja za grejanje;

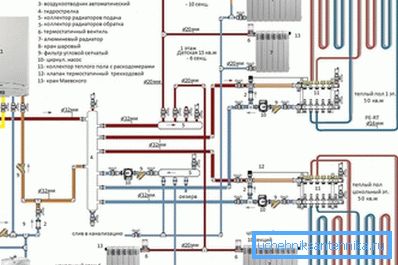

• Šeme i crteži, uključujući aksonometrijske i šematski dijagrami grejanja, lokacija komunikacija i autoputeva, dimenzija, prečnika itd.
• Specifikacije za sve komponente i delove, spojnice, fitinge, cijevi, radijatore, slavine i ventile;
• Opravdanost izbora vrste radijatora, kotla, pumpe i druge opreme;
• Objašnjenje o svim vrstama posla;
• Procenite sa brojem i vrstom potrebnih delova i materijala.

Obratite pažnju! Kao rezultat toga, moramo biti jasni o tome gde će se radijatori postaviti, gdje će se prolaziti kroz rupe za otvaranje cevi, gdje će se instalirati kotao i ekspanzioni rezervoar, cirkulaciona pumpa i drugi elementi sistema.

Na osnovu specifikacije, vrši se procena nabavke materijala i opreme. Zatim morate odabrati najpovoljnije prodavce i isporučiti sve što vam treba za objekat. Kada kupujete, pažljivo proučite etiketiranje i sertifikate o usklađenosti svih proizvoda kako ne biste kupili lažni ili brak.

Takođe ćete morati unaprijed pripremiti potrebne alate: set za lemljenje i sečenje polipropilenskih cijevi, cijevni ključevi i ključevi, perforator, nivo, vuču i pastu za navojne priključke, pumpu za crimping sistem, olovku i drugu dodatnu opremu.

  Obratite pažnju! Ako je neophodna zamena, u pripremnoj fazi, sistem grejanja, koji je ranije instaliran, je demontiran.

Označavanje i montaža nosača

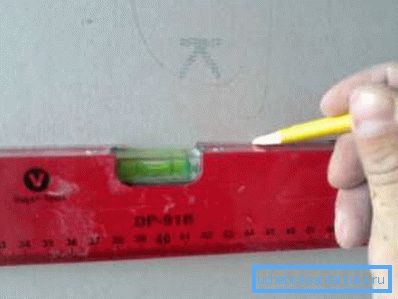

Na osnovu šema koju imamo, neophodno je napraviti oznaku. Pre svega, potrebno je pronaći mjesta gdje cevi prolaze kroz zid i obeležite ih olovkom. Dalje od ovih oznaka izvlacemo vertikalne i horizontalne linije, pored kojih ce autoputevi voditi prema crtanju:

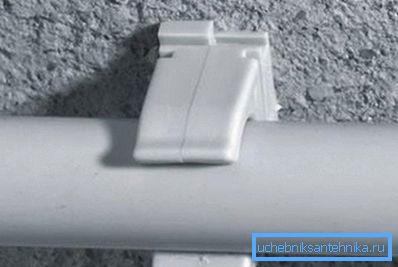

Zatim uzimamo pričvršćivače i pričvršćujemo obeležene linije sa tlakom od oko 50 cm. Pričvršćivanje se može vršiti pomoću tipala, ako su zidovi opeke ili betona, a takođe i sa vijcima koji se sami kucu, ako su zidovi drveni.

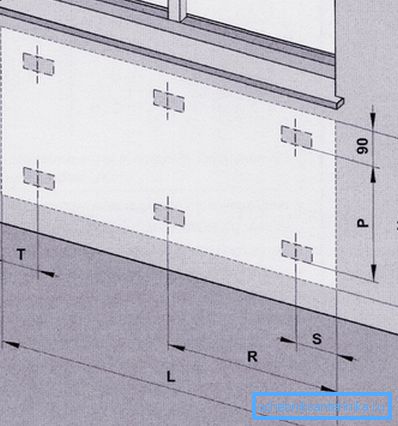

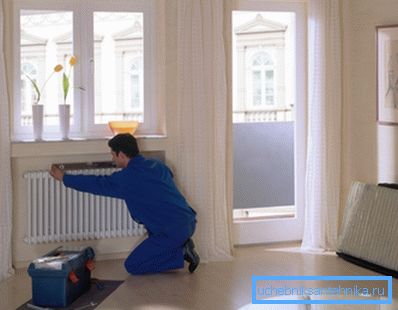

Nakon toga obeležite mjesto pričvršćivanja radijatora. Treba ih postaviti ispod prozora na udaljenosti od 10 cm od prozora i 10 do 15 cm od poda. Poželjno je da je uređaj u sredini prozora.

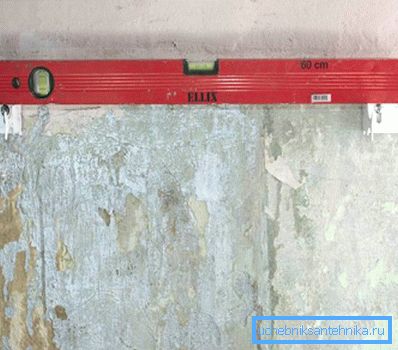

Najzad, markiranjem određujemo mesto pričvršćivanja zagrada za ugradnju konvektora i izvršimo njihovu instalaciju pomoću tipala. Za zidove ramova i zidove gipsane ploče, morate koristiti poseban hardver za montažu.

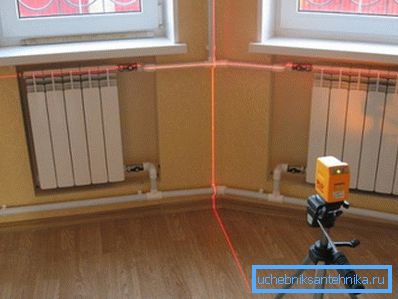

  Obratite pažnju! Ugradnja sistema grejanja zahtijeva tačnu lokaciju svih uređaja i tačno uklapanje crteža. Takođe je važno poštovati horizontalni i vertikalni nivo.

Prolazne rupe

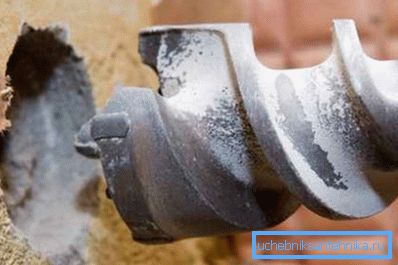

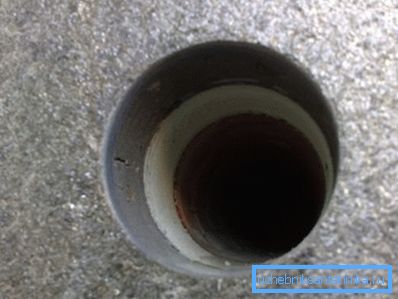

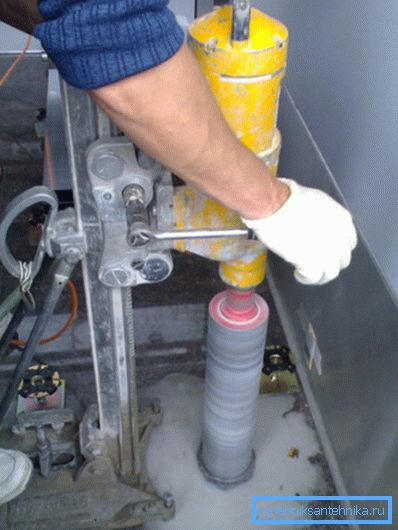

Za prolaz rupa u betonskim zidovima koristeći snažne bušilice sa specijalnim bušilicama za beton. Najpoželjnije dijamantske krune i bušilice sa pobeditovim savjetima. Rupe treba da budu što ravne i pravolinijske prema ravni zida.

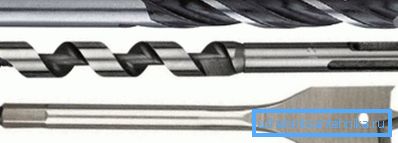

Ako su zidovi drveni, onda možete koristiti bušilicu sa drvenim bušilicama. Takve bušilice su najefikasnije:

Najteže je preklapanje preklapanja. Da biste to uradili, možete koristiti moćni perforator u udarnom režimu ili krunu sa dijamantskim ivicama, a kruna je mnogo bolje:

Obratite pažnju! Cijena dobrog alata je veoma visoka, pa je bolje da je iznajmite. Ovo se može uraditi u bilo kojem velikom supermarketu.

Instalacija radijatora

Već smo uradili označavanje i ugradnju zagrada za pričvršćivanje baterija. Sada prelazimo na njihovu montažu i instalaciju.

Prva stvar koju morate odvrtati futorski (utičnice) i pripremiti ventile za radijaciju. Bolje je koristiti polipropilenske slavine, koje često dolaze u paketu sa radijatorom.

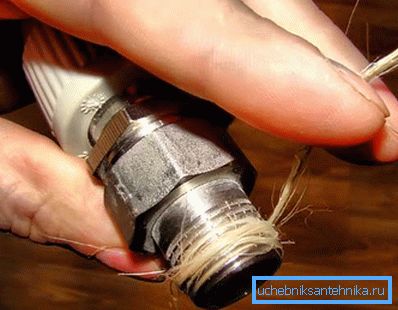

Navojna konekcija treba podmazati Unipak pastom i zaviti sa vučom. Neki vodoinstalateri koriste FUM traku, ali je traka sa pastom pouzdanija. Nanesite obilan sloj na navoju, a na njegovom putu vijćemo vlakna od lanenih vuna.

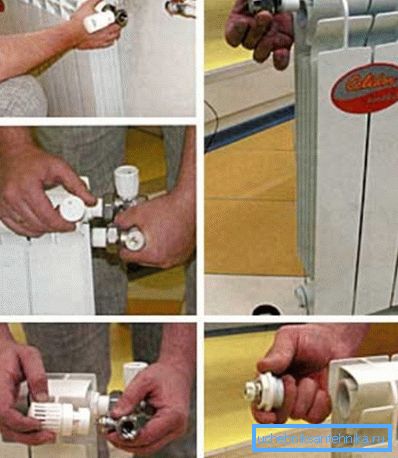

Zatim stavljamo vatrostalnu navrtku radijatorskog penisa i prvo ga vadimo rukama, a zatim naspram stopala sa podesivim ključem. Postavili smo još jednu slavinu, a onda ventil za Mayevsky i zatvoriti poslednju rupu sa utikačem.

Obratite pažnju! Potrebno je koordinirati poziciju dizalica sa dijagramom priključka uređaja: može biti niža, bočna ili dijagonalna.

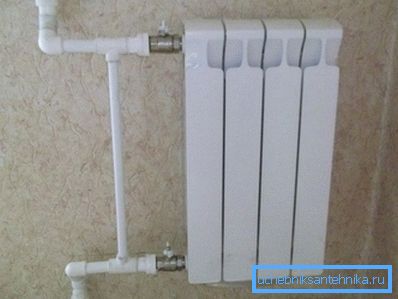

Ako imamo Leningradski sistem sa jednim cevima, vršimo obavezni bajpas. Da biste to uradili, spustite segmente cevi i povežite ih sa tankom cevi:

Prvo montiramo adaptere na polipropilen (ako je potrebno), onda ćemo sa jedne strane postaviti prelazni čep sa D20 na D16, zatim bradavicu, a zatim i maticu na suprotnoj strani. Uprtač je spreman.

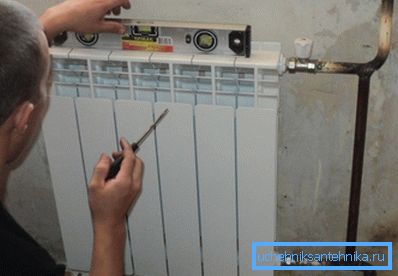

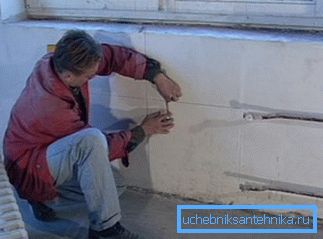

Konačno, instalirajte uređaj na zagrade i popravite ga. Proveravamo ravnost nivoa instalacije.

Cijevi lemljenje

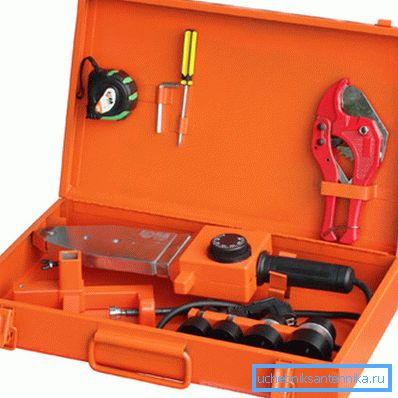

Uputstva kako pravilno instalirati sistem grijanja napravljen od polipropilena, je prilično jednostavan. Ali će nam trebati set alata za zavarivanje plastičnih cijevi, koji se također mogu iznajmiti u gradu Miass.

Dakle, počnimo:

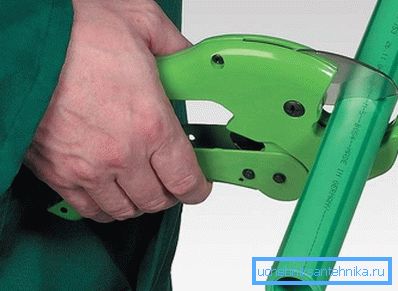

1. Izvođenje cijevi prema crtanju vršimo cijevi cijevi;

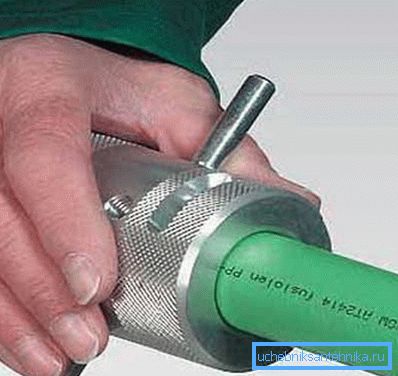

1. Na krajevima cevi potrebno je obrezati sa nagibom od 15 stepeni do dubine od 2 - 3 mm. Bolje je to uraditi sa izbacivačem lica;

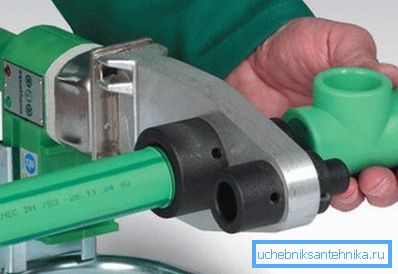

1. Postavite lemilicu na postolje i podesite temperaturu na 260 stepeni. Onda stavimo fiting na cev i ubacimo kraj cevi u rukav. Pritisnemo na obe strane sve dok delovi ne počnu na bočnim stranama;

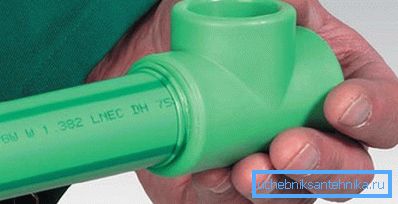

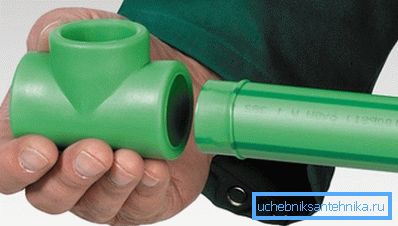

1. Grejanje traje oko pet sekundi, uputstva za lemljenje treba da budu sistem grejanja u zavisnosti od prečnika. Nakon zagrevanja, uklonimo dijelove i povežavamo ih sve dok cev potpuno ne uđe u rukav;

1. Čuvajte delove, ne okrećite. Dovoljno je da ih izdrži oko 30 sekundi da dovrši podešavanje;

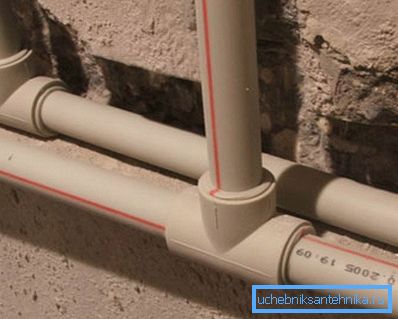

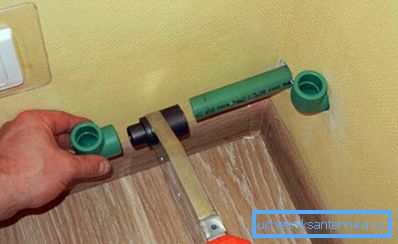

1. Sakupljamo odvojene površine na stolu, a zatim ih povezujemo po težini na mestima ulaza u zid i na radijatore.

Obratite pažnju! Bolje je prvo da se vežbate na oštecima kako biste dobili neku vrstu veštine i poverenje u postupke, jer su zglobovi neizdrživi.

Na kraju cevi su priključeni na kotao, cirkulaciona pumpa se postavlja na povratnu cev. Onda je sistem pod pritiskom specijalnom pumpom. Više informacija o tome možete pronaći u člancima na našoj web stranici.

Zaključak

Ako ugovor za ugradnju sistema grijanja izgleda preskupim za vas, lako možete sami da se nosite sa ovim zadatkom. Ovo će vam pomoći naš vodič i video.
