Instalacija radijatora za grejanje: norme i pravila ugradnje

Instaliranje radijatora za grejanje je presudan zadatak, a kvalitet implementacije zavisi od rada čitavog sistema. Da biste izbegli poplave u stanu i curenje priključaka, trebali biste znati proceduru i pravila za ugradnju uređaja za grejanje. Reći ćemo vam kako instalirati radijator za grejanje.

Da biste razumeli kako instalirati radijatore, morate znati načela za rad ovog rada.

Instalacija radijatora za grejanje

Piping layouts

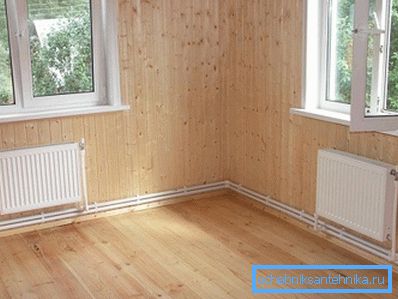

Pre nego što pravilno instalirate radijatore, odredite vrstu ožičenja.

Pravila za ugradnju radijatora mogu se razlikovati u zavisnosti od tipa sistema grejanja i načina povezivanja uređaja.

Po tipu sistema može se:

  1. Jedna cev. Ovde se proizvodi serijski povezuju na jednu cev, koja izvodi i dovod i povratni tok nosača toplote. U ovom slučaju povratni protok prethodnog konvektora je protok sledećeg, a svaki sledeći čvor dobija hladno tečnost;
  2. Dvocevni. U ovoj šemi, proizvodi su paralelno povezani između dve cijevi: snabdevanje i povratak. U ovom slučaju, rashladna tečnost približno iste temperature se isporučuje svim čvorovima;
  3. Kolekcionar. Ovde se nalazi kombinacija prethodnih dva metoda: između dva cevovoda, dovoda i povratka, paralelno su spojeni jednosumni krugovi sa jednim konvektorom. Pošto obično postoji mnogo takvih kola, oni su povezani preko kolektora, što je bio razlog za naziv tipa kablova.
Sistemi ožičenja sa jednim cevima i duplim cevima.

Obratite pažnju! Jedan sistem se jednostavno razlikuje od drugog: u jednom cevnom sistemu, samo jedan cijev se uklapa u svaki izmenjivač toplote, u dvocevnoj cevi postoje dvije cijevi, u sistemu kolektora, dvije cijevi sa svakog uređaja idu u zbirni čvor.

Šema instalacije radijatora ima glavne razlike u primeni sistema sa dva ili jednim cevima. Činjenica je da instaliranje grejača u jednoslojnom sistemu prema SNiP-u zahtijeva obilaznicu, što sprečava prekid struje ako jedan od konvektora lomi.

Sklapanje kolektora šema.

U slučaju kolektora i dvocevnih krugova, baterije su paralelno povezane i kolo se ne slomi. Uklanjanje i ugradnja radijatora grejača moguće je bez isključivanja sistema. Da biste to uradili, jednostavno isključite slavine instalirane na ulaznim i izlaznim mlaznicama hladnjaka.

Obratite pažnju! Sistemi dvocevnih i kolektora se smatraju efikasnijim i progresivnim, ali njihova cijena je veća zbog većeg broja cevi sistema grejanja i ventila.

Metode vezivanja baterije

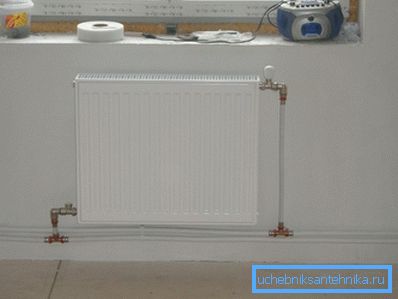

Na slici je prikazan dijagonalni priključak konvektora.

Pored žičane instalacije, kako instalirati radijator za grejanje, utiče na način povezivanja sa cevovodom.

Postoje tri takve metode:

  1. Bočna veza. U kućama sovjetske građevine je najčešće, posebno sa vertikalnim ožičenjem, kada u sobu ulazi jedan ili dva stubova, dvije cijevi odjeka, na koje je jedna strana akumulatora povezana, ulazi iz sobe;
  2. Donja veza. Ova metoda je tipičnije za horizontalno ožičenje, kada se linija ide duž poda ili ispod nje, a uređaj je priključen na donju kolekcionersku osu na mlaznice;
  3. Dijagonalni priključak. Može se koristiti u obe verzije izgleda. Ovde, mlaznica za isporuku ulazi u gornji otvor na jednoj strani proizvoda, a povratni deo izlazi iz donjeg otvora na suprotnoj strani.
Radijatori grijanja sa instalacijom na različite načine.

Obratite pažnju! Još uvijek postoje sporovi oko kojih je ispravno dijagram ožičenja. Može se reći da je donja veza najmanje efikasna, dok dijagonalni način ravnomjerno zagreva izmenjivač toplote.

Pravila ugradnje

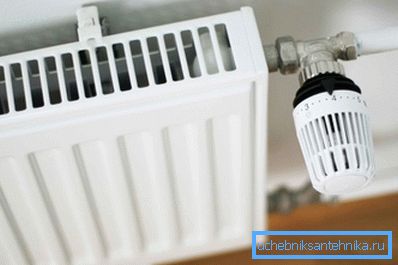

Važno je da se pridržavate instalacionih standarda radiatora.

Pre nego što instalirate radijatore, trebate naučiti osnovna pravila i propise za njihovu instalaciju.

Postoje pravila koja su prilično prigodna u prirodi:

  • Baterija se instalira ispod prozora. Centralna os otvaranja prozora mora se podudarati sa centralnom osom proizvoda. Na taj način se izbjegava ubacivanje i kondenzacija na staklo;
  • Poželjno je urediti dovodne cevi sa blagim nagibom ka kretanju vode. Ovo će sprečiti ulazak i akumulaciju vazduha u grejnom uređaju i prateći gubitak prenosa toplote.
Uređaji bi trebali biti smešteni ispod prozora.

Postoje i strožija pravila:

  • Prozorski poligon ne bi trebalo da pokriva bateriju u potpunosti, u protivnom konvekcione struje neće zagrevati staklo prozora, što može prouzrokovati zamagljivanje prozora i kondenzaciju na prozorskom polju;
  • Rastojanje od vrha konvektora do polica prozora treba biti najmanje 5 cm;
  • Udaljenost od dna proizvoda do poda ne sme biti manja od 5 - 10 cm;
  • Trebalo bi da postoji razmak od najmanje 4 cm između zadnjeg zida uređaja i zida;
  • Prozorski prozor može pokriti uređaj ne više od polovine.

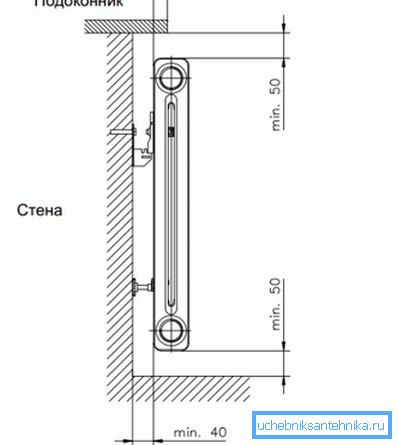

Pravila ugradnje

Obratite pažnju! Usklađenost sa ovim rastojanjima će omogućiti normalnu konvekciju i cirkulaciju protoka vazduha, što je preduslov za dobar prenos toplote.

Postupak instalacije baterije

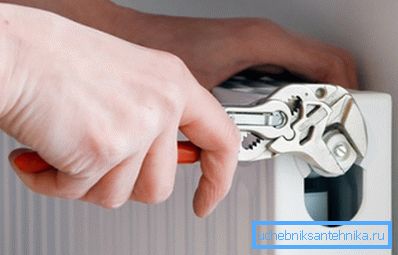

Razmotrite redosled rada.

Ako želite sami instalirati konvektor za grejanje, trebali biste znati redosled rada:

  1. Isključite slavine za dovod, a zatim demontirajte stari uređaj;

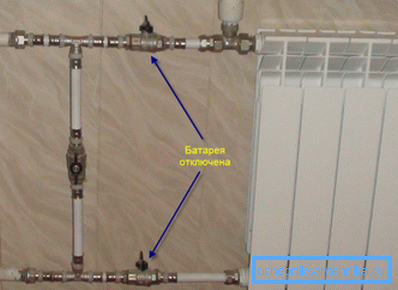

Isključite slavine i demontirajte staru bateriju.
  1. Označite tačke montiranja zagrada za novi proizvod;

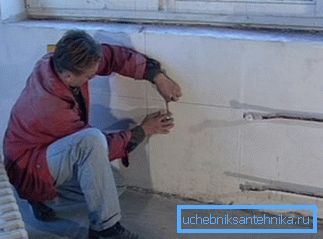

Napravite markiranje.
  1. Pričvrstite nosače na zid pomoću klinova ili sidrenih vijaka;

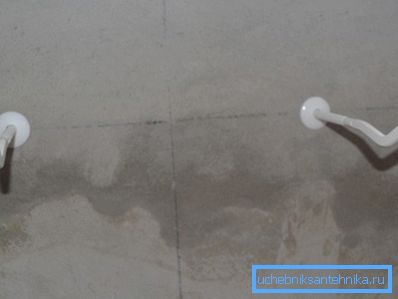

Prema markupu postavljamo zagrade.
  1. Mi pričvršćamo proizvod na zagradi, proveravamo geometriju uz pomoć nivoa: trebalo bi da stoji striktno horizontalno, bez izobličenja;
Izložite horizontalno po nivou.
  1. Sastavimo armaturu: postaviti ventil i ventil ispod termičke glave, kao i Mayevsky ventil za vazduh;

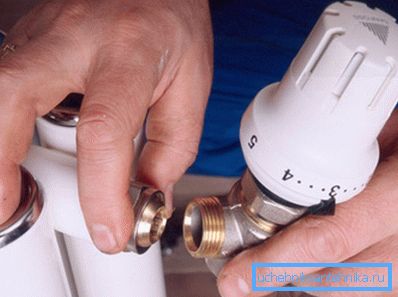

Postavite ventile i slavine.
  1. Priključite cevi sa glavne cevi u izmenjivač toplote.

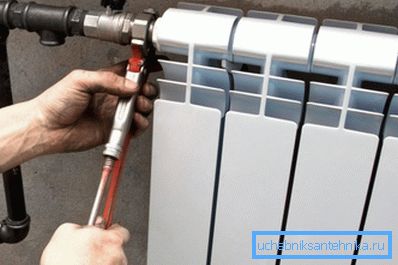

Priključite cev za grejanje na izmjenjivač toplote.

Obratite pažnju! Instalacija radijatora od livenog željeza zahtijeva ozbiljnije pripremanje i izbor fiksnih fitinga, jer njihova težina više puta prevazilazi savremene aluminijske ili bimetalne analoge.

Zaključak

Zamjenu i ugradnju grejnih uređaja treba uzeti ozbiljno, jer će kvalitet ovih radova utvrditi komfor u kući. Da biste pravilno instalirali, morate pratiti uputstva za instalaciju i prihvaćene standarde. Video na kraju teksta će vam pomoći da izbegnete greške u svom radu.
