Instalacija radijatora za grejanje: kako popraviti bateriju

Instaliranje baterija u uređenju sistema grijanja u stanu ili privatnoj kući je prilično skupa obaveza, pošto je cijena usluga iznajmljenih građevinskih posada dosta visoka. Prema tome, mnogi izvršavaju instalaciju radijatora sopstvenim rukama.

O tome nema ništa komplikovano. Ceo niz aktivnosti je detaljno opisan u nastavku.

Samonaponski radijatori će uštedjeti novac

Izbor pristajanja sa cevovodima

Pre nego što ugradite grejač u stanu ili privatnu kuću, morate odlučiti kako će se isporučiti vruća voda, a nosač toplote koji je već izdao toplotu će biti ispušten. Instalacijska shema radijatora za grejanje zavisi od načina raspoređivanja mreže grejanja (jednoslojna ili dvocevna), dizajna samih baterija i broja sekcija u njima.

Razmotrite glavne opcije:

  1. Jednostrana veza sa bočnim mlaznicama. Ovaj metod snabdevanja rashladnog sredstva je najpopularniji. U tom slučaju, ulazna cev je priključena na gornji deo akumulatora, ispusnu cijev - na dno. Prednost rešenja je da se na ovaj način postiže maksimalna efikasnost uređaja.

Ulazna cev se može priključiti na dno grejne ploče, ali se izlaz toplote smanjuje za više od 5%.

Na slici - dijagram jednosmerne veze radijatora za grejanje

Savjet! Prilikom priključenja baterija sa puno delova, poslednji se može slabo zagrejati zbog nedovoljnog snabdevanja vodom. U ovom slučaju, preporučljivo je dodatno opremiti produžetak kanala razmenjivača toplote.

  1. Donja veza. Koristi se u slučaju da su glavni cevovodi sakriveni ispod podne obloge ili postolja. Njegova prednost je maksimalna estetika - cevi neće pokvariti izgled sobe. Njihovi kratki delovi dolaze iz poda i odmah se pridruže ulaznim mlaznicama baterija.
Donja veza baterije: cevi su potpuno nevidljive
  1. Dijagonalna ugradnja radijatora za grijanje radi to sami. Ovaj metod se koristi samo ako je instalirana velika baterija (broj sekcija prelazi 12). Ulazna cev se spaja sa gornjom mlaznicom sa jedne strane baterije i izlazi kroz donji otvor na suprotnoj strani ivice.
Dijagram povezivanja dijagonalne baterije

Osim toga, postoje dva načina prenosa hladnjaka:

  • konzistentno - u ovom slučaju zagrejana voda teče iz grijača i nazad, prolazeći kroz svaki radijator instaliran u stanu ili kući;
  • paralelno - prilikom instalacije grejne mreže, postavljen je glavni cevovod, gdje se grejne baterije gurne kroz fitinge.

Prvi metod je ekonomičniji, jer troši manje materijala. Međutim, ukoliko je neophodno popraviti radijatore, neophodno je isključiti cijelu mrežu i odvesti hladnjak iz njega, što je nemoguće tokom hladne sezone.

Konsekutivno povezivanje radijatora

Još jedan nedostatak ove šeme je neujednačena distribucija toplote. Baterije koje su postavljene bliže kotao (ili na gornjim spratovima kuće) će se zagrijati više. Instaliranje različitog broja sekcija će pomoći da se nosite sa ovom situacijom (što je dalje od grejača, više).

Druga metoda zahteva upotrebu velikih cevi, ventila i fitinga. Ali paralelni sistem grejanja može se podeliti na nekoliko autonomnih fragmenata.

Popravljanje radijatora ne zahteva isključivanje grejanja. Dovoljno je uz pomoć dizalica blokirati pristup nosača toplote do ovog odeljka mreže.

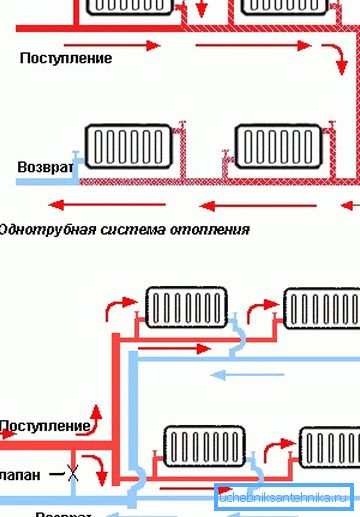

Paralelno povezivanje radijatora u jedno-cevnim i dvocevnim sistemima grejanja

I ovde, nije bilo bez grešaka. Ako je pritisak fluida u cevima nizak, manja količina zagrejane vode će proći u radijator, što će takođe smanjiti efikasnost grejanja. Da bi se to izbjeglo, zaobilaznice (prelivne cijevi) između ulazne i izlazne cijevi treba napraviti od manjeg prečnika i opremljene zatvorenim ventilom.

Priključni radijatori

Opšti zahtevi

Postoje određena pravila za ugradnju radiatora koji se moraju pratiti bez obzira na materijale koje instalirate.

Posebno govorimo o razdaljini između različitih strukturnih elemenata zgrade i samog grejnog panela:

  1. Trebalo bi da postoji najmanje 10 cm slobodnog prostora između gornje ivice radijatora i prozora.
  2. Trebalo bi da postoji razmak širine od 12 cm između podne obloge i donje površine grejne ploče.
  3. Razlika između ploče za grejanje i zida na kojoj je fiksirana treba da bude 2 do 5 cm. Zapamtite da ako je vertikalna površina iza radijatora prekrivena slojem materijala koji odražava toplotu, dužina ugradnih nosača uključenih u komplet možda neće biti dovoljna, pa samim tim moraće kupiti drugu dodatnu opremu.
Preporučeno rastojanje od zidova i poda prilikom povezivanja baterija

Obratite pažnju! Gorenavedeni zahtevi omogućavaju organizaciju prirodne konvekcije vazduha, odnosno mešanja hladnih i toplih vazdušnih masa u prostoriji. Zbog toga se prostor zagreva brže i ravnomernije. Njihovo nepoštovanje dovodi do pojave lokalnih zona hladnog i toplog vazduha, zamagljivanja čaša i drugih problema.

Redosled rada

Instalacija radijatora od livenog željeza, kao i njihovih kola od aluminijuma ili čelika, je sljedeća:

  • demontirana stara oprema za grejanje;
  • oznaka je napravljena, prema kojoj će se držati zagrade sa novom baterijom;
  • instaliran je hardver za pričvršćivanje (za ovo će vam biti potrebni zatvarači ili sidreni vijci);

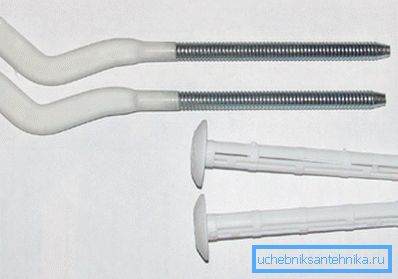

Nosači za montiranje baterije
  • montira se grejna ploča (montira se potreban broj sekcija, Mayevsky slavine, zaporni ventili, termostati itd.);
  • gotovu bateriju visi na kukama (ako su izgled i bušenje ispravno izvršeni, panel za grijanje bi trebalo lako "ležati" na mestu predviđeno za to);
  • Priključuje se priključak sa cevovodom (u tu svrhu se koriste posebne spojnice sa navojem - smjene).

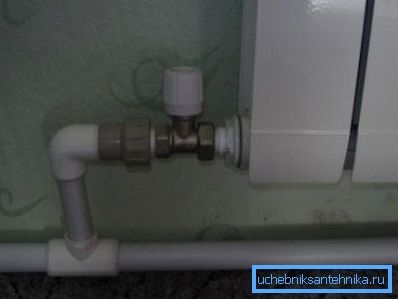

Mesto spojnice baterije sa cevima mora biti pažljivo zaptiven i opremljen ventilom

Obratite pažnju! Zaptivanje zglobova treba posvetiti veću pažnju. Ovde se najčešće javljaju curenja, koja, između ostalog, može dovesti do prolaska sistema.

Zaključak

Instaliranje grejne baterije je prilično jednostavan proces, ali sve njegove korake moraju se obaviti pažljivo i efikasno. Tek tada će montirana klimatska mreža pružiti udobnost i udobnost u kući.

Možete saznati više o dizajnu sistema za zagrevanje prostora na video snimku ispod.
