Instalacija radijatora. vrste ožičenja. označavanje i

Samostalna instalacija radijatora za grejanje je veoma težak proces, ali nije vrlo komplikovana. Glavna stvar je da pratite određena pravila i sve pažljivo postupite.

Samostalna instalacija baterija.

Vrste ožičenja

Da bi radijator bio pravilno instaliran, neophodno je znati koji tip rasporeda grejanja je korišten. Donja tabela opisuje ove vrste.

Tip veze Posebne karakteristike
Jednostrano bočno Snabdevaća cev je priključena na gornju granu cevi baterije, "povratna cev" - na donji analog. Takva veza doprinosi najvećoj disipaciji toplote.
Dno Ova vrsta ožičenja se koristi kada su grejne cevi sakrivene ispod podloge ili poda. Priključci za dovod i ispuštanje su postavljeni ispod, usmereni su vertikalno na pod.
Dijagonala Takva veza je optimalna ako se baterija sastoji od 12 sekcija ili više. Sa njom, dovodna cev je priključena na gornju granu cevi na jednoj strani radijatora, a odvodna cev je priključena na donju granu cijevi na suprotnoj strani.
Sekvencijalni Koristi se sa zatvorenim grejnim krugom, npr. rashladna tečnost cirkuliše pod pritiskom unutar mreže. Na uređajima, kako bi krvarili višak vazduha, stavljaju se slavine Mayevskog. Važan nedostatak ovakvog izgleda jeste da raspad ili popravak baterije podrazumeva potpuno isključivanje sistema grejanja.
Paralelno Ovde se koristi ožičenje, u kojem se topla voda napaja kroz toplotnu cijev ugrađenu u mrežu za grejanje. Povlačenje je isto. Ulazni i izlazni ventili pružaju mogućnost popravke baterija bez zatvaranja cele mreže. Minus: uređaji nisu dovoljno zagrejani ako je radni pritisak nizak.

Šta će biti potrebno razmotriti

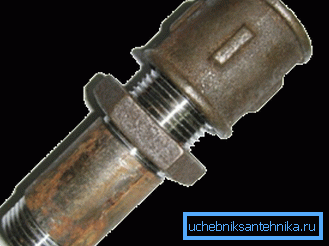

Sanitarni sgon omogućava bez zavarivanja gasom.
  1. Kada se sami sklapaju baterije, izaberite radijator tipa ventila. Instalacija ventila na radijatorima tipa loptice sa "američkom" je prilično komplikovana i zahteva dobre vještine.
  2. Da biste priključili baterije na mrežu, biće vam potrebni cevovodi koji imaju navoj koji odgovara dimenzijama cijevi i cijevi.
  3. Ruksaci su omotani oko rukava. Zatim se uvijaju i ubacuju u radijatore.
  4. Pre kupovine uređaja, uverite se da komplet za pričvršćivanje za ugradnju radijatora odgovara materijalu koji se koristi za izradu zidova.

Obratite pažnju! Da bi se vazduh mogao odvesti od baterija, oni bi trebali staviti na njih Majevskijeve slavine. Neki modeli uređaja su opremljeni sa njima već u fabrici.

Važna pravila

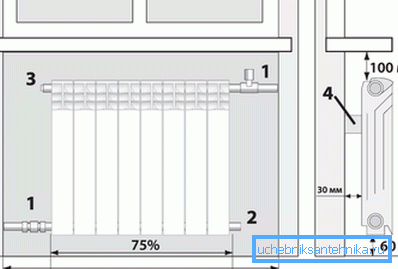

Rastojanja koja se moraju održavati.
  1. Odseci cijevi pogodni za radijatore treba postaviti sa blagim nagibom u smeru protoka rashladne tečnosti. Ako se postavljaju tačno horizontalno, u uređajima se akumulira vazduh koji će smanjiti prenos toplote. 1 metar cevi treba naginjati u smeru toka vode, najmanje 5 mm.
  2. Instaliranje grejnog radijatora sopstvenim rukama treba napraviti tako da se njegova srednja osovina poklapa sa centralnom osovinom otvora prozora. Dozvoljeno odstupanje do 20 mm.
  3. Od nivoa poda do dna radijatora mora biti najmanje 60 mm.
  4. Od dna prozora do vrha uređaja, rastojanje bi trebalo da bude 50-100 mm.
  5. Pravila za ugradnju radijatora kažu da je praznina između zida i baterije 30-50 mm.
  6. Prilikom instalacije grejnih uređaja, preduslov je strogo poštovanje vertikala i horizontala.
  7. Nakon razmatranja tehnologije i estetike, baterije koje se nalaze u istoj prostoriji treba postaviti na isti nivo.

Postupak instalacije

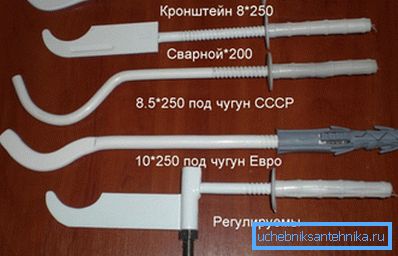

Na fotografiji su razne zagrade.

Instalacija radijatora za grejanje podrazumijeva preliminarni proračun broja njihovih dijelova u svakoj od prostorija stanovanja. Informacije o takvim proračunima možete pronaći na našoj web stranici.

Označavanje i instalacione zagrade

Specifikacija ugradnje radijatora grejanja predviđa da za svakih 5-7 delova baterije mora biti jedan držač na vrhu i jedan pričvršćivač na dnu.

  1. Uzimajući u obzir ovo pravilo, trebali biste označiti tačke montiranja držača.
  2. Onda vam treba bušiti rupe.
  3. U njih se ubacuju kljuĉevi, u koje su zagrade zavrtnje.
  4. Sa pravilnim označavanjem, uređaj će se čvrsto držati na držačima i čvrsto držati na njima.

Sledeća ugradnja radijatora za grejanje vlastitim rukama leži u povezivanju uređaja sa cijevima.

Alati i potrošni materijal

Potreban vam je tip ključnog momenta sa dimenzijama. Omogućava strogo posmatranje momenta momenta. Poznato je da cevi nosača toplote cirkulišu pod pritiskom.

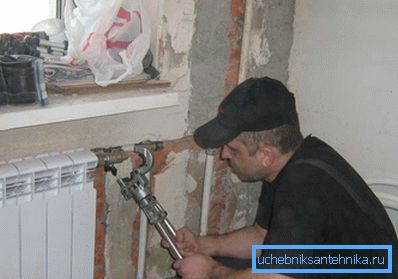

Priključci za pričvršćivanje su najbolji sa momentnim ključem.

Obratite pažnju! Ako su zglobovi čvrsti, to će dovesti do curenja. Prekomerno zatezanje može srušiti niti na priključnim elementima. Da bi se to sprečilo, savremeni modeli radijatora završavaju se pasošem. Uputstvo u njemu ukazuje, između ostalog, na veličinu momenta momenta.

Takođe će biti potrebna zaptivna traka za zaptivanje i zaptivanje, čija cijena je mala.

Instalacija instrumenata

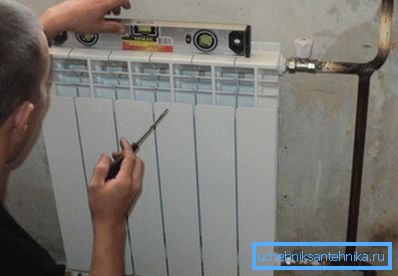

Viseći uređaj, trebalo bi da proverite njegov nivo.
  1. Ako se baterije stavljaju u popravku, pre nego što ih ugradite, morate isključiti krug grejanja i ispuštati hladnjak iz njega.
  2. Pre svega, uređaj je visi na zagradama.. Nadalje, uz pomoć nivoa, proverava se ispravnost njenog horizontalnog i vertikalnog položaja.
  3. Onda su iz uređaja uvijali škripci.
  4. Ako je sistem za grejanje jednodelni, ventil treba da bude povezan sa bajpasom između baterije i cevovoda.. U slučaju dvocevnog kruga, za povezivanje se koristi samo brisanje pomoću zavrtnja.
  5. Instalacija biometrijskih radijatora za grejanje nastavlja se njihovim povezivanjem pomoću navoja sgona sa cevima. Za zaptivanje zglobova koristi se zaptivanje.

Obratite pažnju! Treba napomenuti jednu stvar. Instalacija čeličnih radijatora, kao i bimetalni i aluminijumski analogi, razlikuje se u tome da do kraja njihove instalacije ne bi trebalo da uklanjate zaštitnu ambalažu.

Karakteristike instalacije litijum-jonske baterije

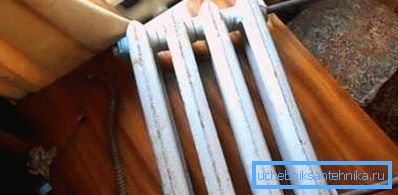

Radi se o radijatoru sa dva ključa.

Takvi radijatori teško mogu biti nazvani gracioznim. Međutim, liveno gvožđe zadržava toplotu vrlo dobro, i postepeno ga zrači u prostoriju.

Pre ugradnje, radijator treba odvrtati i ponovo podesiti bradavice, a zatim ga ponovo sklopiti.

  1. Najbolje je da rastavite uređaj na metalnom radnom stolu. Potrebno je delovati sa dva ključa radiatora koji su umetnuti u rupe za gornje i donje bradavice.
  2. Da biste stvorili polugu (da biste povećali primijenjenu snagu) i za pouzdanu fiksaciju, u oku alata ubacite metalnu šipku ili grebenicu koja pričvršćuje donju navrtku.

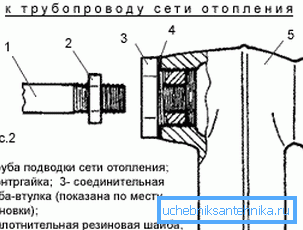

Radijator dijagrama ožičenja.
  1. Da bi zaustavili debalans, oba povezivanja moraju da se odmore u isto vreme.
  2. Pre rada, saznajte pravac navoja, može se lijevo i desno. Da biste to razumeli, morate staviti uređaj ispred sebe licem prema gore. Tada će levi navoj biti na levoj strani, a desno sa desne strane.
  3. Odvrnite matice, izvadite odeljak. Uradite isto sa svim elementima radiatora.
  4. Zatim, u obrnutom redosledu, spojite ih u jednu bateriju, sa prethodno izračunatim brojem sekcija za zagrevanje određene prostorije.
  5. Nakon instalacije, uređaj je pod pritiskom, ukoliko dođe do curenja, bradavica se podešava na problemskom području.

Obratite pažnju! Nosači na drvenim zidovima ne mogu držati masu lijevih gvožđa. Na osnovu toga, uređaji treba da budu opremljeni podnim nosačima.

Zaključak

Instalacija radijatora grejanja za grejanje - operacija je prilično komplikovana i skupa. Za ugradnju uređaja najbolje je koristiti sgony. Video u ovom članku ilustruje ovaj proces.
