Instalacija radijatora: namjena i uređaji, vrste i

Instaliranje radijatora novog modela značajno povećava energetsku efikasnost grijanja i temperaturu u kući. Materijali sa visokom toplotnom provodnošću i dobro razmišljanim oblikom tela povećavaju prenos toplote i konvekciju uređaja. Reći ćemo vam kako instalirati radijator u vašem domu.

Instaliranje aluminijumskog radijatora sa slavinom za vodu.

Instalacija radijatora za grejanje

Namjena i uređaj

Na slici je prikazan tipični aluminijumski konvektor.

Za početak, uzmite u obzir sam radijator za grejanje.

Ovo je uređaj koji treba da obavlja sledeće funkcije:

  • generišu, pretvaraju ili primaju toplotnu energiju;
  • grijanje sopstvenog kućišta ili ekrana za prenos toplote;
  • da distribuira toplotnu energiju u okolni prostor.
Instaliranje čeličnog radijatora je dobro rešenje.

U modernom životu koristite dvije vrste grejača: tečnost i električni. Prvi su povezani sa centralizovanim ili autonomnim sistemom snabdevanja rashladnim fluidom, drugi - pretvaranje električne energije u toplotu.

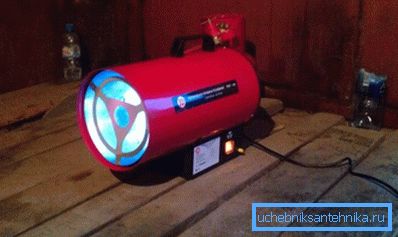

Takođe koristite grejne mašine za gas i benzin, ali češće se koriste u izgradnji i proizvodnji. Ne uzimamo u obzir peći na drva.

Tečni konvektori su sistem kanala kroz koji tečnost cirkulira i daje energiju telu proizvoda. To mogu biti baterije, registrati, paneli ili konvektori.

Električni modeli dolaze u različitim oblicima, često imitiraju uređaje za vodu, ali ne manje rijetko imaju originalan dizajn. Postoje i razlike u osnovnom dizajnu ovih uređaja. Postavljanje električnih uređaja, po pravilu, ne izaziva poteškoće, pa ćemo se usredsrediti na instaliranje tečnih modela.

Električno grijanje je zgodno, ali skupo.

Obratite pažnju! Do-it-yourself instalacija električne baterije obično ne uzrokuje probleme, pa ćemo se fokusirati na vodene radijatore.

Sorte i materijali

Izbor radijatora ne postavlja previsok radijatora.

Dakle, već smo saznali da postoje baterije:

  • tečnost;
  • električni;
  • gas ili benzin;
  • drvo (ovo je iz druge "opera", ali ipak).

Pored toga, mogu se razlikovati u dizajnu.

Postoje takve sorte:

  1. Tubular. Sistem od dve ili tri (ponekad i više) horizontalnih cevi povezuje bočne kolektore u jednu posudu kroz koju cirkulira rashladni fluid. Zove se registri.
  2. Sekcija. Sistem vertikalnih kanala povezan je sa gornjim i donjim zaglavama u jednoj posudi koja je napunjena rashladnom sredstvom. Telo je dizajnirano da emituje maksimalnu količinu toplote.
  3. Panel. Čelični ploče su zavarene ravne strane, koje imaju profilisanje u obliku kanala. Fluid teče kroz ove kanale i zagreva panel.
Tubularni registar grijanja.

Što se tiče njihove efikasnosti, najefikasniji su baterije iz segmenata i cijevni modeli sa pločastim finim rezanjem. Štaviše, drugi se razlikuju ne samo povećanjem efikasnosti i aktivne konvekcije, već i prihvatljivim odgovorom na automatsko podešavanje pomoću termostatske glave. Niski kapacitet i mala težina slučaja čine takve radijatore tržišnim liderima.

Međutim, ne samo da su uređaji i karakteristike modela slučaja odigrali ulogu u efikasnosti uređaja. Materijal od kojih se sastoji takođe je važan.

Tip konvektora.

Razmislite o glavnim:

Materijal Karakteristike i karakteristike
Liveno gvožđe Izdržljivost, pouzdanost, relativno niska toplotna provodljivost, krhkost, loša održivost, velika masa
Čelik Dugotrajnost, strah od korozije, relativno niska toplotna provodljivost, velika masa, strah od vode čekić
Aluminijum Visoka toplotna provodljivost i prenos toplote, strah od kiselosti, visoki zahtevi za rashladno sredstvo, dobar odgovor na podešavanje, visoka efikasnost
Bakar Najveća toplotna provodljivost, čvrstoća, ne bojazni se od korozije, dobar odziv na podešavanje, visoka efikasnost, visoka cena
Bimetal Moguće je bakarno ili čelično jezgro u kućištu od aluminijuma. Visoka čvrstoća, dobra disipacija toplote i efikasnost, dobar odgovor na podešavanje, prosječni troškovi. Kompromisna opcija za one koji znaju kako računati novac
Bakar je efikasan, ali skup.

Obratite pažnju! Za ugradnju u kuće sa centralnim snabdevanjem hladnjaka preporučuje se postavljanje livenog gvožđa ili bimetala, a aluminijum se savršeno uklapa u autonomni sistem.

Montaža

Vezivanje

Da biste znali kako instalirati radijator, shvatite vrste vezivanja.

Vezivanje je postupak za povezivanje cijevi snabdevanja i selekcije rashladne tečnosti. Od ovoga naloga neznatno zavisi od efikasnosti sistema grejanja.

Postoje četiri tipa:

  • lateralan;
  • dijagonala;
  • niži;
  • tačkano.

Najčešće se primenjuje bočna ili dijagonalna veza. Dijagonala se smatra najtačnijim, ali sa malim brojem sekcija strana ne zaostaje.

Šema konvektorskih cevovoda.

Donja veza je manje racionalna sa tehničke tačke gledišta, međutim, prilično je opravdano prilikom postavljanja grejača unutar ili unutar postolja.

Takođe treba zapamtiti da se sa sistemom snabdevanja sa jednom cevi treba koristiti obilaznicu, au slučaju termostatskog podešavanja apsolutno je neophodno.

U sistemu sa jednim cevima prilikom podešavanja potrebno je obilaznice.

Obratite pažnju! Protok tečnosti za hlađenje uvek treba napraviti sa vrha, a izbor - odozdo, ako nijedna druga šema nije obezbeđena.

Instalacija

Nastavljamo sa praksom.

Za početak, isključićemo vodu u sistemu, odvrnuti utikače i isprazniti hladnjak sa uređaja. Sakupljamo delove nove baterije. Zatim instrukcija uključuje uklanjanje starog konvektora.

Tečne cijevi za napajanje se mogu obrisati brusilicom tako da je pogodno instalirati novi uređaj. Stari pričvršćivači takođe treba ukloniti.

Demontirajte stari uređaj.

Novi uređaj pričvršćujemo uz pomoć zagrada, koji se nalaze u montažnom kompletu. Nosači su obično pričvršćeni u zidu pomoću dowels. Pratimo horizontalni položaj sa nivoom.

Pratimo nivo.

Izvucite termostatski regulacioni ventil u dovodnu cev i vratite vratilo u otvoru za bateriju. U suprotnoj rupi grejalice okrećemo krov Majavskog.

Montirajte termostat na dovodnoj cevi.

Zavrtite dršku u donju rupu baterije, koju povezujemo sa kugličnim ventilom povratne cevi. Prilagođavanje u ovom segmentu sistema nije korisno.

Povežite povratnu liniju.

Preostala rupa je zatvorena čvrsto s posebnim utikačem, koji se isporučuje u kompletu u proizvodu. Na kraju rada ponovo proveravamo horizontalni položaj.

Izvucite poklopac.

Obratite pažnju! Navojne spojeve su zapečaćene vučnom vlaknom, džepnim vlaknima ili FUM trakama sa posebnim zaptivačem visoke temperature.

Zaključak

Postavljanje radijatora je presudan zadatak, a udobnost vašeg doma zavisiće od ispravnosti rešenja. Gledajte video u ovom članku i naučite nove nijanse na temu.
