Instalacija radijatora: karakteristike dizajna, ugradnja

U ovom članku ćemo pričati o tome kako samostalno izvršiti instalaciju radijatora pomoću raspoloživih alata i potrošnih materijala. To jest, nećemo se fokusirati na dijagrame ožičenja, pošto postoje relevantni članci na našem portalu za ovo i detaljno razmotrite kako da instalirate baterije različitih modifikacija.

Instalirajte radijator za sve

Uvodni brifing

Tema članka daje značajan interes jer je cijena usluga profesionalnih vodoinstalatera visoka, dok se sa radom za demontažu sigurno upravljate samim tim i sačuvate svoj novac na ovaj način.

Pre nego što razmotrimo trenutne metode instaliranja radijatora, pričamo o dizajnerskim karakteristikama ovih uređaja koje treba uzeti u obzir tokom instalacije.

Karakteristike konstrukcije

Položaj baterije prema nivou vode

Sve grejne baterije, bez obzira na proizvodne materijale koji se koriste u njihovoj proizvodnji, kao i bez obzira na veličinu i konfiguraciju, imaju ulaz i izlaz. Na većini uređaja u prodaji, ove rupe se dupliraju kako bi se omogućilo povezivanje na vrhu i na dnu.

Tokom instalacije, deo tehnoloških rupa ostaje neiskorišćen. Da bi se osigurala nezaštićenost uređaja, koriste se posebni utikači koji se uvijaju u tehnološke rupe.

Originalni komplet za montažu za radijator 3 4

Standardna oprema grejača nije opremljena potrebnim utikačima i priključcima (priključni elementi za parenje sa cjevovodom). Zbog toga će biti potrebna dodatna narudžba za kupovinu specijalnog pribora za montažu radijatora.

Po pravilu, ovi kompleti su standardni i pogodni za bočnu ili ukrštenu vezu. Ali postoje baterije dizajnirane za donju ulaznu cev ulaznih i izduvnih cevi. U ovom slučaju, pored glavnog instalacionog kompleta, morate kupiti poseban sklop za priključivanje na blisko opremljene priključke.

Još jedna bitna karakteristika uređaja uređaja za grijanje sa cirkulacijom rashladnog sredstva je mogućnost instalacije na zidu ili podu. U ovom iu drugom slučaju, morate kupiti specijalni montažni hardver - zagrade, čije modifikacije ćemo razmotriti u opisu instalacionih radova.

Ugradnja livenih livenih radijatora

Na fotografiji, liveno gvožđe nakon instalacije

Konstrukcije od livenog gvožđa predstavljaju optimalno rešenje za ugradnju u centralizovanim sistemima iu autonomnim sistemima gravitacionog tipa konstruisanog pomoću kotlova sa spoljnim ekspanzionim spremnikom. Šema instalacije radijatora grejanja napravljena od livenog gvožđa zavisi od vrste cijevne linije kroz koju će se isporučiti rashladna tečnost i voda koja je napustila temperaturu.

Razmotrite, koja je instrukcija za instalaciju najčešćeg radijatora od livenog gvožđa sa tri prsta.

Tri prsta se popularno naziva, jer tri prsta se uklapaju u prazninu između sekcija.

  • U početnoj fazi označite mesto gde će se instalacija izvršiti.. Tradicionalno, ovo mesto je područje ispod prozora. Izbor ovog mesta nije slučajan, jer omogućava postizanje optimalne konvekcije (cirkulacija toplog i hladnog vazduha) u okviru zagrejane prostorije. Izmerimo prozorski pojas i odredimo njegov centar. Zatim merite dužinu uređaja koji će se instalirati, odrediti njegov centar i označiti dužinu na zidu, poravnati centre.
  • Crtajte vodoravnu liniju koja odgovara gornjoj liniji baterije. Ova linija bi trebala biti postavljena striktno horizontalno, što se može odrediti pomoću nivoa vode.

Važno: Ako su baterije instalirane sa nagibom, postoji velika verovatnoća da će se uvodne pločice formirati u odvojenim odeljcima.

  • Nacrtajte vertikalne linije koje će odgovarati centru razmaka između najskorijeg dela..

Po pravilu, 4 zagrade su dovoljne za instalaciju uređaja - dva na dnu i dva na vrhu. Ali, ako je zid star ili ako se baterija sastoji od 12 ili više sekcija, umesto standardnih 4 priključne tačke, može se koristiti 6 zagrada. Intermedijer postavlja svoje ruke postavljene u razmaku između dva centralna dijela.

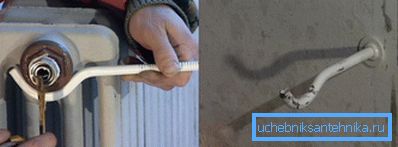

Primer instalacije konzole
  • Korišćenjem nosača pinova markiramo centar rupe od 2-3 mm iznad centara gornje i donje rupe za ulaz.
  • Bušite rupice bušilicom odgovarajućeg prečnika (12 mm) do dubine plastičnog zaptivača.
  • Plastične zaptivke ubacuju rupice i udare ih dok se ne ispruže površinom zida.
  • Zavrtnje za zavrtnje.
  • Grinder obara cev do željene dužine.
  • Obesi radijator. Ukoliko je ispravno instaliran, uređaj će pasti na sve zagrade i neće se okretati kada se pritisne.
  • U sledećoj fazi se vrši ugradnja livenih gvožđa u cevi. U tehnološkim rupama, koristeći vuču ili fum-traku, zakrivljamo mehanizme za zaključavanje na koje pričvrstimo inicijalno rezano do željene dužine cevi. Da bi se to uradilo, krajevi cevi se tretiraju sa matricama, rezanjem navoja, tijelo i dimenzije koje odgovaraju nitima zaustavnih ventila.

Savet: Ako se veza vrši pomoću vuče, gornji deo spoja premazamo bojom ulja. Nakon što se boja osuši, jedinjenje će biti hidrofobnije.

Nakon ugradnje, rashladno sredstvo se ulijeva u sistem i proverava se stepen čvrstoće priključaka. Ako se posmatra curenje ili ako grejač bude instaliran nepravilno, možda će biti neophodno ukloniti radionice od livenog gvožđa.

Vrste konzola

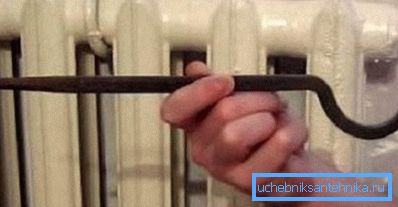

Tradicionalna konzola za donju rupu
  • Pričvršćivači od čelika, držači od livenog gvožđa, pričvršćivači na čeličnoj traci i pričvršćivači za klizne trake dužine do 30 cm koriste se za livene gvožđe.
  • Za aluminijumske i bimetalne baterije možete koristiti pričvršćivače od čeličnog čelika ili konzole od čeličnih nožica dočiće do 17 cm.

Karakteristike ugradnje bimetalnih i aluminijumskih baterija

Montažni komplet za radijator 3 4 od alternativnih proizvođača

Pored livenog gvožđa, bimetalne i čvrste modifikacije aluminijuma su široko zastupljene na tržištu. Razmotrite kako instalirati grejač u stanu, pod uslovom da je izrađen od aluminijuma ili aluminijuma u kombinaciji sa čelikom.

Važno: Ako želite povećati bimetalnu ili aluminijumsku bateriju ili, naprotiv, skratiti ga promjenom broja sekcija, neophodan vam je poseban ključ radiatora. Ovaj ključ se naizmenično ubacuje u donji i gornji ulaz i omogućava vam da rastavite pojedinačni proizvod u nekoliko odvojenih delova ili obrnuto zajedno sklopite nekoliko delova.

Primjer nekonvencionalne instalacije aluminijskog radijatora

Nakon sastavljanja potrebnog broja odeljaka, ugradjujemo fitinge. U ove svrhe koristimo univerzalni sklop za radijatore, koji se sastoji od urezanih matica i utikača. Navrtke za navrtanje su uvrtane u te rupice u kojima će se priključiti cijevi, a utikači se uvlače u preostale dvije rupe.

Važno: Kod ugradnje fitinga koristimo fum-traku, koju vetar usmeravamo u smeru kazaljke na satu. Ako se navijanje vrši u suprotnom smeru kazaljke na satu, kada odvrtite utikač za uvlačenje, masa zaptivanja će se sumnjati i neće osigurati adekvatnu tezinu.

Dijagram odnosa snage i lokacije baterija

Označavanje položaja uređaja je isto kao i kada montirate livene gvožđe. Ali postoji jedna stvar koja treba razmotriti. Razmak između aluminijumskih sekcija je oštar po veličini nego između sekcija od livenog gvožđa, tako da se lokacija nosača mora određivati ​​sa određenom preciznošću.

Ako se instalacija vrši pomoću metal-plastičnih cijevi, onda je radijator prvo objesiti, a zatim se cijevi prekrivaju i povezuju. Ako se umesto metalnog laminata koristi izdržljiv i izdržljiv polipropilen, prvo se vrši sečenje i lemljenje cevi, a tek nakon toga stavljamo bateriju i povezujemo.

Tabela kompatibilnosti metala u sistemu grijanja

Važno: Neki grejači i cijevi mogu biti nekompatibilni, jer formiraju galvanski par, koji doprinosi razvoju korozivnih procesa. Na primjer, ne preporučuje se kombinacija čeličnih cijevi i aluminijuma. Istovremeno, cijevi od polipropilena predstavljaju univerzalno rješenje za sve vrste baterija.

Zaključak

Iz navedenog možemo zaključiti sljedeći zaključak. Da bi se izvršila instalacija ili demontaža radijatora za grijanje, nije neophodno biti profesionalac. Dovoljno je pažljivo uraditi sve korake navedene gore, a sigurno ćete postići željeni rezultat.

Radi instalacije radijatora bilo je lakše, preporučujemo da gledate video u ovom članku.
