Infracrveni toplotni pod uglom

Infracrveni ugalj toplog poda odnosi se na inovativne vrste grijanja. Što se tiče efikasnosti, on prevazilazi sve poznate sisteme grejanja. Njen uticaj na telo je sličan generatoru aeroina koji se koristi u tradicionalnoj medicini. Naučno je potvrđeno da su "zraci života", kako se zove infracrveno zračenje spektra, doprinijeti eliminaciji toksina iz tela, inhibirati stres i spriječiti nastanak malignih ćelija. Drugi takav pod naziv je pametan, jer zagreva objekte, ljudsko telo, nameštaj u sobi, ostavljajući vazduh hladnim. Ima sposobnost samoregulacije: kada se temperatura grejnog elementa podiže, kompozitni materijal poda grijanja sa ugljeničnim vlaknima smanjuje električni otpor i, kao rezultat, smanjuje se snaga infracrvenog zračenja.

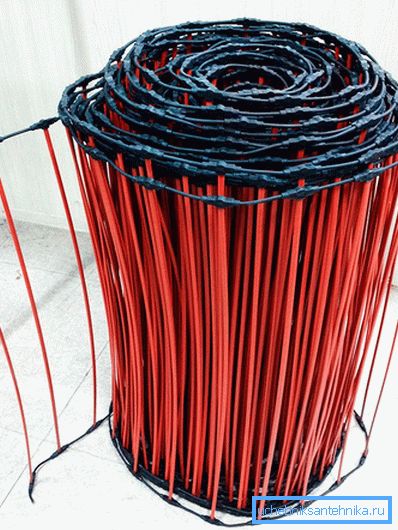

Svojstva i pogledi

Svojstva i pogledi

Pored efikasnosti (potrošnja je 25-40 W / m? Na sat) i zaštita od pregrevanja, pod uglom ima nekoliko drugih prednosti:

  • pouzdanost, otpornost na koroziju i požar, eksplozija, zbog visokotehnoloških performansi i prisustva zaštitnog sloja cementne košuljice;
  • s obzirom na nisku težinu konstrukcije, ne vrši opterećenje na podu i nosačima konstrukcije prostorije;
  • ne generiše elektromagnetno zračenje.

Postoje dva tipa sistema:

  1. Osnovne matice.
  2. Ugljični film.

Rodni termomati su elastična struktura širine 83 cm i dužine do 25 m, a svaka mat se može iseći na više od 10 cm. Šipke su paralelno povezane u električnom kolu, pa neuspeh jednog elementa neće uticati na rad drugih.

Svaka šipka se sastoji od ugljenika, srebra i grafita i zatvorena je u zaštitnu omotu od tri sloja polietilena. Kada se električni napon nanosi na krajeve šipke, on izaziva infracrvene talase.

Elementi grijanja

Grejni film infracrvenog grejanja (IPO) sastoji se od dva sloja polipropilena sa trakom ugljenik-grafitne smese obložene na unutrašnjoj strani štampača.

Polaganje filma, za razliku od šipki, ne zahteva penetraciju i lijevanje cementnom košuljicom. Preko filma položimo parket, laminat ili druge premaze.

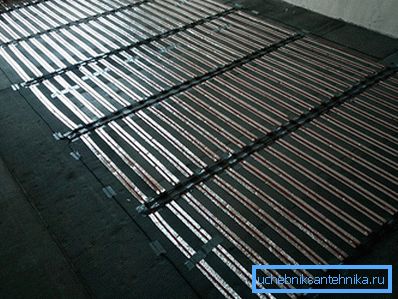

Piling i električni priključak

Piling i električni priključak

Tehnologija postavljanja i spojeva podnog grejanja je jednostavna i ne zahtijeva posebne vještine. Koraci instalacije:

  1. Površina pre polaganja je izravnana cementnim peskom i pod kontrolom je nivoa. Dozvoljene nepravilnosti su 3 mm.
  2. Izrađujemo hidroizolaciju, površinu polimerizujemo polietilenskom plastenicom debljine 50-100 mikrona.
  3. Izolacijska podloga za gornji sloj sa reflektujućim slojem tako da toplota "ne ide na pod." Koristimo za ove materijale od pene sa prevlakom od prevlake: Armofol ili Planex. Izolacija mora biti postavljena reflektirajućom stranom prema gore. Zglobovi su pričvršćeni lepkom.
  4. Isecite i postavite traku. Dužina jedne trake ne bi trebala biti veća od 20-25 m. Traka bi trebalo usmeriti ka zidu pomoću utičnice od koje će napajanje biti snabdeveno. Na ovoj strani su takođe postavljeni električni džemperi, a termostat je montiran. Napravimo pauzu na podu ispod trake i ugradimo termalni senzor u valovitu cev. Pogodan senzor temperature, na primer, model SF-7? 30. Razmak između ivica traka treba da bude 5-8 mm, preklapanje traka je zabranjeno. Neophodno je izbjeći pad instrumenta na površinu filma, a ne na stepenište na razloženim termoelementima sistema.
  5. Paralelne segmente povezujemo paralelno u električnu mrežu pomoću žica sa klipovima - klipovima na krajevima. Obujmice moraju biti dobro pričvršćene na kraju žica. Odgovarajuća žičara od 2,5 mm. Neophodno je pričvršćivanje klipova na kontaktima trake. Sa jedne strane bi trebalo da ulazi između slojeva polimera u IPO, a druga strana klipa se montira na bakar bus spolja. Omogućeno je povezivanje na vijke. Polaganje žica i štapnih pričvršćivača mogu biti u žljebovima. Koristimo za izolaciju provodnih dijelova debelozidnih toplotno-skupljajućih cijevi, izolacionih traka uključenih u sistem i bitumenske masti.
  6. Priključite senzor temperature pomoću regulatora temperature. Mrežno napajanje se isporučuje preko regulatora temperature. Nakon primene napona proveravamo rad svih sekcija, obratite pažnju na ujednačenost grijanja i eliminisati probleme.

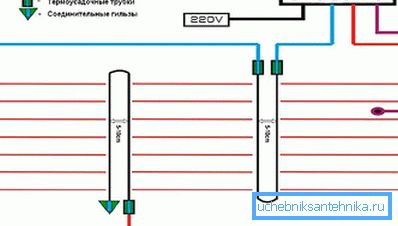

Šema povezivanja ugljičnog podnog grejanja na mrežu

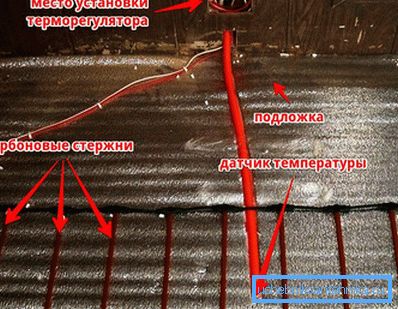

Powerline sekvenca

Važno je provjeriti kontakte - veza ne bi trebala da izazove ili zagrije više od celokupne površine grijanja.

Ekonomski toplotni pod uglom

Nakon toga, sistem se može pustiti u rad. Ako imate iskustva u postavljanju infrardećeg ugljičnog toplog poda, onda podelite svoje iskustvo u komentarima na članak.
