Horizontalni sistem grijanja: karakteristike uređaja

Horizontalno ožičenje sistema grejanja dugo se koristi u celom svetu. U našoj zemlji tek počne da se uspješno primjenjuje u novim zgradama. Šta je to tako privlačno i kakve vrste se to dešava, razmatramo u ovom članku.

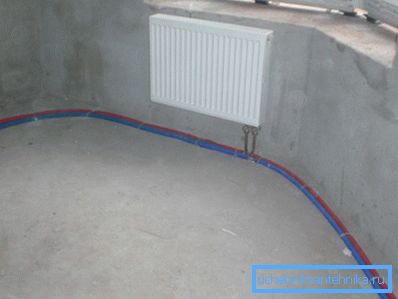

Foto vodoravni sistem grijanja cevovoda

Princip rada

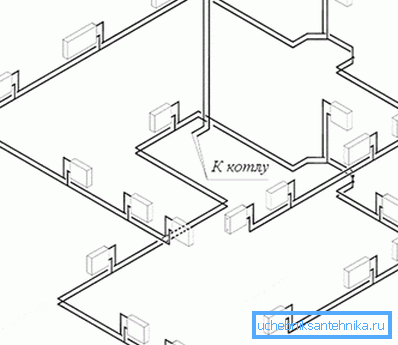

Šema horizontalne grejne instalacije

Sistem koji se razmatra ima sledeći strukturni sastav:

Naziv artikla Opis i svrha
Feed Rack Nalazi se na ulazu ili u posebnu tehničku prostoriju, isporučuje zagrejanu rashladnu tečnost
Riser outlet Nalazi se na ulazu ili u posebnu tehničku prostoriju, pokazuje već hladeno rashladno sredstvo
Kolekcionar Instaliran na svakom spratu i širi sistem za stanove
2 ventila Instalira se na svakom stanu, omogućavajući vam kontrolu protoka rashladnog sredstva
Feed tube Pruža zagrejani radijator rashladnog sredstva, koji se krije u podnim košuljama
Povratna cev Odstranjuje ohlađenu rashladnu tečnost, sakriva se u podnoj košuljici
Radiator Zagreja sobu

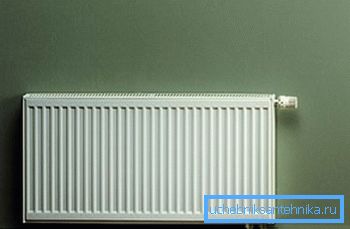

Horizontalni radijatori za grejanje izgledaju estetski ugodno zbog cevi za napajanje skrivene u košuljici

Vrste ožičenja

U zavisnosti od dizajna, horizontalno ožičenje grijanja može biti:

Jedna cev

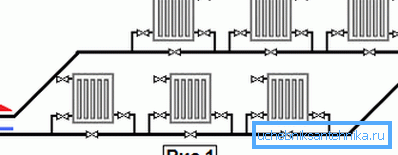

Pojedinačna cevna veza

Kao što se može shvatiti iz slike, u ovom aspektu, topla i hladna tečnost prolazi kroz istu cev, a radijatori su povezani u nizu u odnosu jedan prema drugom.

Naravno, cijena ovog dizajna je mnogo manja zbog ekonomije materijala, ali se pojavljuju i neki opipljivi nedostaci:

  • Voda se hladi tokom tog perioda sve dok ne prođe kroz cijeli krug, što značajno smanjuje efikasnost i povećava troškove zagrevanja prostora..

Savet: Preporučuje se ograničenje upotrebe takvih sistema u malim privatnim kućama. U njima, krugovi grejanja nisu toliko veliki da u potpunosti doživljavaju preuranjeni gubitak toplote iz rashladne tečnosti.

  • Opipljiva razlika između temperatura prvog i zadnjeg radijatora u krugu. Ovo negativno utiče na ravnomjernu distribuciju toplote.
  • Složenost prilagođavanja vlastitih ruku. Svaka promena u radu jednog od radijatora utiče na funkcionisanje svih ostalih.

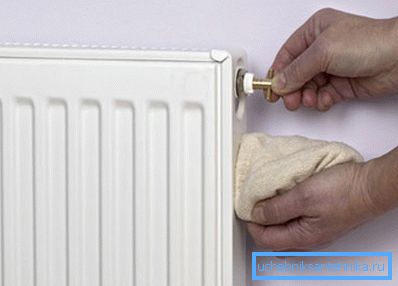

Podešavanje radijatora grejanja
  • Neprijatnost u obavljanju popravki, jer će čak i najmanja obnova zahtijevati isključivanje čitavog sistema.

Twin tube

Dijagram povezivanja dvostruke cijevi

U prethodnoj verziji već postoje mnoge prednosti, a potencijal horizontalnog ožičenja je u potpunosti realizovan:

  • Tekućina koja prolazi kroz baterije nema vremena za hladjenje., jer se tok rashladne tečnosti javlja na jednoj cevi, a pražnjenje ohlađene vode - s druge strane.
  • Radijator se zagreva paralelno, što daje šansu da na njima postigne identičnu temperaturu, a samim tim i najbolju mikroklimu u kući.
  • Sposobnost kontrole temperature. To omogućava ekonomičniju upotrebu sistema grejanja, smanjujući njegovu snagu tokom perioda zagrevanja spolja.

Dvostruka cev snopa

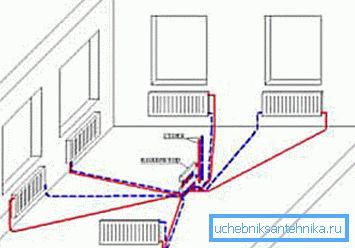

Shema veze sa dve cijevi

To je kolektor, jer obezbeđuje instalaciju kolektora u svakom stanu, koji će distribuirati protok rashladnog sredstva svakom radijatoru pojedinačno.

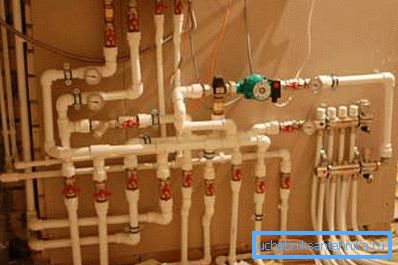

Primer kolektora za horizontalni sistem grejanja

Ovakav raspored cevi ima nekoliko nedostataka:

  • Veliki broj materijala, što znatno povećava troškove sistema.
  • Potreba za cirkulacionim pumpama.

Ali veliki broj prednosti i dalje čini ga najprogresivnijim i popularnijim:

  • Dopustivost prilagođavanja performansi svakog radijatora pojedinačno. Ovo pruža jedinstvene mogućnosti za kontrolu mikroklime u vašem domu.
  • Svako od krugova je zatvoreni zatvoreni sistem.. Oni mogu biti opremljeni dodatnim uređajima, a po potrebi neće biti potrebni popravci da isključe sva grejanja, dovoljno je da odseče željenu bateriju.
  • Nema ventilacije na radijatorima, oni su već na kolektoru.

Savjet: preporučuje se da se odmah instaliraju mjerači potrošnje toplote. Oni će dozvoliti da uzmu u obzir samo toplotu koja vam je potrebna, tako da vam neće biti potrebno plaćati pregrejanu sobu.

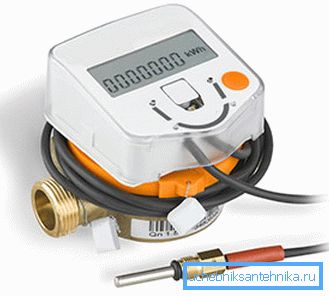

Primer merenja toplote

Opšte karakteristike

Toliko prednosti, ali šta je ulov? Hajde da pogledamo ekonomski aspekt horizontalnog zagrevanja:

Štednja

U poređenju sa tradicionalnim vertikalnim sistemima, dizajn koji se razmatra je skuplji, naročito se odnosi na distribuciju snopova dvocevnih zračnica. Ali dugoročna istraživanja u ovoj oblasti pokazuju da se isplati u prve dve ili tri godine. Šta to čini?

Da vidimo:

  • Otprilike dvadeset posto troškova svih instalacionih radova placa investitor, jer se cevi za grejanje postavljaju u podlogu kada se sipa.

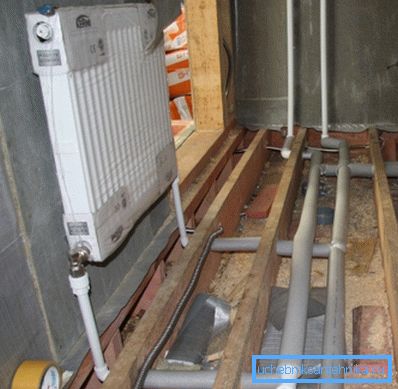

Polaganje polipropilenskih cevi horizontalnog sistema grejanja
  • Regulacija snage radijatora daje uštede u toplom vremenu.
  • Smanjivanje broja nesreća i curenja takođe vam omogućava da sačuvate porodični budžet za pozive vodoinstalatera.
  • Korišćene plastične cijevi su mnogo jeftinije od čeličnih cijevi.

Minimalni štapni elementi

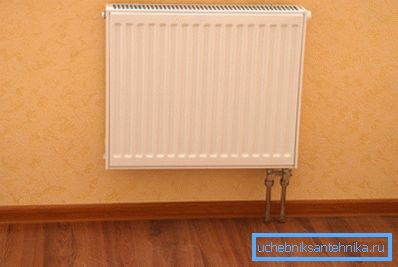

Skriveni izgled ne pokvari unutrašnjost

Odvojeno, vredi obratiti pažnju na činjenicu da su cevi koje snabdevaju rashladno sredstvo skrivene u podnim košuljama. Zbog toga mogu se razlikovati sljedeće prednosti:

Virtue Opis
Estetika Popravci dizajnera brzo stiču popularnost, a ne svi žele da vide svoje metalne stubove u svojim kućama. U ovom slučaju, ovaj problem je potpuno rešen, sve ožičenje je skriveno u podu i ne ometa unutrašnjost.
Sigurnost Posebno je tačno u slučaju prisustva u kući male djece. Izolirane čelične cevi često mogu izazvati opekotine ili telesne povrede.
Praktičnost Život polipropilenskog cjevovoda, skriven u betonu, dostigne pedeset godina, nisu podložni koroziji i elastičnosti. Sve ove osobine odlažu mogućnost curenja na neodređeno vrijeme.

Montaža

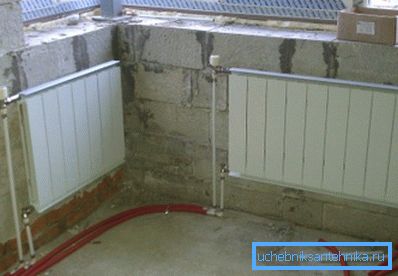

Proces montaže u stambenoj zgradi

Odmah je potrebno napomenuti da su uputstva za ugradnju horizontalnog sistema grijanja prilično komplikovana i ne preporučuje se sam rad.

Ovo je zbog sledećih razloga:

  • Složenost neophodnih kalkulacija i dizajna, što samo profesionalni inženjer može.

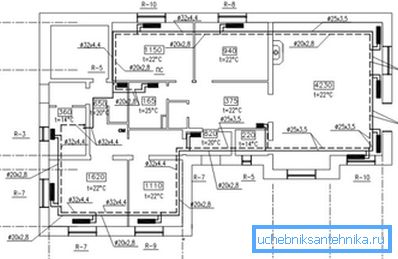

Primjer projekta dvocevnog horizontalnog ožičenja
  • Direktno za instalaciju, pokretanje i otklanjanje grešaka, takođe morate imati relevantno iskustvo i znanje o najnovijim standardima koji se u našoj oblasti samo integrišu.
  • Potreba da se potvrdi primena svih potrebnih standarda od strane vladinih stručnjaka koji moraju registrirati svu opremu za grijanje.

Bilo koja greška u projektu ili u fazi veze može dovesti do dodatnih troškova koji će premašiti plaćanje za rad angažovanih stručnjaka, pa razmislite nekoliko puta pre nego što počnete samostalno postavljati horizontalni sistem grijanja.

Zaključak

Horizontalni sistemi grijanja su na mnogo načina superiorniji od tradicionalnih vertikalnih ožičenja. Oni imaju bolje performanse, veću pouzdanost, mogućnost kontrole performansi i mnoge druge tehničke prednosti. Čak i njihovi viši troškovi sa kamatom se isplaćuju u prvim godinama rada.

Radijator povezan sa horizontalnim ožičenjem

Na priloženom video snimku možete se upoznati sa dodatnim materijalima koji su direktno povezani sa navedenom temom. Izaberite samo najbolje za svoj dom!
