Hidraulički proračun sistema grejanja: samo komplikovano

Šta je hidraulični proračun sistema grejanja? Koje vrijednosti trebaju proračune? Konačno, glavna stvar: kako ih izračunati, bez preciznih vrijednosti hidrauličke otpornosti svih dijelova, grejnih uređaja i elemenata ventila? Hajde da shvatimo.

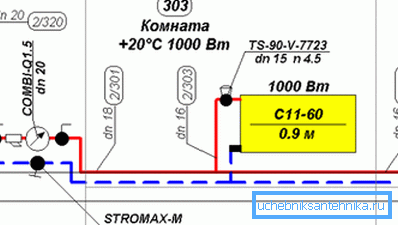

Dizajn grejanja počinje sa proračunom.

Ono što očekujemo

Za svaki sistem grijanja, najvažniji parametar je njegova toplotna snaga.

Određuje ga:

  • Temperatura hladnjaka.
  • Termička snaga uređaja za grijanje.

Napomena: u dokumentaciji, poslednji parametar je označen za fiksnu temperaturnu deltu između temperature rashladnog sredstva i vazduha u zagrejanoj sobi na 70 C. Smanjenje delta temperature za pola rezultiraće dvostrukim smanjenjem termičke energije.

Mi ćemo ostaviti metode za izračunavanje toplotne energije iza scene: imaju dovoljno materijala za njih koji su posvećeni njima.

Međutim, kako bi se osiguralo prenos toplote sa autoputa ili kotla na uređaje za grijanje, važni su još dva parametra:

  1. Unutrašnji deo cevovoda, vezan za njegov prečnik.

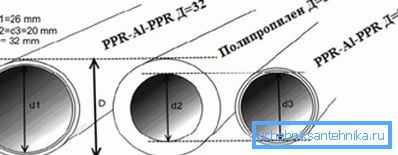

Različiti tipovi cevi spoljašnjeg i unutrašnjeg prečnika su različito povezani.
  1. Protok u ovom gasovodu.

U autonomnom sistemu grijanja sa prisilnom cirkulacijom, važno je znati još nekoliko vrijednosti:

  1. Contour hidraulička otpornost. Izračunavanje hidrauličke otpornosti sistema grejanja određuje zahteve za pritisak koji generiše cirkulaciona pumpa.
  2. Protok tečnosti rashladnog sredstva kroz krug, određen je performansom cirkulacione pumpe sistema grejanja sa odgovarajućom glavom.

Problemi

Kako kažu u Odesi, "oni su".

Da biste izračunali ukupnu hidrauličnu otpornost kola, potrebno je razmotriti:

  • Otpornost ravnih cevi. Određuje se njihovim materijalom, unutrašnjim prečnikom, protokom i stepenom hrapavosti zida.

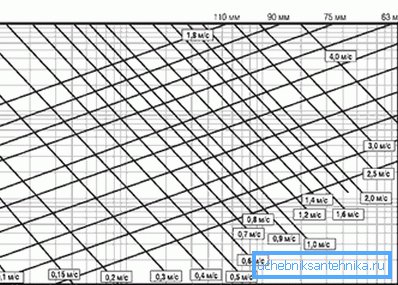

Ovaj nomogram za hidraulički proračun sistema grejanja omogućava vam da odredite gubitak pritiska za različite prečnike i protočne vrednosti.
  • Otpor svakog prelaska i promjera prečnika.
  • Otpornost svakog elementa ventila.
  • Otpor svih uređaja za grijanje.
  • Otpornost izmenjivača toplote bojlera.

Sakupljanje svih potrebnih podataka jasno će postati problem čak iu najjednostavnijoj šemi.

Šta da radiš

Formule

Na sreću, za autonomni sistem grejanja, hidraulični proračun grejanja se može izvoditi sa prihvatljivom tačnošću i bez odlaska u divljinu.

Protok

Sa donje strane ograničena je rastom temperature temperature između toka i povratka, a istovremeno i povećanom verovatnoćom zračenja. Brz protok će primorati vazduh od mostova do automatskog ventila; sporo se ne može nositi sa ovim zadatkom.

S druge strane, prebrzo protok neizbježno stvara hidraulični šum. Elementi ventila i obrta flaširanja biće izvor dosadanog humora.

Buka u sistemu grejanja je malo verovatno da će vas zadovoljiti noću.

Za grejanje, opseg prihvatljivih proticaja je od 0,6 do 1,5 m / s; međutim, izračunavanje drugih parametara se obično vrši za vrednost od 1 m / s.

Prečnik

Sa poznatom termičkom snagom najlakše ga je pokupiti prema stolu.

Unutrašnji prečnik cevi, mm Toplota, W pri Dt = 20S
Brzina 0,6 m / s Brzina 0,8 m / s Brzina 1 m / s
8 2453 3270 4088
10 3832 5109 6387
12 5518 7358 9197
15 8622 11496 14370
20 15328 20438 25547
25 23950 31934 39917
32 39240 52320 65401
40 61313 81751 102188
50 95802 127735 168669

Pritisak glave

U pojednostavljenoj verziji, izračunava se po formuli H = (R * I * Z) / 10000.

U njemu:

  • H je željena vrednost glave u metrima.
  • I - gubitak pritiska u cevi, Pa / m. Kod ravnog cevnog dela izračunatog prečnika, potrebno je u opsegu od 100-150.
  • Z je dodatni faktor kompenzacije, što zavisi od dostupnosti dodatne opreme u krugu.
Konturni elementi Vrednost koeficijenta
Fitingi i fitingi 1,3
Termostatske glave i ventili 1.7
Mikser sa tri ili dvosmernim ventilom 1.2

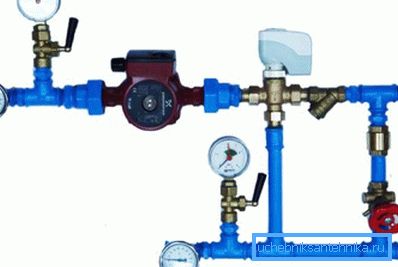

U foto-mešačkoj jedinici za grejanje.

Ako sistem sadrži nekoliko elemenata sa liste, odgovarajući koeficijenti se množe. Dakle, za sistem sa kuglastim ventilom, navojnim priključcima za cijevi i termostatom koji reguliše propustljivost flaširanja, Z = 1.3 * 1.7 = 2.21.

Performanse

Uputstva za računanje s vlastitim rukama takođe nisu složene performanse pumpe.

Produktivnost se izračunava prema formuli G = Q / (1.163 * Dt), u kojoj:

  • G - performanse u m3 / sat.
  • Q je toplotna snaga kola u kilovatima.
  • Dt je razlika u temperaturi između linije za dovod i povratak.

Primjer

Hajde da navedemo primer hidrauličnog izračunavanja sistema grijanja u sledećim uslovima:

  • Temperatura delta između dovodnih i povratnih cevi je jednaka standardnoj 20 stepeni.
  • Termička snaga bakra - 16 KW.
  • Ukupna dužina pojedinačnog flaširanja Leningradka je 50 metara. Grejni uređaji su paralelno povezani sa flaširanjem. Nedostaju termostati, rušenje punjenja i sekundarna kola sa mikserima.

Pa, hajde da započnemo.

Minimalni unutrašnji prečnik prema gornjoj tabeli je 20 milimetara sa brzinom protoka od najmanje 0,8 m / s.

Korisno: savremene cirkulacione pumpe često imaju stepen ili, što je pogodnije, nesmetano podešavanje performansi. U drugom slučaju, cijena uređaja je nešto veća.

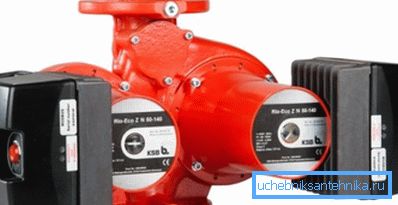

Pumpa KSB Rio-Eco Z sa glatkim podešavanjem.

Optimalna glava za naš slučaj biće (50 * 150 + 1.3) / 10000 = 0,975 m. U stvari, u većini slučajeva parametar ne treba izračunavati. Razlika u sistemu grejanja stambene zgrade, koja obezbeđuje cirkulaciju u njemu - samo 2 metra; ovo je upravo minimalna glavna vrijednost apsolutne većine mokrih rotorskih pumpi.

Produktivnost se izračunava kao G = 16 / (1.163 * 20) = 0.69 m3 / sat.

Zaključak

Nadamo se da će gornje metode izračunavanja pomoći čitaocu da izračuna parametre svog vlastitog sistema grijanja bez ulaska u džunglu složenih formula i referentnih podataka. Kao i uvek, priloženi video će vam ponuditi dodatne informacije. Successes!
