Grupa za grejanje: ispitati sastav autonomnog sistema

Šta, pored kotla, cevi i grejnih uređaja, treba da bude opremljen zatvorenim sistemom grejanja sa prisilnom cirkulacijom? Koje su funkcije bezbednosne grupe u sistemu grejanja? Moramo se upoznati sa listom uređaja, algoritmom po njihovom izboru i redosledom instalacije.

Kompozicija

Dakle, dato je: kupili smo kotao na čvrsto gorivo koji se sastoji od vatrobona, izmenjivača toplote i jednostavnog sistema automatizacije, koji omogućava smanjivanje toplotne energije tokom pregrevanja. Očigledno će nam biti potrebni radijatori i cijevi za distribuciju vode zagrijane bojlerom.

Šta je još potrebno za normalan rad kola?

1. Ekspanzioni rezervoar. Kompenzuje povećanje zapremine rashladne tečnosti tokom zagrevanja. Voda je skoro nestisla; Rezervoar je, jednostavno, gumeni balon u metalnom kućištu. Sa rastućim pritiskom u sistemu grijanja, ova lopta smanjuje zapreminu, dozvoljavajući rezervoaru da primi višak rashladnog sredstva.

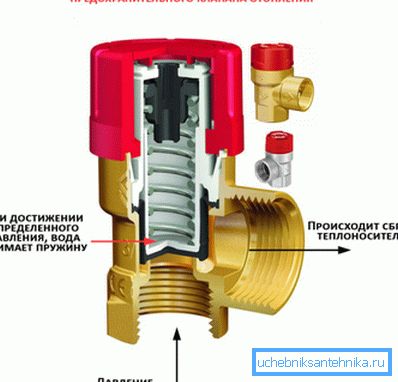

2. Sigurnosni ventil. Pada višak rashladnog sredstva u slučaju da je kapacitet ekspanzionog rezervoara nedovoljan.

Uzgred: aktiviranje ventila označava ili ukop hladnjaka, što je neprihvatljivo ili nedovoljna zapremina ekspanzionog rezervoara. Umjesto zamjene sa većim uređajem, dodatni rezervoar može biti ugrađen u krug; Sumira se nekoliko kanistera.

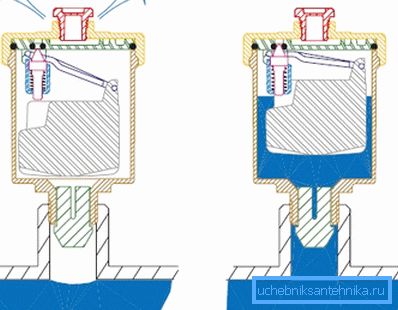

1. Automatski ventilator. On uklanja vazdušne čepove iz sistema koji mogu ometati cirkulaciju hladnjaka.

1. Manometar (kao opcija - termomanometar). Uređaj služi za vizuelno praćenje parametara sistema.

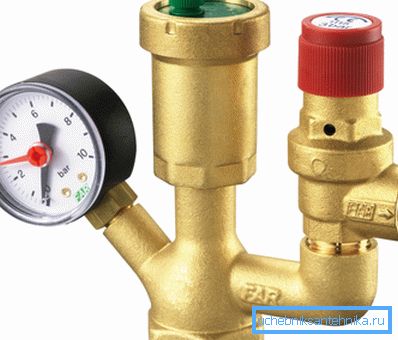

Poslednja tri uređaja često se prodaju kao skup u zajedničkom slučaju i nazivaju se sigurnosnom grupom. Zajedno sa ekspanzionim spremnikom, oni su projektovani tako da sprečavaju uništavanje kotla i kruga grijanja tokom nihanja pritiska u njemu.

Pored navedenog, za normalan rad zatvorenog sistema neophodno je sljedeće:

• Vozdushniki (specijalizovani elementi ventila, tzv. Mayevsky dizalice ili obični slavine za vodu). Montiraju se u jedan gornji utikač svakog grijača koji se nalazi iznad punjenja.
• Cirkulaciona pumpa, koja obezbeđuje kretanje tečnosti za hlađenje u krugu.
• Grubi filter koji sprečava oštećenje cirkulacione pumpe, skale, peska ili drugih stranih tela iz nekog razloga ušao je u kolo.
• Opciono - ventili, glatke i termalne glave, omogućavajući kontrolu rada grejača i, ukoliko je potrebno, potpuno ih isključiti jedan po jedan.

Lokacija

Na kojoj tački konture je bolje postaviti svaki od navedenih elemenata prilikom montiranja sami?

Koji je razlog takvih uputstava za instalaciju za svaki element?

Sigurnosna grupa

Pritisak u krugu dostigne svoje maksimalne vrednosti samo na izlazu iz kotla: kada se zagreva, rashladna tečnost se širi. Hidraulički gubici i postepeno smanjenje temperature rashladnog sredstva donekle smanjuju pritisak sa rastojanjem od izmjenjivača toplote.

Uređaji koji beleže višak pritiska i isparavajuća para koja se stvara tokom pregrevanja, logično je postaviti što bliže tački maksimalnog pritiska i verovatne isparavanja.

Pumpa

Obično se postavlja u tačku sa minimalnom temperaturom. Dugotrajno grejanje ne koristi mehaniku cirkulacione pumpe za grejanje. Kao što možete pretpostaviti, minimalna temperatura rashladne tečnosti će biti nakon prolaska svih uređaja za grejanje - ispred kotla.

Filter

Njegova glavna funkcija je zaštita pumpe, koja zapravo ne ostavlja poseban izbor. Filter je ugrađen na način da uhvati bilo koji ostatke neposredno pre prenošenja radnog kola.

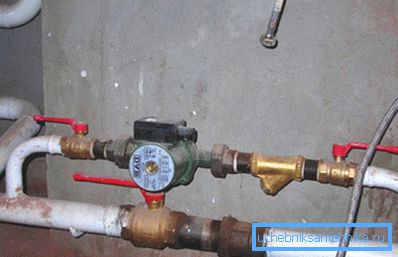

Korisno: pumpa i filter su obično opremljeni zapornim ventilom. Ovo vam omogućava da očistite sumpu i izvadite pumpu radi popravke ili održavanja uz minimalan gubitak tečnosti za hlađenje.

Ekspanzioni rezervoar

Rezervoar je postavljen tamo gde je protok tečnog fluida što je moguće bliži laminarnoj. Što je manja turbulencija, to je manja fluktuacija pritiska u krugu, manje su šanse za pokretanje lažnog ventila i gubitak tečnosti za hlađenje.

Vorteksi se stvaraju na bilo kojoj krivini, promeni prečnika, elementu zaustavljajućih ventila i, pre svega, na radnom kolu pumpe.

Prilagođavanje

Za dva elementa vezivanja kotla - sigurnosni ventil i ekspanzioni rezervoar - potrebno je odabrati pritisak i pritisak punjenja, respektivno.

Koji brojevi trebaju biti orijentirani?

• Sigurnosni ventil je obično podešen na 2,5 - 3 kgf / cm2.

• Pritisak punjenja rezervoara treba da odgovara hidrostatičkom pritisku u potpuno napunjenom krugu.

Napomena: nadpritisak od 1 kgf / cm2 može podići vodenu kolonu za 10 metara. Shodno tome, sa maksimalnom visinom zatvorenog kola iznad ekspanzionog rezervoara od 5 metara, pritisak punjenja iznosiće 0,5 kgf / cm2, 7 metara - 0,7 kgf / cm2 i tako dalje.

Pomoć u izboru

Ekspanzioni rezervoar

Pri kupovini ekspanzionog rezervoara preporučuje se tačno izračunavanje, uzimajući u obzir koeficijent proširenja izabrane rashladne tečnosti, delta temperature u krugu i odnos efikasnosti rezervoara, što se povećava sa razmakom između pritiska punjenja i maksimalnog radnog pritiska.

Međutim, višak kapaciteta rezervoara neće donijeti nikakvu štetu, a cijena rezervoara različitih po količini vlažnog prostora se sasvim razlikuje. Prema tome, obično je rezervoar jednostavno uzet jednako 10% ukupne količine tečnosti za hlađenje u sistemu.

Pumpa

Minimalni pritisak od 2 metra, karakterističan za low-end modele pumpi, dovoljan je da pravilno izračunava sistem radi na bilo kojoj razumnoj dužini kola. Performanse su izabrane tako da se ukupna zapremina rashladnog sredstva okreće oko 3 puta na sat. Recimo, sa punim zapreminom od 500 litara, uzima se pumpa kapaciteta 1,5 m3 / sat.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u odabiru opreme za grejanje za svoj dom.

Priloženi video će mu pružiti dodatne informacije. Successes!
