Grijanje lift: prvi poznanik

U ovom članku moramo da saznamo šta je lift u sistemu grejanja i kako to funkcioniše. Pored funkcija, proučavamo i načine rada liftove i kako ga prilagoditi. Pa idi.

Šta je to

Funkcije

U jednostavnim terminima, čvorići za grejanje liftova su posebni odbojnici između sistema grejanja i sistema kućnog inženjeringa.

One kombinuju nekoliko funkcija:

• Oni pretvaraju razliku pritiska između linija trase (3-4 atmosfere) u 0,2 potrebno za rad grejnog kruga.
• Koriste se za pokretanje ili zaustavljanje sistema grijanja i tople vode.
• Dozvolite da se prebacujete između različitih načina rada sistema za grejanje.

Navedite: temperatura vode u slavinama ne bi trebalo da prelazi 90-95 stepeni. U leto, kada temperatura vode u napojnoj liniji ne prelazi 50-55 ° C, topla voda se napaja iz ove niti. Na vrhuncu hladnog vremena, dovod tople vode mora se prebaciti na povratni vod.

Stavke

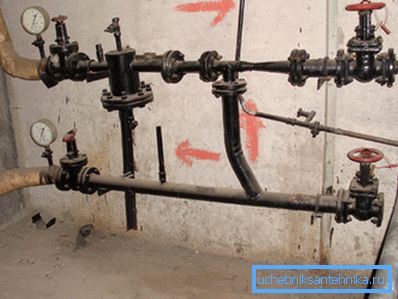

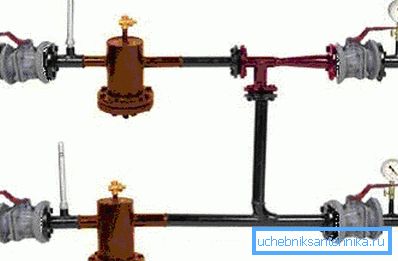

Najjednostavniji plan jedinice za grejanje liftova uključuje:

1. Par ulaznih ventila na navojima za povrat i povrat. Protok se uvek nalazi iznad povratka.
2. Par kućnih ventila, sečenje sklopa lifta iz sistema grejanja.

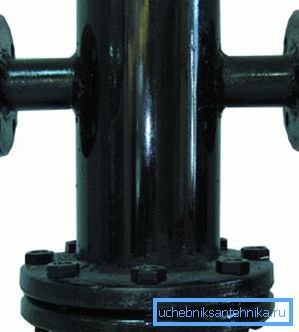

3. Gryazeviki na terenu i, retko, na liniji povratka.

1. Uređaji za dumpiranje u krugu grejanja, koji omogućavaju da ga potpuno odvode ili da resetuju sistem na pražnjenje, proterujući znatan dio vazduha iz njega prilikom startovanja. Ispuštanja se smatraju dobrim za odvode.
2. Kontrolni ventili koji izmeravaju temperaturu i pritisak snabdevanja, povratka i mešavine.

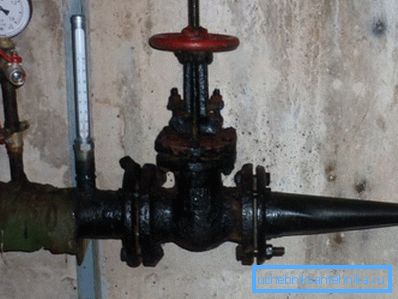

3. Na kraju, stvarni lift za vodu je prirubnica za cevi sa mlaznicom unutra.

Kako funkcioniše sistem grejanja lifta? Princip njegovog rada zasnovan je na Bernoulovom zakonu, koji navodi da je statički pritisak u protoku obratno proporcionalan njegovoj brzini.

Topliji i koja je pod veći pritisak vode iz cijevi napajanja se ubrizgava preko mlaznice u utičnicu i stvara tu lift kao paradoksalno, razrjeđivanje zone uključujući kroz usisavanje vode iz povratnog voda u drugom cirkulaciju petlje.

Ovo osigurava:

• Veliki rashladni tečaj prolazi kroz kolo sa minimalnim protokom sa autoputa.
• Usklađivanje temperature blizu lifta i daljinskih grejača iz njega.

Kako se raspodeli pritisak tokom grejne sezone? Mi daju tipične parametre.

Temperature u ruti i posle lifta su predmet takozvanog rasporeda temperature, pri čemu je determinisani faktor u kojem je spoljna temperatura. Maksimalna vrednost za liniju snabdevanja trase je 150 stepeni: uz dalje zagrevanje, voda će se upaliti, uprkos visokom pritisku. Maksimalna temperatura mješavine je 95 C za dvocevne i 105 za jednosumne sisteme.

Pored ovih elemenata, lift sistema grejanja može uključivati ​​i toplu vodu.

Dve osnovne konfiguracije su moguće.

1. U kućama koje su izgrađene pre kraja sedamdesetih godina, PTV se napaja preko jednog umetka u napajanju i jedan u povratnoj liniji.
2. U novijim domovima na svakoj liniji nalaze se dve vezice. Na prirubnicu se postavlja držač za pranje sa prečnikom 1-2 mm veći od prečnika mlaznice za povezivanje cevi između umetaka. To daje diferencijal dovoljan da se na uključivanje PTV toka hrane i povrat u povratni vod uparenih vertikala kroz i ručnik stalno cirkuliše voda.

Oblasti odgovornosti

Šta je čvor za grejanje liftova - nekako smo razumeli.

A ko je odgovoran za to?

• Deonica puta unutar kuće do prirubnica ulaznih ventila je oblast odgovornosti organizacije za transport toplote (toplotne mreže).
• Sve nakon ulaznih ventila i sami ventili su oblast odgovornosti stambene organizacije.

Međutim: izbor lifta za grejanje prema broju (veličini), proračunu prečnika mlaznice i držača za podmazivanje vrši se mrežama za grejanje. Kućni poslovi pružaju samo instalaciju i demontažu.

Kontrola

Kontrolna organizacija je ponovo mreža za grejanje.

Šta tačno oni kontrolišu?

• Nekoliko puta tokom zime vrši se kontrola merenja temperature i pritisaka protoka, povratka i mešavine.. U slučaju odstupanja od rasporeda temperature, lift za grejanje se ponovo izračunava sa otvorom ili smanjenjem prečnika mlaznice. Naravno, to ne vrijedi radi u hladnoj vrhunac: na -40 na ulici prilazu grijanja se mogu uhvatiti led sat vremena nakon prestanka cirkulacije.
• U pripremi za grejnu sezonu, proverava se stanje zatvarača. Provera je izuzetno jednostavna: svi ventili u sklopu se preklapaju, nakon čega se otvara bilo koji regulacioni ventil. Ako voda dolazi od toga - morate tražiti grešku; Pored toga, u bilo kojoj poziciji ventila, ne bi trebalo da propuštaju žlezde.
• Konačno, na kraju grejne sezone, liftovi u sistemu grejanja zajedno sa samim sistemom se testiraju na temperaturu.. Grejni medijum se zagreva do maksimalnih vrednosti uz isključeno napajanje PTV.

Menadžment

Mi damo red izvršavanja nekih operacija povezanih sa radom lifta.

Počnite zagrevati

Ako je sistem puni, sve što treba da uradite je otvaranje kućišta - i cirkulacija će početi.

Nešto komplikovanije je uputstvo za pokretanje pada sistema.

1. Otvara se pražnjenje u povratnoj cevi i zatvaranje protoka u toku.
2. Polako (da bi se izbegao vodeni čekić), otvara se gornji ventil.
3. Nakon što voda odlazi na deponiju, ona je čista, bez vazduha, zatvara se, nakon čega se otvara ventil donjeg kućišta.

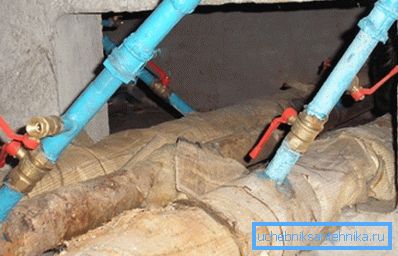

Koristan je: ako se moderni kuglični ventili postavljaju na podizače, smer kola za reset nije bitan. Ali, na brz kontra-vijak može otkinuti ventil, nakon čega je mehaničar biti dug i bolan traženje razloga za zaustavljanje cirkulaciju vertikalama.

Raditi bez mlaznice

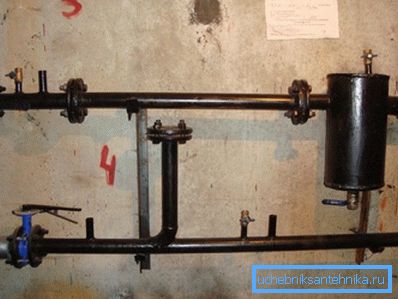

Kod katastrofalno niske povratne temperature na vrhuncu hladnog vremena, vrši se lifta bez mlaznice. Sistem prima hladilno sredstvo sa autoputa, a ne smešu. Daljina je zaglavljena čeličnom palačinkom.

Diferencijalno podešavanje

Kada je povratak previsok i nemoguće je odmah zamijeniti mlaznicu, praktikuje se podešavanje diferencijalnog ventila.

Kako to učiniti sami?

1. Merenje pritiska se vrši, nakon čega se manometar postavlja na povratni tok.

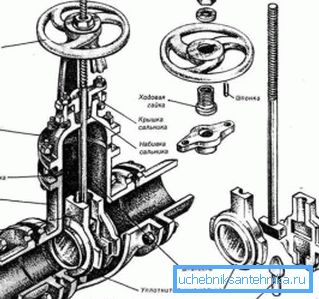

2. Ulazni ventil na povratnoj cevi se potpuno zatvara i postepeno otvara sa kontrolom pritiska na manometru. Ako jednostavno pokrijete bravu - obrazovi možda neće pasti na šipku i kliziti dole kasnije. Cijena pogrešnog postupka je zagarantovanog zagrevanja bez zagrevanja.

U isto vrijeme ne treba ukloniti više od 0,2 atmosfere diferencijala. Ponovljeno merenje temperature povratka vrši se za jedan dan, kada se sve vrednosti stabilizuju.

Zaključak

Nadamo se da će naš materijal pomoći čitaocu da shvati šemu rada i redosled podešavanja skupa liftova. Kao i obično, dodatni podaci će mu biti ponuđeni pomoću priloženog videa. Successes!
