Grijanje kamina. shema grejanja. sorte uređaja sa otvorenim

Neki vlasnici seoskih kuća umesto ugljičnog i ne estetskog kotla, grejanja rashladnog sredstva, preferiraju alternativne metode grijanja. Sve veću popularnost dobija kamin za grejanje kuće.

Pored udobnosti stvorenog otvorenim plamenom, ovi uređaji mogu sasvim efikasno grijati vazduh za kanalski sistem ili vodu za radijatore. Uputstva za uređenje takve klimatske mreže su dati u nastavku.

Opšta grejna šema

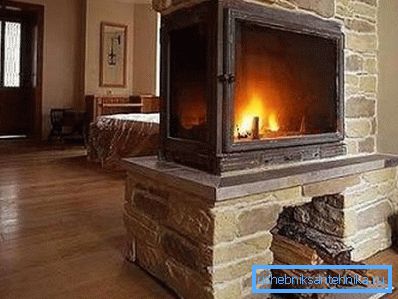

Uprkos velikom broju različitih klimatskih uređaja, kamini za grijanje na domaćinstvu ne gube svoju popularnost. Štaviše, zahvaljujući tehničkim poboljšanjima, takav dizajn postao je ne samo ekskluzivni element dizajna sobe, već i efikasan način zagrijavanja svih prostorija stanovanja.

Kamin za grejanje može podići temperaturu vazduha ne samo u prostoriji u kojoj je instalirana, već iu susjednim (čak i ako kuća ima potkrovlje ili drugi kat).

Da biste riješili ovaj problem, koristite jedinice koje vam omogućavaju da organizujete:

• grejanje vazduha - grejani vazduh kroz specijalno opremljene vazdušne kanale ulazi u druge prostorije;
• grejanje vode - otvorena vatra zagreva rashladni fluid u posebnom rezervoaru ili namotaju, nakon čega se tečnost transportuje kroz cevi do radijatora grejanja (kao u klasičnom sistemu grejanja).

Obratite pažnju! Ako namjeravate ugraditi štednjak u gornjem dijelu kamina, može se čak koristiti za kuvanje. Ne zaboravite u ovom slučaju da vodite računa o visokokvalitetnoj ventilaciji, u suprotnom će se miris pržene ribe ili mesa proširiti širom kuće.

Dozvolite nam da detaljnije objasnimo na koji se kamini za grejanje trenutno koriste.

Sorte uređaja

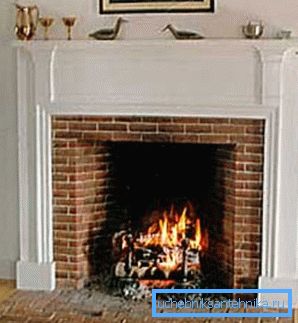

Sa otvorenim sandukom

Diskutujući na grejanje i kamine, preporučljivo je početi sa klasičnim opcijama - dizajnom sa otvorenim ognjišćem. Dugo su služili kao izvor toplote, ali sada je nedostatak takvog rešenja očigledan: uređaj neće moći da zagreva čak ni prosječnu površinu sobe, a da ne pominjemo susedne.

Ovo je zbog izuzetno niske efikasnosti. Priprema kućnog grejanja kaminom sa otvorenim ognjišćem treba pripremiti činjenicu da se više od 80% toplotne energije isparava u dimnjak, a samo 20% koristi se za grejanje.

Osim toga, održavanje plamena u otvorenim kaminima zahtijevaće dvostruko više goriva (cijena je dosta visoka) nego za grejače sa zatvorenim kutijama za vatru. Takođe, u prostoriji u kojoj je jedinica instalirana, neophodno je obezbediti protok potrebne količine svežeg vazduha, koji je uključen u proces sagorevanja.

Ne zaboravite na pravila zaštite od požara.

Odgovarajuća uputstva glasi:

1. Ne možete ostaviti izvanredni plamen u peći dugo (noću ili tokom odsustva vlasnika u kući).
2. Podovi pored uređaja za grejanje moraju biti prekriveni materijalom koji nije zapaljiv (naročito ako se kamini za grijanje koriste za grejanje, od kojih tepeni tepih može pasti ako se neprestano rukuje).

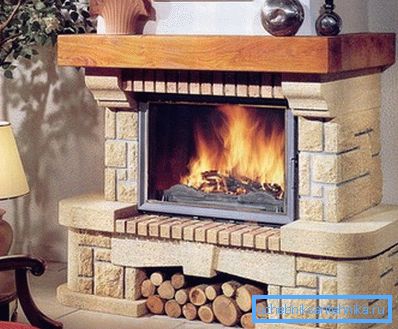

Sa zatvorenim kutijama

Takvi kamini za grijanje na domaćinstvima imaju neke prednosti:

1. Visoka efikasnost. Efektivno se koristi više od tri četvrtine toplotne energije generisane sagorevanjem goriva.
2. Može se koristiti kao dodatni ili rezervni izvor toplote u kući.
3. Komore za peći su izrađene od materijala visoke čvrstoće sa visokom toplotnom inercijom. Savršeno izdržavaju jake temperaturne fluktuacije, otpornu na koroziju i uporno zagrevaju sobu nakon završetka procesa sagorevanja drveta.
4. Spoljašnja komora za sagorevanje je zaštićena staklom otpornim na toplotu koji može izdržati toplotu do + 800 stepeni Celzijusa. Montira se tako da je pogodno ulagati gorivo u kamin.

Obratite pažnju! Grejanje kamina kod kuće trebalo bi da obezbedi proizvodnju oko 1 kW toplotne energije po 4 m 2 prostora. Pored toga, površina prostorije u kojoj se ugrađuje grejač mora biti najmanje 45 m 2.

Imajući u vidu da je kiseonik potreban za održavanje vatre, neophodno je opremiti produktivnu ventilaciju u prostoriji. Obim priliva izračunava se kako slijedi: za proizvodnju 1 kW topline potrebno je 10 m3 vazduha

To jest, ako kamin proizvede 5 kW toplote, kanal sa ventilatorom treba da obezbedi 50 m3.

Velika prednost razmatranih konstrukcija sa zatvorenim kutijama je da prilikom ugradnje dodatne opreme mogu da zagreju vazduh ne samo u prostoriji u kojoj su instalirani, već iu susednim prostorijama. I sve možete graditi sopstvenim rukama, a ne privlačiti skupe stručnjake.

Dizajn grijanja sa kaminom

Pre nego što zagrejte kuću sa kaminom, pažljivo razumite principe rada i karakteristike dizajna klasične verzije opisane jedinice.

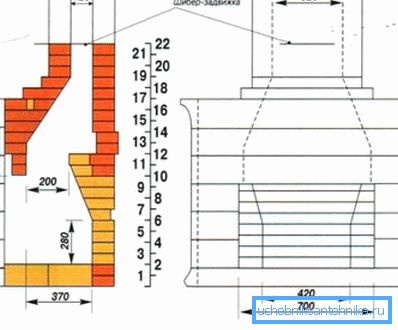

Dakle, koji je uobičajeni kamin:

1. Glavni element je ložište, iznad njega nalazi se dimnjak kroz koji se uklanjaju proizvodi sagorevanja štetni za ljude. Površina njegovog preseka treba da bude najmanje 10% površine komore za sagorevanje. U tom slučaju, klasični pocinčani dimnjak treba priključiti na kanal za odvod dima kamina na udaljenosti od najmanje 5 metara.

1. Mesto spoja između cevi i samog komore, gdje se odvija sagorevanje, opremljena je kliznom ili šarkom. To će pomoći da zadrži akumuliranu toplotu i biće korisno prilikom čišćenja izlivnih kanala od odloženog ugljenika.
2. Pri izgradnji kuće važno je obezbijediti dodatni temelj za ugradnju uređaja, jer je prosječna težina konstrukcije oko pola tone. Ako odete da organizujete ognjište grejne kuće koja je već izgrađena, vodite računa da ojačate pojedine strukturne elemente druge.

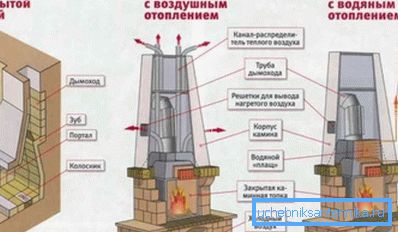

Grejanje susednih prostorija se vrši prema dvije glavne šeme:

• zagrejan cirkulacioni vazduh;
• grejanjem tečnosti za prenos toplote, koja se zatim distribuira radiatorima.

Grejanje kamina

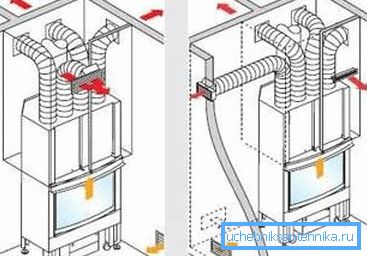

U tom slučaju, kamin je dizajniran i izgrađen tako da postoji prostor za cirkulaciju vazduha između ložišta od čelika ili livenog gvožđa i vanjske površine grijača. Posljednje, kada se zagreje, distribuira se u druge prostorije kuće pomoću posebno instaliranih i međusobno povezanih zračnih kanala.

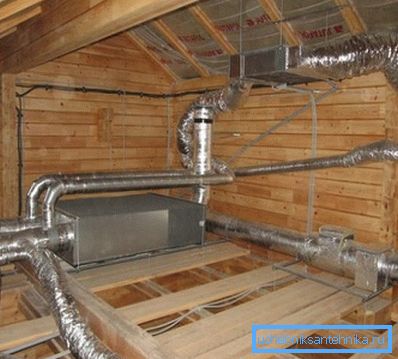

Može se montirati zatvoreno (u zidovima ili na potkrovlju), a na otvoren način. Materijal će biti cevi od pocinkovanog čelika ili aluminijuma.

Može se organizovati cirkulacija vazdušnih masa:

1. Na prirodan način. U ovom slučaju, kretanje vazduha obezbeđuje razlika u njegovoj temperaturi i gustini. Prednost je potpuna nestabilnost sistema grejanja. Nedostatak je niska produktivnost i nemogućnost organizovanja, time zagrijavanje velike površine.
2. Prinudno. U ovom slučaju koristite različite ventilatore i turbine koji se koriste na struju. Zapamtite da će vazduh i dalje kružiti u zatvorenom krugu, pošto je ograda uličnih vazdušnih masa u zimi nepoželjna zbog njihove niske temperature.

Obratite pažnju! Ako je površina prostorija velika, ili dužina vazdušnih kanala prelazi 3 metra, ili kuća ima mnogo zasebnih prostorija, potrebno je koristiti samo grejanje sa prisilnom ventilacijom.

Tipično, takva grejna šema je projektovana i izgrađena tokom izgradnje kuće. U suprotnom, biće vrlo problematično napraviti vazdušne kanale i estetski ugoditi njima u sobama.

Grejna mreža opisana gore je vrlo efikasna. Može čak zagrevati prostrane vile. Još jedan plus je odsustvo tečnosti za hlađenje, koja bi nakon zatvaranja dovoda toplote mogla da zamrzne.

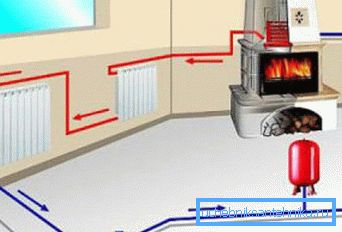

Grejanje kamina na vodi

Peć ove jedinice sastoji se od dva sloja, između kojih cirkuliše tečnost za prenos toplote. Nakon toga, voda ili antifriz se isporučuju preko cevovoda do radijatora, gde se vrši razmena toplote između vode i vazduha u prostoriji.

Prednost ovog sistema je u tome što je u mogućnosti da pruži stanovnicima vikendice ne samo toplotom, već i toplom vodom za potrebe domaćina. Da biste to uradili, u gornjem dijelu grijača morate instalirati poseban spremnik potrebne količine ili spirale sa prisilnom cirkulacijom.

Kontrola moći opreme može se vršiti i na različite načine:

• ručno - povećanjem ili smanjenjem protoka vazduha koji ulazi u peć (u tu svrhu koriste se specijalni ventili);
• automatski - ovde dolaze u rad termostati, na kojima zavisi intenzitet pumpi koji pumpaju rashladno sredstvo.

Prilikom odlučivanja o upotrebi kamina sa vodenim krugom kao glavnim izvorom toplote, potrebno je da pamtite sledeće nijanse:

1. Kamin brzo zagreva prostorije u kući, ali se takođe brzo hlađuje nakon što se vatra izlazi. Zbog toga je bolje koristiti ga za grejanje vikendica i vikendica koji nisu namenjeni za cjelodnevni život (u ovom slučaju vodite računa da cevi napunite bez antifriza, a ne vode, već antifriza).
2. Cevovodi kroz koje prolazi tečnost rashladne tečnosti moraju biti ne više od 10-15 mm u prečniku, u suprotnom ćete se suočiti sa velikim gubicima toplote.

Za i protiv grešaka kamina

Pozitivni aspekti korišćenja kamina kao glavnog izvora toplote uključuju:

• brzina zagrevanja prostorija kuće (potrebno je mnogo manje vremena nego korištenje tradicionalnog kotla s fluidom za prenos toplote);
• puna nestabilnost (s izuzetkom sistema sa prisilnom cirkulacijom vazduha i tečnosti za prenos toplote - u ovom slučaju pumpe će biti potrebne struje);
• nema potrebe za dodeljivanjem posebne prostorije za ugradnju kotla;

• pristupačna cena opreme;
• estetske kvalitete - kamin se ne samo zagrijava, već i efikasno uređuje prostoriju;
• prilika ne samo da zagreju kuću, već i da imaju vruću vodu, kao i da kuvaju hranu na posebno ugrađenoj peći.

Nedostaci uključuju potrebu za čuvanjem velike količine ogrijevnog drveta, te otežano čišćenje komore za sagorevanje od pepela.

Karakteristike dizajna kamina

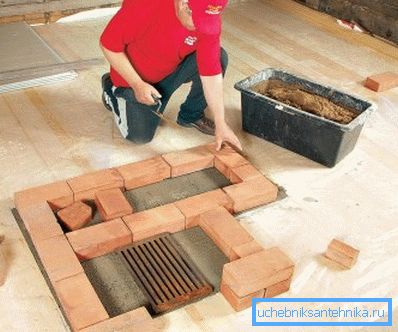

Bez obzira na to da li sami dizajnirate kamin ili ste ovlastili odgovorni rad profesionalcu, morate se uveriti da se prilikom izgradnje poštuju sledeća pravila:

1. Kamin treba postaviti na čvrstu podlogu, napravljenu od armiranog betona, opeke ili bunara.

1. Postavljanje kola za grejanje vazduha ili vode vrši se nakon čvrste fiksacije požarne komore.
2. Vazdušni kanali za zagrevanje prostora treba staviti u sve prostorije (čak i na potkrovlju ili potkrovlju). Da bi cevi izgledale estetski ugodnije, mogu se prerušiti gipsanim pločama. Ne zaboravite da preduzmete mere za toplotnu izolaciju i protivpožarnu zaštitu.

1. Poželjno je postaviti glavno čvorište vazdušnog sistema sa prisilnom cirkulacijom u prostoriju, jer buka ventilatora može izazvati neugodnost i izazvati neugodnost.

Sigurnosne mere u radu kamina

Da biste izbegli povrede, opekotine i požare, kada koristite grejače kamina, trebate slediti ova pravila:

• ne možete kuvati hranu direktno u peći ili ga na bilo koji drugi način koristiti za druge namene od namjene;
• Ne napunite gorivo sa vodom, jer to može prouzrokovati pukotine u komori za sagorijevanje;
• ne stavljajte vanzemaljske stvari na površine kamina, posebno one koje se mogu zapaliti pod dejstvom visoke temperature;
• nemojte čistiti komoru za sagorevanje i ashpit iz ostataka nezgorelog goriva sve dok se aparat ne potpuno ohladi;
• nemojte koristiti kamin kada otkrije neispravnost komore za sagorevanje;
• mlađa djeca ne smeju ostati blizu radnog ili vrućeg kamina bez nadzora odraslih.

Zaključak

Kamini - jedan od najstarijih načina zagrijavanja kuće. Međutim, koristeći dodatnu opremu ugrađenu u njih, možete pružiti udobnost i toplinu u kući.

Najvažnije je da pravilno izvršite sve inženjerske proračune i građevinske radove. Možete saznati više o tome iz video snimka ispod. I ako imate bilo kakvih pitanja - pitajte ih u komentarima, rado ćemo vam pomoći u vezi sa ovim problemom.
