Grejni sistem stambene zgrade: tehnički uređaji i radne
Najjednostavnija klimatska mreža privatne kuće sastoji se od kotla za grijanje, radijatora i cijevi koji povezuju ove elemente u zatvoreni prsten kroz koji cirkulira tečnost. Međutim, sistemi grejanja visokih zgrada uređeni su na sasvim drugačiji način, što se mora uzeti u obzir prilikom popravke ili modernizacije njegove komponente koja se nalazi u stanu. U suprotnom, neće se izbeći problemi sa susedima i uredima za stanovanje.
Shema rasporeda grejanja sa centralnim protokom rashladnog sredstva
Kućna distributivna čvor
Sistem grejanja u stambenoj zgradi počinje sa zaustavljačkim ventilom, koji se montira na cijev koja povezuje cjevovode u suterenu sa protočnim i izlaznim toplotnim vodovima (uputstva priložena SNiP 41-01-2003).
Obratite pažnju! Ovaj trenutak je veoma važan za radnike stambenih i komunalnih službi i organizacije koja isporučuje toplotu. Preko ovog ventila podeljena su njihova ovlašćenja: organizacija koja pruža usluge grijanja odgovorna je za sigurnost i operativnost eksternih komunikacija, odeljenje za stanovanje ili kondominijum treba biti zabrinut za unutrašnje zdravlje.
Posle stopcock-a, postoji raznovrsna oprema koja je potrebna za cirkulaciju rashladnog sredstva i toplu vodu kroz stanove koji se nalaze na svim spratovima kuće. Njegova lista i opis su date u tabeli.
| Detalj distribucionog čvora | Opis |
| Ulazi za toplu vodu | Odmah nakon ventila koji blokira protok tečnosti za hlađenje, mlaznice su montirane za priključivanje na cevi za toplu vodu. Može biti jedan ili dva veziva (odnosno za jednostruku ili dvocevnu šemu). U drugom slučaju, mlaznice su međusobno povezane sa kratkospojnikom, zbog čega se obezbjeđuje konstantan pritisak i cirkulacija vode u cevima za toplu vodu i grijanim peškirnim šinama. |

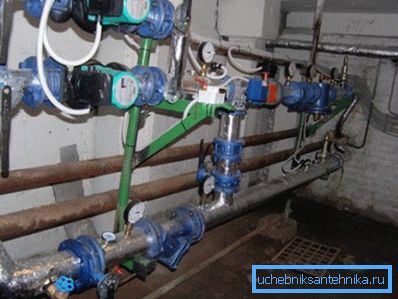

| Grejanje na licu mesta | Ovo je glavni element klimatske mreže, bez kojeg ne može postojati sistem grejanja višespratne zgrade sa centralnim snabdevanjem rashladnim fluidom. Sastoji se od mlaznice i utičnice, što stvara povećani pritisak. Zahvaljujući njemu, tečnost dostiže gornje ožičenje cevi za grejanje (na potkrovlju). Pored toga, može doći do curenja, koja uključuje u ponovljenom ciklusu hladnjak koji dolazi iz povratne linije. |
| Ventili za vrata | Koriste se za odsecanje grejnog kruga stanova iz zajedničkog sistema cevovoda. Zimi, iz očiglednih razloga, oni su u otvorenom stanju, u leto su blokirani. |
| Odvodni elementi | Instalirana je u donjim dijelovima cevovoda i služi za ispuštanje rashladne tečnosti u letnjem periodu ili, ukoliko je potrebno, za popravke elemenata grejne mreže koja se nalazi u kući. |
| Priključna cev sa zapornim ventilom | U donjem dijelu sistema grijanja instalirana je cijev koja povezuje sistem grejanja sa cevima za snabdijevanje hladnom vodom. Potrebno je napuniti radijatore za grejanje tokom leta kako bi sprečili nastanak korozijskih lezija u baterijama. |

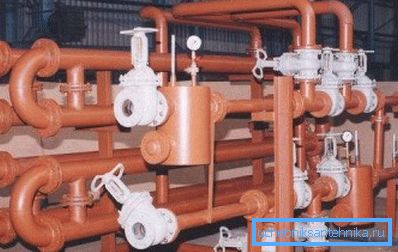

Sistem grijanja zgrade stanova se prilagođava promjenom prečnika mlaznice dizalice za grejanje. Zatvaranjem i otvaranjem odgovarajućeg ventila, radnik stambenog i uslužnog objekta ubrzava ili usporava cirkulaciju hladnjaka u sistemu grejanja, čime se menja temperatura u radijatorima.
Cevovodi za isporuku i ispuštanje
Sledeći važan element sistema grejanja u stambenim zgradama je stubovi koji snabdijevaju vodu na svakom spratu kuće i ispuštaju ohlađenu rashladnu tečnost koja prolazi kroz ugrađene baterije u stanovima.
Postoje dve glavne šeme:

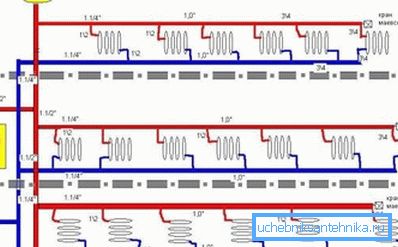

- Nosač toplote se napaja preko jedne cevi i uklanja se preko drugog. Ovi glavni nosači, koji se nalaze na različitim krajevima kuće, na svakom spratu međusobno povezuju džemperi kroz koje tekućina teče, prolazeći kroz sve baterije. Ovako je organizovan sistem grijanja 5-kata višespratne stare kuće.
Takva šema je kasnije napuštena, jer otežava potpuno otpuštanje rashladne tečnosti. Kada cevi ili radijatori zrače u određenom stanu, vrlo je teško ukloniti svu vodu sa horizontalnih dijelova cevovoda.

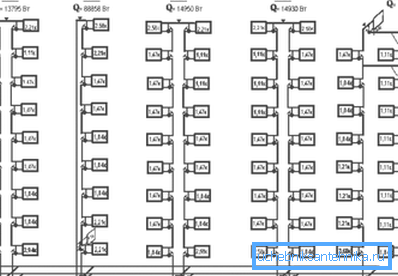

- Voda teče kroz vertikalnu cev u potkrovlju, a zatim se spušta, izlazi iz baterije na bateriju, od gornjeg sprata do dna..
Obratite pažnju! Oba ova šema distribucije vode imaju jedan veliki nedostatak - kratkospojnik koji se nalazi na tavanu ili na tehničkom podu. Potrebno je za ispuštanje vazduha kroz vazdušni ventil, ali dovodi do znatnog gubitka toplote, što smanjuje efikasnost klimatskog sistema u cjelini.
S obzirom na to da tehnički nivoi stambenih zgrada (potkrovlja i podruma) nisu zagrejani, postoji opasnost od zamrzavanja rashladne tečnosti u slučaju nesreće grejanja.
Da bi se ovo izbeglo, obezbeđene su sledeće karakteristike dizala grejanja:
- Nagib horizontalnih skakača. Ako je pad visine cjevovoda predvidjen od strane SNiP-a ispravno upotrijebljen, tokom spuštanja rashladne tečnosti sve tečnosti iz njihovih cijevi nestaju i formiranje leda sposobnog za rušenje cijevi i radijatora potpuno je isključeno.
- Grijanje tehničkih podova. Iako nisu zagarantovani radijatori za grejanje na potkrovlju iu podrumu, sami cevi, uprkos staklenoj vunci ili mineralnim vlaknima koji ih pokrivaju, i dalje zagrijavaju vazduh, tako da se rashladna tečnost odmah ne ohladi nakon hitne zaustavljanja.
- Velika inercija. Gornji i donji prekoračenja postolja su prilično veliki u cevima prečnika (preko 50 mm). Njihovo hlađenje nakon prestanka grejanja se ne pojavljuje odmah. Zbog toga voda u njima nema vremena za zamrzavanje.
U principu, trenutno korišćena šema sa gornjom raspodelom rashladne tečnosti je prilično efikasna, iako ima neke od karakteristika rada:
- Pokretanje sistema grejanja je što jednostavnije. Dovoljno je otvoriti armaturu za zatvaranje koja blokira pristup vode i vazdušni ventil na potkrovlju. Nakon punjenja cevi vodom, drugi se blokira kako bi se izbjeglo gubitak rashladne tečnosti. Na ovom događaju završava se pokretanje klimatske mreže.
- Naprotiv, isključivanje grejanja i pražnjenje hlađenja u slučaju nužde je teško. Prvo morate pronaći željenu cev na gornjem spratu, isključiti ventile, a zatim otvoriti ventil na donjem dijelu podizača.
- Sa vertikalnom distribucijom, distribucija toplote je neujednačena (iako je cijena usluga za grejanje ista). Činjenica je da gornji stanovi dobijaju topliju nosač toplote, što bolje zagreva stan. Da biste nadoknadili ovo, u stanovima ispod nalazi se instalacija grejača sa velikim brojem sekcija.
Izmenjivači toplote u stanovima
Ako niste zamenili uređaje za grijanje u gradskom stanu svojim rukama, onda ga zagreva jedan od dva uređaja:

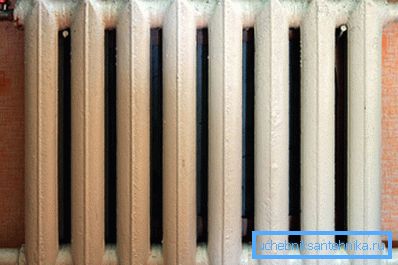

- Litijumska baterija. Ima mali prenos toplote, značajnu inerciju, ogromnu težinu i nikakvu estetsku pojavu. S druge strane, ovaj uređaj se može koristiti sa nosačem toplote bilo kog kvaliteta. Liveno gvožđe praktično nije podložno koroziji i može trajati više od 50 godina sa periodičnim čišćenjem unutrašnjih naslaga.
- Čelična cijev sa pločama za izmjenjivanje toplote. Ovaj uređaj za grijanje je instaliran u vezi sa uštedama u izgradnji kuća i ne drži vodu.

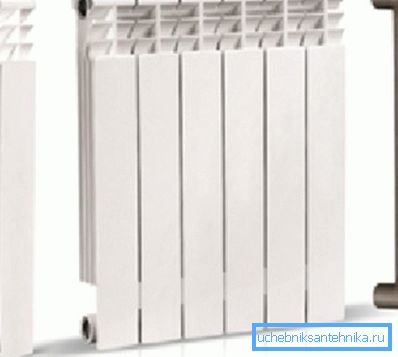

Sada najbolja opcija za sistem grejanja sa centralnim dovodom rashladnog fluida s pravom se smatra bimetalnim radijatorima za grejanje.
Ovi uređaji se sastoje od:
- čelični okvir kroz koji teče tečnost;
- aluminijumski izmenjivač toplote, nosi se na ramu - povećava prenos toplote i daje bateriju atraktivan izgled.
Čvrste čelične cijevi sprečavaju koroziju (za razliku od aluminijumskih radijatora) i daju snagu radijatoru, štiteći se od hidrauličnih i pneumatskih šokova, što nije neuobičajeno za centralizovane sisteme grejanja.
Još jedna pozitivna tačka u upotrebi bimetalnog uređaja je velika snaga. Ovo omogućava korišćenje manje sekcija.
Jedini nedostatak je visok trošak. Opisane grijalice su među najskupljim među svim postojećim uređajima za grejanje.
Obratite pažnju! Ako na ulaznim cevima vaših akumulatora postoje regulacioni ventili - slavine, termostati, dodaci, itd. - morate opremiti obilaznicu (kratkospojnik između ulaznog i izlaznog izlaza baterije). U suprotnom, termostat će kontrolisati količinu rashladne tečnosti ne samo u vašoj bateriji, već iu svim stanovima koji se nalaze ispod, što je malo verovatno da će zadovoljiti komšije.
Karakteristike sistema tople vode
Organizacija koja se bavi grejanjem stambenih zgrada, poznaje i snabdeva toplu vodu potrošačima.
Kao i klimatski sistem, ova inženjerska mreža ima neke odlike:
- Grejanje tople vode i rashladnog sredstva tokom grejnog perioda je centralizovano. Najčešće, iste cevi se koriste za snabdevanje obe tečnosti. Za odvajanje protoka koriste se ventili, koji se nalaze u podrumu.
- Sistem tople vode može imati jednu ili dve cijevi. Ova šema je poželjnija, pošto vam omogućava da izbegnete prekomjernu potrošnju vode koja se javlja u sistemu sa jednom cevi kada se ventil otvori (svaki potrošač čeka dok se ne ohladi vodena voda i počne tople vode).
- Često su instalirani radijatori u kupatilu i koriste se za sušenje peškira na cevovod za toplu vodu. Ovo nije jako dobra šema, jer zagrejana peškirica ostaje vruća tokom leta, zbog čega je neprijatno ostati u kupatilu.
Savjet! Rešavanje ovog problema je jednostavno. Tokom popravki ili prilikom zamene grejne opreme u stanu, zatvarače treba staviti u ulazni i izlazni priključci. Ne zaboravite da opremite obilaznicu.
- Zbog činjenice da se topla voda napaja preko cevi grejanja, često je isključena tokom leta. Potrebno je obavljati radove na održavanju glavne opreme grejnih mreža.
Zaključak
Sistem grejanja stambenih zgrada sa centralnim protokom rashladne tečnosti u osnovi se razlikuje od individualnih klimatskih mreža. Nekvalifikovana intervencija i modernizacija ne samo da pogoršavaju kvalitet grijanja kod suseda, već i dovode do potpune opstrukcije cjevovoda.
Stoga, prilikom obavljanja bilo kog posla, potrebno je striktno poštovati propisana pravila ili koristiti usluge kvalifikovanih stručnjaka. Možete saznati više o inženjerskim mrežama visokih zgrada iz video snimka objavljenog u ovom članku.
