Grejni sistem grejanja: karakteristike uređaja

Grejni sistem grejanja je odličan za implementaciju u malim privatnim kućama. Njen rad zasniva se na cirkulaciji tople i hladne vode u cevima zbog temperaturne razlike i ne zahteva instaliranje dodatne opreme za pumpanje.

Da bi se ceo proces odvijao tačno i bez kvarova, moraju se ispuniti neki uslovi koji ćemo razmotriti u ovom članku.

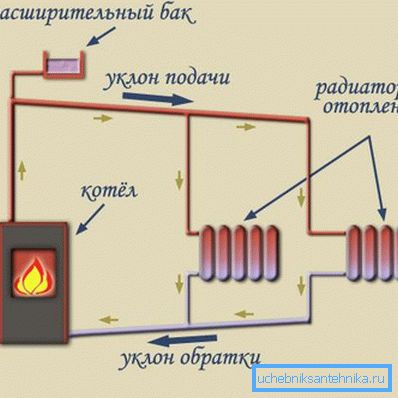

Radni principi

Postoji nekoliko faza koje grejanje vode vrši:

• Zagreva se u kotlu i počinje da se podiže do najvišeg znaka sistema. To je zbog osnovnih zakona fizike, koji opisuju da je zagrejana supstanca lakša od hladne.
• Zatim, počevši da se ohladi, potone u radijatore, distribuirajući toplotu kroz sobu.
• U potpunosti hladi, tečnost se ispušta kroz nagnute cevi u ulazni kotao, nakon čega se ciklus ponavlja.

Montaža

Uprkos jednostavnoj jednostavnosti svog funkcionisanja, gravitaciono grejanje zahteva ispunjenje određenih uslova za svoj punopravni rad:

Zahtjevi

1. Da bi se brzina rashladne tečnosti kretala kroz cijevi kako bi se zadovoljile zahtijeve standarda, razlika u temperaturi između izlaza i dovoda kotla mora biti najmanje 25 stepeni Celzijusa. To jest, što više radijatora u prostorijama daje toplotu, brže se voda pomera u sistemu.
2. Nivo grijanja grejnog tela mora biti ispod nivoa centralne ose radijatora koji se nalaze u kući, tako da tečnost za hlađenje može slobodno da protiče do dovoda kotla.

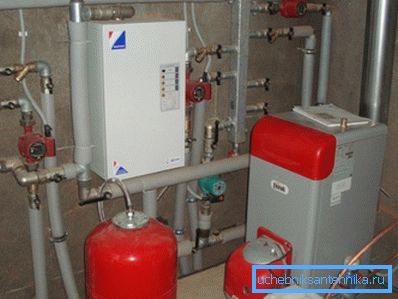

Savjet: preporučuje se ugradnja kotla u jamu ili u podrum. Ovo će osigurati dovoljan priliv ohlađene tečnosti.

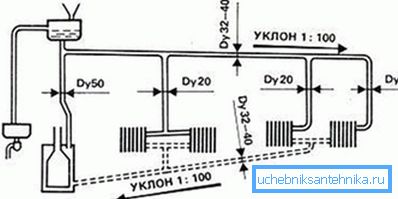

1. Prosječni nagib kretanja tečnosti mora se primjetiti 1: 100.

1. Rastojanje od grejača do najbližeg radijatora ne bi trebalo da pređe trideset metara, zbog prisustva otpornosti na kretanje tečnosti.

Savet: Za pouzdan rad sistema grijanja preporučuje se posmatranje udaljenosti do radijatora od petnaest metara. Ovo obezbeđuje uspješno prevazilaženje hidrauličke otpornosti cijevi iz bilo kog materijala.

1. Dodatni uslov za kompenzaciju hidrauličnog otpora je usklađenost sa minimalnim standardima za prečnike upotrebljenih cijevi. Uputstvo optimalnih veličina za različite odeljke izgleda ovako:

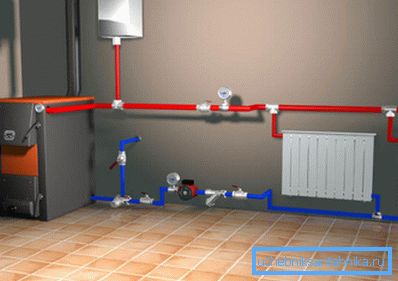

1. Celokupna struktura mora nužno biti napunjena tečnom.. Da bi kontrolisao svoj nivo, poseban rezervoar je instaliran na najvišoj tački sistema, koji sadrži potrebnu rezervu vode. Takođe, odvodna cev je povezana sa svojim gornjim delom, koji omogućava ispuštanje viška rashladnog sredstva u slučaju pregrijavanja i prekomernog proširenja u kanalizaciju.

Popularne šeme

Nije lako opremiti sistem grejanja sa gravitacionim kretanjem rashladne tečnosti. Da biste to uradili, morate uzeti u obzir mnoge dizajnerske karakteristike vašeg doma i druge važne faktore (pročitajte i članak Grejanje gasa u stanu: kako postati nezavisni od uslužnih programa).

Savet: ako imate najmanju sumnju u svoje sposobnosti, onda je bolje kontaktirati profesionalce, jer će cijena greške napravljene tokom instalacije dizajna biti mnogo veća od troškova njihovog rada.

Samotalasni sistemi grejanja mogu imati sljedeće šeme implementacije:

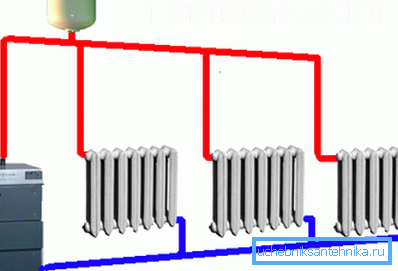

1. Najčešći i najjednostavniji u svom dizajnu je dizajn, koji podrazumeva postavljanje kanala za snabdevanje na vrhu sobe, a povratna cev - na dnu.

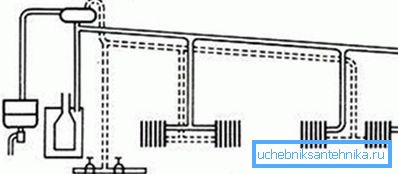

1. Ako na nivou poda postoji veliki broj prepreka, onda su cevi koje vraćaju ohlađenu tečnost postavljene blizu dovodnog cevovoda.

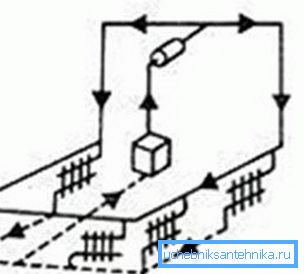

1. Za područja koja nisu sklona ozbiljnoj mrazu, može biti prikladan sljedeći raspored elemenata sistema grijanja:

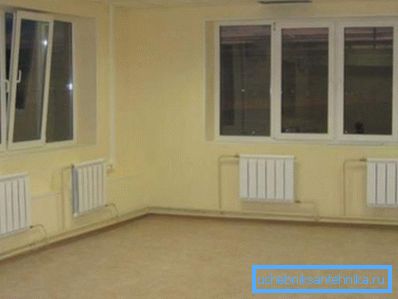

1. Za male kuće smještene u regijama sa oštrim zimama, pogodan je bolji raspored, uzimajući u obzir lokaciju radijatora ispod prozora spoljnih zidova.

Zaključak

Sistem grejanja, koji pretpostavlja prirodnu cirkulaciju hladnjaka, radi bez instalacije dodatne opreme, što utiče na smanjenje troškova. Ali, takođe je neophodno pamtiti o teškoćama njegovog dizajna, koji treba uzeti u obzir sve inženjerske karakteristike zgrade. Ovo je jedini način da obezbedite efikasan rad celokupne konstrukcije (pogledajte i članak Alternativni uređaji za grijanje - grijanje gasa za letnju kuću).

Video je obezbedio dodatni materijal na temu. Sretno vam dizajn i instalacija!
