Grejni kotao za čvrsta goriva

Troškovi kotla za grejanje napravljeni industrijskom metodom (bez obzira na vrstu goriva, osim električne energije) počinje sa 13 hiljada rubalja. Ovo su uzorci male snage koji mogu zagrejati malu kućicu. Većina vlasnika kuća nije pogodna. Pored toga, nije uvek moguće koristiti prirodni gas za grejanje. Neophodno je razmotriti kao alternativno čvrsto gorivo, otpadno ulje, struju. Za mnoge ljude, pogodno je čvrsto gorivo: drvo, ugalj, briketi. Zanateli preferiraju da napravi kotao za grejanje na čvrsto gorivo sopstvenim rukama. Ovo štedi novac i ruke imaju nešto da rade.

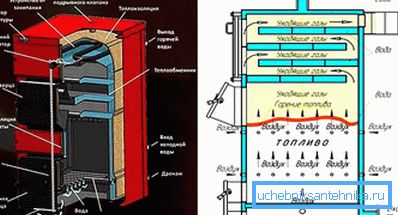

Glavne komponente

Glavne komponente

Kotlovi na čvrsto gorivo se sastoje od sledećih komponenti:

  • odjel za utovar goriva;
  • zlatni kolektor;
  • ventili za gašenje;
  • rešetke;
  • rezervoar za vodu;
  • izmjenjivač toplote;
  • dimnjak.

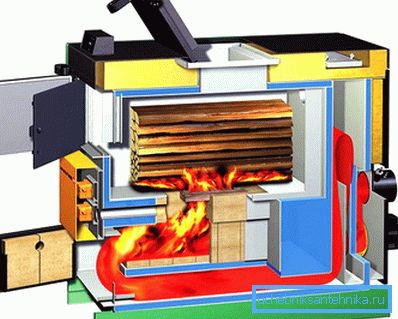

Vrsta

Vrsta

Prema načinu postavljanja izmjenjivača toplote, kotlovi na čvrsta goriva su:

  • horizontalno - izmenjivač toplote nalazi se u horizontalnoj ravni;
  • vertikalno - izmenjivač toplote je ugrađen u bojler.

Karakteristika horizontalnog položaja izmjenjivača topline je njegova nagnuta pozicija. Između gornje tačke i donje tačke (izlaz hladnjaka u sistem) razlika u nivou je 1 cm. Kotlovi sa vertikalnim izmenjivačem toplote uglavnom se koriste za zagrevanje.

U principu, svaki kotao na čvrsto gorivo može se koristiti za kuvanje. Zbog toga je neophodno obezbediti površinu za kuvanje u svom dizajnu.

Toolkit

Toolkit

Da biste montirali kotao, trebaju vam alati i materijali.

Alati:

  • mašina za zavarivanje;
  • ugalj brusilica ("brusilica") i rezni kotači za sečenje metala;
  • klešta;
  • električna bušilica sa setom bušilica;
  • nivo i rulet.

Materijali:

  • Vatrootporna cigla
  • Presečeni pesak.
  • Clay
  • Metalni list debljine 5-8 mm. Bolje je koristiti nerđajući čelik, ali možete koristiti čelik.
  • Gvozdene rešetke.
  • Metalni ugao.
  • Čelične cijevi za vodu od pravougaonog i okruglog dijela.
  • Vrata za gorivo, zlatni prijemnik.
  • Zatvarač dimnjaka.
  • Samo obilaznica ili cirkulator.

Ako je prinudna cirkulacija osnovna, a gravitacioni sistem grejanja mora biti sačuvan kao rezerva - postavljen je bypass. Kada radite samo prisilnom cirkulacijom, instalirajte jednu pumpu.

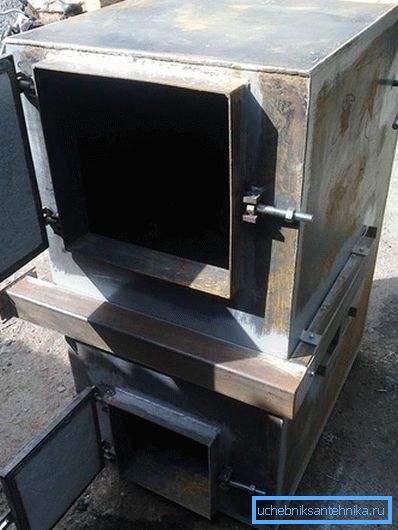

Proizvodnja i montaža dijelova

Proizvodnja i montaža dijelova

Počnite raditi na postavljanju kotla s vlastitim rukama uz izradu šeme i crteže skupa. Prema njima veličina se primenjuje na metalnim limovima. Označavanjem odsečite prednji, zadnji, bočni zid i dno kotla. Ispred odsečenih otvora za vrata prijemnika goriva i zlata.

Ako odsečete otvore rezimom plina, onda tako da čelik ne "vodi", rupice se bušilju kroz uglove radnog predmeta, a onda se metao seče od sredine do ivica duž oznake.

Ako koristite brusilicu, rupe u uglovima bušilice nisu neophodne. Samo prorezite metal na predviđenu konturu. Takođe, prema veličini, svi metalni delovi kotla su isečeni.

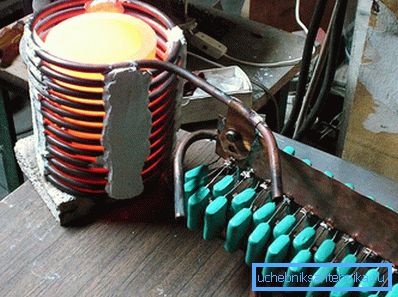

Proizvodnja izmjenjivača toplote

Instalacija izmjenjivača topline počinje stvaranjem rupa u cevima dizajniranim za nosače. Imaju kvadratni poprečni presek od 40 do 60 cm. U vertikalnim cevima koji se nalaze ispred, 4 rupe u prečniku od 5 cm se iseču pomoću noža za plin, postavljajući ih ravnomerno duž cijelog dijela radnog predmeta.

Okrugle rupe veličine 4 i 5 cm napravljene su u stražnjim stubovima, a od dna budućeg izmenjivača toplote se rade izvori za dovod vode u kotao (povratak), a sa vrha - za dovod vode u sistem grejanja (snabdevanje). Sve otvore treba da budu glatke bez uticaja, koji se eliminišu uz pomoć "brusilice". Cevi za zavarivanje u celom proizvodu, održavajući uglove od 90? i vertikalno i horizontalno, pripremaju se završni otvori pravougaonih cevi (nosači).

Zavarivanje gotovog izmenjivača toplote se proverava za curenje. U tu svrhu, povratna linija je privremeno zaustavljena (tako da voda ne izlazi), a kroz protok se puni vodom.

Kotao za grejanje na čvrsto gorivo

Montirani kotao na mestu gde je planiran da ga instalira, jer su svi detalji vrlo teški i pokretanje je u završnom obliku problematično. Vatrootporni temelj mora prvo biti opremljen. Izrađen je od vatrostalnih opeka. Da se zidanje ne rasprši, može se ojačati metalnim uglovima na ivicama i ciglama između njih, do cementnog maltera. Druga varijanta temelja je monolitni betonski "jastuk".

Dimenzije temelj moraju biti nešto veće od osnove kotla. Čelična gajba se postavlja na temelj - na dnu pepela.

Zidovi rezervoara u kojima je instaliran izmenjivač toplote na njoj su postavljeni od vatrostalnih opeka, opremljen je bunker za gorivo i prijemnik pepela. Rastojanje između izmjenjivača toplote i zida je 1 cm. Šipovi za grate postavljeni su na dnu kante za gorivo. U prednjem zidu od cigle nalaze se otvori vrata vrata za gorivo i vrata zlatne posude.

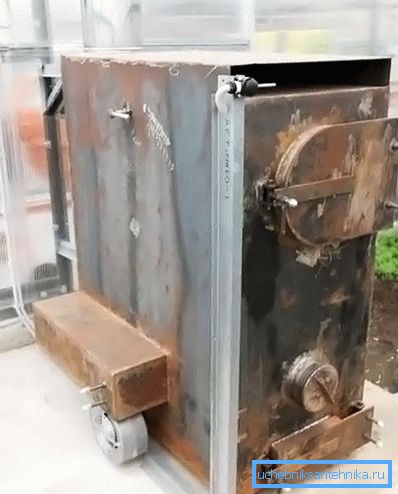

Domaći kotao

Spoljni zidovi bojlera su obloženi metalom, koji se međusobno povezuje uglovima postavljenim vertikalno. Vrata su pričvršćena za metalno kućište. Za uklanjanje montiranog dimnjaka ugljen-monoksidnih gasova. Kako instalirati ovaj čvor zavisi od prisustva ili odsustva površine za kuvanje.

Ako se kotao koristi za kuvanje, dimnjak se montira sa strane, inače - na vrhu kotla.

Na izlazu iz kotla, dimnjak je opremljen kapilarnim ventilom za regulaciju potiska. Materijal za cev može biti drugačiji: vatrootporna cigla, metal, azbest. Najvažnije je postići željeni nivo vučenja kako bi se organizovao proces sagorevanja.

Za bezbedan rad kotla na čvrsto gorivo, možete instalirati otvorene ekspanzione posude, senzore za vuču i vodu i ventilator.

Da bi se sprečilo pregrevanje rashladne tečnosti i eksplozija kotla, potrebno je stalno pratiti nivo vode i temperaturu sagorevanja. Ako koristite samo prisilno cirkulaciju, onda pri isključenju električne energije tokom rada kotla povećava se rizik od eksplozije izmjenjivača toplote. Budi pažljiv.

Video

U obezbeđenom video materijalu, moći ćete da se vizuelno upoznate sa dizajnom kotla na čvrsto gorivo:

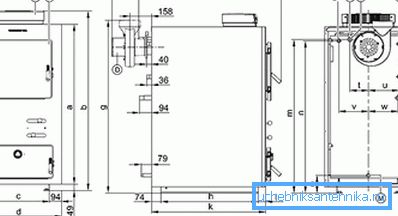

Crteži

Na crtežima možete uzeti u obzir dizajn karakteristike kotla za grejanje na čvrsto gorivo:

Izrada kotla na čvrsto gorivo

Šema kotla na čvrsto gorivo

Izrada kotla na čvrsto gorivo

Detaljno izrađivanje kotla na čvrsto gorivo

Crtanje bojlera

Konstruktivni crtež kotla na čvrsto gorivo
