Grejne šeme sa dvostrukim kotlom: najprikladnija rešenja za

Kao što znate, grejanje u dvostrukom krugu u kući je kada generator toplote posebno zagreva vodu za radijatore (prva grana) i za dovod tople vode (druga grana). Slična šema sistema u našim danima postala je veoma popularna zbog svoje svestranosti i udobnosti.

Da bi takva mreža funkcionisala, pre svega, potreban je dvostruki kotel za grejanje, koji može zagrevati i toplotnu tečnost i toplu vodu. Opisaćemo kako se privatna kuća sa kotlovskim bojlerom može primeniti u ovom članku.

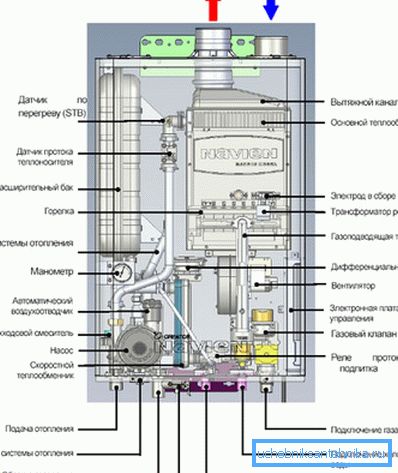

Karakteristike dvostrukih toplotnih generatora

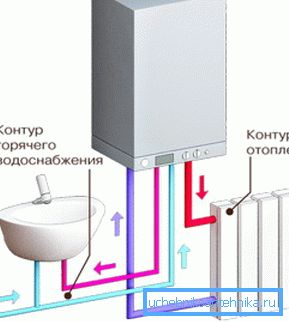

1. Glavna razlika između takvih jedinica i kola sa jednim kolom je da koriste toplotnu energiju goriva ne samo da zagreju vodu u krugu grejanja, već iu grani za dovod tople vode.

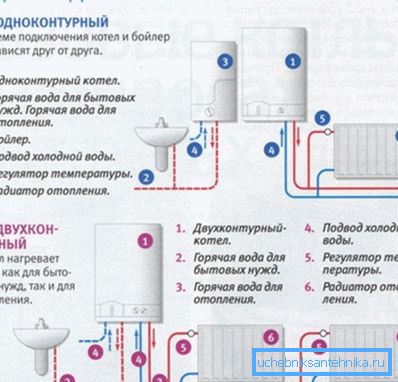

2. Protočnici sa jednim kolu mogu se koristiti i za grijanje vode.. Ovo se može desiti u rezervoaru indirektnog zagrevanja. U tom slučaju, nosač toplote će delimično odustati od energije, tečeći kroz dodatni izmenjivač toplote u termički izolovanom rezervoaru.
3. Glavna razlika fabrike bypass jedinice od takvih domaćih krugova je direktni prenos toplotne energije iz goriva u vodu..

Obratite pažnju! Kada dizajnirate sistem, uzmite u obzir jednu veoma važnu osobinu koju ima grejna šema sa dvostrukim bojlerom. Kada kuća uključuje slavinu za toplu vodu, kotao sprečava zagrijavanje rashladne tečnosti i prebacuje na krug PTV.

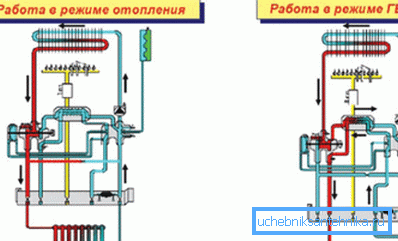

Kako ova jedinica funkcioniše u praksi?

1. Za dobro izolirane zgrade sa značajnom površinom, zvučni način rada dvostruke jedinice nije veoma važan. Takvi objekti imaju visoku toplotnu inerciju. Stoga, čak i kada kotao zagreva vodu nekoliko sati samo za potrebe domaćinstva, temperatura u kući se mijenja samo za 1/2 stepena.
2. Kada je zgrada mala ili nije dovoljno izolovana, inercija postaje važan parametar. Grejne baterije i voda u cevima u ovom slučaju treba da se ohlade što duže. Ovo se može postići sakupljanjem radijatora sa velikom količinom odseka i cijevi sa povećanim dijelom.
3. Kada postoji potreba za značajnim količinama i stalnim troškovima vruće vode, bolje je da ne instalirate kotao sa dvostrukim krugovima.

Ovde je grejna šema sa dva kotla ili jednokomponentnog kola i kolone vode za grejanje bolje. Jedinica za dvostruki krug neće moći održavati ugodnu temperaturu u prostorijama ako se veći procenat vremena koristi na toj pumpi.

1. Ne bi trebalo planirati i sistem za grejanje sa sličnim kotlom.

Obratite pažnju! U tom slučaju, nakon zaustavljanja kotla, cirkulacija u mreži za grejanje će se zaustaviti skoro odmah. Njegov oporavak će biti dugačak. Tokom punjenja toplom vodom baterije se zagrevaju neravnomjerno. To će dovesti do neugodne raspodele temperature u sobama.

Uređaj za grejanje ako je zgrada mala

Hajde da razmotrimo kakva je šema za vezivanje dvostrukog kruga za grejanje ako je kuća jednoslojna, mala (do 100 m2) i ima nekoliko zasebnih soba koje moraju biti zagrijane.

U ovom slučaju, jedna-cevna mreža će biti optimalna. To je najjednostavnije u izgradnji i ugradnji, sa njenim radom gotovo bez problema. Pored toga, cena sistema će biti niska, zbog ekonomije materijala, jer će uzeti manje od dvocevnog poretka.

Implementacija šeme

1. Mala količina zgrade sugeriše da će u njemu biti nekoliko stanara. Tako će trošak vrele vode biti mali. Nema potrebe da se odreknete nebitne inercije, ali prelepe i dobro dajući aluminijumske baterije. Analogi svinjskog gvožđa su osetljivi na toplotu, ali, po pravilu, nisu estetski.
2. Zapremina rashladnog sredstva u cevima, u ovom slučaju, preporučuje se povećanje. Optimalno rešenje problema je povećanje preseka proizvoda za jedan red. Na primer, od Du-30 do Du-40. Količina vode u kolu će onda postati 1,6 puta veća.
3. Svi radijatori moraju biti montirani, bez otvaranja kola, paralelno sa njim. Šema njihovog vezivanja može biti dijagonalna ili niža.

Uputstvo preporučuje stavljanje na svaku bateriju:

• gas (balansiranje hrane);
• zaporni ventil na povratnoj cevi;
• ventil za vazdušno krvarenje iz sistema (konvencionalni dizajn ili Mayevsky) na desnu ili levu gornju kapu.

Opcija niže ožičenja

1. Da bi smanjili presek glavnog kola i otvorili ga, u ovom slučaju, ne bi trebalo da bude.
2. Odmah nakon generatora grejanja, konturna cijev mora biti naglo podignuta vertikalno kako bi se stvorio "ubrzavajući" kolektor. Onda ga morate voditi nagibom (konstantnim) nadole.

Obratite pažnju! Takvo rutiranje cesta je složeno i neestetično. Međutim, neophodno je da kada se pumpa isključi, grejne baterije zagrevaju zbog prirodnog cirkulacije.

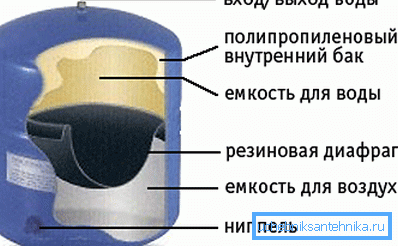

1. Ispred kotla (pored protoka rashladnog sredstva) treba postaviti ekspanzioni rezervoar (dijafragma). To će nadoknaditi povećanje zapremine vode kada se zagreje.
2. Rezervoar treba da ima kapacitet od 10% zapremine nosača toplote. Rezervoar treba postaviti podlogu.

Šta uraditi ako je kuća velika u veličini

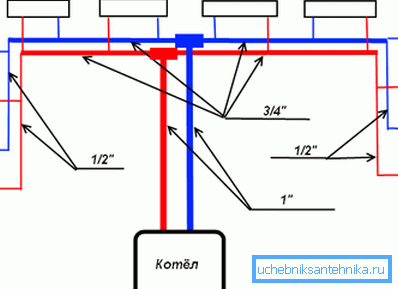

1. Za veliku dvospratnu zgradu sa velikim brojem zasebnih soba, dvokovodna grejna šema je najbolje prilagođena. Trebalo bi da ima gornje punjenje i konstantne žičare.
2. Pravo iz toplotnog generatora, zagrejana voda teče kroz napojnu cev. Prođe oko zgrade u potkrovlju ili plafonu gornjeg sprata.
3. Zatim voda uđe u podrume, baterije su povezane sa njima. Oni ne otvaraju u potpunosti risiver. Svaki uređaj je opremljen sa podesivim drogom i džamperom.
4. Preporučljivo je ugraditi zaporni ventil na drugom ogranku dovodnog cjevovoda. Ventil za krvarenje vazduha može biti postavljen samo jedan i pričvršćen je za ekspanzioni rezervoar u gornjem delu kola.
5. Na drugoj (donjoj) cevi, koja se savija oko zgrade kroz podrum ili podove prvog sprata, voda se vraća u kotao.

Obratite pažnju! Takvo vezivanje dvostrukog kruga grijanja ima jednu važnu prednost. Ako je potrebno, može da funkcioniše zbog prirodnog cirkulacije nosača. Cev za protok vode u gornji dio flaširanja će delovati ovde kao ubrzavajući kolektor.

To znači da sistem sa takvom šemom može da funkcioniše bez jedinica zasnovanih na snagu (na primjer, pumpa). Na osnovu toga, ako se pojavi viša sila, nikada se nećete smrznuti.

Povećanje termičke inercije sistema

Možete povećati toplotnu inerciju sistema grejanja svojim rukama.

1. Pogodno je to uraditi tako što ćete izabrati nešto veći dio konturnih cijevi nego što je potrebno za projekat.

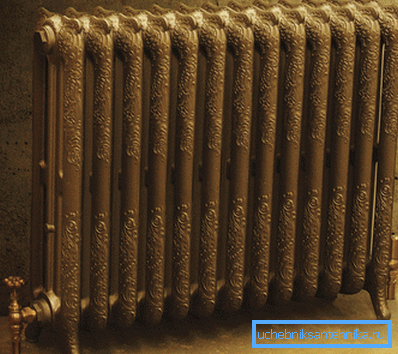

2. Takođe možete zameniti aluminijumske baterije s kolutima od livenog gvožđa. Imaju prošireni unutrašnji volumen dijelova, što povećava toplotnu provodljivost i toplotni kapacitet materijala. Veruje se da sve livačke baterije za sisteme grijanja imaju ružan dizajn. Međutim, nije. Da, i dalje se proizvodi njihovi zastareli modeli sovjetske ere. Ali pored njih, tržište nudi savremene kolege. Na primjer, prekrasni podni radijatori od kovanog liva ili zidnih akumulatora sa ravnim estetskim oblikom.

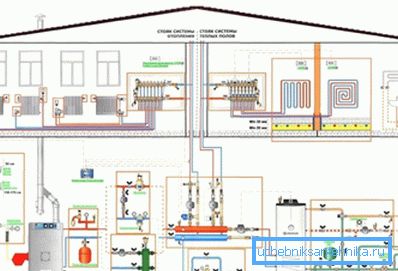

1. Često, potkrovlje ili drugi sprat kuće u zimskom periodu je potrebno samo povremeno, na primjer, za smještaj gostiju. Tada je najbolja mogućnost da koristite grejnu šemu sa dva toplinska generatora i odvojena cevovoda za svaki sprat.
2. U ovom slučaju, na vrhu, kotao će biti u najvećem vremenskom periodu u ekonomskom režimu, tj. održati temperaturu od +5 stepeni.

Najjeftiniji način za prevazilaženje svih problema.

1. Možete samostalno poboljšati grejnu mrežu, mnogo puta povećavajući toplotnu inerciju.

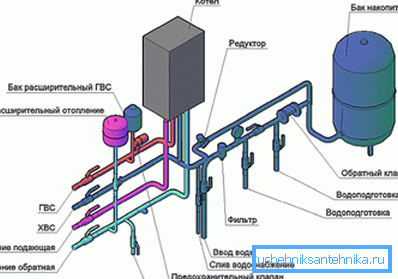

2. Da bi to učinili, dodajte u kolektor bateriju toplotne energije (rezervoar za skladištenje). To je kontejner zapremine 300/2000 l, koji ima dve priključne cevi. Rezervoar treba dobro izolovati kako bi se smanjio gubitak toplote.
3. Kapacitet služi za akumulaciju velikih količina zagrejane vode. Ako se kotao zaustavi, toplota se troši iz rezervoara. Jasno je da što je veći rezervoar, sporiji radijatori će se zagrejati.


4. Akumulator toplote se može staviti na bilo koji dio grejnog sistema. Možeš ga montirati u podrum. Da biste to uradili, otvorite donji spoj sa dva priključka. Uređaj je moguće staviti u ostavu. Interesantna opcija je pretvoriti uređaj u bazu klopu za topli peć. Na kraju krajeva, to će neizbežno dati neku toplinu u atmosferu.
5. Baterija će nadoknaditi pad temperature u hladnjaku tokom perioda kada kotao zagreva vodu za dovod tople vode. Vrlo je korisno ako se kotao napaja električnom energijom.

Obratite pažnju! Naravno, ova metoda ima svoje nedostatke. Na primjer, akumulator toplote je prilično skup. Visokokvalitetni izolovani model, koji ima zapreminu od jednog kubnog metra, koštaće vam 20/30 rublea, što zavisi od proizvođača.

Zaključak

Dvostruki toplotni generator ima svoje prednosti i mane. Po želji, minusi uređaja mogu se znatno smanjiti. U ovom slučaju ćete dobiti najudobniji sistem koji će vašoj kući pružiti toplu i toplu vodu. Videćete još više.
