Grejne pumpe za kuću: svrha, uređaj, kriterijumi za izbor,

Pumpa za grejanje za kuću je obavezna jedinica za sisteme sa prisilnom cirkulacijom rashladne tečnosti. Većina savremenih šema se gradi upravo na obaveznom principu, pa je pitanje izbora uređaja za cirkulaciju veoma važno. Pričaćemo o osnovnim osobinama i kriterijumima za odabir pumpe za grijanje.

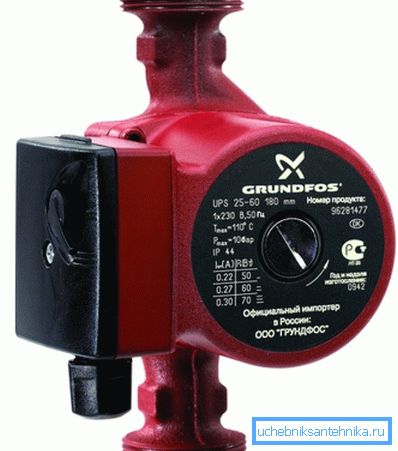

Grejna cirkulaciona pumpa

Svrha

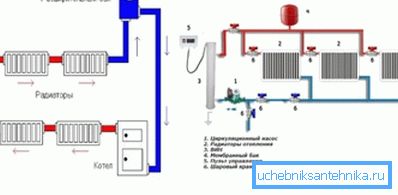

Postoje dve vrste organizacije kretanja rashladnog sredstva u sistemima grejanja:

• prirodan;
• i prisilnog cirkulacije.

Prirodna cirkulacija je moguća u malim jednostavnim dijagramima ožičenja, međutim, obimni i razgranati cjevovodi zahtevaju prisilno kretanje tečnosti.

Ranije je korišćeno grejanje privatne kuće bez pumpe, jer su jedinice bile u nedostatku i prilično skupe. Pored toga, nisu sva naselja elektrifizirana, a motor pumpe se napaja električnom energijom.

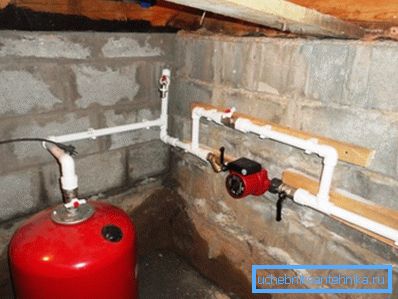

Međutim, sada čak i mali sistemi pokušavaju sa prisilnom cirkulacijom, jer to povećava efikasnost prenosa toplote, povećava efikasnost grejanja, a potrošnja gasa za grejanje hladnjaka se, u svakom slučaju, smanjuje. Ekonomija goriva u šemama sa prisilnom cirkulacijom može biti do 30% u poređenju sa prirodnim kretanjem vode usled konvektivnog kretanja slojeva različitih temperatura.

Obratite pažnju! Cirkulaciona pumpa je neophodna za organizaciju prinudnog kretanja rashladne tečnosti zbog rada pumpe sa elektromotorom.

U višekorisničkim krugovima sa distribucijom kolektora, zgrade sa nekoliko spratova i velikih površina grijanja su normalna prirodna cirkulacija u sistemu grijanja nemoguća zbog velike hidrauličke otpornosti koja se javlja u cevovodu. Za prevazilaženje ovog otpora potrebna je cirkulaciona pumpa.

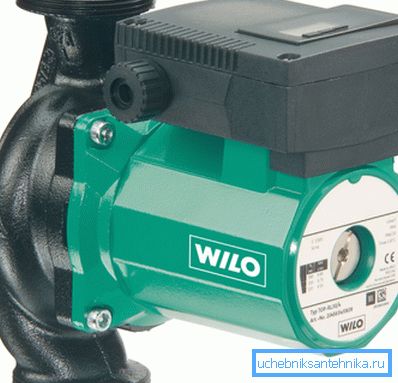

Uređaj i princip rada

Hajde da shvatimo kako je pumpa dizajnirana za zagrevanje kuće. Radi jasnoće, koristimo šemu glavnih dijelova uređaja:

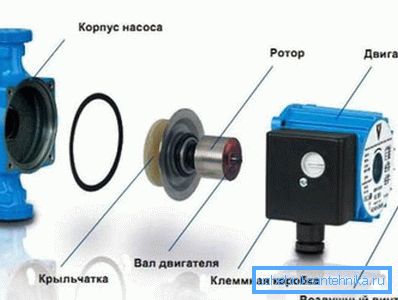

Dakle, sledeće jedinice su deo jedinice:

• Telo pumpe, od čelika ili nerđajućeg čelika. Ovde je hvatanje rotirajućeg radnog kola vode i pumpanje u datom pravcu;
• Kućište motora sa navojem statora. Rotirajuće magnetno polje se indukuje u namotajima, što dovodi do pomeranja rotora;

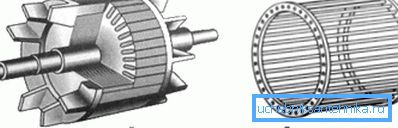

• Rotor veverice-kaveza motora, u kojem polje stator-a indukuje struju koja interaktuje sa rotirajućim poljem armature (asinhroni princip rada);
• Motorna vratila sa keramičkim ležajevima koji prenose obrtni moment na radno kolo;
• Radno kolo, koje se okreće na vratilu i hvata tečnost, izvlačenje;
• Između rotor i rotor je zaštitni rukav, koji ne dozvoljava prodoru vode u motor;
• Priključna kutija sa kontrolnom jedinicom, prekidačem brzine ili frekventnim pretvaračem;
• Vazdušni vijak za uklanjanje viška zraka.

Princip rada ovakvog uređaja je sledeći: izmenjiva struja se isporučuje u namotavanje statora i stvara u njemu pulsirajuće (rotirajuće) magnetsko polje sa brzinom rotacije od 3600 o / min sa jednim parom namotaja. Sile sile polja se presecaju stacionarnim rotorom i indukuju struju u svojoj namotaji koja stvara polje rotora.

Rotirajuće polje stator-a prikuplja (privlači) rotor i uzrokuje da se njime okreće. Osovina je rigidno povezana sa rotorom i stoga se takođe okreće, prenoseći sila na radno kolo na njoj, koje pumpa tečnost u kućištu pumpe i stvara cirkulaciju u sistemu.

Obratite pažnju! Za normalan rad uređaja, pumpa mora biti napunjena vodom, u protivnom neće doći do hvatanja tečnosti, a radno kolo će se okrenuti u praznom hodu.

Upravljačka jedinica vam omogućava podešavanje brzine okretanja vratila pomoću prekidača (dodavanje ili smanjenje broja parova namotaja armature) ili pretvaranjem frekvencije izmjenične struje.

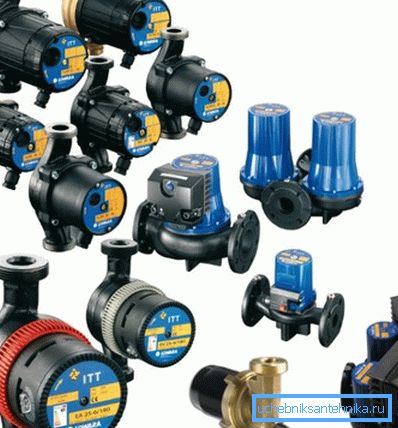

Kriteriji za izbor

Da biste izabrali odgovarajući uređaj, potrebno je da znate sledeće parametre:

1. Pritisak koji pumpa mora obezbediti. Jednak je ukupnom hidrauličkom otpornosti cjevovoda, merenom u metrima vodene kolone;
2. Performanse jedinice. Jednako brzini protoka rashladne tečnosti u sistemu, koji se izračunava izračunavanjem;

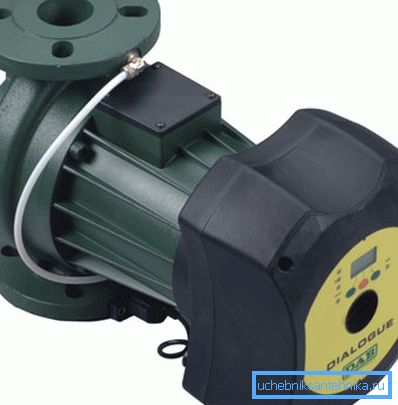

3. Povezivanje dimenzija. Pokazano na kućištu motora, češće postoje dva tipa - 25 i 32 mm ili 1 i 1,25 inča, respektivno;
4. Montažne ili ukupne dimenzije proizvoda. Treba ih uzeti u obzir kako bi se vaša jedinica uklapala u gasovod.

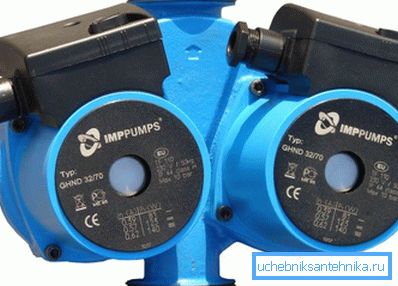

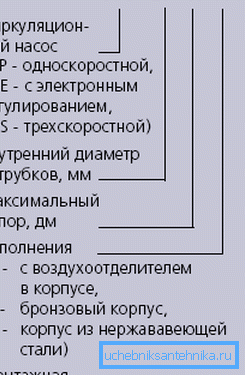

Obratite pažnju! Ako pogledate etiketiranje slučajeva, videćete numerički odnos, na primer, 32/70. Prvi broj označava dimenziju povezivanja u milimetrima, a drugi - pritisak u decimetrima, odnosno 70 je 7 metara vodenog stupca.

Pritisak u sistemu se može izračunati sasvim jednostavno po formuli

H = F * s, gde:

• H - glava u metrima vodene kolone;
• F - broj spratova sa uključenim podrumom;
• c - prosječni koeficijent jednak vrijednosti hidrauličkih gubitaka na jednoj etaži zgrade. Prema SNiP-u, to je 0,7 - 1,1 m za dvocevne sisteme i 1,16 - 1,85 m za sisteme kolektora.

Za gasovod privatne kuće trebalo bi da uzme maksimalnu vrijednost koeficijenta.

Performanse se izračunavaju prema pojednostavljenoj šemi ili na osnovu karakteristika protoka pritiska. Pojednostavljena formula za izračunavanje:

Q = W / 1.163 * 20 = 0.043 * W, gde:

• Q - performanse;
• W je količina toplotne energije potrebne za zagrevanje prostora.

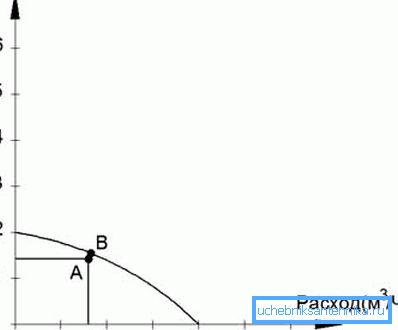

Poznavajući pritisak i performanse, možete odrediti radnu tačku pumpe, staviti vrednost pritiska na vertikalnu osu grafikona, a protok - na horizontalu. Zatim, prema katalogu, možete pokupiti uređaj čija je radna tačka što je bliže tački koju smo definirali:

Montaža

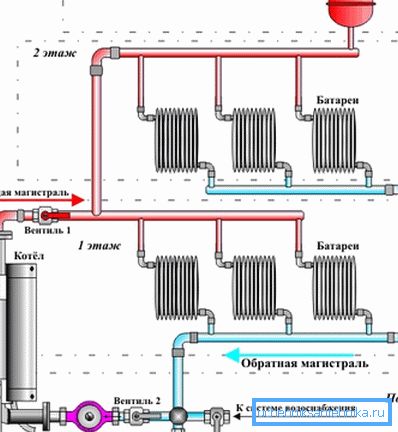

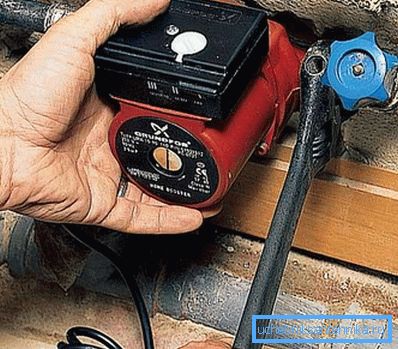

Uputstva za montažu do-it-yourself pumpa je prilično jednostavna. Instalirana je na povratnoj cevi nedaleko od kotla, jer je u ovom dijelu sklopa najmanja temperatura hladnjaka.

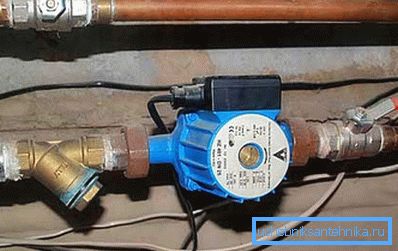

Pre nego što uđete u proizvod, presečite grubi filter za vodu, a prije filtera i nakon ispusta pumpe, postavite kuglične ventile tako da se uređaj može ukloniti za zamenu ili popravku bez odvodnjavanja vode.

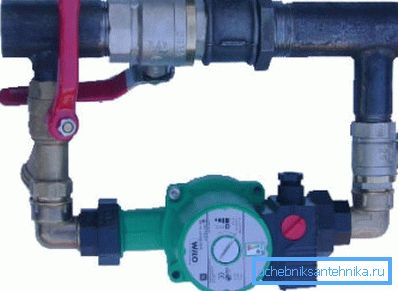

Često se uređaj instalira kroz obilaznicu, a obodni deo cevi blokira kranom. Ako se pumpa razbije, možete otvoriti obilazni ventil za prirodnu cirkulaciju tečnosti.

Obratite pažnju! Nakon ugradnje mašine za cirkulaciju, testiranje testiranja sistema grejanja kod kuće se vrši pomoću posebne presa.

Zaključak

Cirkulaciona pumpa je neophodan element modernih sistema grejanja za privatne kuće i velike objekte. Izbor i ugradnja uređaja vrši se prema gore opisanim uputstvima. Video će vam pomoći da izaberete i instalirate proizvod.
