Grejne baterije: izborna pomoć, problemi i rešenja

Šta može biti grejna baterija? Koji materijali se koriste za proizvodnju uređaja za grijanje? Šta raditi ako je baterija za grejanje prokrčila između sekcija ili na podlozi? U našem materijalu ćemo pokušati pronaći odgovore na ova i mnoga druga pitanja.

Klasifikacija

Hajde da saznamo po kojim znacima se mogu klasifikovati moderne grejne baterije.

Materijal

Za proizvodnju uređaja za grijanje može se koristiti:

• Liveno gvožđe. Karakteristične karakteristike gvožđivih sekcijskih radijatora grejanja - veliki unutrašnji volumen sekcije i značajna težina. Krtost livenog gvožđa ograničava maksimalni radni pritisak u sistemu grejanja na vrednost od 9-12 atmosfera.

Inače: u normalnom načinu rada centralnog grejanja, pritisak u krugu ne prelazi 4 - 4,5 atmosfere. Za privatnu kuću sa autonomnim konturom, čak i skromnije vrednosti su tipične - 1,5-2 kgf / cm2.

• Čelik. Njegova glavna prednost je mehanička čvrstoća, koja dozvoljava da se ne plaši prevazilaženja izračunanih vrednosti pritiska. Glavni nedostatak je nestabilnost prema koroziji; resetovanje sistema grejanja za leto značajno smanjuje život grijača.
• Aluminijum. Najveća toplotna provodnost metala je u blizini ograničene mehaničke čvrstoće. Pored toga, aluminijum stvara galvanski par sa bakrom; Ako se koriste aluminijumske baterije - grejanje se ne sme razblažiti bakarnim cijevima.

Pored izgradnje jednog metala na prodaju mogu se naći i bimetalni proizvodi.

Dva tipa bimetalnih grejača su uobičajena:

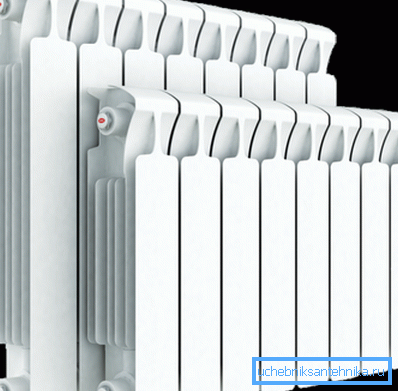

1. Segmentni ili čvrsti čelični jezgreni radijatori sa aluminijumskim plaštom. Čelik obezbeđuje najveću otpornost na unutrašnji pritisak (uključujući hidraulične šokove), a aluminijum sa visokom toplotnom provodnošću omogućava grejanju da bude opremljen sa perajima sa velikom površinom. Jedan od šampiona u izvedbi - monolitni radijator iz ruske kompanije Rifar - dizajniran je za radni pritisak od 100 atmosfere.
2. Bakarni aluminijumski konvektori imaju visoku emisiju toplote u kompaktnim dimenzijama. Bakar je još više provodljiv od aluminijuma; konvektor je bakarna epruveta sa hladnjakom, koja se pritiska na aluminijumske ploče.

Na kraju, vrijedi pomenuti relativno retke egzotike. Plastični radijatori su gusti, krhki i sposobni da obavljaju svoje funkcije na temperaturama koje nisu veće od +80 C. Radni pritisak može dostići samo 2 kgf / cm2; međutim, cijena takvih proizvoda je nešto veća od cene aluminijumskih sekcionih baterija.

Kao glavna prednost, proizvođači i prodavci pominju malu težinu grijača (koja, uopšteno govoreći, ima neku vrednost samo u fazi transporta i ugradnje).

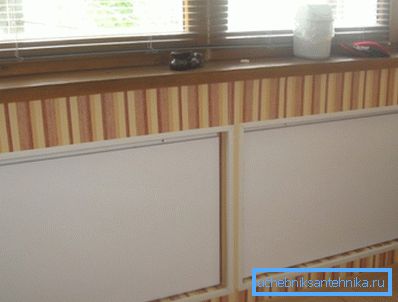

Takozvane keramičke baterije uopšte nisu povezane sa zagrevanjem vode. To su električni uređaji za grejanje koji zagrevaju prostoriju ne konvekcijom, već prenosom toplote infracrvenim zračenjem.

Tip

Koji su grejni uređaji na dizajnu?

• Segmentalni radijatori za grijanje su baterije koje se koriste u svim kućama sovjetske građevine, i njihovi savremeniji aluminijum i bimetalni koluti. Pogodni su zato što dopuštaju dodavanje dodatnih dijelova kako bi fleksibilno promenili toplotni kapacitet. Međutim, zaptivke između sekcija često prouzrokuju curenje.
• Konvektor. U suštini, to su samo nekoliko obrtaja cevi sa poprečnim rebrima na kojima se pritisne, što povećava prenos toplote. Dekorativni poklopci i pokretni ekrani često se postavljaju na konvektor kako bi se ograničio prenos toplote.
• Lamelarni (ravni) radijatori su dve čelične ploče zavarene duž konture. Hlađenje se kreće duž prolaza između njih. Oni zauzimaju najmanje prostora u sobi; Međutim, niska zatezna čvrstoća i skromni vek trajanja (za domaće ploče su samo 7 godina) čine radijator na pločama upitnu akviziciju.

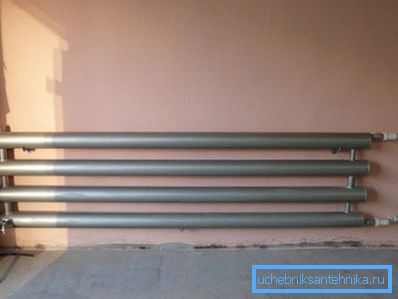

• Registri (cijevne baterije) su kućni ili fabrički napravljeni uređaji za grijanje, koji su niz horizontalnih ili vertikalnih čeličnih cijevi povezanih mostovima manjeg prečnika.

Umerena površina i niska toplotna provodljivost čelika čine da registrati postanu prilično uopšte; Obično se koriste za zagrevanje garaža, radionica i industrijskih prostorija.

Dimenzije

Najčešće baterije za grejanje, sa središnim rastojanjem na postolju, jednake su 500 milimetara.

Međutim, asortiman modernog tržišta nije ograničen na njih.

• Nizak (do 400 mm) grejači se koriste sa panoramskim prozorima i malim prozorima.
• Potrebne su značajne (800 - 2400 mm) vertikalne dimenzije radijatora u kojima postoji potreba za visokom izlaznom toplotom sa nedostatkom prostora.

Način instalacije

Većina radijatora je dizajnirana za montiranje na zid. Nosač se pričvršćuje na zid pomoću pištolja, pomoću pištolja za montiranje ili vijka; jedan radiator zahteva od 3 do 7 nosača zavisno od mase i broja sekcija.

Podne grejači, kako to podrazumeva naziv, su postavljeni na horizontalnoj površini na nogama. Oni imaju potražnju u slučajevima gde zidovi imaju nisku nosivost (gazirani beton, školjka, vulture i tako dalje).

Proizvođači

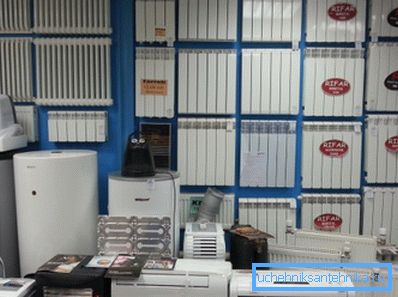

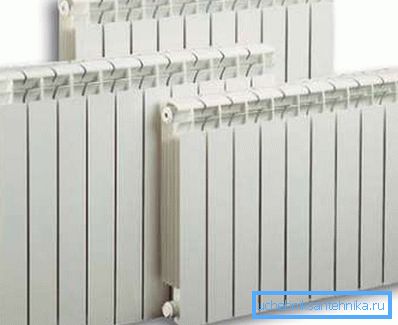

Kao i na celom tržištu opreme za grejanje, među proizvođačima grejnih uređaja najviše su ocijenjeni nemački i italijanski brendovi.

U nekim slučajevima, njihova prednost je opravdana: na primer, čelični radijatori odeljenja Kermi su zaista jači i trajniji od domaćih čeličnih lamelnih ploča. Međutim, sa bimetalnim i aluminijumskim uređajima slika je drugačija.

Uporedimo glavne karakteristike dva uređaja za grijanje: već pomenuti domaći Rifar Monolith i italijanski Global Style Plus 500.

Da razjasnimo: u slučaju monolitnog radijatora iz Rifar-a, podela na sekcije je, naravno, uslovna.

Nije teško izvući zaključke iz ovih podataka. Domaći proizvod u svim aspektima prevazilazi analogni uvoz; dok je i 25% jeftinije. Očigledno, pri izboru uređaja za grijanje, bolje je ne gledati na brend, već na karakteristike.

Izračunavanje

Kuća

Koliko baterija treba da zagrejem kuću poznate veličine?

Upute za izračunavanje ukupne toplotne energije za sobu svedene su na sledeću formulu: Q = V * Dt * k / 860. U ovoj formuli, V je spoljni (u veličini) volumen kuće, Dt je izračunata temperaturna razlika sa ulicom, a k je koeficijent zagrevanja.

Kako se izračunava parametar Dt i odakle će se preuzeti k?

U prvom slučaju uzima se razlika između standardne vrednosti unutrašnje temperature (+18 - +22 S) i prosečne temperature najhladnijeg pet dana u grejnoj sezoni. Recimo, sa prosečnim minimumom od -22 i temperaturom koja se održava u kući od +20 C Dt = 20 - -22 = 42 C.

U drugom, koeficijent se dobija linearnom interpolacijom iz sledeće tabele:

Na primer, za dobro izoliranu kuću (k = 0,8) sa zapreminom od 300 m3 i prosječnom januarskom minimalnom temperaturom od -32 C, potreba za izlazom toplote u kilovatima biće 300 * (20 - -32) * 0,8 / 860 = 14,5 KW

Stan

U slučaju stanova sa standardnom visinom plafona (2,5 - 3 metra), lakše se pridržavati norme predviđene SNiP-i prije pola veka: jedan kilovat toplote odgovara površini od 10 m2. Ako stan ima površinu od 50 m2 - za grijanje vam je potrebno 5 kilovata. Slično je procijenjena potreba za toplotom za pojedinačnu sobu.

Grijanje uređaja

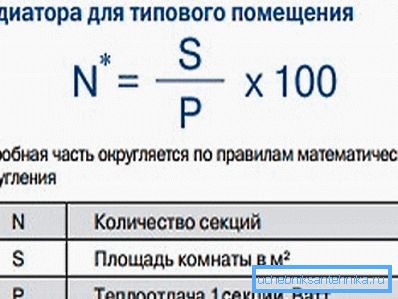

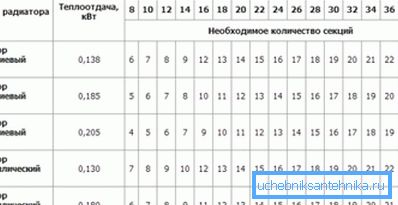

Odabir broja sekcija sa poznatom potrebom za toplotom smanjuje se na rešavanje najjednostavnije jednačine: na primer, 2 kilovata toplote mogu obezbediti 10 sekcija sa toplotnim tokom od 200 vati.

Gdje dobiti podatke o delu toka toplote? U opštem slučaju - iz tehničke dokumentacije na web stranici proizvođača.

Ako je iz nekog razloga nemoguće, možete se osloniti na sledeće vrijednosti:

• Odeljenje od livenog gvožđa daje 140 - 160 vati;
• Bimetalni - 180 W;
• Aluminijum - 200 vati.

Tehnička pitanja

Tokom instalacije, održavanje i popravak sistema grejanja svojim rukama početnik može imati brojne probleme, čije rješenje ćemo pokušati pomoći.

Montaža

Koji su cevi bolje koristiti za povezivanje baterija? U sistemu centralnog grijanja - crni čelik u zavarivanju, pocinkovan na navoje ili valovit od nerđajućeg čelika na priključcima. U autonomnom sistemu, bolje je napraviti serijsku vezu grejača sa ojačanim aluminijumskom folijom polipropilen; Distribucija kolektora u podu često se sastoji od ukrštenog polietilena.

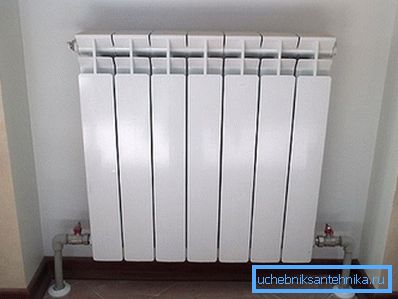

Kako spojiti radijator u segmentu napajanja? Sa malim brojem sekcija (do sedam) koristi se bočna jednosmerna veza. Sa većim brojem sekcija, bolje je povezati bateriju dijagonalno ili donje na dno.

Da li je moguće instalirati bateriju na balkon ili lođu? Kao i svaka promjena u komunalnim uslugama, to zahteva koordinaciju sa stanarima i mrežama za grejanje. Generalno, to nije moguće: dodatni uređaj će smanjiti prenos toplote susednih baterija.

Popravite

Kako ukloniti staru litijum-jonsku bateriju instaliranu u zagradi?

1. Podizač se resetuje.
2. Na podlozi su matice za zaključavanje i utičnice radijatora odvijane u seriji. Kod otpornosti eyeliner je unapred zagrejan frižiderom, ventilatorom ili bakljom.
3. Utični ključ odvlači matice za zadržavanje radijatora.

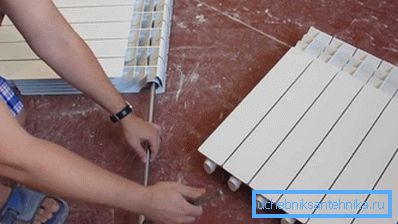

Kako rastaviti radijator u segmentu?

1. Radijator mjeri rastojanje od utikača do odgovarajuće bradavice.
2. Taster radiatora se ubacuje u bateriju do ove dubine i okreće se sa polugom, a nakon dodirivanja niti - ručno. Pravac navoja se može videti na pluturi preko kojeg je ključ postavljen.

Važno: dvostruke bradavice su odvrtane jedan ili dva otvora u isto vreme. Skewanje će slomiti bradavicu.

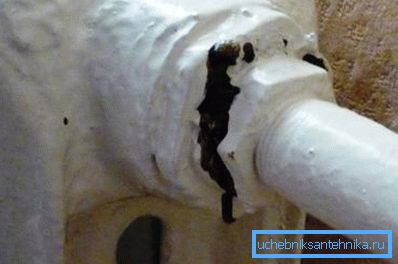

Zašto postoji curenje između sekcija? Brtve između sekcija gube svoju elastičnost tokom vremena. Da biste uklonili curenje, zategnite bradavicu.

Zašto je baterija povezana s priključkom?

1. Izgoreli zavojnicu na matici. Da biste uklonili zaključavanje, potrebno je ponovo premotati unazad kada je pištolj pao.
2. Sgon je zarastao na nit. Prostor za povezivanje se menja zavarivanjem ili ručnim navojem.

Kako očistiti radijator od čišćenja mulja? Za ispiranje potreban je poklopac za ispiranje na završnoj kapi. Kroz to se voda ispušta u kanalizaciju pre nego što se ekstremni delovi zagrevaju. Inače, ako su vaše baterije bučne - vrlo je verovatno da je neko iz suseda sada zbunjen pranjem.

Šta pucati na oblogu i bateriju?

• Na terenu se postavlja kuglični ventil za zatvaranje.
• Na povratnoj cevi postavljena je dušek (ručni regulator terena) ili termostat (termička glava).
• Pri donjem priključku i na gornjim spratovima u kućama sa nižim flaširanjem, u gornjem dijelu radijatorskog utikača nalazi se ventil za odzračivanje (Mayevsky slavina ili redovna slavina za vodu).

Merenje toplote

Mogu li da stavim merač na radijator? Uz stojeće ožičenje se jednostavno ne isplati: šalteri na svakom grijaču nisu dovoljni samo da koštaju 15.000 rubalja za neko mesto, možda ih ne prihvataju predstavnici mreža za grejanje. Takođe, grejanje i eyeliner doprinosi zagrevanju stana.

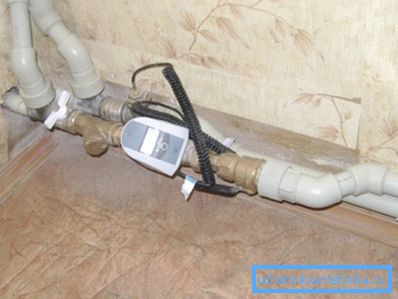

Uređaj za merenje ima smisla stavljati samo vodoravno ožičenje, kada stan stiže kroz jedan dovod cevi i vraća grejanje.

Dekor

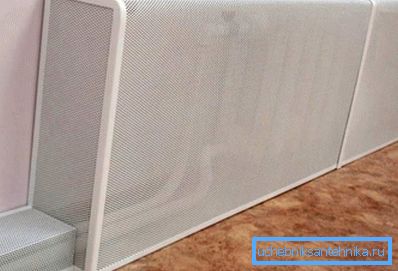

Kako sakriti grejače, risers i liner? U najboljem slučaju, bolje je da to uopšte ne učinite. Svako kućište na grejnoj bateriji smanjuje prenos toplote. Prednji paneli za radijatore koji ne ometaju kretanje konvekcionih struja mogu biti kompromis.

Na kraju, ako i dalje želite instalirati poklopac punog formata na bateriju za grejanje, trebate slediti nekoliko jednostavnih pravila.

• Bilo koji prekrivači i poklopci treba da prođu vazduh.
• Prave police na vrhu nisu dozvoljene.
• Celokupni dekor treba lako demontirati.

Zaključak

Nadamo se da će naš pregled ponuda na tržištu i preporuke date u članku biti korisne čitaocu. Priloženi video će mu ponuditi više informacija. Successes!
