Grejna šema stambene zgrade na primeru centralizovanog

Većina stambenih i pomoćnih prostorija se centralno zagrevaju, uprkos raznim drugim mogućnostima. U prvom redu, šeme grijanja višespratnih zgrada relevantne su za izgradnju čitavih naselja i malih naselja. Jedan kotao može da obezbedi toplotu velikom broju objekata.

Prednosti centralizovanih mreža

Posebna karakteristika takvih sistema je prisustvo kotlovske opreme u posebnoj strukturi. Isporuka rashladne tečnosti vrši se preko cevovoda koji se postavljaju direktno duž ulice prema svakom objektu.

Takve mreže nisu uređene sopstvenim rukama, s obzirom na to da je obim posla koji je izvršen veoma veliki.

• Sve grejne sisteme višespratne zgrade su dobro osmišljene od strane stručnjaka, tako da se ozbiljne kvarovi retko dešavaju.
• Rad takvih sistema obično se vrši na gorivu, čija cena je niska.
• Centralizovanu grejnu mrežu, po pravilu, služe posebne usluge, što znači da nema potrebe za praćenjem performansi.
• Sa ovom opcijom, nije potrebno postaviti kotao u stan, čime se štedi prostor.

Napomena! Što se tiče minusa, oni se mogu pripisati funkcionisanju sistema prema određenom rasporedu i nemogućnosti prilagođavanja temperaturnih uslova.

Približna struktura sistema

Centralno grijanje u smislu uređaja praktično se ne razlikuje od autonomnih sistema. Međutim, presek cevovoda u ovom slučaju je mnogo veći, a oprema instalirana u kotlarnici je mnogo komplikovanija.

Sledeći su glavni elementi.

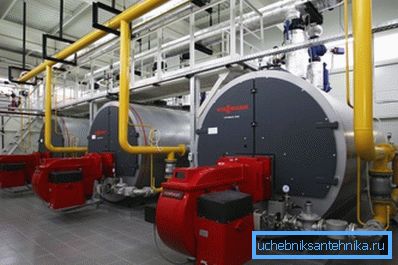

• Velike i male kotlarnice, kao i specijalne toplane i elektrane. U prvom slučaju, rashladna tečnost stiže podešenu temperaturu direktno tokom sagorevanja goriva. U drugom izvođenju, pružanje toplote se javlja na račun para. Pored toga, termoelektrane mogu da generišu električnu energiju.

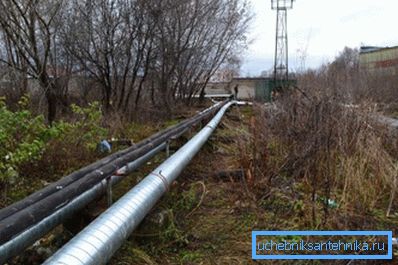

• Uz pomoć mreže cevovoda koji transportira rashladni fluid na objekte. Promjer ulaznih i izlaznih elemenata obično dostiže 1000 mm. Što se tiče gumica, može se proizvesti i zemljišnim i podzemnim metodama.
• Oprema za grejanje pruža mogućnost prenosa toplote u prostorije.. Glavni uređaji su radijatori i grejni konvektori. Oni su instalirani u grejanim prostorijama.

Pomoć! Jedna termoelektrana (CHP) omogućava zamenu nekoliko malih kotlarnica, što smanjuje troškove izgradnje. Pored toga, oslobođen je značajnog područja.

Osnovne metode klasifikacije

Svaka šema zagrevanja višespratne zgrade može pasti u jednu ili drugu kategoriju. Klasifikacija centralizovanih sistema može se izvršiti na više osnova. Možete saznati više o njima čitanjem informacija ispod.

U zavisnosti od vrste rashladne tečnosti

• Tečne mreže su najčešće kod grejanja visokih zgrada. Oni vam omogućavaju da isporučite rashladno sredstvo na dugim rastojanjima bez oštrog pogoršanja karakteristika kvaliteta.

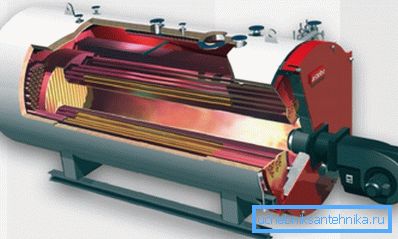

• Parni sistemi se koriste mnogo češće, ali se i dalje javljaju. Omogućavaju polaganje cevi za grejanje sa manjim prečnikom. Ova opcija se uglavnom koristi tamo gde je potrebna vodena para.

Na osnovu načina povezivanja

• Nezavisne mreže sugerišu zagrevanje rashladnog sredstva u posebnom izmenjivaču toplote.
• Zavisni sistemi uključuju obezbeđivanje toplote direktno preko grana cevovoda.

Više o uređaju

Da grejanje stambene zgrade centralno, mora se priključiti na toplotnu liniju koja potiče od CHP ili kotlarnice. U tu svrhu, ulazna cijev za termičke uređaje se izvodi u glavnom cjevovodi.

Odmah nakon elemenata zaključavanja ugrađeni su blatobrani, koji su neophodni za precipitaciju soli i metalnih oksida. Zahvaljujući ovim uređajima moguće je produžiti radni period.

Uložak u konture kuće se pravi umeci za toplu vodu. Posle njih treba postaviti glavni čvor - lift za grejanje.

Izgled sistema

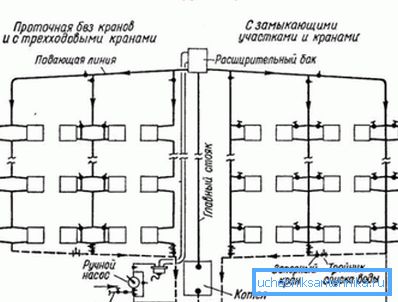

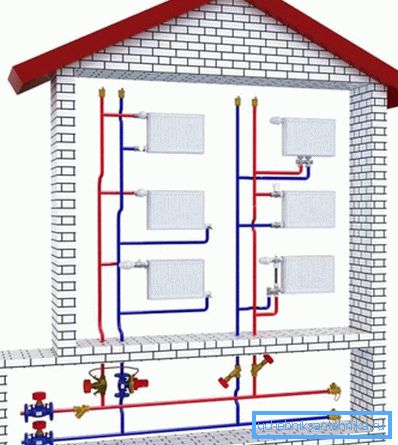

Tipično, grejna šema u stambenoj zgradi pretpostavlja prisustvo jedne dovodne cevi sa nižim ili gornjim punjenjem. Može se razdvojiti na određenom broju grana, koje se šalju u zgradu iz podruma ili potkrovlja.

U donjem usmerivanju, par podizača se kombinuju pomoću specijalnih džampera koji se nalaze na potkrovlju ili na spratu. U samom vrhu, uvek se postavlja ventil za odzračivanje.

Sistem grijanja sa gornjim punjenjem podrazumijeva instaliranje ekspanzionog rezervoara sa izlazom na struju na tehničkom podu. Ventili se koriste za prekidanje svakog dviženja iz zajedničke mreže.

Prava pristrasnost prilikom instalacije cevovoda omogućava osiguranje ispuštanja rashladne tečnosti prilikom otvaranja otvora za vazduh.

Grane sa gornjim punjenjem imaju neke specifičnosti.

• Temperatura uređaja za grejanje se smanjuje kada se rashladno sredstvo pomera nadole, tako da će biti niže na donjim podovima. Da biste nadoknadili gubitak toplote instaliranjem dodatnih dijelova radijatora.
• Započinjanje sistema je prilično jednostavno, jer je za normalno funkcionisanje neophodno otvoriti samo posebne ventile, kao i odvodnike vazduha za određeno vrijeme.
• Odvodnjavanje rashladnog sredstva sa podizača je donekle komplikovano, s obzirom na to da je neophodno prvo izvršiti preklapanje na tehničkom podu. Tek onda otvori reset.

Obratite pažnju! Sistem grejanja višestepenih zgrada postavljen je promjenom prečnika dizne dizalice. To jest, kada se njegove dimenzije promene, nivo grejanja se povećava ili smanjuje.

Proces optimizacije

Kada se rashladna tečnost isporučuje od izvora do uređaja za grejanje, dođe do dovoljno velikih toplotnih gubitaka, pa se moraju preduzeti određene mjere za održavanje temperature.

Zapravo, iz ove situacije postoje samo dva načina.

• Instalacija opreme sa većom efikasnošću omogućava poboljšanje funkcionisanja sistema.
• Dodatna toplotna izolacija cjevovoda može znatno smanjiti gubitke toplote.

O glavnim nedostacima

1. Svaki centralizovani sistem funkcioniše prema određenom rasporedu, stoga je tokom rada neophodno prilagoditi to. Osim toga, nije moguće podesiti podešavanje temperature sami.
2. Troškovi kotlovske opreme i cjevovoda su dosta visoki, što znači da u slučaju lošeg kvaliteta rada možete potrošiti ogromne količine novca.
3. Rad na centralizovanom grejanju je veoma težak, tako da u slučaju nužde, ne bi trebalo puno vremena da se sistem potpuno ili delimično obnovi.
4. Periodični pad pritiska u centralizovanoj mreži može donekle smanjiti efikasnost grijanja.

Kao zaključak

Iznad je predstavljena instrukcija koja se odnosi na uređenje sistema grejanja u višespratnicama, tako da vlasnici stanova mogu ceniti razmjer centralizovane mreže i njenu efikasnost. Ako je potrebno, uvek se može stvoriti autonomna grana koja će održavati željenu temperaturu u dnevnoj sobi. Dodatne informacije o ovoj temi možete pronaći tako što ćete pregledati poseban video.
