Grejna šema sa prirodnom cirkulacijom privatne kuće: njegove

U 80-im godinama prošlog veka stručnjaci su rekli da je sistem gravitacionog grijanja zastareo. Međutim, to nije bio slučaj.

Pumpni uređaji prisilnog grijanja značajno povećavaju troškove, pored toga što zavise od električne energije. Stoga, u našem vremenu, deo vlasnika kuća od takvog zagrevanja odbija.

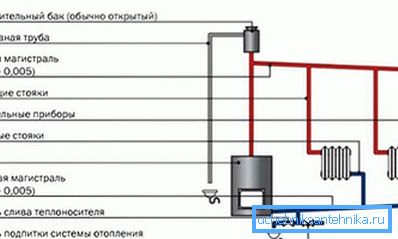

Izgleda kao gravitaciono grejanje.

Obratite pažnju! Grejtacioni dizajn sistema grejanja je najlakši i jeftiniji. Ima svoje nedostatke, od kojih je glavna ukupna granica. Zbog male inercije, takva mreža je pogodna samo za zgrade do 100 m 2.

U ovom članku ćemo govoriti o tome šta je šema sistema grejanja sa prirodnom cirkulacijom, koja ima prednosti i mane.

Kakvo je to grejanje

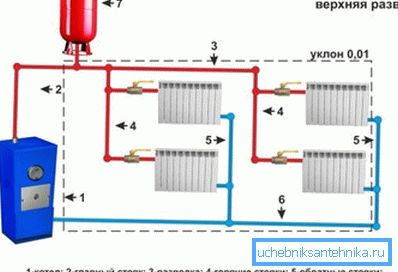

Mreža je prilično glomazna.

Postoje dve vrste grejnih šema:

  • sistem sa prirodnim protokom tečnosti (gravitacija, gravitacija);
  • analogno sa prisilnom (pumpnom) cirkulacijom.

I one i druge mreže mogu biti jednosmerne ili dvocevne.

Hlađenje u oba slučaja su:

  • obična voda;
  • antifriz (tj. ne-zamrzavajuća tečnost)
  • tehničko ulje.

Obratite pažnju! Ako nameravate da koristite antifriz, proverite njegovu kompatibilnost sa materijalom zaptivki grejnih baterija. U takvim mrežama instrukcija ne preporučuje korišćenje aluminijumskih radijatora.

Pattern prirodnog cirkulacije

Samotalasno grejanje ima nekoliko nedostataka:

  • moralno je zastarjelo;
  • ima nisku produktivnost;
  • mreža je ogromna;

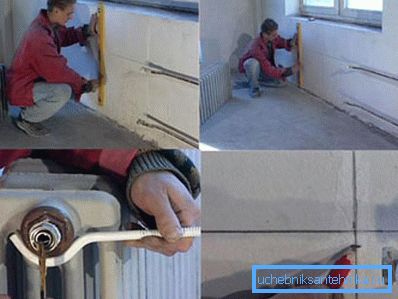

Instaliranje sistema najbolje prepušta profesionalcima.
  • ona ima relativno visoku cenu instalacije;
  • nije moguće posebno regulisati temperaturu u svakoj od baterija.

Međutim, neophodan je u zgradama u kojima nema struje, jer je opremljen bojlerom na čvrsto gorivo, sposoban je samostalno raditi.

  1. Princip rada takvog sistema je formiranje temperaturne razlike hladnjaka na njegovom toku iz kotla i ulaza.
  2. Zbog razlika u gustini nosača toplote tokom varijacije temperature, sistem se pomera gravitacijom, bez upotrebe pumpe. Drugim rečima, topla supstanca se povećava, već njegov hlađeni tok oduzima njegovo mesto od povratne linije.
  3. Prebacivanje kroz baterije u seriji, nosač toplote gubi svoju temperaturu, zrači toplotnu energiju u prostorije. Vraćajući se u bojler, ponovo se zagreva i sve se ponavlja.

Konzistentno grejanje monotube

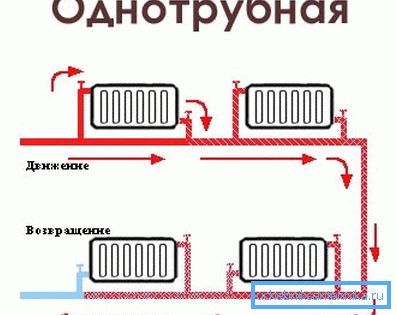

U foto-cijevnoj šemi.
  1. Da bi takva mreža radila, preduslov je dovoljan dio cijevi.. Mora biti najmanje jedan inč. Ovo se prvenstveno tiče glavnog postizanja. Osim toga, nagib sistemskih cevi mora biti najmanje 1 cm po 1 mjeraču.
  2. Drugo stanje - područje unošenja toplotnih nosača iz cijevi za podizanje mora biti postavljeno iznad gornje baterije. Istovremeno, kotao mora biti postavljen ispod najnižeg radijatora.
  3. Zapremina nosača toplote u takvim sistemima, sa jednakim servisiranim prostorom, relativno je velika (3 puta više, u proseku, nego u obaveznim analogama) i zavisi od preseka cevi i dužine mreže.

Velika količina vode u cevima povećava inerciju sistema.

  1. Ovo je prednost sistema - kada kotao prestane da radi, toplota u mreži i dalje traje određeni period.
  2. Grejni krug sa prirodnom cirkulacijom podrazumijeva da uzastopni tok nosača toplote kroz bateriju dovodi do njegovog hlađenja.
  3. Dakle, oni grejači, koji se nalaze na početku sistema, zagrevaju više od njihovih kolega, instalirani na kraju mreže.
  4. Treba napomenuti da nije moguce regulisati nivo grejanja baterija u takvoj shemi.
Kada je tečnost za kruženje gravitacije preporučljivo koristiti čelične cijevi.

Obratite pažnju! Važna karakteristika ovakvog sistema je njegova osjetljivost na cijevi i fitinge koji se koriste za materijal. Montiranje mreže sopstvenim rukama, imajte na umu da moraju biti metalni. Cevi od plastike neće moći da izdrže temperaturu koja je posledica pregrijavanja vode u kotlu.

  1. Rezultat ovakvih ograničenja je nizak stepen efikasnosti grejanja, skupa instalacija (ako je sistem zaposlen kod iznajmljenih radnika), estetika mreže, zbog velikog poprečnog preseka cijevi.
  2. Grejni krugovi sa prirodnim cirkulacijom neophodno uključuju otvoreni ekspanzioni rezervoar. Trebalo bi da bude postavljeno na sam vrh mreže. Ovaj rezervoar treba da sadrži najmanje jednu desetinu vode u sistemu.
  3. Otvorenost rezervoara podrazumeva da sistem mora nužno imati stalni kontakt sa pritiskom atmosfere.

Paralelno povezivanje akumulatora

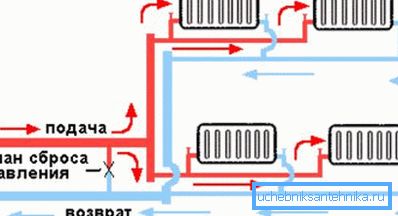

Dvocevni sistem.
  1. Šema grijanja vode sa prirodnom cirkulacijom može biti jednodelna serija-paralelna. Tada je moguće regulisati protok rashladnog sredstva u nekim radijatorima. (Pogledajte i članak Sistem za grejanje na jednom cevi: karakteristike.)
  2. Treba napomenuti da će u ovom slučaju biti moguće instalirati termostat samo za svaku drugu paralelnu bateriju.
  3. Zatvorenom toku vode u mreži je potpuno striktno zabranjeno blokirati zbog pregrevanja.

Postoji i dvocevna verzija paralelnog (horizontalnog) priključka baterija tokom prirodnog cirkulacije hladnjaka. U njemu, temperatura radijatora nije toliko zavisna od njihove lokacije. Moguće je prilagoditi pojedinačne baterije.

Zaključak

Sistem gravitacionog grejanja ima i svoje nedostatke i prednosti. Međutim, u nekim slučajevima opisanim gore, to je optimalan izbor grejne šeme privatne kuće. Video objavljen u članku nastaviće svoju temu.
