Grejna šema dvospratne kuće sa prisilnom cirkulacijom -

Danas postoji puno opcija za postavljanje komunikacije grejanja, ali se sve mogu podeliti na nekoliko glavnih grupa koje imaju razlike u dizajnu i efikasnosti rada. U ovom članku ćemo pogledati najpopularnije opcije, istaknuti njihove glavne prednosti i riješiti nedostatke. Nakon čitanja informacija navedenih ispod, možete lako odrediti koji tip će biti optimalan za vaše uslove.

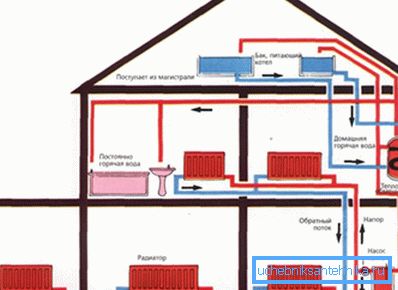

Dvovodni sistemi sa ekspanzionim rezervoarima na tavanu - jedan od najčešćih u našoj zemlji

Najpopularniji tipovi sistema

Najbolje u procesu eksploatacije su preporučile sledeće opcije:

Konture sa prirodnom cirkulacijom Pre par decenija, ove vrste nije bilo alternativa. Takve opcije su dobre za njihovu jednostavnost i nepreciznost, ali imaju puno mana, o čemu će se govoriti u sledećem poglavlju.
Sistemi sa jednim cevima Naprednija opcija, koja je prilično jednostavna za instalaciju, što je važno kada radite sa svojim rukama. Osim toga, ova vrsta komunikacije omogućava vam da uštedite materijale, pa je cijena projekta niža. Ali ova opcija ima mnogo minusa
Dvocevni sistemi Prisustvo dve linije i odvojenih otvora za hladjenje svakom radijatoru omogućuje jedinstven prenos toplote, što povećava efikasnost. Zbirke se mogu pripisati potrošnji materijala i nemogućnosti sakrivanja komunikacije
Komunikacijske komunikacije Sigurno je reći da je ova opcija najsavršenija i efikasnija danas. Karakteristike ožičenja obezbeđuju ravnomeran protok rashladnog sredstva na sve elemente grijanja

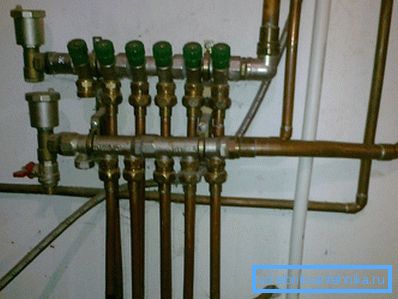

Na fotografiji: kolektor ili, kako se zove, češlje može izgledati komplikovano, u stvari, sve je prilično jednostavno, trebali biste razumjeti karakteristike sistema

Savjet! Nemojte verovati mišljenju stručnjaka koji tvrde da je jedna ili druga opcija bolja od drugih. Mnogi od njih stalno rade iste vrste komunikacija i jednostavno ne žele da sakupljaju isti kolektor, jer nemaju dovoljno znanja o svojoj strukturi.

Prednosti i mane svakog tipa

Razmotrite svaku opciju raspoređenu kako biste razumeli kako se one razlikuju jedni od drugih. Neophodno je uzeti u obzir ne samo troškove i složenost instalacionog rada, već i efikasnost rada kasnije. Povoljne opcije za izgradnju često su manje efikasne za korišćenje, što uzrokuje energetski otpad.

Komunikacija sa gravitacionim kretanjem rashladnog sredstva

Grejna šema dvospratne kuće sa prirodnom cirkulacijom ima neke razlike od sličnih opcija u jednospratnim objektima.

Razmislite o najvažnijim nijansama koje svi trebaju znati:

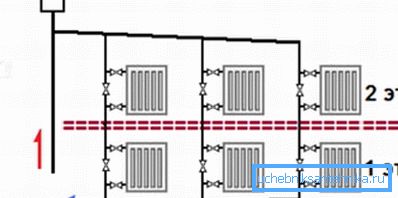

Ovo je pojednostavljena skica sistema, koja pokazuje princip njegovog rada.
  • Na drugom spratu postoji obavezni ekspanzijski rezervoar, čija volumen se izračunava pojedinačno, na osnovu kapaciteta sistema. Može se nalaziti iu potkrovlju iu bilo kojoj prostoriji, glavna stvar je da se rezervoar nalazi na vrhu čitavog sistema.
  • Svi cevovodi treba postaviti nagibom od 3 do 5 stepeni kako bi se osiguralo kretanje tečnosti za hlađenje.

Obratite pažnju! Ne treba zaboraviti da je povratni cevovod napravljen od cevi čiji prečnik treba da se poveća kada se približi toplotnoj jedinici, što će osigurati izvrsnu cirkulaciju.

  • Gornja cijev se može postaviti i ispod plafona i ispod prozorskih pragova.

Prednosti uključuju potpunu autonomiju i nezavisnost od energije, kao i lakoću održavanja i bezumičan rad. Među nedostacima, primećuje se složenost instalacije, nemogućnost rada u velikim područjima (preko 130 m2), nejednakog zagrevanja prostora i potrebe za stalnim nadzorom nivoa rashladne tečnosti.

Jednostruka verzija

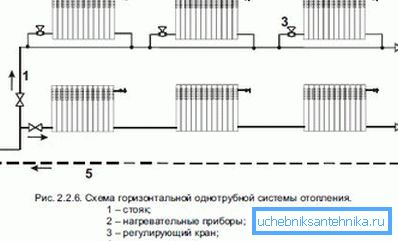

Glavna prednost ove opcije je da sami možete raditi svoj rad.

Glavne razlike ove opcije su sledeći faktori:

  • Niska potrošnja materijala, budući da je potrebno mnogo manje cijevi, troškovi projekta se smanjuju, što je važan faktor.
  • Ventili se postavljaju na grane na svaki radijator, Ovo vam omogućava da isključite nepotrebne točke grejanja ili ih uklonite radi popravke ako je potrebno.
  • Takođe je preporučljivo napraviti obilaznicu., Ovo će obezbediti jednoobrazno grejanje svih elemenata.

Iz prednosti, moguće je izdvojiti jednostavnost i ekonomičnost, od minusa - neujednačenog zagrijavanja sa rastojanjem od kotla i potrebe za postavljanje sistema.

Dvocevno grejanje

Sistem grejanja dvospratne kuće sa prisilnom cirkulacijom dvocevnog tipa je savršenija opcija, koja ima niz prednosti:

  • Radijatorsko grejanje ujednačeno, čime se povećava efikasnost sistema.

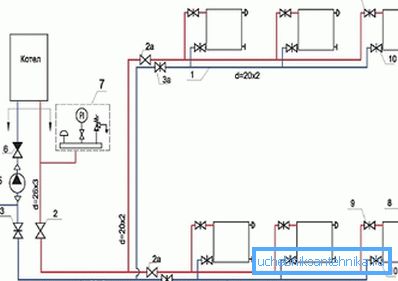

U takvim sistemima, protok tečnosti za hlađenje kroz jednu cev, i njegovo uklanjanje - preko druge
  • Prisustvo cirkulacione pumpe u sistemu grejanja obezbeđuje konstantan protok tečnosti, bez obzira na temperaturu..
  • Cev za dovod može biti postavljena ispod plafona ili ispod prozorskih pragova ili čak i blizu poda..

Može se reći da je ova opcija najpopularnija među programerima, ali nedavno napredniji tip dobija sve više i više distribucije, što ćemo razmotriti u sledećem poglavlju.

Sistem kolektora

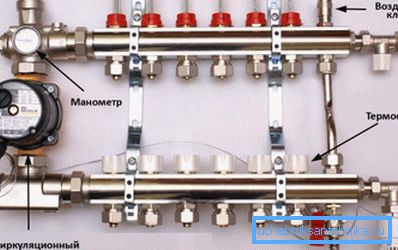

Kolektor vam omogućava da upravljate procesom grejanja što je fleksibilniji i efikasniji.

Mnogi ljudi pogrešno veruju da ovu opciju mogu instalirati samo profesionalci.

U međuvremenu, uputstvo za postavljanje komunikacija ove vrste je prilično jednostavno i uključuje sledeće korake:

  • Izračunavanje broja grejnih tačaka važno je kod izbora kolektora za grejanje, jer bi trebalo da sadrži što više zaključaka kao radijatori u kući.

Obratite pažnju! Korišćenje opcije kolektora omogućava vam da uključite u sistem i topli pod, jer se dodeljuje zasebno kolo i nije potrebno dodatno raditi.

  • Distributer se nalazi u kotlovnici, odvojena cev vodi od nje do svakog radijatora. To vam omogućava da kontrolišete svaki krug odvojeno.
  • Možete ostaviti nekoliko sigurnosnih zatvarača u slučaju dodavanja radijatora ili postavljanja zagrejanog poda.

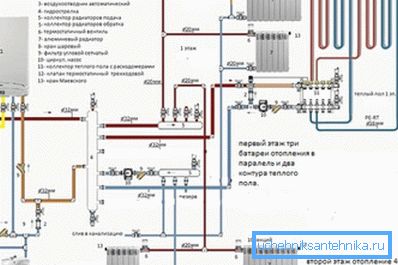

Jedna od mogućnosti za grijanje u privatnoj kući sa toplim podom na prvom spratu

Jedini nedostatak je postavljanje velikog broja cevi, a nedostaci su tamo iscrpljeni.

Zaključak

Odgovarajući izbor sistema grejanja je veoma važan, jer je kvalitetno grijanje ključ za udobnost življenja u stanu.
