Grejanje vode za pranje peći izmjenjivača topline

Normalni rad bilo kog sistema grejanja zavisi od izmjenjivača toplote, posebnog uređaja u kojem se toplotna energija prenosi u hladnjak. Za grejanje kod kuće, možete koristiti ne samo industrijski dizajn, već i sami napraviti. U drugom slučaju, generator toplote je obično pećnica od cigle. Ispod ćete saznati glavne funkcije uređaja, njegov uticaj na grejanje u kući, kako možete sami učiniti i spojiti ga prema shemi.

Funkcionalne karakteristike izmjenjivača toplote

Sistemi grijanja za privatnu kuću ili stan koriste površinske uređaje kada se toplinska energija prebacuje u hladnjak kroz metalne zidove opreme.

Ovaj princip se u potpunosti realizuje u projektovanju kotlova na čvrsto gorivo, gas ili električnu grejanje:

1. Cirkulacionu vodu ili antifriz kroz zakrivljene cijevi unutar grijača, zagrevan gorjenjem goriva.
2. Nakon toga, zagrejana rashladna tečnost prolazi kroz cevovod kruga grijanja, a ohlađena voda iz baterija počinje da ulazi u izmjenjivač toplote..

Verovatno, mnogi od nas su primetili da pomoću obične peći nije mogla ravnomerno zagrevati kuću, u kojoj sobe nisu došle u kontakt sa svojim "grubom". Rešenje problema može biti instaliran izmenjivač toplote, koji će ga pretvoriti u bojler za grijanje vode.

Njegov oblik i veličina treba da se uklapaju u dimenzije vatre. Potrebno je povezati cevovode i radijale sa uređajem, a zatim napuniti sistem hladnjakom - vodom ili antifrizom. Nakon ugradnje baterija u prostorije daleko od peći, moguće je učiniti efikasno grejanje u kući.

Vrsta

1. Najčešći izmenjivači toplote i zraka. Prvi su praktičniji, pošto tečnost prenosi toplotu bolje od vazduha.
2. Takođe postoji sličan uređaj koji podseća na rezervoar za skladištenje, koji se instalira izvan dimnjaka.

Savet: industrijski sistemi grejanja za prodaju u maloprodajnim lancima su već opremljeni sa izmenjivačem toplote. Njihov dizajn je dizajniran tako da efikasno zagreva hladnjak.

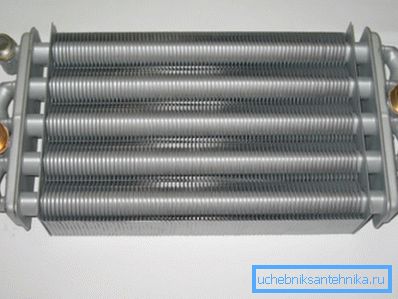

Često u fabrici, takvi uređaji su napravljeni od bakra. Cev liči na namotaj, koji ima mnoštvo ploča prelazno prema krivinama, što osigurava veliku površinu za razmjenu toplote.

Da napravite kuću, takva opcija bi bila prilično problematična. Zbog toga je bolje izabrati jednostavniji model.

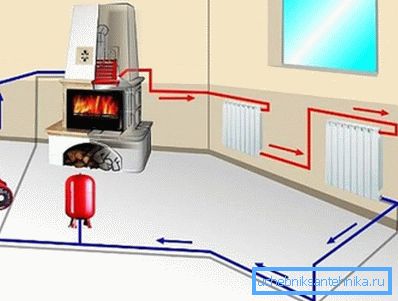

Kako funkcioniše sistem

Princip rada toplotnog izmjenjivača, i nije bitno - fabrički ili samoproizvedan, isti. Generator toplote (kotao ili peć) prenosi energiju iz upotrebe goriva do njega, nakon čega ga hladnjak prenosi kroz cevovode u sve prostorije.

Ovakav način grijanja omogućuje ravnomerno distribuiranje toplote kroz zgradu. Takođe je važno da se prostorije zagriju znatno brže, smanjujući troškove energije.

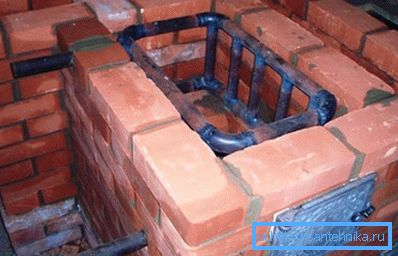

Grijanje šporeta u privatnoj kući može se poboljšati na dva načina:

• postaviti novu peć pod određenu veličinu izmjenjivača toplote;
• stavite sopstveni uređaj u postojeći uređaj za grejanje, napravljen po veličini komore za gorivo.

Posle toga, vlasnik kuće može biti siguran da će primati grejanje vodenim tokovima, koji neće raditi ništa lošije od fabrike kotlovskog čelika. Razlika će biti samo u postavljanju dovoda izmjenjivača toplote, koji će biti smješten nešto iznad poda od industrijskih opcija. Ovo može uticati na brzinu prirodnog cirkulacije vode.

Savjet: priključite izmjenjivač toplote na sistem grijanja s uslovom da je povratna cijev postavljena što je moguće niže.

Jedan od glavnih elemenata je i ekspanzioni rezervoar, koji treba postaviti na vrh kola. Pomoću nje će se nadoknaditi promjena zapremine zagrejane rashladne tečnosti, a vazduh zarobljen u sistemu će biti oslobođen.

Ova grejna šema zahteva da izdrži određeni nagib cjevovoda od vrha do poslednjeg radijatora, a od njega do kotla oko 10 mm po 1 m.

Savjet: ako prirodna cirkulacija nije dovoljna za zagrevanje velike kuće, ugradite cirkulacionu pumpu u sistem grijanja. U ovom slučaju, nema razlike na kojoj udaljenosti od poda će biti instalirana povratna cev.

Kakva je prednost grejanja sa izmenjivačem toplote

Nedostaci:

• ako je uređaj ugrađen u peći od peći od cigle, njegova efikasnost će biti niža od fabričkih kotlova;
• U peći neće biti moguće vršiti automatsku kontrolu brzine grejanja rashladne tečnosti.

Proizvodnja

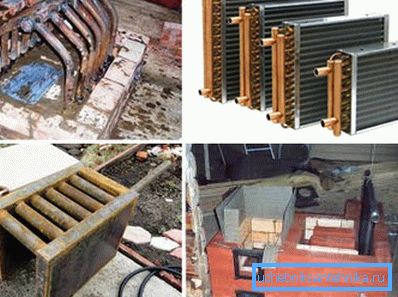

U ovom slučaju izmjenjivač toplote za grejanje može imati drugačiji oblik. Najčešće, on podseća na registar napravljen od nekoliko bakarnih ili čeličnih cijevi. Takođe se koristi i pločasti izmenjivač toplote sistema grejanja.

Temperatura u zoni gorenja goriva je veoma visoka, posebno ako se koristi antracit. Zbog toga se povećavaju zahtjevi za metal, dizajn uređaja i kvalitet zavarenih spojeva.

Materijal

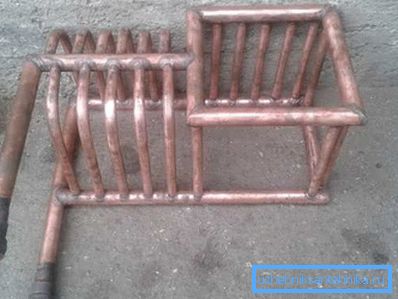

Uređaj mora osigurati optimalan prenos toplote, pa je koeficijent toplotne provodljivosti metala veoma važan. Na primer, bakarna cev drži 7 puta bolje od čelika. U ovom slučaju, poslednjih 25 m može se lako zameniti prvim 3,5 m.

Međutim, bakarni izmenjivači toplote su najefikasniji u radu, a njihova cena je jedna od najviših. Dakle, najčešće se koristi čelična cijev O32 mm ili više.

Savet: kada se najčešće pretpostavlja da se peč sa ugljem preporučuje, koristite izmjenjivač toplote od livenog gvožđa koji može izdržati maksimalnu temperaturu sagorevanja goriva. Obično koristite dijelove starih radijatora.

Kako izračunati moć

Izračunati ovaj parametar je moguće samo približno.

Postoje mnogi faktori koji treba razmotriti, uključujući:

• prečnik cevi;
• toplotna provodljivost metala;
• dužine kalema;
• temperatura sagorevanja goriva;
• koliko brzo kružnica rashladne tečnosti.

Obično je stvarna sposobnost uređaja da izvršava svoje funkcije otkrivena tek nakon početka sistema grejanja. Preporučujemo da uzmete u obzir kada izračunate da 1 m cevi O50 mm daje približno 1 kW toplotne energije.

Savjet: Uzmite na primer poznati model kotla i proizvodite izmjenjivač toplote prema svojim parametrima.

Izgradnja

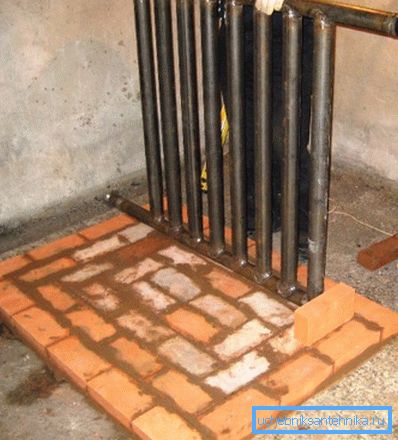

Registar je izmjenjivač toplote za krug grijanja vode kuće, koji je zavaren od glatkih zidnih cijevi. Podseća na vrstu "rešetke", koja je najpopularniji oblik za kućni uređaj.

Postoje i strukture koje su jednostavniji u obliku - podsećaju na pravougaone ili cilindrične rezervoare. U tom slučaju, vodite računa da je površina za razmenu toplote bila što je moguće veća.

Preporučujemo da pri proizvodnji poštujemo sledeće uslove:

• unutrašnja širina praznina mora biti 5 mm ili više, u suprotnom voda može da vrira;
• koristite cijevi debljine zida od 3 mm, a onda metala neće spaliti;
• razmak veličine 10-15 mm mora ostati između zidova komore peći i izmjenjivača toplote, kompenzujući proširenje metala kada se zagreje.

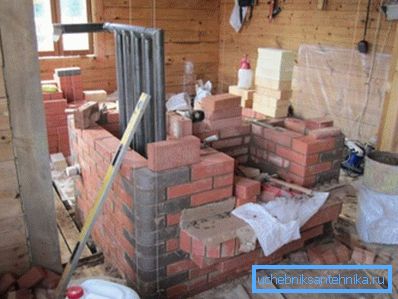

Montaža

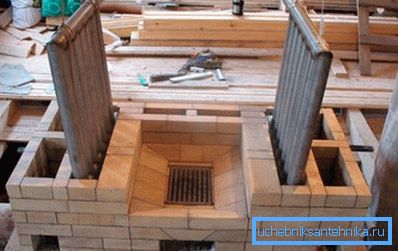

Bolje je instalirati uređaj istovremeno sa polaganjem peći. U suprotnom, moraćete da rastavite njegov deo.

Uputstvo za proces je sledeće:

1. Napravite temelj za izmjenjivač toplote u komori za sagorevanje i instalirajte ga.
2. Ostavite prostor za hranjenje i vraćanje uređaja tokom daljeg polaganja.
3. Po završetku izgradnje peći, priključite izmjenjivač toplote u sistem grijanja, napunite vodom i napravite vatrostalno testno peć.

Zaključak

Bez obzira koliko je dobra peć na zidu, nećete moći da ravnomerno zagrevate kuću sa puno soba. U ovom slučaju potrebno je kupiti kotao ili samostalno napraviti izmjenjivač toplote od čeličnih ili bakarnih cijevi. Tako možete povećati efikasnost grijača za nekoliko reda veličine. Video u članku će pružiti priliku pronaći dodatne informacije o gore navedenoj temi.
