Grejanje vode - stručni savjet

Opcije za grejanje privatne kuće u ovom trenutku postoje mnogi, od stare štednje do grijača i završavaju se tako egzotičnim kao toplotnom pumpom ili solarnim kolektora. Ali tradicionalno se tradicionalno smatra da se zagreva tečnim nosačem toplote ili vodom. Iako može izgledati problematično za nekoga, ali, ipak, stvaranje grijanja vode sopstvenim rukama je stvarno i o tome ćemo sada raspravljati.

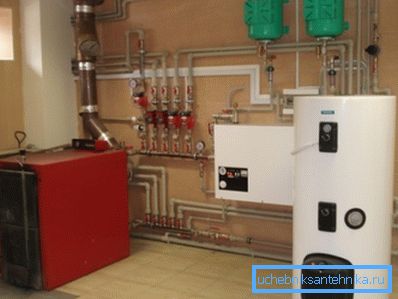

Foto-kotao u kući.

Izbor građevine i materijala

Naravno, grijanje privatnih domova - to nije raketna znanost, ali kako ne bi imali problema u budućnosti, prije nego što je grijanje vode treba dobro misliti o tome kakav sistem za vaš dom, a odatle da pokupi materijale.

Vrste dizajna

Prvo, da razumemo cirkulaciju vode u sistemu. Ovde postoje 3 opcije, najjednostavniji je prirodni tok vode. Rad takve konstrukcije je u potpunosti zasnovan na elementarnim zakonima fizike, raste toplota i rashladi. Uprkos jednostavnoj jednostavnosti montiranja ovakvog ožičenja treba biti vrlo pažljivo, jasno posmatrajući ugao nagiba.

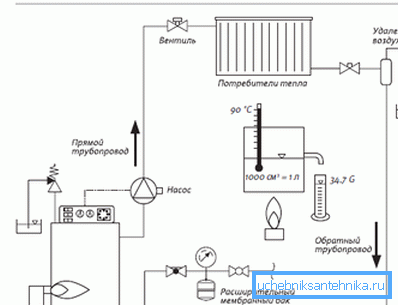

Šema sa integrisanim ventilom.

U zavisnosti od dužine linije, može se promeniti unutar 2-5?. Ali, po pravilu, to olakšava: nagib od 10 mm je obezbeđen za svaki linearni metar linije. U ovom slučaju, manji su uglovi i okreti, veća je efikasnost. Ekspanzioni rezervoar u ovom dizajnu montiran je na najvišu tačku, njegova zapremina, za bilo koji sistem, mora biti najmanje 10% volumena rashladne tečnosti.

Prirodna cirkulacija.

U ovom trenutku najčešći su sistemi sa prisilnom cirkulacijom vode. Električna cirkulaciona pumpa, koja osigurava kretanje tečnosti za hlađenje pri određenoj brzini, jednostavno seče u zatvorenu petlju, a ugao nagiba ovde ne igra veliku ulogu.

Neki stručnjaci izdvajaju kombinovane sisteme kao posebnu grupu, ali ovo je kontroverzno pitanje. Kombinacija se smatra da je sistem koji je u stanju raditi i sa prirodnim i veštačkim cirkulacije, ali u stvari, ova struktura s prirodnim opasnosti, u kojem smanjuje cirkulaciju pumpe.

Prisilna cirkulacija.

Savet: pošto ćemo ugraditi improvizovano grijanje vode, samo sa opštim znanjem u oblasti grejanja, dizajn sa prisilnom cirkulacijom biće najbolji izbor. Ovde ne morate da svesno izmerite svaki stepen, pumpa u svakom slučaju će osigurati normalnu cirkulaciju.

Sistem sa jednim cevima.

Postoji i jednodelna i dvocevna ožičenja. Prva opcija se obično koristi sa prirodnim protokom fluida, pri čemu su radijatori povezani serijski u nizu. Da bi izjednačili temperaturu, sa rastućim rastojanjem od kotla povećali broj odeljaka radijatora.

Varijanta sa dvocevnim ožičenjem je progresivnija, jer omogućava postizanje iste temperature u svim radijatorima. Jednostavno rečeno, svaka tačka je ulaz i izlaz skoro iz kotla. Plus, ako želite da napravite topli pod, možete je opremiti samo u takvom sistemu. Ali cirkulacija je prisiljena.

Dvocevni sistem.

Kotao je srce sistema

Neposredan, prepoznatljiv lider ovde je gasna oprema. U poređenju sa konkurentima, takvo grijanje je možda najefikasnije. Sadržaj kaloričnog gasa je ogroman, bez potrebe da se stalno prati peć i opremiće mesto za skladištenje goriva. Ali, nažalost, ne svuda postoji prilika da se dovede gas.

Važno: plinski kotlovi su profitabilni samo ako postoji glavni gasovod. Tečni gas će koštati ne manje od struje ili dobrog uglja.

Šema gasnog kotla.

Na drugom mestu je električna oprema. On je ekološki prihvatljiv, radi tiho i ne zahteva takvu dozvolu za rad.

Sve što je potrebno je postavljanje trofazne linije sa poprečnim presekom od najmanje 6 mm. Sve je dobro, ali iz nekog razloga cena električne energije ne pada, a rad takve jedinice će koštati prilično peni.

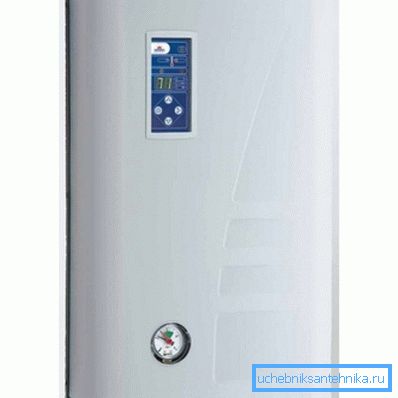

Električni kotao na zidu.

Za one kojima nije na raspolaganju glavni gas, a grejanje uz struju ne može sebi priuštiti, dobar izlaz bi bio dobar izlaz. Sada se proizvode univerzalne jedinice koje su praktično svobode, mogu raditi na bilo kom tipu čvrstog goriva, od drveta ili čipsa, do koksa i peleta. Privatnu, pojednostavljenu verziju takvih jedinica mogu se smatrati tradicionalnim peći za cigle, sa ugrađenim registarima grejanja.

Jedinica čvrstog goriva u sekciji.

Savet: Priča neće biti potpuna ako ne pomenemo kotlove na tečnim gorivima. Ali ako utopite dizel ili kerozin, ovo grejanje će biti zlato. Zbog toga je prikladno govoriti samo o jedinicama koje rade na razvoju nafte.

Ovo gorivo je vrijedan peni, u stvari, ako tražite dobro, možete pronaći slobodan, jer će mnoge kompanije biti sretni da riješi, ali neće platiti za reciklažu.

Cijevi u sistemu grijanja

Najpopularniji u nedavnoj prošlosti bio je metal. Sada je zamenjen plastičnom i metalnom plastikom. Što se tiče čeličnih konstrukcija, stručnjaci savjetuju da ih koriste samo za pojedinačne cijevi sa prirodnim cirkulacijama.

Pored toga, potreban vam je cijev bendera, oprema za zavarivanje i sposobnost profesionalnog kuhanja.

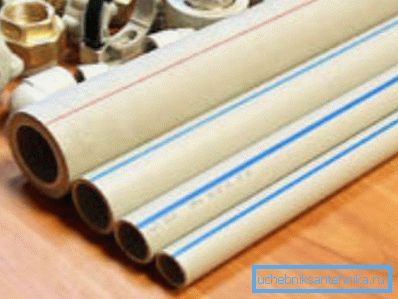

Raspon polipropilenskih cevi.

Savjet: možete koristiti bakarne cijevi, ali cijena ih ugriza i morate ih zalijepiti samo s srebrnim lemljenjem, konzerva će se raspadati s vremenom.

Uređaj plastike za grijanje vode u ovom trenutku je najbolja opcija, ali ovde postoje neke suptilnosti. Kohl, odlučili smo da podignemo svoje ruke, bolje je dati prednost polipropilenu. Za zavarivanje vam je potreban specijalni lemiljak i makaze. Uputstvo za zavarivanje je izuzetno jednostavno, može se usavršiti za pola sata.

Šema metalne plastične cijevi.

Metalne plastične cevi su dobra stvar, ali nisu pogodne za otvorene žice, njihova mehanička snaga je suviše slaba. Međutim, za postavljanje toplog poda, metalna plastika se smatra skoro idealnim materijalom.

Takođe je moguće koristiti armirani polietilen ispod toplog poda, ali je njegov kvalitet lošiji, plus je klizav, a fitingi na njoj se ne čvrsto drže.

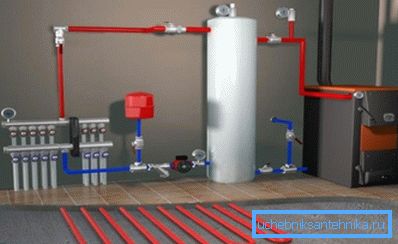

Glavni čvorovi sistema.

Sastav skupa

  • Instaliranje grijanja vode sopstvenim rukama vrši se u jasnoj, višestruko dokazanoj shemi. Uvek počnite sa instalacijom glavne jedinice, kotlovskog bojlera. Idealno, stručnjaci savjetuju da izlijeju odvojenu, malu betonsku podlogu visine 40-50 mm ispod nje. Ali ako to nije moguće, onda možete uraditi sa gvožđem, na kojem se postavlja list azbesta.
  • Kada je jedinica rigidno ugrađena i fiksirana, možete nastaviti sa uređenjem dimnjaka. Za gasnu opremu možete dobiti instaliranje koaksijalne cijevi, za sve druge vrste zahtijeva instalaciju stacionarnog vertikalnog dimnjaka. Rupe i priključci su zamrljani sa gline ili rešetkom. Cement se ne može koristiti ovde, već će pucati.
Cirkulaciona pumpa.
  • Sam kotlovnica mora imati dobru ventilaciju, može biti prisilno ili prirodno, ali u svakom slučaju bolje je ugraditi poseban ventil na izlazu za ventilaciju kako bi regulisao tok.
  • Stručnjaci preporučuju izradu i povlačenje iz kotla isključivo metalne cijevi.. Ovo se odnosi na bilo koji tip kotla. Kasnije, na sigurnoj udaljenosti imamo prelazak na materijalu cijevi instalacije baze, ali minimalni presjek na terminalu metal 22 mm za plastiku ili metal-plastika 26 mm.
  • Prečnik cevi koji ulazi ili izlazi iz jedinice mora biti isti kao u samom kotlu.. Ovaj odeljak treba održavati sve do prve granje, nakon čega su cijevi manjih prečnika već montirani.

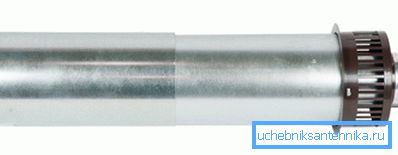

Koaksijalni dimnjak.

Važno: postoji percepcija da je bolje opremiti kotlarnicu u podrumu. To važi za sve sisteme osim za gasove - strogo je zabranjeno da se plin jedinice nalaze u podrumu. Osim toga, nemoguće je opremanje kotlovnice u komunikaciji sa podruma, jer je plin teži od zraka i u slučaju izlijevanja će akumulirati na najnižoj točci, i nije teško predvidjeti posljedice.

  • Zatim morate jasno da nacrtate put kablova i mesto instalacije radijatora. Sami radijatori treba postaviti ispod otvorenih prozora. Bez obzira kako zagrejate kuću, prozori su slaba tačka, a uzlazni tok toplote će blokirati hladno od prozora. Takođe, neće biti suvišno lepiti zid iza radijatora sa folijom, a služiće kao reflektor za grejanje.
  • Što više zavoja i oštrih uglova na liniji, što je gore, sistem će raditi, tako da svi okreti treba da budu što glatki i zaokruženi.. Idealno je da izlaz iz kotla treba da bude ispod horizontalne linije radijatora, što je posebno važno tokom prirodnog cirkulacije.

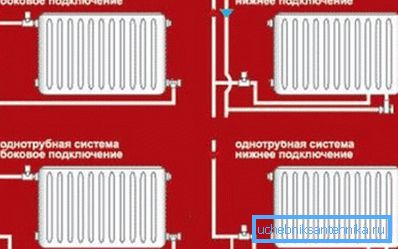

Šeme ugradnje radijatora.
  • Kao što je ranije pomenuto, ekspanzioni rezervoar je instaliran u bilo kom sistemu.. Može biti otvoren ili zapečaćen. U prvom slučaju, to je jednostavno veliki rezervoar instaliran na visini koja nije niža od 3 m iznad kotla. Za objekte sa prirodnom strujom, ugrađen je na izlaz, u blizini radijatora.
  • Hermetički ekspanzioni rezervoar podeljen na pola membranom. Ispod je voda iznad vazduha. U slučaju podizanja nivoa tečnosti, membrana se savija i stvara prekomeran pritisak. Kada se temperatura vrati u normalu, tečnost se stisne nazad u sistem. Podizanje takvog čvora može biti bilo gdje.
  • Nakon montiranja linije radijatora, cev se vraća na kotao. Ovde, pre nego što jedinica postane cirkulaciona pumpa po pravilu, ali ispred njega, u odeljku između radijatora i pumpe, neophodno je montirati filter.
  • Ne zaboravite da instalirate odvodni ventil na najnižoj tački sistema, za hitno ispuštanje ili planirano ubrizgavanje vode.

Video prikazuje tanke stvari organizacionog rada i instalacije.

Zaključak

Sumirajući gore navedeno, želeo bih da zapamtim da bi inicijalno lansiranje sistema trebalo izvršiti pod vodstvom specijaliste. Štaviše, poželjno je da je ovo pravi, sertifikovani stručnjak, savet od "kompetentnog" suseda može koštati više.

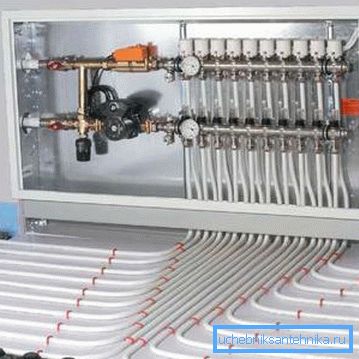

Ožičenje na toplom podu.
