Grejanje plen korak u budućnost

Ako vaš dom nema tradicionalni štednjak, kao i kotao na čvrsto gorivo, dizel ili gas, onda možete uvijek koristiti alternativu - ovo je zagrevanje PLEN ili Film Radiant Electric Heater. Istu stvar možete pronaći u prodavnicama pod nazivom IPO ili Infrared Film Heater, što ne menja suštinu i efekat proizvoda.

Iz nekog razloga proizvedeni su s drugačijim imenom, mada su u bilo kojoj grupi moguće manje promjene.

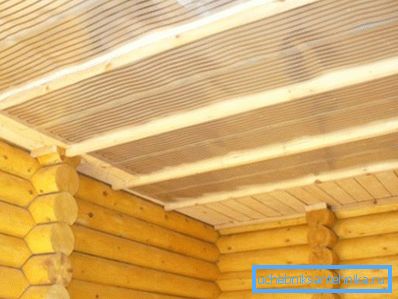

Grejanje na plafonu. Fotografija

Sada ćemo vam reći o ovom alternativnom grejaču i načinu njegove instalacije, prikazujući pored toga video snimak na ovu temu.

Film Radiant Electric Heater

Poznavanje

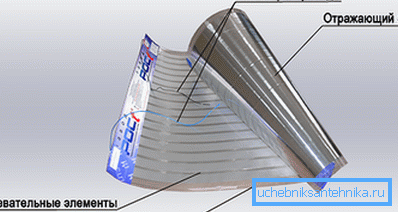

Film Radiant Electric Heater

Dakle, PLEN sistemi grijanja - šta je to i kako to funkcioniše? Pre svega, obratite pažnju na princip dobivanja toplotne energije pomoću ove metode grejanja - skoro je isti kao onaj koji imamo od Sunca, koji zagreva površinu Zemlje (uključujući vodu) i sve objekte na njemu , zauzvrat, daju ovu energiju okolnom vazduhu. (Pogledajte i članak Električni konvektori grejanja: karakteristike.)

Upravo takva situacija se primećuje korišćenjem IPO - infracrvenog zračenja, pada na različite objekte u prostoriji koja ih zagreva, i oni već stvaraju mikroklimu u prostoriji.

IR zračenje je jedan vrlo uski deo spektra elektromagnetnih talasa i nalazi se u opsegu između percepcije svetlosti ljudskog vida (? = 0,74 mikrona) i mikrotalasnog zračenja (± 1-2 mm). Najkorisnije za ljudsko telo (u malim dozama) su takozvani žarki života koji se nalaze na segmentu od 5-15 mikrona, i tako radi sistem grejanja PLEN-a.

Grejanje PLEN: 1) napajanje; 2) hologram; 3) mesto lemljenja električne žice i otpornika u fabrici; 4) elementi grijanja - otporni; 5) folija; 6) mesto pričvršćivača

U proizvodnji filmskih grejača, proizvođači ispunjavaju određene tehničke karakteristike, koji uvijek ostaju isti:

  • Nazivni napon korišćene električne mreže je 220V;
  • Maksimalna snaga - 175 W / m2;
  • Nominalna struja - 0.8 A / m2;
  • Maksimalno grejanje filma je 50 ° C;
  • Debljina - 1 mm; zaštitni stepen - IP67;
  • Moguća dužina - 1-5 m;
  • Moguće širine su 0,35 m, 0,51 m i 0,65 m.

Istovremeno, sistem PLEN plafonskog plafona ima posebne parametre, koji su naznačeni u donjoj tabeli.

Širina filma 0.35m Širina filma 0,51m Širina filma 0.65m
Dužina / napetost Snaga Dužina / napetost Snaga Dužina / napetost Snaga
1.0m / 73V 60W 1.0m / 110V 87W 1.0m / 110V 111W
1.0m / 110V 60W 1.5m / 220V 130W 1.5m / 220V 166W
1.5m / 110V 89W 2.0m / 220V 137W 1.9m / 220V 210W
2.0m / 220V 119W 2.4m / 220V 208W 2.5m / 220V 276W
2.5m / 220V 149W 3.0m / 220V 260W 3.0m / 220V 332W
3.0m / 220V 179W 3,4m / 220V 295W 3,4m / 220V 376W
3.5m / 220V 208W 4,0m / 220V 347W 4,0m / 220V 442W
4,0m / 220V 238W 4,6m / 220V 399W 4.4m / 220V 486W
4.5m / 220V 268W 5,0m / 220V 434W 5,0m / 220V 552W

PLEN stol za plafon

Napomena Treba napomenuti veoma visoku efikasnost infracrvenog grejanja - ova cifra je najmanje 3-4 puta veća od kruga radijatora i 2 puta veća od poda toplih voda.

Kako napraviti kalkulacije

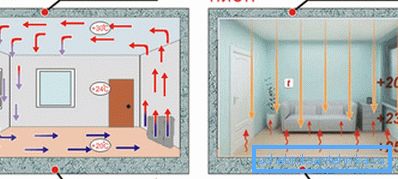

Cirkulacija vazduha

Da biste izvršili proračun zagrevanja FLEN-a, prvo morate da izgradite zimsku nominalnu temperaturu vazduha u vašem području, odnosno da će zauzeti od 60% do 100% ukupne površine prostorije, te je najlakše instalirati na plafon. (Pogledajte i članak Biofuels for fireplaces: features.)

Da biste utvrdili količinu električne energije koja će se potrošiti tokom rada infracrvenog grejnog filma, potrebno je izračunati celu površinu premaza, a zatim ga pomnožiti potrošnjom energije od 1m2/ sat PLEN. Potom pomnožite primljeni broj vatova po broju sati u danima i danima meseca - xW * xm2* 24 * 30. Dobijeni broj vatova pomnožen je sa trenutnim troškovima električne energije i dobija mjesečni rezultat.

Naravno, cena potrošnje električne energije sa ovom metodom grijanja možda neće biti prijatna za vas, ali uz pravilnu raspodelu energetskih resursa moći ćete smanjiti mesečnu naknadu za dva do četiri puta.

Da biste to uradili, koristite automatske regulatore temperature sa tajmerom, na primjer, kada napustite kuću dugo vremena, možete podesiti temperaturu grijanja na 14-16 ° C ili čak niže u određeno vrijeme, a prije vašeg dolaska senzor se automatski prebacuje na drugi temperaturni režim i PLEN omogućeno je podizanje sobe na određenoj temperaturi.

Mogućnosti instalacije

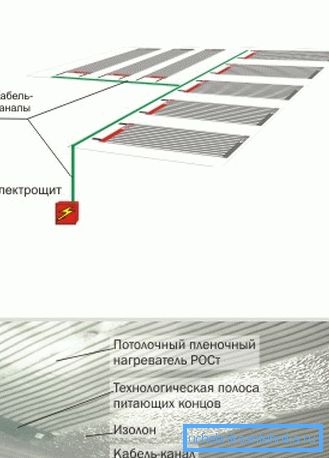

Princip montiranja
  • Po pravilu, pre početka ugradnje na pod ili plafon, gruba površina je prekrivena izolonom, kako se to zahtijeva uputstva svih proizvođača.. Nakon toga se određuje mesto za jedinicu za automatizaciju i instaliran je kabelski kanal za polaganje kablova za napajanje. Većina proizvođača odlučila je da isporučuje kompletne spone sa kojima možete popraviti i izolon i sam film, ali ako ih nema, onda ih se lako zamenjuju plastičnim klinovima sa vijkom.
  • Nakon što je sistem za grejanje PLEN fiksiran na grubu površinu, spojite žice sa modula na glavnu žicu, koja, pak, ulazi u automatsku jedinicu. Obmotajte poklopac sa trakom ili smanjite. Nakon montaže i povezivanja celog sistema, pokrenite ga i provjerite rad svih modula, jednostavno nanošenjem dlana svakom od njih, a tek onda položite gornji premaz.
Dijagram ožičavanja

Upozorenje Ni u kom slučaju ne možete koristiti aluminijumsku foliju kao podlogu za PLEN, jer to može dovesti do kratkog spoja!

Zaključak

Kada instalirate infracrveni radijator za grejanje sopstvenim rukama, ne zaboravite kada izračunate ukupnu snagu drugih strujnih kolektora. Ukupni potrošački kapacitet vašeg doma treba obezbediti lokalni Energonadzor, ali se možete složiti da ga povećate.
