Sistemi grejanja i sistemi za ventilaciju zgrade su međusobno povezana struktura koja treba da obezbedi normalizovane meteorološke uslove i kvalitet (čistoće) vazduha u uslužnoj oblasti stambenih, administrativnih, stambenih i industrijskih objekata. Mi ćemo vam reći koje zahteve treba ispuniti sistemom za grejanje i ventilaciju.

Snabdevanje vodom + grijanje + ventilacija se smatra jedinstvenim sistemom za obezbeđivanje ugodne mikroklime u prostorijama.

Grijanje, ventilaciju i klimatizaciju (HVAC)

Opšte odredbe

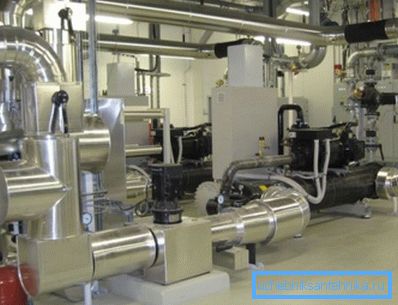

Grejna i ventilaciona jedinica u mađarskoj proizvodnji prehrambenih proizvoda Givaudan, Mako.

Izračunavanje, projektovanje i ugradnja grejanja i ventilacije vrši se na sveobuhvatan način uzimajući u obzir uzajamni uticaj sistema jedni na druge, uzimajući u obzir mogućnost kombinovanja njihovih funkcija i uštede energije. Zašto se to dešava na ovaj način, mi ćemo pokazati niže.

Aktivnosti ventilacije, klimatizacije i grijanja, na jedan ili drugi način, imaju za cilj rešavanje jednog problema - obezbeđivanje neophodne unutrašnje klime. To znači da svaki od ovih sistema utiče na opšte klimatske karakteristike.

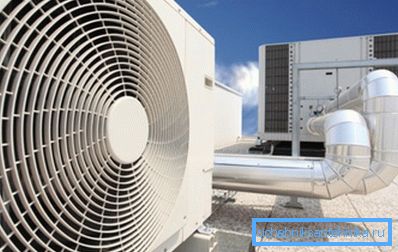

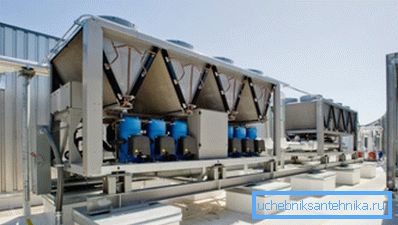

Elementi HVAC sistema postavljeni su na krov zgrade.

Savremeni klimatski sistemi, posebno sistemi za ventilaciju i klimatizaciju, kontrolišu se putem automatske povratne sprege, odnosno klimatskih promjena na području servisa utiču ne samo na instalaciju koja je dovela do ovih promjena, već i na onu koja radi na istom području, ali sa nešto drugačijim zadacima.

Na primer, razmotrite situaciju u kojoj grejni uređaji zagrijavaju vazduh u trenutku kada ventilacija uklanja najtopliji vazduh i isporučuje hladne struje sa ulice. Ako oba sistema ne uzimaju u obzir efekte koje one imaju jedni na druge, možda ćemo se suočiti sa režimom gdje će prekomerna ventilacija rezultirati neefikasnom grejanjem ili energetskim otpadom.

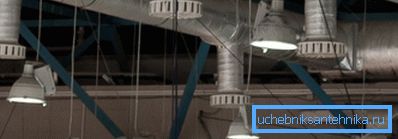

Izduvne rešetke koje se nalaze ispod plafona uklanjaju najviše zagrijanog i prljavog vazduha.

Za razliku od prethodnih perioda, naša zemlja je usvojila kapitalistički put ekonomskog razvoja, a sada potrošač plaća za sve. S tim u vezi, pitanja uštede energije, koja se odnose na grejanje, klimatizaciju i ventilaciju, postaju aktuelna.

Prije svega, treba zapamtiti potrebu za toplotnom izolacijom zatvorenih objekata zgrada i industrijskih objekata, cjevovoda i toplotnih mreža.

Takođe je važno opremiti klima uređaje sa fleksibilnim sistemom upravljanja i visokokvalitetnom automatizacijom, što će vam omogućiti da radni režimi svih sistema prilagodite što efikasnijim, ekonomičnim i adekvatnijim uslovima rada. Naravno, bez obzira na sve faktore uticaja, uključujući uzajamni uticaj sistema jedni na druge, takva konfiguracija je problematična.

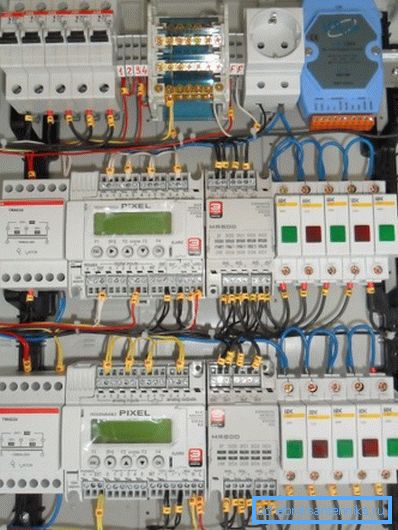

Na fotografiji - automatska ventilacija za 4 instalacije.

Obratite pažnju! Kao što vidite, ventilacija, grejanje i klimatizacija se smatraju jedinstvenim klimatskim sistemom, čiji čvorovi su međusobno povezani i utiču jedni na druge.

Struktura i sastav

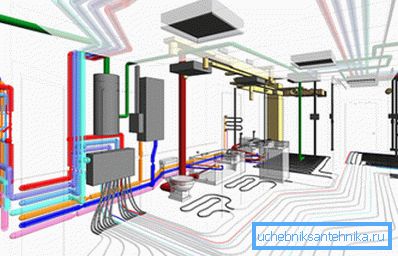

Savremeni klimatski sistemi mogu biti složeni kompleksi sa širokom strukturom.

Da bi se razumelo rad UWC-a u celini, neophodno je znati koje komponente i sklopovi su uključeni u njihov sastav. Takođe je važno zamisliti strukturu sistema i relativnu poziciju elemenata.

Najsloženija i najobuhvatnija je ventilacija.

Ako uzmemo u obzir mehanički prisilni sistem za odvod vazduha, onda možemo razlikovati njegove komponente:

  • Vazdušni kanali, kanali i mine. To je sistem puteva kroz koje dolazi i izduvavanje vazdušnih masa. Izrađeni su od različitih građevinskih materijala, najčešće - od metala;
  • Elektrane - ventilatori i pumpe. Pružaju unapred količine kretanja zraka na određenom brzinom i pod pritiskom;
  • Kontrolni sistem, automatizacija i zaštita. To je kompleks senzora, kontrolera i izvršnih mehanizama koji nadgledaju i konfigurišu sistem u realnom vremenu u skladu sa određenim programima i načinima rada. Oni mogu da kontrolišu rotaciju ventilatora, otvaranje i zatvaranje ventila, rad grejača, prekidača za slučaj opasnosti i druge opreme;
  • Jedinica za pripremu zraka. Ovdje se vrši filtriranje, oporavak, grijanje / hlađenje i odušivanje / vlaženje vazduha uz pomoć različitih jedinica: filteri, grejači, rekuperatori i odušivači;
  • Kontrolni panel sa mogućnošću ručnog i automatskog podešavanja najvažnijih parametara i načina.

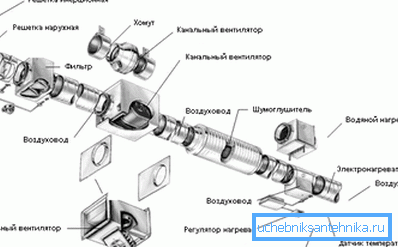

Da biste sastavili sopstveni HVAC, morate znati od čega se sastoji sistem.

Sistem grejanja može se sastojati od različitih jedinica u zavisnosti od tipa:

  • Centralizovani sistem za dovod rashladne tečnosti omogućava nam da smanjimo njegov sastav na cevovod i radijatore;
  • Autonomni sistem, pored cijevi i radijatora, biće opremljen kotlom za grejanje i cirkulacionim pumpama radi održavanja potrebnog pritiska i proticaja vode;
  • Grejanje drveta ograničeno je na šporete i dimnjačne kanale, koji zagrevaju strukturu kuće i vazduh;
  • Električno grijanje će se sastojati od elektroenergetskih sistema, provodnika i grejača. Ovo drugo može biti sa tečnim rashladnim fluidom (ulje i voda), sa žarnom mrežicom, sa cevnim električnim grejačem (grejač) ili infracrvenim reflektorima;
  • Odvojeni tip centralnog ili autonomnog sistema grejanja može se smatrati sistemom "toplog poda", pošto podna košuljica igra ulogu radijatora.

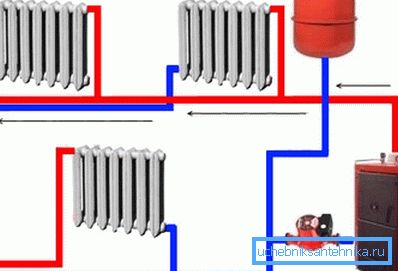

Grejanje sa autonomnim bojlerom za zagrevanje rashladne tečnosti, ekspanzioni rezervoar i cirkulacionu pumpu.

U zavisnosti od dizajna i logike rada HVAC-a, može se koristiti za grejanje dovodnog vazduha, za koji se može koristiti medijum za prenos toplote iz sistema grijanja. Takođe, ventilacioni tokovi se često koriste za grejanje prostora, na primjer, u sportskim kompleksima u ulaznoj vješnici se vidi toplotna zavjesa koja se prenose masom toplog vazduha i parom uklonjene iz bazena.

Konačno, oporavak toplote koristi toplotu izduvnog vazduha za zagrevanje mase snabdevanja, što takođe utiče na temperaturu vazduha u prostoriji i štedi energiju za grejanje.

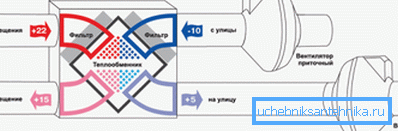

Šema dijagrama rekuperatora vazduha.

Klimatizacija, naravno, u potpunosti je uključena u klimatski sistem. A dijelom je ventilacija, a dijelom - grejanje / hlađenje, stoga, kada je klima uređaj uključen, promjenjuje se način rada opšte ventilacije.

Obratite pažnju! U modernim HVAC šemama, neki čvorovi mogu biti česti, a funkcije drugih mogu se duplirati i izmeniti. Generalno, oni predstavljaju jedinstveni klimatski sistem.

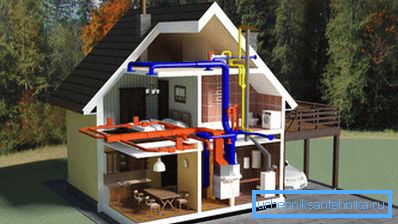

Jedinstveni klimatski sistem može biti integrisan u sveobuhvatni koncept upravljanja pametnim kućama.

S obzirom na to da je cena opreme za savremeni klimatski sistem jako visoka, poželjno je izvesti dizajn i instalaciju od strane profesionalaca i kvalifikovanih stručnjaka. Trebalo bi shvatiti da bi za postizanje istih rezultata od strane snaga nezavisnih jedinica, troškovi morali biti povećani.

Regulatorni zahtevi

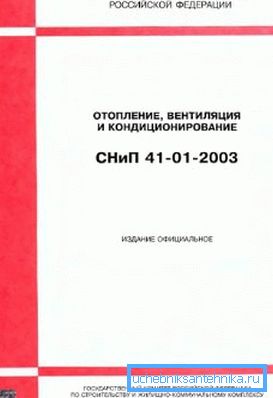

Uputstvo zahteva dizajn UWC-a prema SNiP-u.

Gosstroy Ruske Federacije 2004. godine usvojio je SNiP za grejanje i ventilaciju pod brojem 41-01-2003, reguliše i određuje pravila i propise kojima se mora pridržavati klimatska oprema.

Opšte odredbe dokumenta zahtijeva u skladu sa brojem tehničkih parametara:

  1. Norme meteoroloških uslova i čistosti vazduha u servisiranoj zoni unutar prostorija stambenih i administrativnih zgrada. GOST za ovu vrstu struktura ima broj 30494, a postoji i dokument SanPin 2.1.2.1002 o kvalitetu vazduha;
  2. Norme meteoroloških uslova i čistosti vazduha u servisiranom području unutar proizvodnih, laboratorijskih i skladišnih objekata u skladu sa GOST 12.1.005 ili SanPin 2.2.4.548;
  3. Norme opterećenja buke i vibracija iz rada opreme za HVAC sisteme i spoljne izvore u skladu sa SNiP 23-03. Za sisteme za hitne slučajeve i bez dima u skladu sa GOST 12.1.003, nivo buke u prostorijama sa opremom ne bi trebalo da bude veći od 110 dBA, sa impulsnom prirodom buke - ne više od 125 dBA;
  4. Norme zaštite i zaštite atmosfere od štetnih emisija ventilacije;
  5. Norme održivosti grejanja, ventilacije i klimatizacije;
  6. Norme za vatru i eksplozivnu sigurnost klimatske opreme.

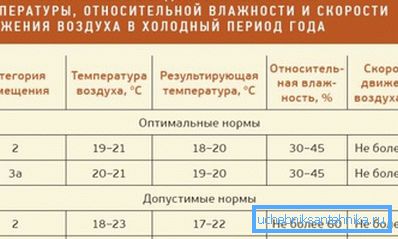

Izvod iz GOST 30494.

Obratite pažnju! Svi upotrebljeni cevovodi, vazdušni kanali, termoizolacione konstrukcije i oprema za grejanje i ventilaciju treba izraditi od materijala odobrenih za izgradnju. Svi materijali koji su predmet obavezne sertifikacije moraju imati prateću dokumentaciju za njihovu upotrebu.

Posebna pažnja se posvećuje sigurnosti. Svi UWC treba da budu projektovani uzimajući u obzir sigurnosne zahtjeve sadržane u regulatornim dokumentima nadzornih organa, kao i zahtjeve proizvođača opreme, materijala i fitinga, ako ovi zahtjevi nisu u suprotnosti sa ovim pravilima i propisima.

Nepoštovanje normi i zahtjeva za sigurnost UWC dovodi do tužnih posljedica.

Pored toga, rashladna tečnost u sistemima unutrašnjeg grejanja treba da ima temperaturu od 20 ° C niža od temperature samozaljenja gasova, aerosola i drugih supstanci u prostoriji.

Istovremeno, temperatura ne bi trebalo da prelazi maksimalne vrijednosti navedene u tehničkoj dokumentaciji za ventile, materijale i opremu, kao i vrijednosti koje su navedene u ovom pravilniku i propisima.

Ako temperatura vode unutar cevovoda ili radijatora prelazi 105 ° C, neophodne su mjere za sprečavanje ključanja. Ako temperatura pristupačnih površina prelazi 75 stepeni, površine treba zaštititi ogradama ili toplotnom izolacijom, posebno kada su u pitanju dnevne centri.

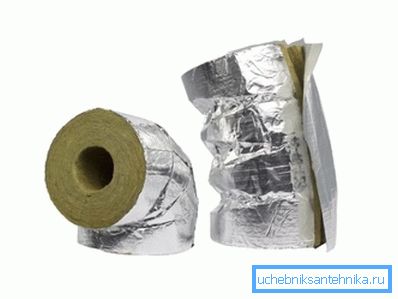

Toplotna izolacija za cevi za grejanje.

Temperatura površine toplotne izolacije ne bi trebala biti veća od 40 ° C, a trebalo bi da obezbedi:

  • Zaštita od bora;
  • Gubitak toplote koji ne prelazi dozvoljenu vrednost;
  • Zaštita od kondenzacije;
  • Zaštita hladnjaka od zamrzavanja, ako je cevovod položen u neogrevane ili hlađene prostorije.

Takođe treba izolovati vruću površinu ventilacije i grejne opreme, dimnjaka, cjevovoda i kanala koji se nalaze unutar prostorija. Na površini toplotne izolacije, temperatura treba da bude 20 ° C niža od temperature paljenja gasova, aerosola i prašine u prostoriji.

Za izolaciju usvojena SNiP 41-03.

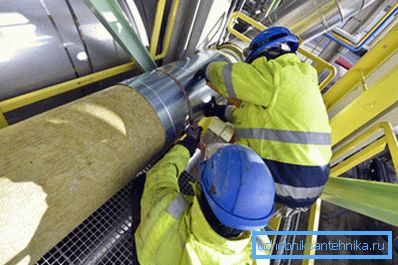

Ugradnja izolacije.

Presek vazdušnih kanala sa zapaljivim i eksplozivnim materijama putem cevovoda je moguć samo ako se primećuje razlika od 20 ° C između temperature paljenja supstance i temperature površine cevi. Ako je tačka paljenja ispod 170 ° C, onda je takvo presjekanje neprihvatljivo.

Sistemi za zagrijavanje vazduha ne bi trebali proizvesti protok koji je viši od 70 ° C kada napuštate distributera. Vazdušno-termalne zavese na spoljnim vratima ograničene su na 50 ° C, a na vanjskim otvorima i kapijama - 70 ° C

Grejanje vazduha se normalizuje temperaturom.

Obratite pažnju! Prilikom grejanja i ventilacije, parametri mikroklime se prihvataju prema GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 i SanPin 2.1.2.1002. Standardi za hladne i tople periode godine, kao i za različite prostorije su naznačeni u ovom dokumentu.

Održavanje grejnih i ventilacionih sistema vrše profesionalni timovi sa svojim službama za hitne slučajeve.
