Grejači za ventilaciju: vrste, instalacija, proračun

Tema ovog članka su uređaji za zagrijavanje vazduha u ventilaciji dovoda. Saznaćemo šta su i kako se montiraju. Pored toga, moramo da saznamo kako se vrši proračun grejača vazduha.

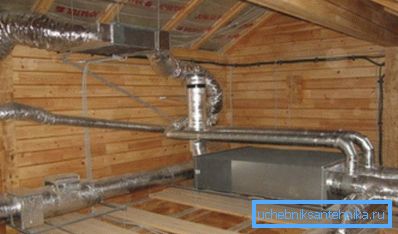

Svrha upotrebe

I zapravo, zašto vam je potrebno grejanje vazduha?

Postoji nekoliko razloga:

• Njegova niska temperatura znači neizbežnu kondenzaciju u ventilacionim kanalima.. Sve mere za toplotnu izolaciju ventilacionih cevi samo će smanjiti broj, ali neće rešiti problem u potpunosti. Ali zagrevanje vazduha na ulazu sa ulice će vam omogućiti da zaboravite kondenzaciju vlage.
• Jet ledenog zraka u spavaćoj sobi ili vrtiću teško će učiniti da vaš boravak bude udoban i siguran za vaše zdravlje.

Uzgred: često u ovim prostorijama organizuje se samo kapuljača. Priliv je obezbeđen zbog cirkulacije vazduha između prostorija.

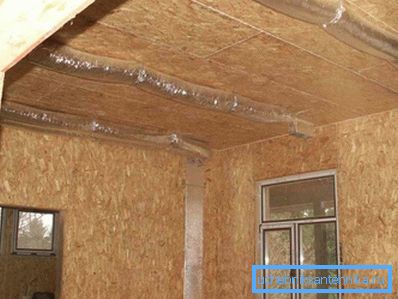

• Na kraju, postoji i sistem za grejanje vazduha. Grejani dovodni vazduh, zajedno sa sistemima za oporavak, eliminiše potrebu za radijatorima ili podnim grejanjem, zajedno sa složenim i skupim ožičenjem nosača toplote.

Vrsta

Prema kojim znacima mogu biti klasifikovani grejači?

Izvor toplote

U svom kvalitetu može se koristiti:

1. Električna energija.
2. Toplota generirana od strane individualnog kotla za grijanje, kotlarnice ili CHP i isporučena do grejača hladnjakom.

Hajde da razmotrimo obe šeme u nešto više detalja.

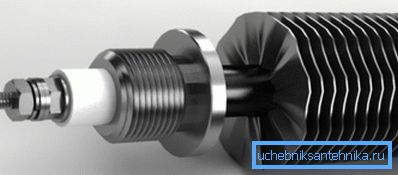

Električni grijač vazduha za ventilaciju svežeg vazduha je, po pravilu, nekoliko električnih grejača (grejnih elemenata) sa lamelama pritisnutim na njih radi povećanja područja za razmjenu toplote. Električna snaga takvih uređaja može da stigne na stotine kilovata.

Sa snagom od 3,5 kW, oni nisu povezani sa izlazom, već direktno na panel sa zasebnim kablom; snage od 7 KW, snažno preporučuje napajanje od 380 volti.

Referenca: grejanje provodnika je direktno proporcionalno struji koja teče kroz njega. Povećanje napona napajanja omogućava vam da smanjite radnu struju dok održavate električnu energiju.

Koje su prednosti električnog grijača za ventilaciju na pozadini vode?

• Jednostavna instalacija. Dogovorite se da je mnogo lakše povezati kabel sa uređajem za grijanje nego da cirkuliše hladnjak u njemu.
• Nema problema sa izolacijom od lima. Gubitak kabla za napajanje zbog sopstvenog električnog otpora je dva reda manja od gubitka toplote u cevovodu sa bilo kojim sredstvom za hlađenje.
• Jednostavno podešavanje temperature vazduha. Da bi temperatura dovodnog vazduha bila konstantna, dovoljno je postaviti nekomplikovano upravljačko kolo sa termičkim senzorom u kolo za napajanje grijača. Radi poređenja, sistem bojlera će vas primorati da rešite probleme u usklađivanju temperature vazduha, nosača toplote i snage kotla.

Da li napajanje ima greške?

1. Cijena električnog uređaja je nešto veća od vode. Na primer, električni grijač od 45 kilovata može se kupiti za 10-11 hiljada rubalja; bojler istog kapaciteta koštaće samo 6-7 hiljada.
2. Ono što je važnije, kada se koristi direktno grijanje električnom energijom, su nezgodni operativni troškovi. Za zagrevanje rashladne tečnosti, koja prenosi toplotu u sistem za grijanje vode, koristi se toplota sagorevanja gasa, uglja ili peleta; ta toplota u smislu kilovata je mnogo jeftinija od električne energije.

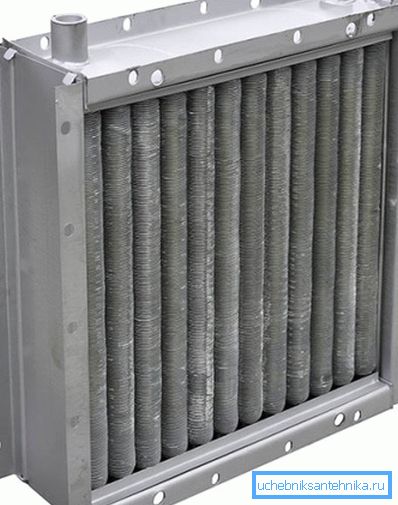

Grijači vode za ulaznu ventilaciju su, uopšteno, konvencionalni izmenjivači toplote sa razvijenim plavim pločama.

Voda ili druga rashladna sredstva koja cirkulišu kroz njih daje toplotu vazduhu koji prolazi kroz peraje.

Prednosti i mane sheme odražavaju karakteristike konkurentskog rešenja:

• Trošak grejača je minimalan.
• Troškovi tokom rada određuju se vrstom iskorišćenog goriva i kvalitetom kablovske izolacije.
• Podešavanje temperature vazduha je relativno složeno i uključuje fleksibilan sistem za kontrolu cirkulacije i / ili kotla.

Materijali

Za električne grejače zraka, ploče od aluminijuma ili čelika se obično koriste na standardnim grejnim elementima; manje zajednička grejna šema sa otvorenim volframovim navojem.

Za grejače vode karakterišu tri verzije.

1. Čelične cijevi sa čeličnim rebrima osiguravaju maksimalnu cijenu goriva.
2. Aluminijumske cijevi sa aluminijskim plivama usled veće toplotne provodnosti aluminijuma garantuju nešto veći prenos toplote.
3. Konačno, bimetalni izmjenjivači toplote izrađeni od bakarne cijevi sa aluminijumskim rebrima omogućavaju maksimalni prenos toplote po cijeni nešto donje otpornosti na hidraulični pritisak.

Izrada po meri

Posebno se spominju par rešenja.

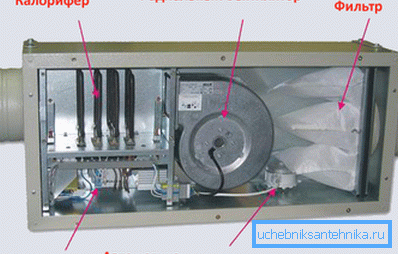

1. Uređaji za klimatizaciju su grijač sa unapred instaliranim ventilatorom za dovod zraka.

1. Pored toga, industrija proizvodi proizvode sa rekuperatorima toplote. Deo toplotne energije uzima se iz strujanja vazduha u izduvnoj ventilaciji.

Montaža

Ako ne postoje posebni problemi sa instaliranjem električnih uređaja, onda je sa vodenim sve nešto komplikovanije. Šta je vezivanje ventilatora? Za sistem za grejanje sa niskim snagom na samo-pogonskom sistemu, najjednostavnije rešenje bi bilo instaliranje par zapornih ventila (u slučaju popravke) i termostatske glave na izlazu u prazninu ispred grejača.

Pored toga, vezu sa opštim sistemom grejanja nužno se isporučuje sa bajpasom, što će omogućiti isključivanje uređaja bez zaustavljanja cirkulacije. Ako je vazdušni grejac visokog kapaciteta odgovoran za zagrevanje vazduha u ventilaciji čitave zgrade, takvo uputstvo će očigledno biti neupotrebljivo. Evo jednog od mogućih šema vezivanja.

Verovatno, šema zahteva nekoliko komentara.

• Zaustavni ventili na ulazu, kao iu prethodnom slučaju, su potrebni u slučaju popravke ili zamene samog grejača ili zapornih ventila bez zaustavljanja cirkulacije u glavnom krugu.
• Grubi filter sprečava nastanak trostranog ventila ili črpalke tečnosti, peska ili rđe.
• Cirkulaciona pumpa omogućava da tečnost za hlađenje kruži kroz mali prsten kroz kratkospojnik.
• Kontrolni ventil sprečava da se rashladno sredstvo pomera kroz kratkospojnik u suprotnom pravcu: pritisak na protočnoj cevi je uvek veći.

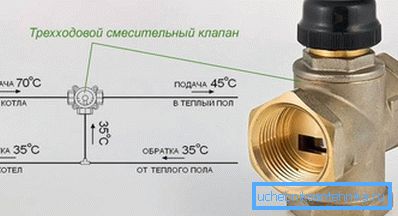

• Konačno, glavni element šeme - trostrani ventil sa električnim pogonom i senzor temperature - omogućava mešanje medijuma za prenos toplote sa dovodnih i povratnih cijevi, čime se dozira u zavisnosti od senzora.

Važno: Trenutak koji nije naznačen na šematskoj slici - biće operativan samo ako je na povratnom cjevovoru na prtljažniku (na primjer, na jednoj od prirubnica donjeg ventila).

Izračunavanje

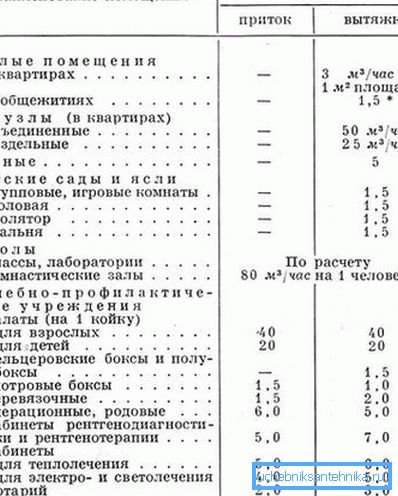

Šta je izračunavanje snage ventilatora?

Ovde je jednostavna formula formulara Q (W) = L * 0.335 * (TV-Tn), gde:

• Q - snaga uređaja;
• L - protok vazduha u kubnim metrima na sat;
• TV i Tn - izlazni i injektirani protok temperature.

Dakle, za spoljnu temperaturu od -5C, ciljna temperatura ulazne ventilacije + 18C i potrošnja vazduha od 500 m3 / sat, izračunavanje ventilatora će biti 500 * 0,335 * 23 = 3852,5 vati.

Zaključak

Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se akumulirala u čitaču.

Dodatni materijal slučaja, kao i obično, možete pronaći na priloženom video snimku u ovom članku. Successes!
