Grafički prikaz temperature sistema grijanja: poznat je

Koji zakoni podležu promenama u temperaturi rashladnog sredstva u sistemima centralnog grejanja? Šta je to - raspored temperature za sistem grejanja 95-70? Kako dovesti parametre grejanja u skladu sa rasporedom? Pokušajmo odgovoriti na ova pitanja.

Šta je to

Počnimo sa nekoliko apstraktnih teza.

• Sa promjenljivim vremenskim uslovima, gubitak toplote bilo koje gradnje se mijenja nakon njih.. Kod smrzavanja kako bi se održala stalna temperatura u stanu, potrebna je mnogo više toplotne energije nego u toplom vremenu.

Navedite: troškove toplote ne određuje apsolutna vrednost temperature vazduha na ulici, već delta između ulice i unutrašnjosti. Dakle, na + 25C u stanu i -20 u dvorištu, troškovi toplote biće potpuno isti kao kod +18 i -27, respektivno.

• Tok toplote od grejalica na konstantnoj temperaturi rashladnog sredstva takođe će biti konstantan. Pad u sobnoj temperaturi će ga malo povećati (opet, povećanjem delta između grejnog medijuma i vazduha u sobi); Međutim, ovo povećanje će biti kategorički nedovoljno za kompenzaciju povećanog gubitka toplote kroz omotač zgrade. Samo zato što je donji prag temperature u stanu ograničen trenutnim SNiP na 18-22 stepeni.

Očigledno rešenje problema povećanja gubitaka je povećanje temperature rashladnog sredstva.

Očigledno je da njegov rast treba da bude proporcionalan smanjenju ulične temperature: što je hladnije, to je izvan prozora, to će veći gubitak toplote morati biti kompenzovan. Što nas, zapravo, dovodi do ideje stvaranja specifične tablice za usklađivanje obje vrijednosti.

Dakle, grafikon temperature sistema grejanja je opis zavisnosti temperature dovodnih i povratnih cevovoda od trenutnog vremena izvana.

Kako su stvari uređene

Postoje dve različite vrste grafikona:

1. Za toplotne mreže.
2. Za sistem kućnog grejanja.

Da bi se razjasnila razlika između ovih koncepata, verovatno je vredno započeti sa kratkim uvidom kako funkcioniše centralno grijanje.

CHP - toplotne mreže

Funkcija ovog paketa je zagrevanje rashladne tečnosti i isporuka do krajnjeg korisnika. Dužina grejnih mreža obično se meri u kilometrima, ukupne površine - u hiljadama i hiljadama kvadratnih metara. Uprkos mjerama za toplotnu izolaciju cijevi, gubitak toplote je neizbežan: prolazak iz CHP ili kotlarnice do granice kuće, procesna voda će imati vremena da se djelomično ohladi.

Otuda zaključak: kako bi se dohvatio potrošaču, zadržavajući prihvatljivu temperaturu, snabdevanje grejnom glavom na izlazu iz TE-TE treba što je moguće toplije. Ograničavajući faktor je tačka ključanja; Međutim, sa sve većim pritiskom, pomera se prema višim temperaturama:

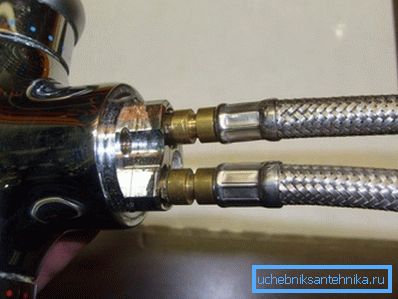

Tipični pritisak u dovodnoj cevi grejnog voda iznosi 7-8 atmosfera. Ovakva vrijednost, čak i uzimajući u obzir gubitak pritiska prilikom transporta, omogućuje pokretanje sistema grijanja u kućama visine do 16 sprata bez dodatnih pumpi. Međutim, sigurno je za autoputeve, dizalice i priključke, miksere creva i druge elemente sistema za grijanje i toplu vodu.

Sa nekom marginom, gornja granica temperature protoka pretpostavlja se da je 150 stepeni. Najznačajniji grafički prikazi zagrijavanja grejnih mreža leže u opsegu od 150/70 - 105/70 (temperature protoka i povratka).

Kuća

U sistemu za grejanje kuća postoji više ograničavajućih faktora.

• Maksimalna temperatura nosača toplote u njoj ne može biti veća od 95 ° C za dvocevne i 105 ° C za jednokrevetni sistem grejanja zgrade.

Uzgred: u predškolskim obrazovnim ustanovama ograničenje je mnogo teže - 37 C. Cena za smanjivanje temperature snabdevanja je povećanje broja delova radijatora: u sjevernim regionima zemlje, prostorije grupa u vrtićima su ih bukvalno oponašale.

• Delta temperature između dovodnih i povratnih cevovoda iz očiglednih razloga treba biti što je moguće manji. - u suprotnom će se temperatura baterija u zgradi znatno razlikovati. To podrazumijeva brzu cirkulaciju hladnjaka. Međutim, previše brza cirkulacija kroz sistem grejanja u domaćinstvima dovodi do činjenice da će se povratna voda vratiti na autoput sa prekomjernom toplotom, što je neprihvatljivo zbog brojnih tehničkih ograničenja u radu CHP.

Problem se rešava postavljanjem jednog ili više čvorova liftova u svaku kuću, u kojoj se povratna linija pomeša sa tokovom vode iz dovodne cijevi. Dobijena mešavina, zapravo, obezbeđuje brzu cirkulaciju velike količine tečnosti za hlađenje bez pregrijavanja puta povratnog cevovoda.

Za unutrašnje mreže, poseban raspored temperature je podešen na osnovu šeme rada lifta. Za dvocevne krugove, tipičan raspored temperature za grejanje je 95-70, za jedno-cev (što, međutim, je retkost u stambenim zgradama) - 105-70.

Klimatske zone

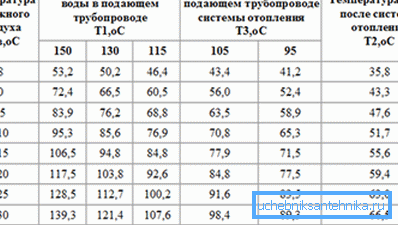

Glavni faktor koji određuje algoritam planiranja je procjena zimske temperature. Tabelu temperature rashladne tečnosti treba sastaviti na način da maksimalne vrijednosti (95/70 i 105/70) na vrhu mraza obezbeđuju odgovarajuću SNiP temperaturu u stambenim prostorijama.

Dajemo primjer intra-house rasporeda za sljedeće uslove:

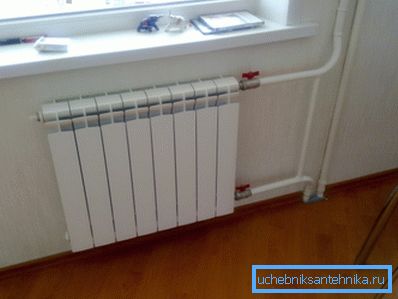

• Uređaji za grejanje - radijatori sa protokom tečnosti sa dna prema vrhu.
• Grejanje - dvocevna, sa stalnim cevima.

• Konstrukcija temperature spoljašnjeg vazduha je -15 C.

Nenad: prilikom određivanja parametara rute i unutrašnjeg sistema grejanja uzima se prosečna dnevna temperatura. Ako je noću, to će biti -15, a tokom dana -5, -10C se pojavljuje kao spoljašnja temperatura.

A evo nekih vrijednosti procijenjene zimske temperature za ruske gradove.

Prilagođavanje

Ako je upravljanje CHP i toplotnim mrežama odgovorno za parametre rute, onda se odgovornost za parametre kućne mreže dodeljuje stanovnicima. Vrlo tipična situacija je kada s žalbama stanara o hladnoći u stanovima, merenja pokazuju odstupanja od rasporeda u donjem dijelu. Malo je češće slučajno da merenja u bunarima toplotnih motora pokazuju povišenu temperaturu povratka iz kuće.

Kako dovesti parametre grejanja u skladu sa rasporedom svojim rukama?

Bušenje mlaznica

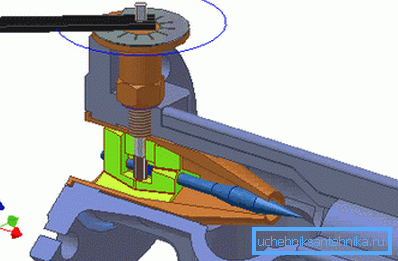

Kada je temperatura mešavine i povratna temperatura preniska, očigledno rešenje je povećanje prečnika dizne dizalice. Kako je to učinjeno?

Upute - na čitaocu.

1. Preklapajte sve ventile ili ventile u sklopu lifta (ulaz, kuća i topla voda).
2. Dizalo se demontira.
3. Mlaznica se uklanja i ponovo zavoji od 0,5-1 mm.
4. Dizalo se sklapa i započinje krvarenjem vazduha u obrnutom redosledu.

Savet: umesto paronitovye zaptivki na prirubnicama se može staviti guma, sječena do veličine prirubnice komore za automobile.

Muffling zadušiti

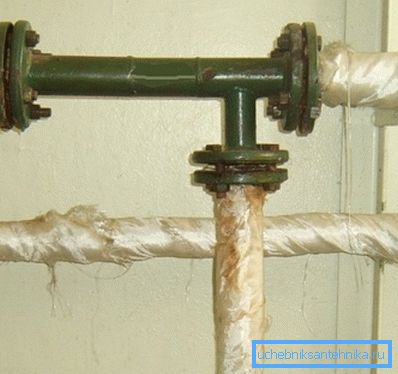

U kritičnoj situaciji (jaki hladni i zamrzivi stanovi) mlaznica se može potpuno ukloniti. Tako da aspirator ne postane most, zaglavljen je palačinkom od čeličnog lima debljine najmanje milimetra.

Upozorenje: ovo je hitna mjera koja se koristi u ekstremnim slučajevima, jer u ovom slučaju temperatura radijatora u kući može da dostigne 120-130 stepeni.

Diferencijalno podešavanje

Na povišenim temperaturama kao privremena mera do kraja grejne sezone, praktikuje se podešavanje diferencijala na liftu pomoću ventila.

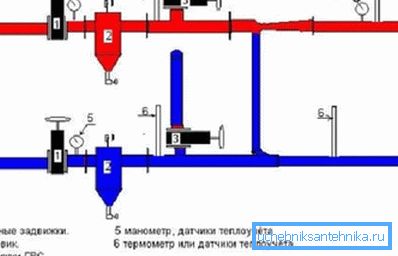

1. PTV se prebacuje na napojnu liniju.
2. Na povratnoj cevi je postavljen manometar.
3. Ulazni ventil na povratnom cjevovodi zatvara se potpuno, a zatim se postepeno otvara sa regulacijom pritiska na manometru. Ako samo pokrijete ventil, iscrtavanje obraza na šipku može zaustaviti i otapati konturu. Pad se smanjuje povećanjem pritiska na povratnom toku od 0,2 atmosfere dnevno sa dnevnom kontrolom temperature.

Zaključak

Još jednom se sećamo: poslednje dve preporuke mogu se primeniti samo u kritičnim situacijama kao privremene mere. Kao i uvek, video prilog koji pripada članu će pružiti čitaocu dodatne informacije o podacima. Successes!
