Električni kotao za grijanje: verzije, mogućnosti

Kako je grejanje električni bojler jednog ili drugog tipa? Kako odabrati uređaj optimalne snage? Kako to povezati sa napajanjem i cijevima sa rashladnom sredstvom? Konačno, da li postoje ekonomični električni kotlovi za grejanje? Pokušajmo to shvatiti.

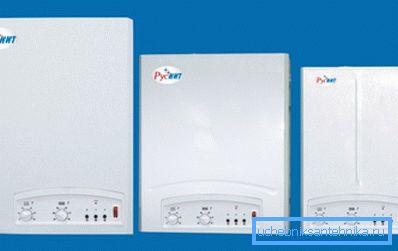

Linija domaćih kotlova Rusnit.

Uređaj

U prodaji se mogu naći i kotlovi za grejanje tri vrste, fundamentalno drugačiji način za pretvaranje struje u toplotnu energiju.

Tenovye

Voda ili drugi nosač toplote se zagreva u rezervoaru za protočište napravljen od nerđajućeg ili emajliranog čelika, u kojem se postavljaju nekoliko električnih grejača cevi. Kontaktni terminali grejača su, naravno, izvan rezervoara. Elementi za grejanje su priključeni na upravljački krug koji omogućava stepeničnu kontrolu grejanja.

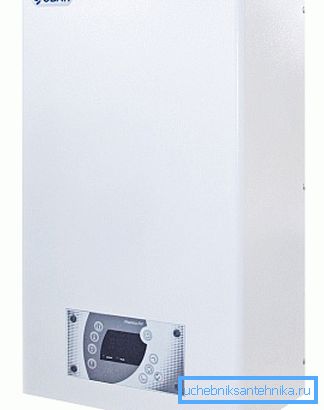

Grejni kotao Warmos-RX od kompanije Evan.

Zanimljivo: svi savremeni industrijski i kućni električni kotlovi za grijanje imaju termostat koji reguliše snagu u zavisnosti od temperature nosača grejanja. Mnogi uređaji imaju mogućnost povezivanja daljinskog senzora temperature koji vam omogućava da vezujete kontrolu snage na sobnu temperaturu.

Osim stvarnog rezervoara sa grejnim elementima, u telu kotla obično se može naći:

  • Cirkulaciona pumpa (često - sa mogućnošću prilagođavanja performansi).
  • Manometar i sigurnosni ventil, oslobađajući pritisak u krugu kada je izračunata vrednost prekoračena.
  • Automatski ventilator.
  • Opcioni ekspanzijski rezervoar, kompenzujući povećanje zapremine rashladne tečnosti tokom zagrevanja.

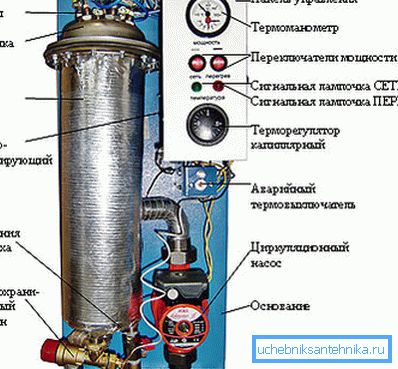

Unutrašnjost grejača.

Kontrolni krug ne samo da podešava stepen prenosa snage u zavisnosti od temperature rashladne tečnosti, već i potpuno zaustavlja napajanje prilikom pregrijavanja (naročito kada je kružno oslabljeno).

Elektroda

Verovatno, mnogi čitaoci su mogli da koriste ili čak vide domaće kotlove sa par žlebova. Nose se izolacijom na kratkoj udaljenosti (do 5 mm), nakon čega se napajaju i cela struktura je uronjena u vodu.

S obzirom na to da voda u vodi ima rešenje brojnih soli, ona vrši električnu energiju; zbog činjenice da je koncentracija soli relativno mala, ona ima prilično visok električni otpor. Shodno tome, sloj vode između elektroda se ponaša kao normalan otpornik - zagreva se kada se napuni.

Upravo smo opisali rad galanskog kotla za elektrode (ponekad proizvodi kompanije pogrešno nazivaju Galant). On indirektno zagreva vodu - prenoseći toplotu sa cevnih grejača na njega - ali direktno: sama tečnost postaje otpornik kroz koji struja protiče.

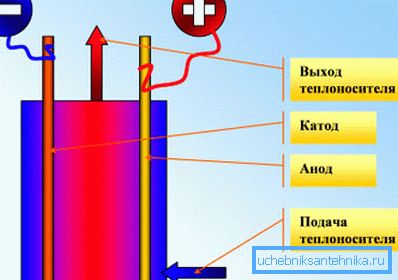

Shema grejača elektrode.

Zabrinjeno: na pozitivnim temperaturama, voda se ponaša prema svim kanonima fizike; u iskrenosti, proširuje se kada se zagreje. Zbog rasipanja tople vode u gornjem delu kola sa hladnijim masama sa malom dužinom strujnog kola, elektroda može da radi bez cirkulacionih pumpi.

Indukcija

Fenomena elektromagnetne indukcije naziva se uzimanje indukovanih struja u provodnik postavljenu unutar induktora. (Pogledajte i članak Solarni kolektori za kućno grijanje: karakteristike.)

Ako je provodnik isti kabl, onda se može ukloniti iz napona, koji će biti u korelaciji sa naponom na prvom namotaju u istom proporciju kao i broj obrtaja žice u njima. Ovako radi bilo koji električni transformator.

Ako se unutrašnjost induktorja ispostavi kao monolitno jezgro, onda će se jednostavno početi zagrijati indukovanim strujama. U ovom slučaju, dielektrični materijali koji odvajaju zavojnicu i jezgro, neće uticati na zagrevanje drugog.

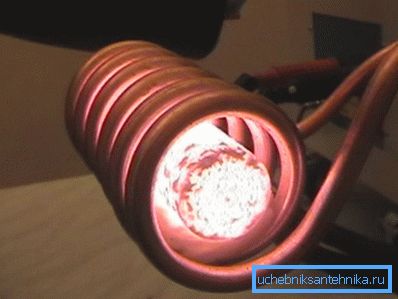

Zagrevanje feromagnetnog jezgra u induktoru.

Razumevanje principa rada omogućava nam da najaktalni indukcioni kotao napravimo sopstvenim rukama. Dovoljno je pričvrstiti čeličnu šipku u plastičnoj vodovodnoj cevi na bilo koji način tako da ne dodiruje svoje zidove, a zatim vijčati namotaj bakrene žice preko cijevi. Uređivanje cirkulacije vode kroz cev, dobijamo njegovo stabilno grejanje. (Pogledajte i članak Biofuels for fireplaces: features.)

Za i protiv

Koliki su dobri električni kotlovi protiv konkurentskih rješenja? Da li imaju značajne nedostatke?

Opšte karakteristike

  • Direktno zagrijavanje rashladne tečnosti sa električnom energijom je najskuplji izvor toplotne energije svake primjenjene mase. Kako ne bi bili neosnovani, dozvolite čitatelju nezavisno upoređivanje troškova.
Izvor toplote Cijena kilovat-sati topline, rublji
Glavni gas 0.7
Ogrevno drvo 1.1
Ugalj 1,3
Pelet 1.7
Tečni gas (rezervoar za gas) 2.0
Tečni gas (cilindri) 2.8
Solarijum 3.2
Električna energija 3.6
  • Električna energija koju koristi kotao ne može se obezbediti svuda. Na primjer, punopravno zagrijavanje dacha velikog područja je teško ostvariti jednostavno zato što je tipična granica snage za dachu koja je obezbeđena aluminijumskim ožičenjem vrtne zajednice od 2-2,5 kW.
  • Međutim, korišćenje električne energije osigurava maksimalan stepen korisnosti. Kotao ne zahteva održavanje i može raditi mesecima u potpuno autonomnom režimu. Vlasniku nije potrebno brinuti o skladištenju i transportu goriva, njegovom skladištenju, uklanjanju i odlaganju proizvoda sagorevanja.

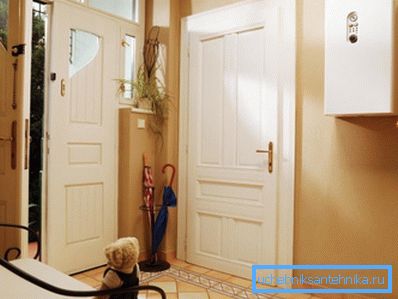

Kotao se može montirati na bilo kojoj unutrašnjoj particiji u bilo kojoj prostoriji.

Pored toga: električno upravljačko kolo omogućava, ako je potrebno, proširenje funkcionalnosti kotla pomoću GSM modula, daljinskog upravljačkog panela, programabilnog tajmera itd.

  • Prosječna cijena električnih uređaja za grijanje je znatno niža od plina ili čvrstog goriva. Razlozi su relativna jednostavnost dizajna i niska potrošnja materijala u proizvodnji.

Pored opštih kvaliteta, svaka vrsta opreme ima svoje prednosti i slabosti.

Tenovye

Njihova glavna prednost sa stanovišta kupca jeste da on dobije rešenje sve u jednom. Kompletan cevovod električnog kotla je već u svom slučaju: dovoljno je samo priključiti izlazne cevi u grejni krug.

Glavni problem TEN uređaja je postepeno formiranje skale na površini grejača, što može dovesti do njihovog pregrijavanja i neuspjeha. Međutim, u zatvorenom krugu autonomnog sistema grejanja ovaj problem nije previše akutan: nakon precipitacije svih soli rastvorenih u vodi, ne postoji prostor za nove.

Elektroda

Imaju dve važne prednosti:

  1. Kompaktan. Ovaj uređaj sa niskom snagom ovog tipa savršeno će stati ispod prozora ili iza toaleta.

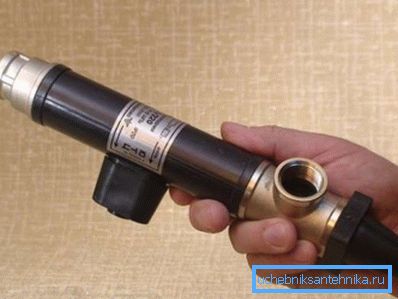

Fotografija vam omogućava da procenite veličinu kotla od 2 kilovata.
  1. Apsolutna sigurnost. Kada je kolo pritisnuto, grejanje neće zaustaviti zbog aktivacije automatike, već jednostavno zbog načina rada uređaja: u odsustvu provodnika između elektroda, struja će prestati da teče.

Bez minusa, takođe, nije učinjeno.

  1. Zbog odvajanje napunjenih čestica sa njihove površine, elektrode se postepeno rastvaraju i zahtevaju zamjenu.
  2. Kotao je u stanju da radi samo sa jednim rashladnim fluidom - vodom. Ne samo to: sastav mora biti u skladu sa GOST 2874-82 Pitom vodom. Higijenski zahtevi.

Indukcija

U ovom slučaju, bezbednost je donekle gora: indukcija radi u bilo kom okruženju. Glavna prednost indukcione šeme je da je kotao praktično večan.

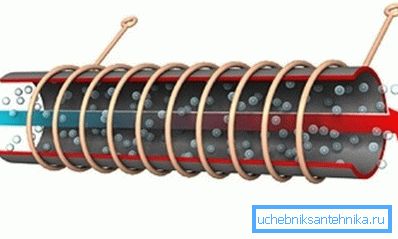

U indukcionom kotlu jednostavno nemaju ništa da se probiju.

Sudite za sebe:

  • U njemu nema nijednog pokretnog dela.
  • Konduktivni krugovi nisu u kontaktu sa hladnjakom i, shodno tome, nisu podložni eroziji i elektrohemijskim procesima.
  • Skala na jezgru neće uticati na njegove performanse na bilo koji način: može se oštetiti samo grejanjem do tačke topljenja čelika (približno 1100 ° C), što je nedostižno u stvarnim uslovima.

Inače: uzbuđenje vretenih struja izaziva slabe vibracije jezgra, uništavajući vagu.

Montaža

Kotlovi sa električnim kapacitetom većim od 7 kW zahtijevaju prisustvo 380 volti, koji se isporučuju sa zaštitnim dijelom pomoću odvojenog kabla.

Tipična šema za priključenje električnog kotla na mrežu uključuje:

  • RCD (uređaj za rezidualnu struju) na ulazu u kuću.
  • Trofazni automatski direktno u kolu za napajanje kotla.
Rad mašine mora prekinuti sve faze snage.

Obično se ne zahteva stabilizacija. Napon na ulazu na grejače je ravnodušan, a kontrolna elektronika se snabdeva sopstvenim pretvaračima pretvarača.

Kako izgleda električni kotao na sistem grejanja? Za TEN kotao, kao što je već pomenuto, dovoljno je jednostavno povezati protok i povratni tok kola: sve trake su unutar nje. U slučaju demontaže, na ulazima su ugrađeni zaporni ventili.

Nuance: sistem grejanja može biti potreban dodatni ekspanzioni rezervoar. Ukupna zapremina rezervoara za ekspanziju treba da bude približno jednaka 10% zapremine rashladne tečnosti.

Indukcijski i elektrodni kotlovi zahtevaju instalaciju:

  1. Ekspanzioni rezervoar.
  2. Cirkulaciona pumpa.
  3. Sigurnosne grupe sastoje se od manometra, sigurnosnog ventila i ventila za vazduh.

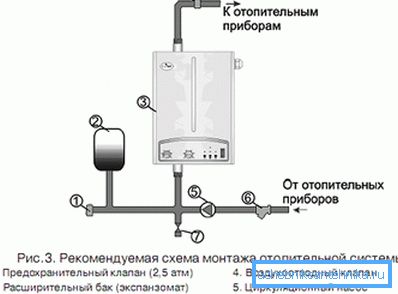

Približna šema za vezivanje kotla.

Snaga

Koji je izračunavanje snage električnog bojlera za kuću poznate veličine? Evo jednostavnog uputstva.

Osnovna vrijednost se uzima kao 60 vati po kubnom metru unutrašnjeg volumena zagrejane prostorije. 200 vata se dodaju na svaka vrata, 100 do prozora. Pored toga, koristi se i regionalni faktor:

Region Koeficijent
Krasnodarska oblast, Krim 0,7 - 0,9
Moskvi i Lenjingradskim regijama 1.2 - 1.3
Siberia, Daleki Istok 1.5 - 1.6
Yakutia, Chukotka 2

Dakle, za kuću od 75 m2 sa tri metra plafona, dva vrata i četiri prozora na Krimu, račun će biti (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0.7 = 10010 vati.

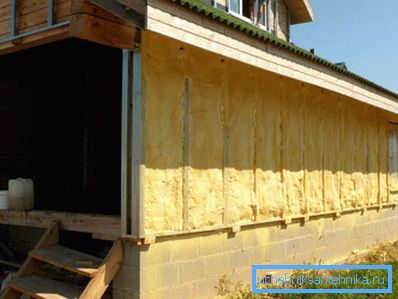

Visokokvalitetna toplotna izolacija zidova može smanjiti izračunanu vrednost najmanje dva puta.

Efikasnost

Mnogi prodavci aktivno oglašavaju ekonomične električne kotlove za grejanje, što omogućava smanjenje troškova održavanja toplote za 1,5-2 puta. Naglašeno je da uređaji imaju najveću (do 98%) efikasnost, što ih pozitivno razlikuje od konkurentskih rješenja. Kao ekonomično rešenje, obično se prikazuju indukcioni i elektrodni kotlovi.

Da li je oglašavanje tačno?

Hajde da razmislimo da li neke karakteristike dizajna ili tehničke karakteristike mogu uticati na zakone fizike.

  • Kada uređaj za grejanje bilo kog tipa funkcioniše, nikakav korisni rad se ne postiže: ni jedan objekat sa masom koja nije nula i koja se kreće protiv gravitacionog vektora.
  • Shodno tome, sva potrošena energija se konačno pretvara u ubrzanje kretanja molekula medija. Ie u grejanju.

Ponovo: Efikasnost električnog uređaja direktnog grejanja je 100%.

Sir Isak Njutn se sjeća: energija se ne uzima ni odjednom i ne ide ništa.

Druga stvar je da se, zahvaljujući dizajnerskim karakteristikama kotla, deo toplotne energije može prenositi ne na hladnjak, već na okolni vazduh. Međutim, kada se kotao nalazi u zagrejanoj prostoriji, ponovo će se zagrejati kuća.

Zaključci su očigledni. Navedba da je jedan električni grejač ekonomičniji od drugog je obična dezinformacija.

Zaključak

Nadamo se da će informacije koje se pružaju čitaocu pomoći čitaocu pri izboru i ugradnji opreme za grejanje. Kao i uvek, možete naći dodatne materijale na video snimku u ovom članku. Successes!
