Električni kotao galant: šta je to

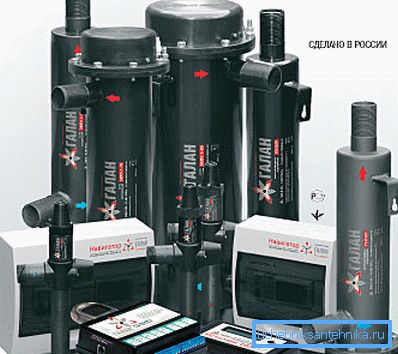

Upotreba električne energije za grejne prostorije sada se može naći vrlo često, pogotovo u područjima koja nisu gasifikovana. Jedna od vrsta takve opreme je grejanje električnih kotlova Galan.
Princip rada ovih jedinica je fundamentalno drugačiji od TENovyh uređaja, ali ova razlika samo koristi, jer se efikasnost procesa povećava i smanjuje potrošnja energije. Naravno, poslednja dva kvaliteta mogu biti postavljena u prvom planu, stoga ćemo u ovom članku pričati o takvoj opremi, kao i prikazati vam video klip koji odražava ovu temu.

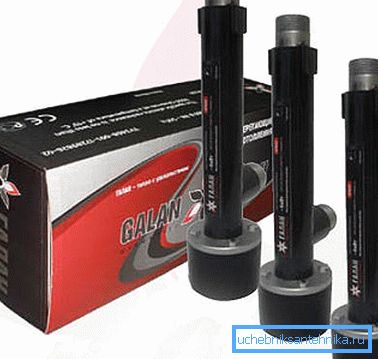

Kotlovi za elektrode
Kako to funkcioniše
Napomena Prije svega, treba napomenuti da je svaki električni kotao GALAN, bez obzira na veličinu i snagu, sistem protoka sa jonskim metodom grejanja hladnjaka. Sve ove jedinice zajedno sa grejnim krugom, bilo radijatorima ili podnim grejanjem, u skladu sa standardima i zahtevima električnih instalacija i GOST 12.1.030-81 dozvoljavaju rad samo ako postoji uzemljenje.
U praksi, kotao za grejanje GALANT je rezervoar sa dve polarne elektrode i dva otvora za ulazak i izlaz hladnjaka (najčešće grejači imaju cilindrični oblik).
Glavni napon uređaja, ovisno o njegovoj modifikaciji, može biti:
- ili 220V;
- ili 380V.
Ali u svakom slučaju, trenutna frekvencija ostaje jednaka 50 Hz, a ova brojka je data sa razlogom. Ispostavlja se da se princip zagrevanja zasniva na zatvaranju kola, baš kao iu slučaju grejača, samo tamo nichrome spirala služi kao skakač, a ovdje i nosilac toplote.
Kada rashladna tečnost prolazi kroz rezervoar, polaritet elektroda se mijenja 50 puta u sekundi. Shodno tome, joni takođe moraju promijeniti pravac kretanja sa istom frekvencijom. Iz takve brzine, temperatura tečnosti raste, to jest, na jeziku fizike, postoji proces njegove jonizacije (ne elektrolize, kako neki ljudi misle).
Za one koji su uznemireni elektrolizom koja je uronjena u tečnost (bez obzira koliko je to teško pogoditi!), Možemo reći da bezbednosna uputstva isključuju ovu mogućnost i evo zašto.
Struja, kao što znate, prolazi duž puta od najmanjeg otpornosti, a ova staza je samo između dva kraka šipki i ne može na bilo koji način uticati na tečnost u grejnom krugu osim grejanja. Takođe možete umiriti one koji se plaše požara u slučaju curenja grejača - u slučaju curenja tečnosti, otvoriće se kolo između elektroda i sistem se prirodno isključuje.
Kategorija merenja | Mogućnost korištenja kotlova po imenu | |||||||
Hearth 2 | Hearth 3 | Hearth 5 | Hearth 6 | Gejzir 9 | Gejzir 15 | Vulkan 25 | ||
Dimenzije sobe u kubnim metrima (m3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
Nominalna potrošnja energije (kW) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
Nazivni napon (V) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
Prosječna potrošnja energije sa dovoljnom izolacijom sobe (kW / h) | 0.5 | 0.75 | 1.25 | 1.5 | 2.5 | 4 | 6,6 | |
Maksimalna jačina struje svake faze (A) | 9.1 | 13.7 | 22.7 | 27.3 | 13.7 | 22.7 | 37.5 | |
Nominalna struja za automatizaciju u elektromehaničkoj verziji (A) | 10 | 16 | 25 | 32 | 3 do 16 | 3 do 25 | 3 do 40 | |
Segment bakrene žice (mm2) | 220V | 4 | 4 | 4 | 6 | - | - | - |
380V | - | - | - | - | 4 | 4 | 6 | |
Potrebna (preporučena) količina rashladnog sredstva u sistemu grejanja (l) | 20 - 40 | 25-50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
Unutrašnji prečnik (DN) cevi na ulazu i izlazu hladnjaka u kotlu (mm) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
Dužina dijela (mm) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
Težina jedinice (kg) | 0.85 | 0.9 | 1.05 | 1.1 | 5.0 | 5.3 | 5.7 |
Koristeći ovu tabelu, možete odabrati modifikaciju kotla za vaš dom.
Napomena Sistemi grejanja koji rade iz različitih modifikacija Galan sistema mogu se dopuniti termostatima. Mogu se ugraditi ili na radijatore ili na automatiku kotla i oni će pratiti stanje mikroklime u prostoriji.
Veza
- U gornjem dijagramu možete videti kako je električni kotao GALAN povezan sa krugom radiatora grejanja.. Sve je vrlo jednostavno - glavna stvar je da pravilno izračunate odnos snage samog kotla i potrebe sistema, ali to je lako učiniti - u pasošu radijatora i pasošu kotla uvek možete pročitati ove podatke. Ali ne treba zaboraviti da, pre svega, morate izračunati potrebnu snagu za sobu.
- Kada spojite sistem podnog grejanja, budite sigurni da ga ispraznite i poželjno je da je to bio inhibitor Projektor - ako je ranije postojao drugi grejač, onda je neophodno da se nalazi u sofu koji ne dozvoljava podešavanje gustine tečnosti za podešavanje kotla. Punjenje sistema mora biti destilovana voda.
- Takođe, možete povezati svoj vlastiti sistem dvokomora - radijatori i grejani pod, gdje je ugradnja kotla slična dvema gornjim instalacijama. Međutim, ovi krugovi zahtevaju različitu temperaturu rashladne tečnosti, tako da se trošni ventil (10) zaglavi u dovodnoj cevi na zagrejanom podu. Ovaj uređaj će automatski dovesti toplu vodu u povratnu cev kada se postigne dovoljna temperatura u sistemu podnog grejanja.
Zaključak
Treba napomenuti da će cena GALANA u odnosu na kotao za grijanje istog kapaciteta biti manja. Takođe ne zaboravite da grejač uvek treba da bude iznad dovodne cevi i da bude u uspravnom položaju. Prvi izlaz od 120 cm treba napraviti od pocinkovane cevi.
