Ekspanzioni rezervoar za grejanje: ono što je potrebno, kako

Neposredna svrha ekspanzionog rezervoara je da uzme višak vode, koja se formira kao rezultat zagrevanja ovog nosača toplote. Činjenica je da se molekuli vode u vrućem stanju malo šire, a ukoliko nije bilo takvog prijemnog uređaja, vlaga bi najslabija tačka linije i protok u ovom trenutku.

Pored toga, uređaj takođe vrši drugu funkciju - nakon što se hladnjak hladi, čini se da "daje" sistemu nedostajuće količine tečnosti.

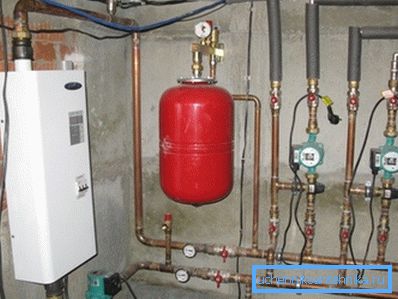

Slika rezervoara priključenog na grejanje

Ovaj element je, zapravo, običan kontejner koji se instalira preko cele linije za grejanje. Ali, naravno, tu su nijansi. Razumelićemo sve sve dosledno i detaljno.

Najjednostavnija verzija "ekspandera" za grijanje bez prisilnog cirkulacije

Takvo grejanje se obično sastoji od tri elementa - kotla, radijatora ili samo cevi, kao i rezervoara. Tu nema pumpi - hladnjak se kreće duž linije na prirodan način.

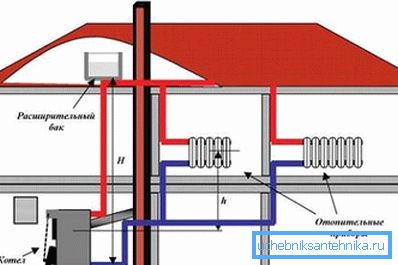

Krug grijanja sa prirodnom cirkulacijom vode

U ovom slučaju na tavanskoj strani je postavljen ekspanzijski rezervoar otvorenog sistema grijanja - obično se vrši samostalno. Na osnovu čega možemo napraviti kapacitet u donjoj tabeli.

Početna izgradnja: Karakteristike upotrebe kao rezervoar:
1. Aluminijumske limenke. Ovi kontejneri se, po pravilu, nalaze u skoro svakom domaćinstvu. Veoma su zgodni, jer oni malo teže i imaju prilično dobar volumen. Što se tiče nedostataka, možemo razlikovati takav trenutak kao nemogućnost stvaranja zavarene tačke veze između kontejnera i cijevi. Sve će se morati obaviti mehanički, a to znači da će takvim oblastima biti potrebni stalni monitoring za curenje.
2. Proizvodi od plinskih cilindara i čeličnog lima. Opcija je dobra jer možete koristiti zavarivanje za spojeve - ovo vam omogućava da postignete maksimalnu zategnutost zglobova. Pored toga, čelik ovog tipa ima odličnu otpornost na mehaničke udarce, a ako govorimo o nedostacima, onda je to verovatno rizik od rđe, koja će postepeno srušiti cijevi i radijatore.

Uopšteno govoreći, ispostavilo se da su i za rukotvorne strukture - oboje dobra, samo treba da pogledate šta vam je lakše da se pribavite i montirate.

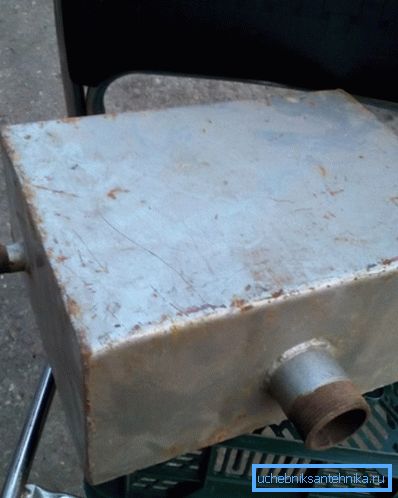

Domaći proširenje

Obratite pažnju na dve važne tačke! Prvo, rezervoari koji se stavljaju u potkrovlje moraju biti izolovani tako da voda u njima ne zamrzava. I drugo, veoma je važno spriječiti isparavanje vode - ovdje će vam pomoći pokriti poklopac ili obično suncokretovo ulje.

U drugom slučaju, malo ulja se ulije u kontejner - formira sloj "filma" na površini vode, a ovaj sloj sprečava isparavanje vlage. Takav je trik.

Što se tiče izolacije, vrlo je jednostavno izvršiti ovu operaciju - dovoljno je obmotati konzervu sa starim suknjama, dresovima itd.

U principu, takvi domaći dizajni su prilično praktični - kao što je već vreme pokazalo, već decenijama godinama služe bez ikakvih posebnih problema.

Razumemo kako su instalirani.

Ugradnja cisterni "ručni rad"

Princip montiranja

Šema rada je obično sledeća:

  1. Od bilo koje tačke sistema vertikalna cev podiže.
  2. Na pravom mestu preklapaju bušotine za prolaz cevi.
  3. Autoput "prolazi" kroz preklapanje.
  4. Na dnu rezervoara je rupa istog prečnika kao cev.
  5. Cev se ubacuje u dno konzole i onda je spoj zaptiven. Ovo se radi zavarivanjem (ako je rezervoar napravljen od čelika) ili sa običnim navrtkama, na primer aluminijumskom ili plastičnom pločom. U drugom slučaju, na kraju linije treba da isečete navoj cevi pomoću ručnog ubrizgavanja.

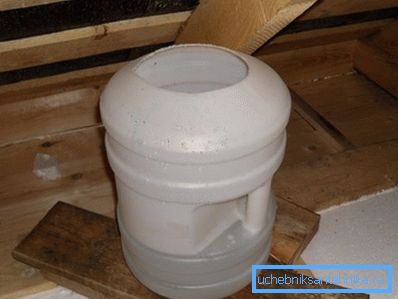

Rasadnik potkrovlja

Kao što vidite, u takvom radu nema ništa teško.

Savjet: ako napravite čelični ekspanzioni rezervoar sistema grejanja svojim rukama, pokušajte sve da organizujete tako da on sadrži što manje vara, uglova itd. Činjenica je da su ove oblasti najviše u riziku od curenja.

Sada da govorimo o fabričkim proizvodima s potpuno drugačijim principom delovanja.

Zatvoreni ekspanzioni rezervoari

Takvi kontejneri su dizajnirani za unutrašnju ugradnju. Mogu se staviti u kuhinje, kupatila, hodnike i sl. Najvažnija stvar koja je važna za razumevanje jeste da se ovi proizvodi koriste u sistemima sa dodatnim cirkulacionim pumpama.

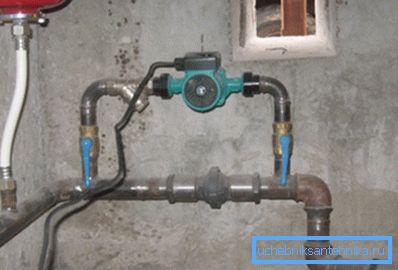

Autoput sa pumpom

Pored toga, potrebno je znati nešto, onda u zatvorenom vodokotliću nema čvrste praznine, ali posebna membrana (obično je napravljena od gume).

Membrana je potrebna u dve svrhe:

  1. Da biste stvorili željeni pritisak, pod uticajem koji će voda povratiti u sistem.
  2. Da bi mogli da izmerite snagu vodenog čekića.

Ako je više, onda je "rad" vrlo jednostavan:

  • Gumena kruška se koristi za sakupljanje viška vode.
  • Gas ili vazduh se pumpaju između zidova membrane i samog rezervoara. - ispostavlja se da stvara silu pritiska, koja deluje na krušku.
  • Vazduh se pumpa kroz bradavicu koristeći običnu bicikl ili pumpu motora..
  • Membrana je prilično fleksibilna i tokom "ulaza" vode postepeno se proteže.. To vam omogućava da uzmete hidraulične šokove, a ne usmeravate ih na metalne zidove.
  • Samim hidrauličnim opterećenjima, kapljice se javljaju često u sistemima u kojima rade pumpe - ovo su uređaji koji su izvori, uzrok udaraca, jer imaju tendenciju da se uključe i promene snagu vodotoka.

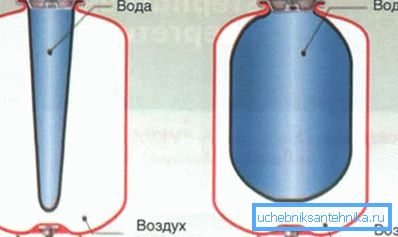

Dijagram uređaja zatvorenog tipa

Što se tiče samog rezervoara, instrukcija za njegovu proizvodnju u fabrici je takva da obično ima u sredini povezivanje spojeva oko svoje cjeline. Upravo ove šavove i plaše se vodenog čekića.

U principu, dizajn je prilično pažljiv i siguran.

  1. Pronašanjem vode unutar kruške, a ne unutar metalne školjke, ispostavlja se da ne postoji kontakt vode sa vazduhom, koji štiti sve čelične površine sistema u celini od oksidacije. Naravno, proces se i dalje dešava, ali barem ne toliko intenzivan kao kod otvorenih ekspanzionih tenkova.
  2. Rezervoari su vrlo kompaktni po pitanju veličine - to vam omogućava da ih montirate skoro u svakom trenutku, bez gubitka vrednog prostora.
  3. Membrana je tako zapečaćena da postaje nemoguće osnovni problem otvorenih proizvoda - isparavanje vlage.

Imajte na umu da u zatvorenim proizvodima postoje određeni nedostaci. Konkretno, oni se direktno odnose na membranu. Činjenica je da guma ima svojstvo mikrokretiranja tokom vremena, što dovodi do gubitka pritiska vazduha i upada vode u prostor samog rezervoara, respektivno.

Savet: ne kupujte proizvode sumnjivog porijekla i one koji su sumnjivo niski. Koristite proizvode poznatih brendova, a zatim će proizvod trajati što duže i bez problema.

Izgleda kao membrana

I pre nego što razmotrite kako da postavite tako širok rezervoar sistema grejanja svojim rukama, dodirnite još jednu važnu tačku.

Koji volumen staviti rezervoar

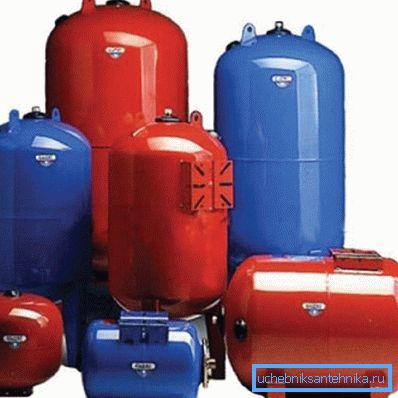

Ekspanzatori različitih veličina

Zapravo, ovde postoji približno pravilo - samo treba dodati 15% postojećoj količini vode i napraviti kapacitet odgovarajućeg pomjeranja.

Međutim, ovaj pristup je previše približan - bolje je koristiti specijalnu formulu, zahvaljujući kojoj će vaš sistem biti što efikasniji, sigurniji i ekonomičniji.

Formula ovde je: V = E x C / (1 - Pmin / Pmax) / Kzap

Mi ćemo ga detaljno analizirati:

  • C je ukupna količina naše rashladne tečnosti u sistemu.

Imajte na umu da se ne uzima u obzir samo količina cevi i radijatora, već i količina nosača toplote koja se nalazi u kotlu.

  • E - ovde smo zamenili sliku koeficijenta ekspanzije vode pod uticajem toplote. Ili ako se antifriz koristi u sistemu umesto vode, onda uzimamo parametre njenog koeficijenta. Zato je neophodno uzeti u obzir maksimalno dozvoljenu temperaturu na koju je kotao u mogućnosti da zagreva hladnjak.
  • Pmin je broj atmosfera početnog pritiska u ekspanzionoj posudi.
  • Pmax je prema tome indikator maksimalno dozvoljenog pritiska za koji je postavljen sigurnosni ventil.
  • KSAP je koeficijent, mera za punjenje ekspanzionog rezervoara.

Izvršite jednostavne matematičke operacije i dobijemo optimalno pomeranje.

Pa, sada možete ići direktno na pregled principa instalacionog kapaciteta.

Ugradnja zatvorenih uređaja

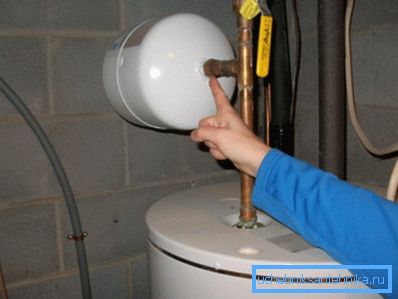

Extender postavljen na zid

Važno je napomenuti da sastavljanje takvog elementa nije posebno teško, jer ne zahtijevaju složene alate čija cijena je visoka.

U stvari, potreban vam je standardni "set" vodovoda:

  1. korak i gasni ključ;
  2. podesivi ključ;
  3. silikon, vuča.

I isti radni poredak je nešto ovako:

  1. Popravite rezervoar na zidu sa držačima ili stezaljkama.

Obratite pažnju! Čak i ako je vaš rezervoar mali i ne previše teži, još je bolje biti siguran i provjeriti nosivost zida na mjestu gdje ćete ga objesiti. Činjenica je da postoji moguća vibracija zbog hidrauličkih šokova i padova snaga. A ako rezervoar vibrira dok visi na suvom zidu, na primer, verovatno je da će pre ili kasnije samo pasti.

  1. Ako je kapacitet veliki i odgovara više od 30 litara, onda ga ne treba montirati na zid, već postaviti na pod - na noge.

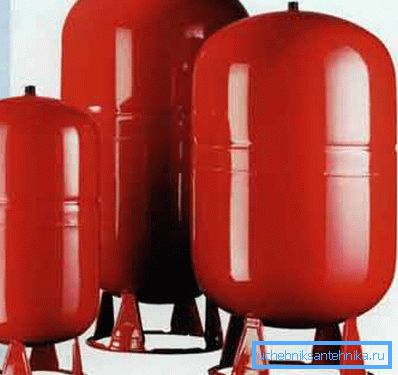

Proizvodi od noge
  1. Cev donosimo do rezervoara i sve povezujemo pomoću navrtki ili specijalnih priključaka - adaptera.

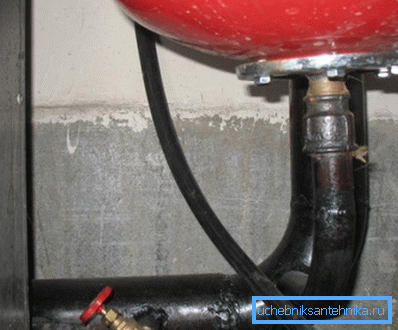

Izgleda kao spojna cev i rezervoar
  1. Vadimo vazduh u kontejner.
  2. Vodite vodu u sistem.

U ovom slučaju, potrebno je kontrolisati nivo pritiska vode - činjenica je da ako je prekomerna, onda će membrana jednostavno rušiti.

U principu, ovo je ispravna stvar, ali samo ako ste kupili proizvod sa zamenljivom gumenom "krušom". Prečišćena membrana ne može se zameniti - potrebno je voditi računa o promeni cjelokupnog rezervoara.

Primjer razmažene kruške

Ako govorimo o tome koja je membrana najbolje kupiti, onda nema univerzalne preporuke. Pritisne "kruške" praktično nisu pokidane, ali ako se nešto desi, moraćete da promenite ceo element. A druga opcija - češće se obara, ali onda se lako i jeftino menja.

Izaberi te. Ovo zaključuje naš članak.

Zaključak

Prilično smo duboko shvatili šta su ekspanzijski tenkovi, za šta su za to, koji su i na kojoj osnovi su postavljeni. Želeo bih da mislim da će vam takve informacije biti korisne u praksi, a vi ćete moći da planiraju najefikasniji sistem grejanja kod kuće. Inače, možete naći dodatne korisne informacije o ovoj temi - u video snimku objavljenom u članku.
