Ekspanzioni rezervoar za grejanje - dijagram instalacije u

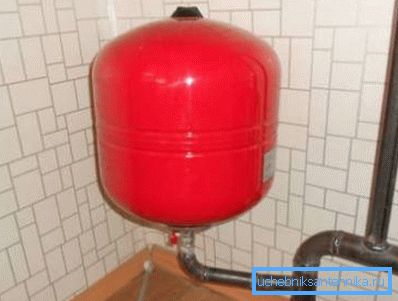

Prilikom instalacije nekih sistema autonomnog grejanja potrebna je ekspanzijska posuda. U ovom članku ćemo pogledati šta je ovaj uređaj, koju funkciju radi i kako je povezan sa sistemom.

Šta je ekspanzioni tenk i zašto je to potrebno?

Iz naziva ovog uređaja, možete pretpostaviti da je potrebno za proširenje. Činjenica je da se s promenom temperature, pritisak u sistemu menja kao rezultat toplotnog širenja. S obzirom na promenu zapremine, voda ili druga rashladna tečnost ostaje praktično nekompresivna, toplotna ekspanzija može dovesti do uništenja uređaja za grijanje.

Iz tog razloga postoji takav fenomen kao vodeni čekić, koji takođe može oštetiti cijevi ili radijatore. Jedino ispravno rešenje u ovoj situaciji je uključivanje rezervoara sa vazduhom (lako stisnutom supstancom) u sistemu. Sa takvim rezervoarom, toplotna ekspanzija rashladne tečnosti će dovesti do blagog povećanja pritiska.

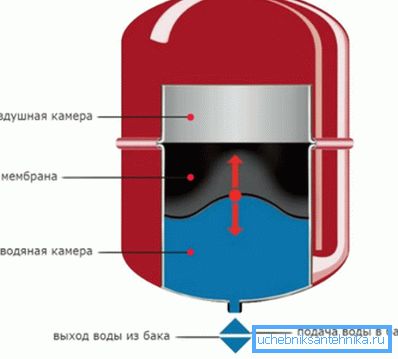

Obratite pažnju! Tako da kiseonik ne rastvara u vodi i ne izaziva koroziju unutar cevovoda, voda u rezervoaru je od elastične membrane odvojena od vazduha.

Treba napomenuti da uređaj obavlja opisanu funkciju u zatvorenim sistemima grejanja.

Međutim, ekspanzijski rezervoari se koriste u drugim vrstama grejnih konstrukcija:

• U otvorenim sistemima koji su u kontaktu sa vazduhom.
• U centralizovanim sistemima sa prelivom. U tom slučaju, rezervoar je ugrađen u potkrovlje i povezan je sa cevima za grejanje kuće.

U oba slučaja, potrebna je ugradnja ekspanzionog rezervoara za grejanje kako bi se uklonili utikači za vazduh iz cevovoda. Ovo je zbog činjenice da pritisak rashladne tečnosti u sistemima grejanja nije dovoljan da pritiska vazduh iz njihovih gornjih delova. Kao rezultat, ekspanzioni rezervoar služi kao rezervoar za sakupljanje vazduha.

U zatvorenim toplovodnim cjevovodima, vazduh se odvaja kada se zagreje, dok je na otvorenom, samo po sebi ide u atmosferu.

Mogućnosti instalacije

Instalacija ekspanzionog rezervoara u sistemu grejanja zavisi od vrste drugog. Kao što je gore rečeno, grejanje se može primeniti korišćenjem zatvorenih i otvorenih metoda.

U nastavku razmatramo kako u oba slučaja uraditi vezu za vezu sa samim radom.

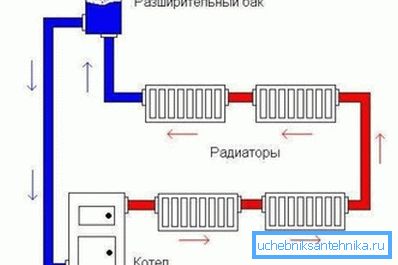

Otvorite sistem

Otvoreno grejanje, u suštini, predstavlja jedno veliko plovilo sa specifičnim konvekcionim strujama unutra.

Instalacija ekspanzionog rezervoara za grejanje u ovom slučaju, kao i za sve druge uređaje za grijanje, treba da obezbedi:

• Brz porast rashladnog sredstva zagrijanog kotlom do gornje tačke grejne strukture, kao i prirodne cirkulacije kroz uređaje za grejanje.
• Slobodno i nesmetano kretanje vazdušnih mehurića.

Iz ovih razloga, instalacija ovog uređaja se vrši na vrhu strukture. Najčešće, u privatnim kućama, ovi rezervoari se nalaze u potkrovlju ili na vrhu kolektora gornjeg stepena (u jednom sistemu cevi).

Moram reći da je sam rezervoar za otvoreni sistem takođe različit u svom dizajnu:

• Ne zahteva ventile;
• Ne zahteva gumenu membranu i čak poklopac.

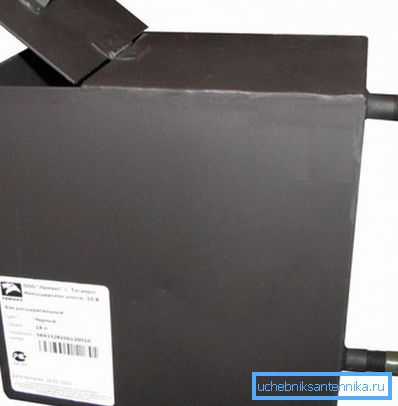

U ovom slučaju, ekspanzioni rezervoar je jednostavan kontejner u koji, ako je potrebno, možete dodati kantu vode koja zamenjuje isparenu vodu. Po pravilu, cijena takvog uređaja je jednaka paru elektroda, a trošak po kvadratnom metru čeličnog lima je debljine nekoliko milimetara.

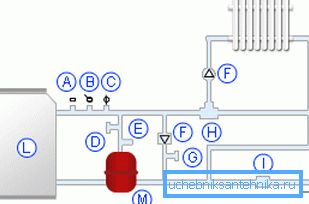

Zatvoreni sistem

Ako se dizajn implementira u skladu sa zatvorenom šemom, onda instalacija ekspanzionog rezervoara sistema grijanja ima niz karakteristika koje ćemo ispitati u nastavku:

• Najoptimalnije mesto za povezivanje uređaja je oblast na mestu gde je protok tečnosti najbliži laminarnom toku i nema turbulencije.. Dakle, očigledno rešenje je da ga instalirate ispred cirkulacione pumpe za grejanje. Što se tiče visine lokacije, to nije bitno, jer je zadatak uređaja, kao što je već pomenuto, kompenzacija termičkog proširenja i prigušivanja vodnog čekića.
• Od velikog značaja je lokacija rezervoara u svemiru. U idealnom slučaju tečnost treba da izlazi u kontejner odozgo, što će potpuno ukloniti vazduh iz prostora sa tečnostima.
• Zapremina uređaja mora biti najmanje jedna desetina volumena svih tečnosti u sistemu.. Izračunati zapreminu vode može se zasnivati ​​na snagu bojlera - 15 litara tečnosti se uzima po kilovatu.

Obratite pažnju! Često su kotlovi na kotlu opremljeni ekspanzionim rezervoarima i čak cirkulacionim pumpama. Zbog toga, pre nego što kupite uređaje, treba da budete sigurni da su one potrebne.

Montaža

Kao primer, razmislite kako instalirati membranski kapacitet.

Dakle, instrukcija izgleda ovako:

• Ako se priključi na postojeće grejanje, prvo je neophodno isključiti svu opremu i isprazniti vodu iz baterija. Da bi tok tečnosti bio bolji, otvorite slavine Mayevskog.

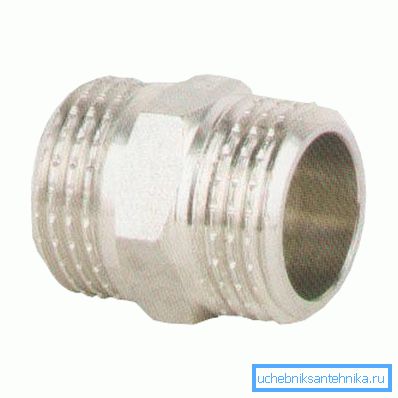

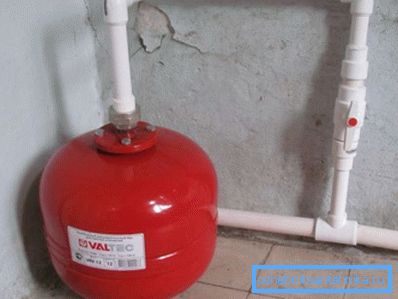

• Ako se koriste plastične grejne baterije, instalaciju treba izvršiti pomoću odvojivog montažnog elementa, nazvanog "American". Prvi deo je pričvršćen u rezervoar, a drugi se leme na cev. Zatim su oba dela povezana.

• Zatim morate da isečete cev za grejanje i ugradite cijev na koju je priključena cev iz rezervoara.
• Dok u baterijama nema vode, potrebno je ukloniti grubi filter i oprati ga.
• Nakon ugradnje svih elemenata na svoje mesto, potrebno je otvoriti slavine i napuniti radijatore vodom. Pritisak bi trebalo da poraste na 1,2-1,3 kPa.
• Na kraju radova treba odvesti vazduh i zatvoriti slavine Mayevsky.

Savjet! Pre ekspanzionog rezervoara poželjno je montirati kran. Ovo će vam omogućiti da popravite uređaj bez pražnjenja vode iz baterija.

Posle svih gore navedenih koraka, možete uključiti bojler.

Korisni saveti

Da bi rad uređaja ne izazvao probleme, preporučujemo vam da pročitate sledeće savjete:

• Svi membranski rezervoari imaju bradavicu koja vam omogućava da pumpate vazduh do potrebnog pritiska.. U fabrici se uređaji idu u prodaji s pritiskom od 1,5 kgf / cm. Ista bradavica dozvoljava, ako je potrebno, da smanji pritisak.

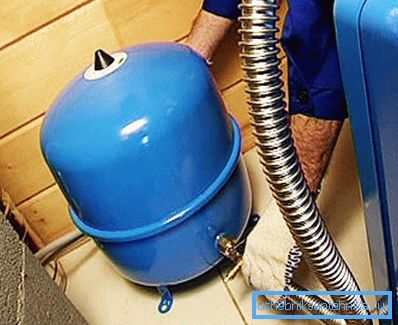

• Postoje crvene ekspanzijske posude za grejanje i plave za vodosnabdevanje.. Razlika između njih leži samo u činjenici da je plava membrana izrađena od gumene hrane.
• Ako sigurnosni ventil rezervoara često radi, onda njegova zapremina nije dovoljna. U tom slučaju možete paralelno instalirati takav uređaj.
• Ako se tečnost u rezervoaru zaklanja, to znači da tečnost za hlađenje cirkuliše sa malom brzinom ili uopšte nema cirkulacije.. Shodno tome, problem leži u cirkulacionoj pumpi.

Ovde, možda, sve glavne tačke koje morate znati za uspješnu instalaciju i rad ekspanzionog rezervoara.

Zaključak

Rezervoar za proširenje je često neophodan element sistema grejanja. Pored toga, kako bi se efikasno nosila sa zadacima koji su mu dodijeljeni, neophodno je pravilno instalirati, u skladu s gore navedenim pravilima.

Sa video zapisa u ovom članku možete pronaći neke dodatne informacije o ovoj temi.
