Efikasna grejna šema dvospratne kuće koja koristi kotao na

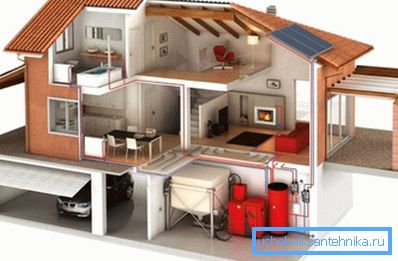

Prilikom izgradnje privatne stambene zgrade, jedan od najvažnijih zadataka koji treba rešiti u fazi izgradnje je kompetentna organizacija autonomnog sistema grejanja. Činjenica je da ne samo što udobno živi u kući tokom hladne sezone, već i iznos godišnjih finansijskih troškova koji će morati biti plaćeni za kupovinu goriva za kotlovsku opremu zavisiće od ispravnog rješenja ovog pitanja.

Razvoj sistema za grijanje vode

Ako možete koristiti konvencionalnu kamenu ili ciglarsku peć za zagrijavanje male jednospratne privatne kuće, onda su različite grejne šeme za dvospratnu kuću koja koristi kotlove za grijanje na gas ili čvrsta goriva efikasnija za zagrevanje velikih kuća i vikendica.

Da bismo detaljnije proučili ovo pitanje, ovaj članak će vam dati kratku instrukciju pregleda, koja ispituje najčešće šeme grijanja za dvospratnu kuću koja koristi sisteme za grejanje i podno grejanje. (Pogledajte i članak Cev za podno grejanje: karakteristike.)

Glavne komponente sistema grejanja

Bez obzira koji je izgled odabran za grejanje dvospratne kuće, svaki takav sistem uključuje skup sledećih komponenti i mehanizama koji su neophodni da bi se obezbedio njegov neprekidan rad:

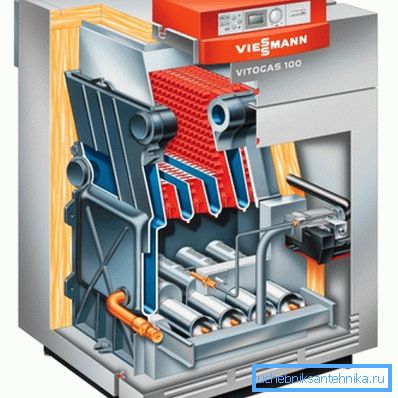

1. Grejni kotao Može raditi na tečnim, čvrstim ili gasovitim gorivima i služi za grijanje vode ili drugog nosača toplote na određenu radnu temperaturu.
2. Radijatori grejanja, ustvari, to su obični izmjenjivači toplote u kojima se toplota iz zagrejane vode prenosi kroz rebraste metalne zidove do hladnog ambijentalnog vazduha.
3. Po pravilu, svaka šema radijatorskog grejanja dvospratne kuće uključuje dve međusobno povezane vodovodne cijevi.. Kontura direktnog cevovoda služi za transport zagrejanog rashladnog sredstva od kotla do finalnog grejača, tj. Radiatora u svakoj sobi, a povratna kontura služi za vraćanje ohlađenog rashladnog sredstva nazad na kotao.

1. Ekspanzioni rezervoar služi za glatke padove pritiska u sistemu i kompenzuje zapreminu rashladnog sredstva. Kada se radna tečnost zagreje, povećava se zapremina, a rezultat je da njegov višak pada u zatvorenu komoru ekspanzionog rezervoara. Kao rezultat hlađenja, smanjenja pritiska i smanjenja zapremine tečnosti, hladnjak pod dejstvom membrane opruge vraća se nazad u sistem.
2. Cirkulaciona pumpa obezbeđuje konstantno kretanje radne tečnosti kroz cevovod u datom pravcu i održava određeni radni pritisak vode u sistemu.

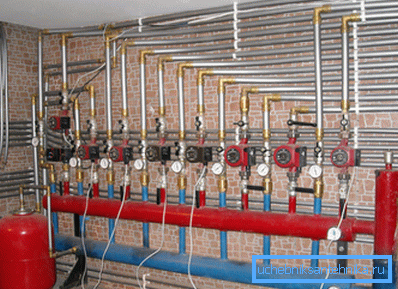

3. Između ostalog, svaka grejna šema dvospratne privatne kuće sadrži sve vrste elemenata ventila i regulacionih ventila.: kuglični ventili, sigurnosni i kontrolni ventili, mehanički termostati, kao i priključci i pričvršćivači.

Savjet! U kućama sezonskog boravka, kao nosioca toplote, umjesto vode preporučuje se korištenje posebne tečnosti za niske temperature ili antifriza. Njegova cena je znatno viša od troškova obične vode, ali se ne smrzava na niskim temperaturama, a ima i anti-korozivne osobine.

Jednostruki priključak

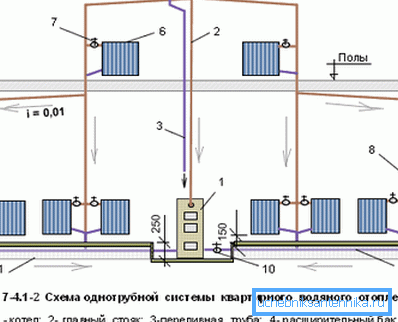

Najjednostavnije, ali istovremeno i najmanje efikasno, je jednostruka šema sistema grejanja dvospratne kuće, koja je lanac radijatora za grejanje instaliran u različitim prostorijama koje su uzastopno povezane pomoću metalne ili plastične vodovodne cijevi.

Ova vrsta veze omogućava vam da minimizirate količinu korišćenih materijala i obavljeni rad, ali takođe ima i neke značajne nedostatke.

1. Zagrevana voda, prolazeći kroz cevi i radijatore, nejednako daje toplotu, a dok se pomera u odvojene prostorije kuće, postepeno se hladi.
2. Da bi se nadoknadio ovaj fenomen, kako bi se povećao oblast prenosa toplote, potrebno je u daljinskim prostorijama instalirati veći broj vodenih radijatora.
3. Sa ovom opcijom veze, postaje nemoguće podesiti optimalnu temperaturu za svaku pojedinačnu sobu u stambenoj zgradi svojim rukama.

Korišćenje dvocevnog kruga

Efikasniji, ali istovremeno skuplji je dvokovodni sistem grijanja vode dvospratne kuće, čija instalacija zahteva potrošnju veće količine materijala i troškova rada.

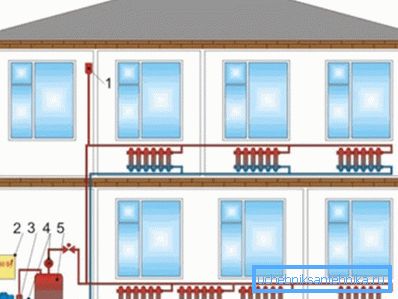

Sa ovom vezom, svaki vodeni radijator odvojeno, ulazna cev je priključena na direktni krug grejanja, a izlazna cev - do obrnutog kruga sistema grejanja.

Za dvokatne kuće, ova mogućnost veze se smatra najoptimalnijom, jer ima sledeće prednosti:

1. Zbog jedinstvenog prenosa toplote obezbeđeno je isto grejanje svih prostorija stambene kuće, bez obzira na njihov relativni položaj u odnosu na kotao za grejanje.
2. Odvojeno povezivanje svake odseka omogućuje nezavisno regulisanje potrebne temperature za svaku određenu sobu ili prostoriju stambene zgrade.
3. Efikasnija distribucija toplote dovodi do povećanja energetske efikasnosti čitavog sistema i, dakle, do značajne uštede goriva.

Obratite pažnju! Između ostalog, takva veza omogućava uklanjanje direktnih i povratnih cevovoda od spoljašnjih očiju stavljanjem ih pod čistu pod ili iza elemenata dekorativnih ukrasnih zidova.

Distribucija cevi prema kombinovanoj šemi

U projektovanju i izgradnji stambene kuće sa sistemom podnog grijanja, najradacionalniji biće kombinovana grijalica privatne dvospratne kuće koja kombinuje i jedno-cevovoda i dvocevni priključak.

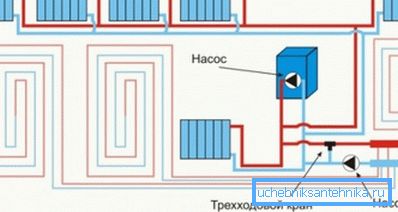

U ovom slučaju, paralelno sa direktnim i povratnim cevovodima, poseban kolektor za nosač toplote se povezuje preko trostranog ventila, na koji se sistem podnožja tople vode postepeno povezuje.

Takva veza ima sve prednosti dvocevne šeme, a pored toga dozvoljava odvojeno uključivanje radijatora za grijanje i grejan sistem poda, što omogućava fleksibilnije regulisanje potrebne temperature u prostoriji.

Savjet! Paralelno sa kolektorima sistema podnog grejanja, možete priključiti i grejne peškire za peškire koji se nalaze u kupatilu, tušu ili u kuhinji.

Zaključak

Bez obzira na to koja je šema izabrana, grejanje dvospratne kuće je važan objekat unutrašnje infrastrukture, a takvom radu mora se pristupiti znanjem, jer se bruto dizajn ili instalacione greške mogu eliminisati samo u toploj sezoni.

Sve potrebne informacije mogu se dobiti i gledanjem video zapisa na kraju ovog članka ili čitanjem sličnih materijala na našoj web stranici.
