Dvovodni sistem grejanja: opcije za implementaciju i

Kako je dvokovodni sistem grejanja privatne kuće ili stambene zgrade? Po kojim znacima mogu biti klasifikovani slični sistemi? Koji problemi mogu nastati prilikom implementacije ove šeme i kako ih riješiti? Hajde da shvatimo.

Šta je to

Počnimo sa opisom opštih principa sistema grejanja.

Grejanje uređaja za grijanje obezbeđuje cirkulacija rashladnog sredstva kroz njih (procesna voda, antifriza, etilen glikol itd.). Za cirkulaciju je neophodan diferencijal između ulaznog i izlaznog uređaja.

Ovaj diferencijal se može pružiti na nekoliko načina:

• Spajanjem jedinice lifta u glavnu grejnu mrežu, gde se održava razlika između 2 i 3 kgf / cm2 između linije za dovod i povratak.

Nijanse: posle lifta, razlika između smeše i povratnog toka je mnogo manje - 0,2 - 0,3 kgf / cm2. Prekoračenje ove vrednosti učinilo bi cirkulaciju preterano brzo. Posledice su buka u cevima i prekomerna temperatura povratnog cevovoda.

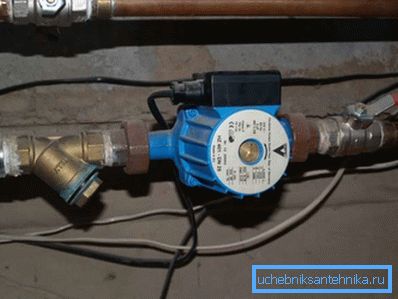

• Cirkulaciona pumpa.

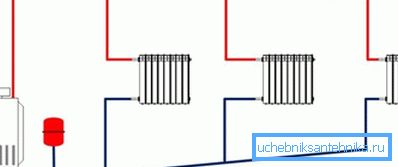

• Razlika u gustini toplog i hladnog rashladnog sredstva u tzv. Gravitacionim sistemima.

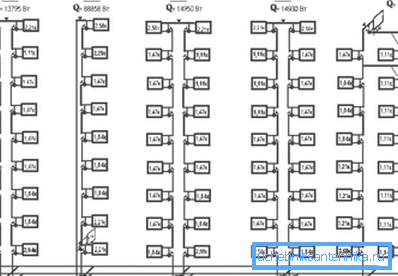

Očigledno je da je u svim slučajevima potrebno osigurati da je svaki grejač povezan sa zajedničkim sistemom sa dva priključka. Ovo se može uraditi na nekoliko fundamentalno različitih načina.

Interesantno je: u više stambenih zgrada preovlađuju šeme mešovitih radijatora. Prisustvo namenske isporuke i povratnog punjenja sistema grejanja čini dvocevni; istovremeno, unutar podizača, baterije se često kombinuju u seriji.

Klasifikacija

Dvodelni sistem grejanja, zauzvrat, može se klasifikovati u skladu sa nekoliko dodatnih karakteristika.

Orijentacija

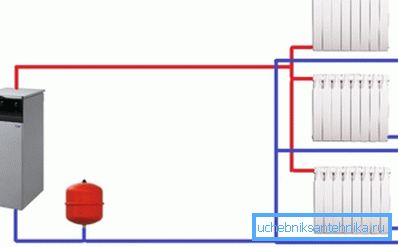

Vertikalna šema se primjenjuje samo u visokogradnji. Svaki radijator je kratkospojnik između dovodnika i povratnika koji prolaze u blizini.

Horizontalna shema se može koristiti iu stambenim zgradama (primjer dva flaširanja je pomenut u gore navedenom pasusu) iu kućicama.

Prolaz i mrtvi ciljevi

U sledećoj šemi, tečnost za hlađenje u protoku i povratku se pomera duž prstena u jednom pravcu; slepi kraj - u suprotnim pravcima. Šema smrtonosne potražnje je na potezu gde vrata ili panoramski prozori otežavaju instalaciju kompletnog prstena cevi.

Niže i gornje flaširanje

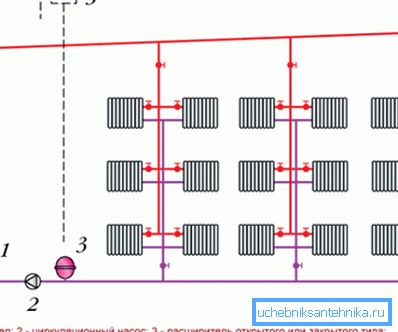

Do sedamdesetih godina prošlog veka na teritoriji SSSR-a su preovladavale kuće sa gornjim flaširanjem: od skupa liftova, dovodni gasovod se popeo do tavana; odatle je rashladna tečnost kroz riser ulazila u povratnu liniju koja se nalazi u podrumu.

Korišćenje ovakve šeme ima nekoliko praktičnih implikacija:

• Potkrovlje jebeno gvožđe napravljeno je grejano i ima dimenzije dovoljne za održavanje i popravku ventila.
• Svaki grejac tokom popravke morao je da se isključi na dve tačke - u podrumu i na potkrovlju.
• Kada pokrenete pao sistem (i cijeli i individualni podizači), morali ste da ispuštate vazduh iz njega. U tu svrhu, dozir za hranu je montiran sa blagim nagibom, a na njegovoj gornjoj tački postavljen je ekspanzioni rezervoar sa dumpbox-om. Shodno tome, lansiranje kuće pratilo je i posjet tavanima.

Uzgred: u nekim slučajevima, dipper je i dalje doveden u podrum kroz sve podove. Sa malim dijelom odvoda, vazduh je izliven kroz to na frontu vode.

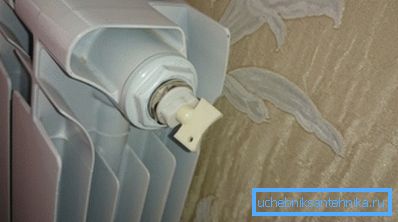

Sa dolaskom ravnih krovova i razvojem zgrade panel panela, gornje flaširanje je skoro bilo gužvano od strane donjih: i dovod i povratak dovezeni do podruma. Rizeri su počeli da se povezuju u parovima u stanovima na gornjoj etaži. Nakon resetovanja, svako treba da ukloni vazdušni jastuk; U tu svrhu, Mayevsky slavine ili uobičajeni ventili se montiraju u stanove gornjih etaža.

Imajte na umu: šema s nižim flaširanjem je ranjiva na nesreće tokom hladne sezone. Pražnjenje vazduha (posebno u odsustvu pristupa svim vazdušnim kanalima) traje dugo vremena; na niskim temperaturama, nije neuobičajeno da neki od risara zamrznu.

Merit

Šta je, zapravo, dobar sistem grejanja cevi od 2 x?

Njegova glavna prednost je što omogućava više ili manje konstantne temperature uređaja za grijanje u celoj zgradi.

Kod jednog sistema za grejanje cevi, priključci baterije na početku jedinstvenog prstena za punjenje imaju temperaturu protoka (tipično 70-75 ° C). na kraju - temperatura povratka (50 C). Ovde, svaki radijator će primiti rashladno sredstvo sa temperaturom neznatno drugačijom od one koju dobavlja kotao ili sklop lifta nakon jedinice za miješanje (lift).

Pored toga, u slučaju velike kuće sa punim brojem baterija, 2-cijevni sistem grejanja jednostavno nije alternativa: nijedna cevna konfiguracija neće pokrivati ​​sve prostorije zgrade od 80 stanova.

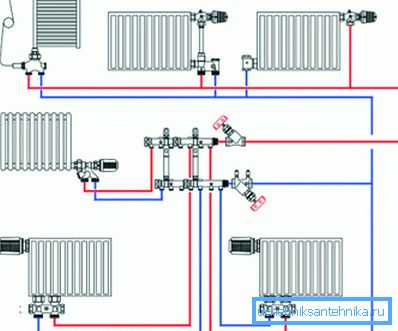

Upozorenja: Da, kolektorska šema može više da zameni dvocevni. Međutim, cijena njegove primene biće deset puta veća zbog ogromne potrošnje cevi; Pored toga, velika ukupna dužina priključaka će značiti ogroman gubitak toplote bez cilja.

Problemi

Bez njih, takođe, nije učinjeno.

Troškovi

Očigledno, sa jednakim promjerom, dvije cijevi će uvijek biti skuplje od jedne. Sa malom površinom zagrejane zgrade, dobivene koristi neće nadoknaditi ovu razliku: lakše je nadoknaditi variranje temperature povećanjem broja dijelova radijatora na kraju jednosobnog prstena.

Balansiranje

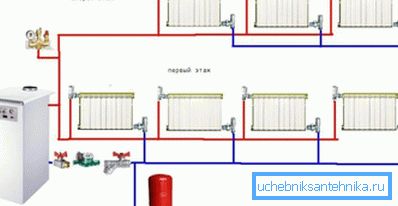

Dvokovodni sistem grijanja na vikendici mora biti uravnotežen.

Šta je to?

Da započnemo, predstavimo suštinu problema.

Zamislite da dve cijevi idu iz kotla za grejanje u kuću. U prvom, voda prolazi do radijatora, u drugom, vraća se. Osim toga, svaki radijator je kratkospojnik između ovih cijevi.

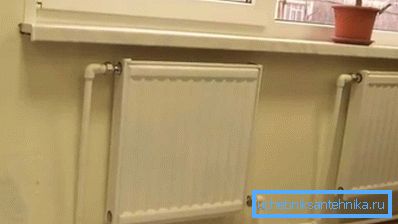

U čemu je problem? Da, činjenica da će svaki grejni uređaj ugasiti razliku između toka i povratnog toka. Ako je na prvoj bateriji isti, recimo, 0,2 kgf / cm2, a zatim na drugom - već 1,75, na trećem - 1,5, i tako dalje.

Kao rezultat, dobijamo veoma ružnu sliku:

• Stabilna temperatura baterije neće se razmatrati. Što je manji diferencijal, što sporije cirkulaciju, niža je temperatura hladnjaka koja dostiže radijator.
• Štaviše, kod ekstremne hladnoće, hlađenje krajnjih baterija može dovesti do stvaranja ledenih utikača sa potpunom stopom cirkulacije i neizbežnim odmrzavanjem cevi za grejanje.

Uputstva za balansiranje sistema grejanja u vikendici to uradite sami:

1. Svaki radijator se isporučuje sa gasom na jednom od priključaka (poželjno na povratnoj cevi).
2. Prolaz hladnjaka kroz prve grejače iz kotla ili lifta je ograničen sve dok njihova temperatura nije jednaka drugoj.

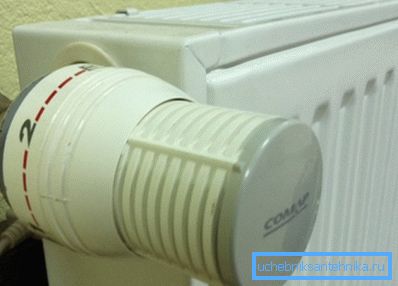

Korisno: pogodnije za korišćenje funkcionalnog analoga gasa - termostatske glave. On vam omogućava da ne postavljate protok vode kroz njega, već ciljnu temperaturu.

Razumno pitanje: kako funkcioniše dvocevna šema u stambenoj zgradi? Tu se ne guši baterija, ali je razlika između njih relativno mala.

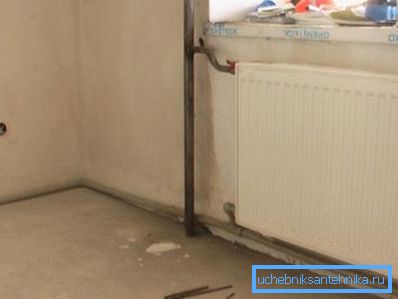

Funkcija gasa je cevi promjenjivog prečnika. Mi damo tipične vrijednosti za desetokraku kuću izgrađenu u godinama 80-90.

Svaka promena preseka ograničava protok tečnosti; uzimajući u obzir namjerno visoku propusnost punjenja, to je dovoljno za rad kola u normalnom režimu

Korisne stvari

• Kada balansirate pomoću dulja, vremenski razmak između promene režima dušenja i stabilizacije temperature uređaja za grijanje dostiže 6 do 8 sati.
• Za vikendicu sa površinom do 100 m2 sa prisilnom cirkulacijom rashladnog sredstva u dvocevnom sistemu, razumni minimum odseka za punjenje je DU2, do 200 m2 - DU25.
• U gravitacionom sistemu, flaširanje ne može biti tanje od DU32 kada se koriste polimerne cijevi i DU40 - čelik. Pored toga, sistemi gravitacionog protoka se koriste na površini ne više od 100 m2: u velikoj sobi, hidraulička otpornost dugog kola jednostavno neće obezbediti minimalnu potrebnu brzinu cirkulacije.

Zaključak

Nadamo se da će mu materijal na raspolaganju čitaocu pomoći u projektovanju, izgradnji ili popravci sistema grejanja. Da biste saznali više o tome kako funkcioniše dvocevni sistem grejanja, video u ovom članku će vam pomoći. Successes!
